Zariadenie drevených sekaných štítov - schéma a dizajn

Sedlo sa považuje za stolára, ktorý stojí pred domom, priťahuje oko a dokáže veľa o skúsenostiach a zručnosti remeselníka, ktorý ho vytvoril. Tento termín sa vzťahuje na časť steny, ktorá začína po podkroví a končí pod hrebeňom strechy. Rezané drevené domy z guľatiny a guľatiny sú charakteristickou črtou staršej ruskej architektúry. Tajomstvo konštrukcie tohto tradičného architektonického prvku odovzdávali generáli, ktorí boli v podstate vrcholom tesárskeho umenia. V tomto článku sa budeme zaoberať dizajnovými znakmi a výrubmi mužských štítov.

Typy štítov

Zrubové domy a guľatiny na území Ruska nestratia svoju popularitu ani pri príchode lacnejších a rýchlejších stavebných technológií. Dodržiavanie tradícií je spôsobené vynikajúcimi tepelnoizolačnými vlastnosťami prírodného dreva, šetrnosťou k životnému prostrediu a trvanlivosťou tohto materiálu. Moderní majstri, ktorí sa podieľajú na výstavbe zrubových zrubov, rezané domy z dvoch typov:

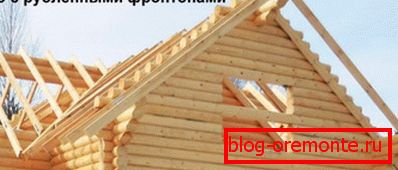

  1. S mužskými štítmi. Nasekané čeľuste, tiež nazývané mužské, sú vyrobené z guľatiny rôznej veľkosti, mužov. Sú prirubové alebo nainštalované na extrémnej korune studne zrubového domu pomocou hmoždiniek. Zariadenie samčích štítov je zložitejšie ako analógové rámčeky a náklady na dodatočný materiál môžu predstavovať 1/3 celkových nákladov logov. Ale na druhej strane drevený dom s takým dizajnom vyzerá úplne, harmonicky, perfektne zachováva teplo a zodpovedá najlepším príkladom tradičnej ruskej architektúry. Rezanie samcov sa vykonáva priamo na stavenisku, za týmto účelom prenajíma tím skúsených remeselníkov, ktorí vedia o vlastnostiach práce s drevom. Najčastejšie sú postavené štíty z dreva, ak projekt domu zabezpečuje systém poschodovej plošiny. Muž štít

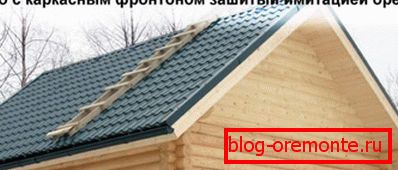

  2. S rámovými štítmi. Táto metóda sa líši od výroby sekaných štítov tým, že z guľatiny sa zostavuje len guľatina a priestor medzi strešnými svahmi je šitý reznou doskou. Takéto zariadenie je oveľa lacnejšie a jednoduchšie ako tradičné mužské. Avšak pri konštrukcii konštrukcie rámčeka je jasne vyznačená hranica medzi rámom a drôtenou štítovou stenou, čo robí dom vyzerajúci menej prezentovateľným. Navyše doma, ktorých štíty sú šité pomocou dosiek, vyžadujú ďalšie otepľovanie, pretože udržiavajú horúcu teplotu horšie a chránia pred prienikom studeného vetra. Rám štítov zdobený imitáciou dreva

Venujte pozornosť! Mužské štíty, vyrobené a guľatiny, vážia oveľa viac rámových štruktúr. Preto je dôležité určiť, aký plán dokončenia priestoru medzi svahmi, ktorý potrebujete pri príprave projektu. Toto je potrebné na výpočet zaťaženia pri určovaní hĺbky položenia základov.

zariadenie

Nasekané alebo štítové štít je stenou umiestnenou medzi svahmi strechy, ktorá je vyrobená z rovnakého materiálu ako steny zrubového domu, guľatiny alebo tyče. Na stavbu sú potrebné trvalé zdravé guľatiny s prierezom 230-250 mm, ktoré sú predbežne ošetrené antiseptickými impregnáciami. Na vonkajšie steny zrubového domu sú inštalované samčie štíty alebo ľahko posunuté dovnútra na vybavenie balkóna. Nasekaná konštrukcia pozostáva z nasledujúcich prvkov:

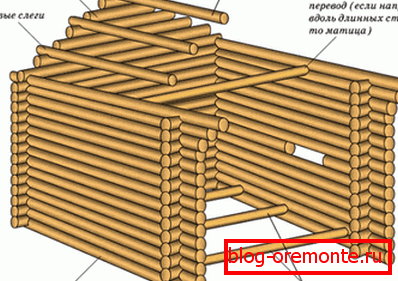

Konštrukcia štítov
  • Muži. Tento termín sa vzťahuje na guľatiny, z ktorých sa lišta ohraničuje. Majú iné dĺžky, pretože každý nasledujúci muž je kratší ako predchádzajúci muž. Na inštaláciu muža na extrémnu korunu zrubového domu sa vytvorí polkruhový žľab pomocou reťazovej píly a sliepky. Je dôležité zabezpečiť úplné prispôsobenie protokolov.
  • Vojaci ležia. Trosky sú guľatiny, priruvaemym pre mužov, ktoré viažu štítky na zaistenie pevnosti konštrukcie. Sú potrebné na vybudovanie tradičného systému väzieb. Ak vzdialenosť medzi štítom nepresahuje 6 m, potom sa znižuje na stavbe, inak sú vytvorené spoločne s drevenou budovou.
  • Princ Sleg. Knyazeva sa nazýva slimák, inštalovaný na hornom mužovi. Spája horné časti štítov navzájom, v podstate hrebeň strechy. Na princovom lôžku sú nohy na pleciach pletené, takže musia byť odolné a odolné veľkej hmotnosti. Ak pretečenie medzi štítmi presahuje 6 m, je nainštalovaná dvojitá zátka. Predpokladá sa, že pre hrebeňový nosník je lepšie použiť jednoduchý nekonečný protokol, pretože má väčšiu pevnosť.

Je to dôležité! Montáž nasekaného konca sa uskutočňuje pomocou medzikružného zhutňovača. V tejto úlohe sa zvyčajne používajú juta, mach, vlek, ľanové vlákno. Tieto materiály tesnia medzery, ktoré vznikajú v procese zmršťovania dreva, zabraňujúce tepelným stratám. Tradične bol priestor medzi mužmi položený s machom, teraz považuje za najdrahšiu pečať. Preto sa častejšie používajú lacnejšie, ale rovnako účinné pásové materiály na báze juty a ľanového vlákna.

Slávny väznicový systém

Vlastnosti ťažby

Konštrukcia sekaných fasád je komplexnou konštrukčnou úlohou, najmä ak je spojená s konštrukciou doskového krovu. Nie je pochýb o tom, že drevená fasáda, koník a závesy s odstránením vyzerajú veľkolepé a organické, ale starodávna ruská estetika si vyžaduje dodatočné náklady na nákup dreva a na prenájom skúsených remeselníkov, ktorí budú vykonávať rezanie. Záleží na kvalite montáže zrubového domu, či bude odolávať zimným mrazom, ako aj na tom, ako dlho bude slúžiť dom, a preto je dôležité nájsť profesionálnych tesárov, ktorých znalosti a skúsenosti sú dostatočné pre túto úlohu. Pri rezaní samčích štítov zvážte nasledujúce vlastnosti tohto dizajnu:

  1. Čím vyššia je predná stena domu, tým väčšie je zmrašťovanie v priebehu jedného roka fungovania domu. Preto je lepšie ponechať vysoké dvojpodlažné zrubové domčeky na zmršťovanie po dobu 1-1,5 rokov, aby sa dosiahli jeho konečné rozmery a potom pokračujte v konštrukcii strechy a dekorácie interiéru.
  2. Vzhľadom na trojuholníkový tvar mužského konca je zmršťovanie tejto časti steny nerovnomerné. Kratšie horné muži sa zmenšujú a menia ich veľkosť viac ako nižšie. Takáto zmršťovacia schéma vedie k zmene geometrie strechy a k zničeniu kontrakcie, ak sa upevnenie uskutočňuje bez kompenzačných prvkov.
  3. Ak sa pri konštrukcii strechy použije štandardný nosný rám, pri ktorom sa steny opierajú o štítové steny, počas zmršťovania samcov môžu horné príruby rámu vypadnúť. Aby sa zabránilo takejto situácii, krokvy sú upevnené pomocou kovových konzol alebo špeciálnych úchytiek posúvača.
  4. Aby sa kompenzovalo zmrštenie trámov s pevnou fixáciou na steny, hrebeňové spoje sú vytvorené s malou medzerou. Vzhľadom k tomu, sušenie dreva, nožnice nohy nemôžu spadnúť, oni stúpajú, a potom zavrieť v oblasti korčule.
  5. Ak je strecha zrubového domu typu mansard, potom budete musieť opustiť inštaláciu samčích štítov, pretože rozbitý dizajn nosníka nie je možné namontovať na klzné uzávery. Vzhľadom na to, že strecha pevne pripevnená k mužom počas zmrštenia zrubového domu môže byť deformovaná, je lepšie šitie kontrastu pomocou rámovej konštrukcie.

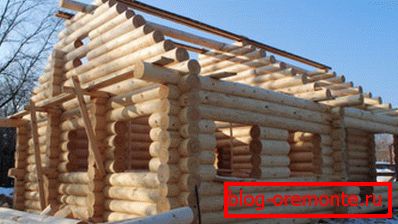

Zrubová kabína s mužskými štítmi Pestovanie samcov Nasekané z barového domu

Profesionálni remeselníci tvrdia, že náklady na stavbu sekaných konštrukcií si samy vyplatí, ak sa denná budova používa nepretržite a je ohrievaná. Vynikajúce denníky kvality tepelnej izolácie pomáhajú znižovať náklady na vykurovanie podkrovia a atraktívny vzhľad umožňuje dekoráciu interiéru.
