Zariadenie a montáž strešného nosiča diy
Správne skonštruované a zmontované podľa technológie, strecha slúži ako bariéra zabraňujúca prenikaniu chladného vzduchu a vlhkosti do domu. Z vonkajšej strany s voľným okom vidíme len malú časť konštrukcie - strešnú krytinu. Strešný rám, ktorý je však najdôležitejším prvkom, vykonáva základné funkcie podpory a predpokladá účinky zaťaženia vetra a snehu.
Aby sa v dôsledku prevádzky nedeformovala, je potrebné správne vypočítať veľkosť prierezu jeho prvkov a určiť vzdialenosť medzi nimi, berúc do úvahy hmotnosť strešného materiálu, sklon a klimatické podmienky. V tomto článku vám povieme, aký je krokrový systém štítovej strechy domu, z čoho sa skladá, ako je navrhnutá a zostavená vlastnými rukami.
Čo je systém krovu?
Systém krokvy pre štítovú strechu domu je systém navzájom prepojených nosných prvkov, ktoré spolu tvoria rám štruktúry. Vyrába sa z dreva alebo kovu podľa výpočtu zaťaženia, ktoré ich ovplyvní počas prevádzky. Strešný rám strechy vykonáva nasledujúce funkcie:
- Poskytuje strechu strechy potrebný sklon. Tradičná forma vo forme rovnostranného obdĺžnika so šikmou strechou je pripevnená rámom rámu, ktorý tvorí svah medzi základňou strechy a jej hrebeňom. Úhlová plocha umožňuje, aby sneh a voda voľne kĺzali z rampy.
- Roznáša zaťaženie na hmotnosť zastrešenia. Hmotnosť zastrešenia pri zohľadnení snehového zaťaženia môže dosiahnuť až 500 kg / m2, preto je strecha s dvojitým svahom vystavená intenzívnemu zaťaženiu, najmä v zimnom období. Hrebene štítovej strechy rovnomerne rozložia hmotnosť, ktorá na nich leží, a potom prenášajú náklad na nosné steny a základy domu.
- Slúži ako základ pre upevnenie tepelnej izolácie a strešného materiálu. Strešný rám strechy slúži ako akýsi skelet konštrukcie, okolo ktorej je postavené "telo". Tepelná izolácia by mala byť umiestnená medzi nožnicami nožov a na doske je pripevnený strešný kryt, ktorý chráni pred prenikaním vlhkosti.
Upozorňujeme, že konštrukcia priehradového systému šikmej strechy je pomerne komplikovaná pri návrhu a montáži, najmä ak majster nemá skúsenosti. Nakoniec, aby bolo možné vydržať intenzívne zaťaženie, je potrebné správne vypočítať časť krokien a krok krokien s prihliadnutím na sklon a dĺžku svahov, použitý strešný materiál a takisto urobiť výkres, na ktorom sa má zostaviť.
typy
Krovinové systémy sa líšia v mnohých faktoroch, ich zloženie závisí od rozloženia dreveného alebo tehlového domu, celkovej hmotnosti strešného koláča, materiálu, z ktorého je rám vytvorený, a typu strešnej krytiny. Dôležitou charakteristikou konštrukcie je ich nosnosť, ktorá určuje, akú hmotnosť môže odolávať bez deformácie. Charakteristické vlastnosti rozlišujú nasledujúce typy strešných systémov:

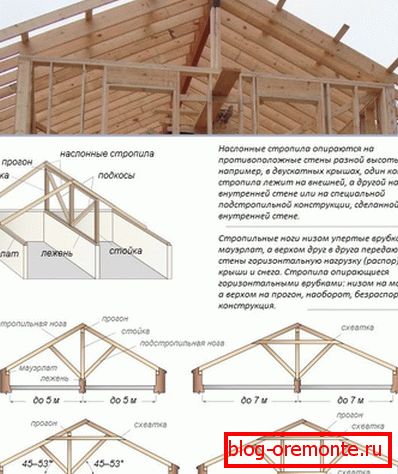

- Naslonnaâ. Стропильным каркасом наслонного типа называют каркас, стропила которого имеют 2 точки опоры. Верхний конец ноги опирается на коньковый прогон, устанавливаемый на вертикальные стойки, закреплённые на внутренних стена. А нижним концом она устанавливается на мауэрлат. Сборка стропильной системы наслонного типа на двухскатную крышу возможна, только если внутри дома располагается не менее 1 несущей перегородки или капитальной колонны.Такую конструкцию часто называют безраспорной, потому что вторая точка опоры стропил компенсирует распирающую нагрузку на стены дома, которую предполагает висячая схема установки каркаса. Klinové nohy наслонного типа испытывают нагрузку только на изгиб, который можно ликвидировать различными подкосами. Naslonnaâ стропильная система позволяет перекрывать дома шириной до 14 метров.

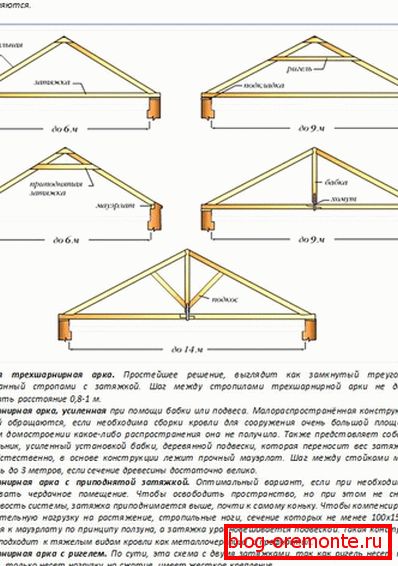

- závesný, Závesný nosníkový systém sa vyznačuje tým, že jeho krokve sú podopierané len spodným koncom silového železného nosníka namontovaného na vonkajších nosných stenách. Horný koniec nožičiek nohavičiek tohto dizajnu sa nespolieha na nič, ale visí vo vzduchu, pretože to je, kvôli ktorému existujú dva druhy zaťaženia: ohýbanie a ohnutie. Vyklenutie zaťaženie také rozloženie prvkov na vonkajšej stene, je tak veľká, že musí byť kompenzovaná niekoľkými priečkami a šnúrok, ktoré nastáva v dôsledku uzlovanie priehradové páry medzi soboy.Ustroystvo sedlovou strechou s krokvami zavesenie sa skladá z trojuholníkových priehradových nosníkov, tuhá forma, ktorá nie je podrobená stresu , Predpokladá sa, že zložitosť montážnej schémy visiaceho krokve je oveľa vyššia. Štít krov systém svojimi rukami sa ľahko namontovať, ak je správne vypočítať krok krokvy, teda vzdialenosť medzi krokvami a veľkosti ich časti.
Je to dôležité! Posuvný strešný rám je ďalším typom rámu, ktorý sa vyznačuje tým, že nosníky sú namontované na výkonovej doske, ktorá nepoužíva tuhé nástavce, ale používa mobilnú podperu. Posuvné pripevnenie umožňuje streche zmeniť rozmery v priebehu zmrštenia dreveného domu v rámci rozsahu rezervy.
štruktúra
Zariadenie strešného systému dvojitou strechou ktoréhokoľvek z týchto typov je súbor pomocných a podporných prvkov. Rovnomerne rozdeľujú hmotnosť strešného koláča a tiež kompenzujú zaťaženie, ktoré sa vyskytuje medzi nimi.

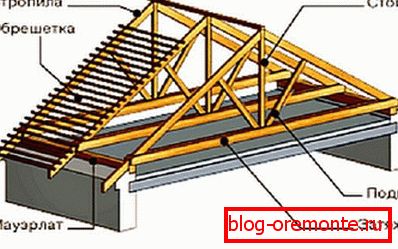

Úsek, dĺžka a krok krokien sa určuje inžinierskym výpočtom, berúc do úvahy hmotnosť strešného plášťa, klimatické podmienky v oblasti výstavby, ako aj sklon konštrukcie. Štruktúra nosníka rámu strechy s dvoma strechami pozostáva zvyčajne z nasledujúcich prvkov:
- Mawérlat, Drevo Mauerlat sa nachádza na vonkajších stenách domu, ktoré sú podopreté strešnými rampami. Slúži na zmiernenie tlaku na podpery a rovnomerné rozloženie zaťaženia na hmotnosť zastrešenia. Je vyrobená z trvanlivého dreva s rozmermi 150 x 150 mm alebo 200 x 200 mm a je pripevnená k hornému pásu stien pomocou kotvových skrutiek alebo dlhých kovových kolíkov.
- starček, Je to analógový výkonový štítok, len je inštalovaný na vnútorných nosných stenách a na to je potrebné odkryť zvislú odolnosť pri montáži hrebene.
- Klinové nohy, Tento pojem označuje prvky rámu, ktoré sú vyrobené z dosiek s prierezom 150 až 40 mm a sú nastavené v uhle k základni strechy, tvoriace uhol sklonu sklonu. Ako urobiť vzdialenosť medzi krokvami, ich dĺžka a hrúbka je určená pomocou výpočtu, berúc do úvahy kumulatívne zaťaženia, ktorým sú vystavené počas prevádzky.
- zúčastnil, Uťahovanie sa nazýva nosníky, ktoré sú umiestnené vodorovne a spájajú nohy jedného pásu kĺbov navzájom, aby sa znížilo zaťaženie pri pretrhnutí vonkajších stien konštrukcie. Skrutka je vankúšik umiestnený pod samotným hrebeňom konštrukcie.
- stojany, Stojan sa nazýva vertikálna tyč, nastavená na protokol na podporu nosníka hrebeňa. Určenie vzdialenosti medzi postami je jednoduché, pretože opakuje krok krokvy.
- Podkosы, Diagonálne umiestnené podpery podporujúce nožnice nožičiek v strednej alebo spodnej časti, ktoré zabraňujú ich vychýleniu, sa nazývajú závesy.
Upozorňujeme, že na určenie toho, ako správne usporiadať prvky priehradového systému, je možné vypočítať len dočasné a trvalé zaťaženie, ktorým budú vystavené počas prevádzky. Výpočet celkovej hmotnosti strešného koláča pomáha určiť správnu vzdialenosť medzi krokvami, vypočítať ich dĺžku a požadovanú hrúbku.
kalkulácie
Výpočet strešného systému dvojpodlažnej strechy je založený na skutočnosti, že v čelnom rozmere má tvar rovnostranného trojuholníka, ktorého strany možno ľahko vypočítať pomocou jednoduchých trigonometrických vzorcov. Tieto jednoduché výpočty pomáhajú určiť optimálnu vzdialenosť medzi krokvami, ich hrúbku a dĺžku. Návrhový výpočet sa vykonáva v nasledujúcom poradí:
- Určte konštrukciu a sklon strechy. Existujú rôzne spôsoby výberu typu a zaujatosti strešnej konštrukcie. Tento parameter závisí od klimatických podmienok a prevádzkových charakteristík vybraného strešného materiálu.
- Určte celkové zaťaženie konštrukcie. Na tento účel pridajte s dočasnými zaťaženiami (snehové zaťaženie, zaťaženie vetrom) stálé zaťaženia (hmotnosť strešnej krytiny, jej hmotnosť rámu, tepelnú izoláciu a podlahy), násobením korekčným faktorom s prihliadnutím na svahy svahov a potom pridajte na tento obrázok 10-15% rám mal určitú bezpečnosť.

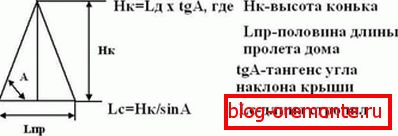

- Vypočítajte dĺžku nosníkov. Aby ste to urobili, použite Pytagorovu vetu, pretože strešný nosník je rovnostranný trojuholník. Ukazuje sa, že štvorec dĺžky nožného krídla sa rovná súčtu štvorcov výšky krvi a polovice dĺžky základov. Keď viete, ako vypočítať dĺžku krokvy, môžete vypočítať výšku hrebeňa.

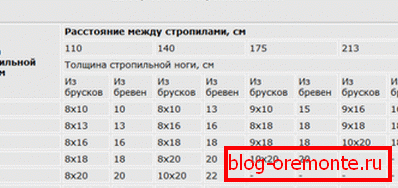

- Určte prierez prvkov. Optimálny prierez prvkov sa vyberá podľa tabuliek v súlade s dĺžkou nožičiek a vzdialenosťou medzi nimi. Čím viac sú tieto ukazovatele, tým hrubšia bude krokve.
Pamätajte si, že skôr ako vypočítate krokvy na streche, musíte sa rozhodnúť pre základné konštrukčné parametre. Najmä je potrebné presne vedieť výšku hrebeňa a sklon strechy, ako aj rozmery miestnosti, ktorá sa má pokryť. Výsledkom výpočtu prvkov strechy by mal byť detailný diagram nosníka, ktorý odráža ich rozmery a uhly medzi nimi.
Technológia montáže
Pred inštaláciou strešného rámu je potrebné vypočítať parametre jeho prvkov na základe výpočtu celkového zaťaženia konštrukcie a tiež vytvoriť podrobný náčrt odrážajúci jeho výsledky.

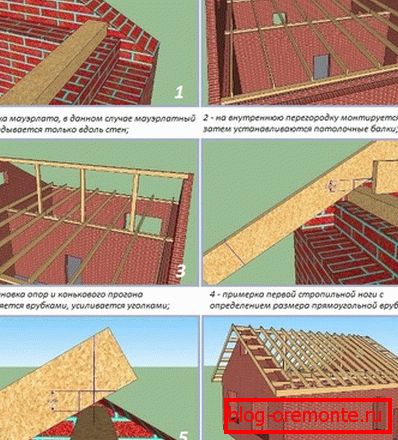

Pred skeletovou schémou je oveľa jednoduchšie nainštalovať strešný nosník systémom vysokej kvality. Technológia zostavovania konštrukcie zahŕňa nasledujúcu postupnosť:
- Po prvé, na hornom páse vonkajších stien, na ktorých sú svahy podporené, položte mauerlat a na vnútorných priečkach, ak je systém nylon, namontujú palubu. Tieto prvky musia byť pevne upevnené pomocou kotvových skrutiek alebo kolíkov.
- Potom vykonajte montážne krokvy. Sú upevnené pomocou nechtov na mauerlat a navzájom prepojené pomocou kovovej podšívky. Treba pripomenúť, že v krokve sa opili pod hlavným lúčom a nie naopak. Najskôr sú nainštalované krokvy, ktoré sú umiestnené na okraji, aby sa nastavila úroveň, po ktorej budú zarovnané zostávajúce páry.
- Po inštalácii krokví by ste mali položiť pomocné nosné prvky, ktoré ich podporia - vzpery, upínanie, boje. Kvôli spoľahlivejšiemu upevneniu skrutky je jeho koniec vyhotovený s výčnelkom v polovici hrúbky nosníka a ohýbať ho na krokve a upevňovať ho na viacerých miestach.
- Na vrchole nožičiek nožičiek sa označí prepravka, ktorá je pevným strešným materiálom. Materiál a rozteč latky sa vyberajú podľa vlastností strešného materiálu a sklonu strechy.
Nezabúdajte, že dobre navrhnutý a dobre zostavený systém priehrad je zárukou trvanlivosti, spoľahlivosti a trvanlivosti dvojpodlažnej strechy. Preto nezabudnite na pomoc profesionálnych pokrývačov a dizajnérov pri vytváraní projektu strešnej konštrukcie pre váš dom.
