Upevňovacie krokvy - ako správne upevniť krokvy na mauerlat

Systém krídel je rámom strechy domu, ktorá na seba naloží a rovnomerne rozdeľuje hmotnosť zastrešenia, niekedy dosahuje až 500 kg / m2. Spoľahlivosť tohto zvláštneho skeletu závisí od troch faktorov: presnosť výpočtu, na základe ktorého sa vyberie počet a prierez nosných prvkov, materiál, z ktorého sa vyrába, ako aj správnosť upevňovacej technológie. Keď viete, ako správne upevniť krokvy, môžete výrazne zvýšiť únosnosť rámu, čím je odolnejší a spoľahlivejší. Inštalačné chyby naopak spôsobujú výrazné straty pevnosti a deformácie strechy. V tomto článku budeme hovoriť o hlavných typoch a spôsoboch upevnenia, s ktorými môžete správne nainštalovať krokvy svojimi vlastnými rukami.

Hlavné prvky nosníka rámu

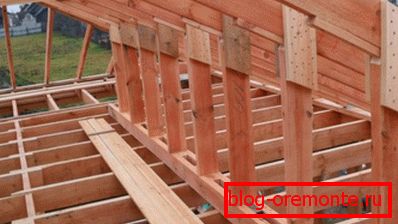

Strešný rám strechy domu je systém prepojených nosných prvkov vyrobených z dreva alebo kovu, ktoré dávajú štruktúre svoj tvar, sklon a rovnomerne rozdeľujú svoju hmotnosť medzi nosné steny. Jeho hlavnou súčasťou sú nosníky nosníkov, ktoré sú nosníky inštalované pod uhlom, ktoré sú spojené v pároch pozdĺž svahu a tvoria hreben v hornej časti ich spoja. Existujú dva hlavné typy krokien:

• Naslonnye. Pozastavené prvky sa nazývajú nosné prvky, ktoré majú v strešnej konštrukcii dve body podpory - hrebeňový nosník a výkonový štítok. Krovinkový systém tohto typu sa používa v konštrukciách, ktoré majú jednu alebo viac nosných stien vo vnútri, na ktorých môžu byť trámy "rozrezané". Takéto montážne krokvy umožňujú ich vyloženie pomocou dodatočných zvislých podperiek.
• Zavesenie. Prvky, ktoré majú len jeden bod podpory, umiestnené tam, kde je krokva pripevnená k stene alebo k doske výkonu, sa nazývajú visiace. Závesný krokrový systém zažíva zaťaženie nielen na ohybe, ale aj na roztiahnutí, takže je zosilnený horizontálnymi kompenzačnými prvkami (skrutky, vtláčanie, boje).

Venujte pozornosť! Vo väčšine najobľúbenejších strešných systémov sú krokvy pripevnené k doske. Mauerlat je masívne drevo alebo nosník s úsekom 150 x 150 mm alebo 200 x 200 mm, položený pozdĺž oporných stien konštrukcie, na ktorých budú nesené neskoršie nožnice. Zmierňuje tlak na steny domu a rovnomerne rozdeľuje hmotnosť strešného koláča. Pripevnite mauerlat na horný pás stien pomocou kotvových skrutiek alebo vložených kovových kolíkov.

Hlavné spojovacie uzly

Rám krokvy sa nazýva systém, pretože všetky jeho prvky sú úzko prepojené a upevnené, čo má za následok, že strešná konštrukcia získa stabilný tvar, tuhosť a vysokú únosnosť. Každý spojovací uzol medzi jeho časťami je zraniteľným bodom, ktorý sa dá ľahko deformovať pri zaťažení, takže všetky upevnenia musia byť vykonávané striktne podľa technológie. Skúsení remeselníci identifikujú typy zlúčenín v konštrukcii strechy:

1. Upevnenie krokien na hrebeň. Táto spojovacia jednotka je typická len pre šikmé priehradové systémy, v ktorých horná časť nožnej priehradky spočíva na hrebeňovom nosníku namontovanom na vertikálnych stojanoch. Upevňovacie zábradlia k nej môžu byť vykonané s kovovou podšívkou, klincami alebo klznými klzákmi.

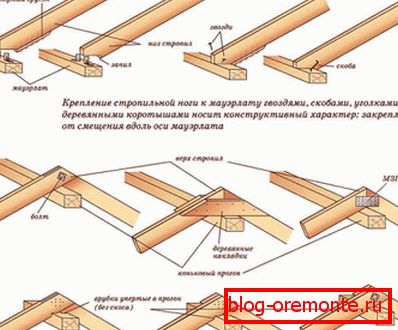

2. Upevnenie krokien na mauerlat. Najdôležitejšou upevňovacou jednotkou rámu je považovaná za spojenie nosníka s nožnicami. Ak chcete na ňom upevniť trámy, môžete použiť nechty, kovové rohy alebo drevené tyče.
3. Spojovacie krokva medzi sebou. Na predĺženie priečok, ak dĺžka svahu presahuje štandardnú dĺžku reziva, sú zhromaždené z niekoľkých prvkov prepojených s nechtami, lepidlom alebo kovovou podšívkou.
4. Spojenie nožových nožov s pomocnými základnými prvkami. Pri konštrukcii rámu postele môžu byť krokvy napojené nafukom, skrutkou alebo vzperami na zvýšenie tuhosti, pevnosti a nosnosti.

Vezmite do úvahy, že akékoľvek zapily, ktoré sa používajú na pripevnenie trámov na trámy, mauerlat alebo iné konštrukčné prvky rámu vedú k zníženiu ich sily, preto skúsení remeselníci odporúčajú ich spájanie pomocou rohov a obložení.

Fixačné metódy

Pri riešení otázky, ako upevniť trámy k mauerlatovému alebo hrebeňovému nosníku, je potrebné vybrať ten správny kovanie. Moderný stavebný trh má obrovský sortiment spojovacích materiálov rôznych vzorov a veľkostí. Hlavnými kritériami výberu spojovacích materiálov sú materiál, ktorý sa používa na výrobu krokien, ich prierez, ako aj typ zaťaženia, ktorému sú vystavené. Existujú nasledujúce spôsoby montáže krokien:

• S kovovými rohmi. Kovové rohy s otvormi pre skrutky alebo klince sú najspoľahlivejšou a trvanlivejšou možnosťou pevného pripevnenia krokien na mauerlatové, stenové alebo hrebeňové nosníky. Umožňujú mnohokrát zvýšiť tuhosť a nosnosť konštrukcie rámu rámu.

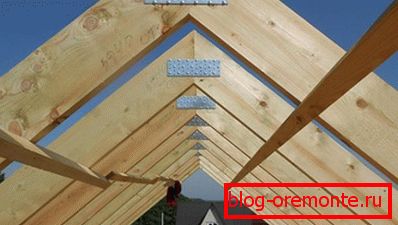

• S kovovou podšívkou. Na pripojenie prvkov rámu sa používajú tiež perforované oceľové dosky, ktoré umožňujú ich upevnenie bez toho, aby sa v mauerlate alebo krokve vytvárali výbuch, vďaka ktorému sa zachovali ich vysoko pevnostné vlastnosti.
• S pomocou "kĺbov". Malé štvorcové štvorce sa nazývajú kliešte, ktoré sú inštalované medzi krokve a hrebeňový nosník alebo mauerlat ako pásy, ktoré zvyšujú tuhosť konštrukcie.
• S posuvnými spojovacími prvkami. Ďalšou možnosťou na upevnenie krokien s hrebeňovým nosníkom alebo mauerlatom je použiť pohyblivé úchytky, ktoré sa v každodennom živote nazývajú sane alebo posúvače. Vďaka svojej mobilite je možné kompenzovať zmenu veľkosti prvkov, ku ktorej dochádza v procese zmršťovania.

Skúsení remeselníci sa domnievajú, že najspoľahlivejším spôsobom na upevnenie krokien je použitie kovových rohov, ktoré navzájom pevne spájajú drevené prvky a tuhne fixujú uhol medzi nimi. Kút, ktorý prekrýva križovatku medzi nožnicou nožnice a hrebeňovou tyčou alebo mauerlatom, slúži ako druh úseku medzi nimi.

rôzne upevnenie

Drevo je prírodný materiál, ktorý v procese vyrovnávania vlhkosti a sušenia dáva výrazné zmršťovanie, vďaka čomu sa menia lineárne rozmery štruktúry. To je dôvod, prečo skúsení remeselníci odporúčajú vybudovať strechu pre zrubové a zrubové domy rok po skončení výstavby, keď sa zmršťovací proces premiestňuje z aktívnej do pasívnej fázy. Ak dôkladne upevníte drevené prvky rámu, potom po vyschnutí môže byť strecha domu deformovaná. Preto na pripojenie trámov použite nasledujúce typy spojovacích materiálov:

1. Hard. Pevné spojovacie prvky sa nazývajú tie typy upevňovacích prostriedkov, ktoré nie sú schopné kompenzovať zmeny veľkosti dreva počas procesu sušenia. Poskytujú silnú a spoľahlivú fixáciu, môžu však spôsobiť deformáciu rámu, čo vedie k zmene geometrie strechy, úniku alebo dokonca zrúteniu konštrukcie. Tento typ spojovacích prostriedkov zahŕňa kovové rohy, kovové dosky a drevené "kliny".
2. Mobile. Pohyblivé upevňovacie prostriedky sa nazývajú fixačné metódy, ktoré v dôsledku častí posúvajúcich sa pozdĺž svojej osi kompenzujú zmenu veľkosti nosníka v procese zmrašťovania budov. Rám, ktorý je upevnený pomocou posúvačov alebo sánky, "dýcha" spolu s domom, prispôsobuje sa jeho rozmerom bez deformácií. Pomocou takýchto montážnych prvkov môžete vytvoriť strechy pre drevené domy, ktoré neprešli procesom zmršťovania.

Zaujímavé je, že existuje niekoľko variantov kombinácií pohyblivých a pevných spojovacích uzlov. Najbežnejšie sú krovinové systémy s jedným tuhým a dvoma posuvnými spojovacími prvkami, ktoré zabezpečujú dostatočnú mobilitu s vysokou pevnosťou a štrukturálnou tuhosťou.

Typy upevňovacích prvkov

Medzi skúsenými pokrývačmi nedôjde k spomaleniu sporov, tým efektívnejšie je namontovať krokve na podlahové trámy a mauerlat.  Avšak vo väčšine prípadov je zásahom, že za týchto podmienok je praktickejšie použiť klince alebo skrutky. Obidva tieto spojovacie prostriedky majú svoje vlastné výhody a nevýhody:

• Klince sú dobré, pretože potrebujú len kladivo, ktoré je v každej domácnosti. Niektorí majstri sa však sťažujú, že je príliš dlhý na to, aby boli skóre manuálne. Stojí za to pripomenúť, že na upevnenie trámov sa používajú špeciálne zubaté klince, ktoré bezpečne priľnú k dreve.
• Na zostavenie rámu krokvy sa používajú pozinkované samorezné skrutky, ktoré sa nebojí korózie. Vďaka nite sú pevne zaskrutkované do hrúbky dreva a bezpečne upevňujú prvky medzi sebou. Skrutkujte ich rýchlo a pohodlne pomocou prenosného skrutkovača. Nevýhodou tohto typu spojovacích prvkov je to, že pri odstraňovaní, odstránenie skrutiek z dreva je dlhá a strašná.

Najskúsenejší pokrývači súhlasia s tým, že pri upevňovaní nožových nožičiek je lepšie použiť pozinkované nechty, ktoré sú o 5 až 3 mm dlhšie ako hrúbka dreva. Správne zvolené spojovacie prvky - záruka vysokej kvality a dlhodobého upevnenia strešného rámu, ktorý sa nebude báť mechanického nárazu alebo zaťaženia vetrom.
