Strešný rám sami

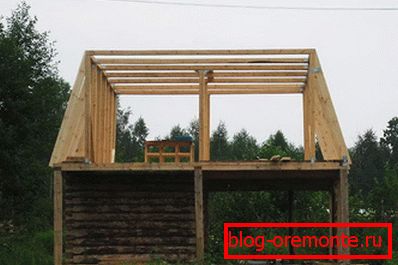

Konštrukcia strechy je dôležitou etapou celej stavby domu. Z tohto dôvodu sa venuje osobitná pozornosť zariadeniu rámu hornej časti budovy. Samostatne budovať strešný rám potrebujeme určité vedomosti a skúsenosti. Potom budeme hovoriť o tom, ako vytvoriť strešný rám.

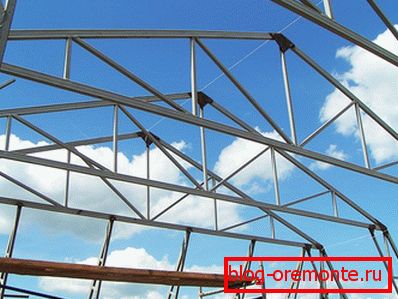

Rámový systém krokien a ich typy

V závislosti od typu strešnej konštrukcie má rám strechy niekoľko typov:

• Rafterový rám, ktorého základom sú drevené prvky. Používa sa v súkromnej konštrukcii na výstavbu šikmých striech.
• Kovový rám. Je vyrobená zo špeciálnych kovových nosníkov a používa sa predovšetkým v priemyselnej konštrukcii.
• Betónový rám. V jeho zariadení sa používajú betónové dosky, ktoré vytvárajú plochú strechu hlavne vo výškových budovách.

Pred začatím výstavby rámovej konštrukcie budovy je potrebné rozhodnúť o výbere jedného z vyššie uvedených typov a o ráme nosníka, v ktorom je nosná kapacita úplne prenesená na nosníky. V prípade priehradového krovu sa používa drevená tyč, ktorá by mala mať prierez minimálne 15,0 × 5,0 cm. Po pripevnení krokien k budove a medzi sebou k rámu je upevnený strešný systém opláštenia.

Nosná štruktúra je rozdelená na naslonnaya a visí. Vyberá sa v závislosti od konštrukčných prvkov budovy. Obidva typy trámov sa používajú pri výstavbe rodinných domov a vyznačujú sa skutočnosťou, že pri použití závesného systému sú hlavné lúče podopierané na mauerláte, ktorý je inštalovaný po obvode budovy a je pripevnený k povrchu nosných stien v hornom rade muriva. V praxi je mauerlat drevo zo stromu, ktoré má prierez 10,0 × 10,0 cm. Nožnice nožov na hornej strane nosníka sú navzájom fixované pomocou hrebeňovej tyče. Pozastavená konštrukcia v hornej časti nie je medzi sebou pripevnená krokvami. Takýto drevený rám je vyrobený iným spôsobom.

V prípade zaveseného systému sa nosníky v hornej časti svojej konštrukcie dotýkajú pozdĺžnej stredovej steny alebo špeciálne upravených stĺpov pre podpery.

Pri výbere typu konštrukcie krovu je veľký význam celkových rozmerov konštrukcie.

Venujte pozornosť! Závesné krokvy sa používajú pri konštrukcii striech pre domy, ktorých vzdialenosť medzi vonkajšími nosnými stenami nepresahuje 6,0 m. V tomto prípade to nebude ovplyvnené zvýšeným zaťažením hmotnosti strešného materiálu.

Inštalácia výkonovej dosky

Musíte vedieť, že mauerlat je hlavnou podporou konštrukcie rámu a strešného materiálu strechy. Úlohou mauerlatu je prevziať bremená z celej strechy a rovnomerne ich rozložiť na nosné steny budovy.

• Vďaka tomuto konštrukčnému prvku sa zvyšuje trvanlivosť nielen strechy, ale aj celého objektu ako celku. Ak by sa táto vrstva dreva nepoužívala, vertikálne zaťaženia zo strechy by v určitých bodoch pôsobili na deformačnú silu na nosné steny. V podstate mauerlat vykonáva hlavnú nosnú a ochrannú funkciu v celej konštrukcii rámu vrchnej časti konštrukcie. Takáto podpora nie je potrebná len pri stavbe drevených domov, v ktorých vrchná časť stien končí položením tyčí alebo guľatiny. Tento dôležitý konštrukčný prvok musí byť namontovaný pri montáži strešného rámu tak, aby vnútorné plochy jeho a oporné steny boli v rovnakej rovine. To urobí vnútornú výzdobu domu pohodlnejšou.
• Zo strany ulice musí byť mauerlat zatepľovaný, takže drevený materiál nie je vystavený prírodným javom. Steny lemované blokmi alebo tehálmi by mali byť zarovnané v hornom bode betónovým poterom. Na druhej strane by mala byť pokrytá strešným plášťom v niekoľkých vrstvách. Namiesto toho sa materiál môže aplikovať vyhrievaný bitúmen. Izolačný materiál sa používa na ochranu elektrickej dosky pred vlhkosťou, ktorú je možné prenášať zo stien. Nadmerný vplyv vlhkosti na drevený materiál a znižuje jeho trvanlivosť.
• Najpraktickejšou a najspoľahlivejšou metódou upevnenia dosky na steny budovy je použitie kovových čapov, ktoré pevne upevňujú povrchy obidvoch prvkov. Otvory požadovanej veľkosti sa robia v tehálach alebo blokoch. Hotové kovové čapy, ktoré sú vyrobené z oceľovej výstuže, sú vložené do vyvŕtaných otvorov. Potom sa nosník pre nosič aplikuje na montáž na čapy, vytvárajú sa značky a na nich sa vyrábajú aj otvory v výkonovej doske.

Venujte pozornosť! Pri montáži pozornosti je potrebné venovať dĺžke čapov. Mali by vyčnievať z telesa nosnej tyče vo vzdialenosti 1,5 cm. Na koncoch kovových častí by sa mala strihať niť, ktorá sa nakoniec použije na konečné upevnenie výkonovej dosky s podložkami a maticami s veľkým priemerom. Ako alternatívu k tejto montáži môžete použiť zváranie.

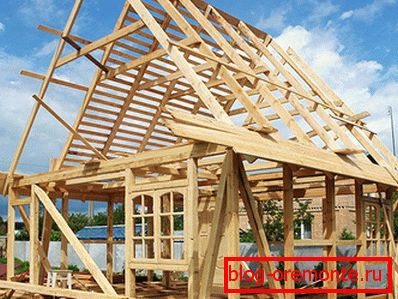

Inštalácia rámu krokvy

V ďalšej fáze práce sa inštaluje rám strešnej nosnej konštrukcie. Pred inštaláciou nosníkov na krovu je potrebné zakúpiť suché drevené prvky tak, aby sa pri ďalšom čase neroztrhli a neroztrhli.

• Pri konštrukcii by mali byť v priehradovej štruktúre zahrnuté nosníky vo výške 2 kusy a väzby na spájanie prvej spodnej časti. Pätky sú pripevnené k nohám krokvy s detailmi kotvy a skrutkami. Krovinové nosníky v požadovanom množstve sú pripojené na výkonovú dosku a upevnené jednoduchými technológiami. Pozostávajú z vytvorenia potrebného počtu výrezov správneho tvaru v podpornej lište. V týchto drážkach pomocou jednoduchých manipulácií nastavte krokvy. Vzdialenosť medzi priehradovými konštrukciami závisí od presných rozmerov strechy, ktoré sú odpudzované od rozmerov domu. V praxi by mali byť krokvy od seba vzdialené vo vzdialenosti do 1 m. Je potrebné vziať do úvahy, že v niektorých strešných rámoch sa používajú krokvy so zvislým smerom. Takéto konštrukčné prvky sa používajú na konštrukciu vysokých striech s vertikálnou veľkosťou 3 m a viac.

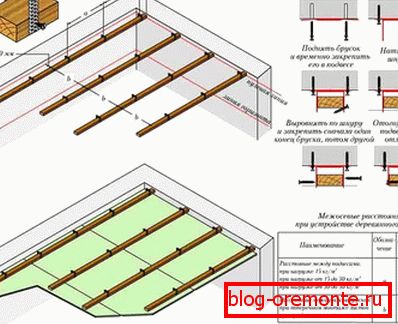

• Drevený systém prepravky dokonale prepája konštrukčné prvky rámu. Pred inštaláciou je však potrebné zabezpečiť stabilitu strešných nosníkov. Za týmto účelom sa na hornej časti konštrukcie predpokladá drevené hrebene. Na spodnej strane je však usporiadaný dočasný zväzok, ktorý je odstránený po inštalácii lamiel alebo lišt. Ako vidíte, latka hrá dôležitú úlohu nielen pre zariadenie strešného materiálu, ale aj pre spoľahlivý zväzok všetkých konštrukčných prvkov, keď je strešný rám vyrobený vlastnými rukami.
• Systém lôžka môže byť rozdelený do svojej formy na strednú a kontinuálnu. Výber typu lišty závisí od toho, ktorý strešný materiál pokryje strechu. Stredná lišta sa používa, ak sa strecha prekrýva s hustými materiálmi. V tomto prípade musí byť medzi doskami určitú vzdialenosť.
• Ak sa predpokladá, že strecha strechy je mäkká alebo sa valcuje na valce, potom je opláštenie kontinuálne. Iba na takomto povrchu môžete správne položiť tento typ strešného materiálu a len tak môžete zabezpečiť dlhodobú prevádzku strechy. Mäkké dlaždice sa budú cítiť dobre na pevnej debne. Ak je tento materiál položený na prostrednom systéme, potom bude visieť a nesprávne fungovať.

Napríklad pre galvanizovaný plech, kovovú dlažbu alebo bridlicu je vhodná prechodná prepravka. Pretože tieto materiály vyžadujú upevnenie na určitých miestach, mali by byť pásové lišty namontované s určitým krokom. Pre správnu konštrukciu strešného rámu je preto potrebné vykonať predbežné výpočty.

Venujte pozornosť! Akékoľvek materiály z dreva sú vystavené hubám a hmyzu, okrem toho spália. Na ochranu dreveného materiálu pred škodcami, tyčinky a dosky by mali byť chránené antiseptickou impregnáciou. Aby strom stratil schopnosť spáliť, musí byť ošetrený retardantmi horenia. Spracovanie všetkých drevených prvkov sa musí vykonať pred začiatkom inštalácie. Tým sa zvýši odolnosť dreveného strešného rámu.

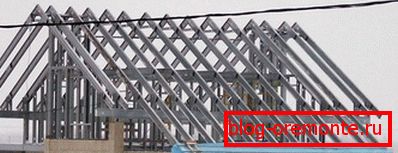

Výhody kovových trámov

V priemyselnej výstavbe, ako aj pri výstavbe viacpodlažných výškových budov nie sú strešné rámiky vyrobené z drevených prvkov. Kovové systémy sa vykonávajú v nich z profilového kovu. Svetlý kovový rám strechy, ktorý sa skladá z ocele veľmi odlišného profilu s tenkými stenami, sa vyznačuje spoľahlivosťou a dlhou životnosťou. Ak porovnáme kovové trámy a drevo, prvé majú niekoľko výhod.

• Kovové prvky, na rozdiel od drevených, nepodliehajú horeniu. V prípade strešného požiaru môžu kovové konštrukcie po dlhú dobu odolávať vysokým teplotám a zabrániť kolapsu strechy.
• Pri použití kovových trámov nie je potrebné spracovávať konštrukčné prvky antiseptikami a retardantmi horenia.
• Vzhľadom na to, že štruktúra nie je vystavená infekcii hmyzom a hubami a povrch prvkov je pokrytý zinkom, ktorý zabraňuje korózii, môže byť táto strecha použitá približne 100 rokov.
• Kovové krokvy je možné montovať za všetkých poveternostných podmienok.
• Treba poznamenať, že ľahké montážne krokvy. Pri inštalácii potrebujete minimálne nástroje.
• Pretože štruktúra má malú hmotnosť, nevyvíja veľké zaťaženie na oporné steny konštrukcie.

Keďže ťažké bremená nie sú hrozné pre kovové krokvy, môže byť akýkoľvek strešný materiál použitý ako strešná doska.
