Strecha bokov - konštrukcia priehradového systému

Niekedy strecha s dvoma svahmi vyzerá nudná a ničí harmóniu architektonického štýlu, takže dizajnéri musia vymyslieť niečo originálnejšie. Jedna z týchto možností s "twist" - typu strešného stanu. Elegantný symetrický dizajn na jednej strane je jednoduchý, ale súčasne sa vyznačuje exotikou, s ohľadom na estetiku východných alebo severných jurtov.

Pokiaľ nie ste si istí vysokou úrovňou stavebných zručností a skúseností, doporučujeme majiteľom strešných krytín upustiť od vlastnej konštrukcie bedier. Najjednoduchšou možnosťou je zveriť projektovanie a inštaláciu odborníkom. Avšak nič vám nebráni porozumieť štruktúre bedrovej strechy a jej krovu, aby ste mohli posúdiť možnosť budovania na vlastnú päsť.

Vlastnosti dizajnu

Hip strechy, ktorých konštrukcia môže pozostávať zo štyroch alebo viacerých svahov, v klasickej verzii je považovaná za druh chetyrehskatnoy. Počet svahov závisí od geometrického tvaru základne strechy. Ak prekrývajú štruktúru v tvare štvorca, budú štyri z nich, a ak je okrúhly, potom môže byť päť až šesť alebo viac, hlavnou podmienkou je, aby mali rovnaký tvar a veľkosť.

Konštrukcia bedrovej strechy pozostáva z týchto častí:

• Hrebeňový uzol, bod spojenia všetkých krížových konštrukcií bedrových nôh, ktorý tvorí jeho vrchol, vrchol.
• Trojuholníkové svahy podporované krokvami a tvoriace strešnú plochu. Bez ohľadu na to, koľko svahov má bedrová strecha, ich uhol sklonu sa pohybuje od 20 do 50 stupňov.
• Presah, vyčnievajúca časť strechy, ktorá chráni stenu pred dažďom a vetrom. Na to, aby previs mohol efektívne vykonávať svoje funkcie, musí byť jeho dĺžka minimálne 40-50 cm. Dlhé spodné časti kontajnerových nohavičiek alebo klieští tvoria previs.
• Strešná krytina, materiál, ktorým je strešný systém stúpajúcej strechy uzatvorený na vytvorenie jeho povrchu. Chráni budovy pred penetráciou do snehu, dažďa a chladu. Kovové zastrešenie, vlnitá lepenka, ondulín, šindel, strešná plsť, bridlica sa používajú ako strešný materiál.



• Systém nosníkov, prvky rámu bedrového strechy, ktoré prenášajú a rozdeľujú svoju hmotnosť na nosné steny a základ, zabraňujú deformácii, poklesu a kolapsu.
• Drenážne systémy, súprava prvkov, ktoré pomáhajú prebytočnej vlhkosti opustiť povrch bedrovej strechy v búrkovej kanalizácii. Skladá sa z nálevov na nasávanie vody, žľabov a zvislých potrubí.

Doska bedier je postavená na princípe symetrie. Preto je možné dosiahnuť maximálnu harmóniu, keď sa ako základ tvorí okrúhla alebo štvorcová štruktúra. V prípade obdĺžnikového domu môžete tiež vytvoriť bedrovú strechu, ale je oveľa zložitejšia ako pri stavbe bedrovej strechy.

výhody

Strecha bokov je pomerne komplikovaná pri návrhu a časovo náročnom na inštaláciu, ale pri pohľade na okolité domy vidíte, že je veľmi obľúbená. Projektanti používajú projekt pri konštrukcii bedrovej strechy, aby vysvetlili jeho výhody:

1. Vynikajúce aerodynamické vlastnosti, ktoré umožňujú, aby kyvná strecha odolala nárazom a dokonca aj poveternostným vplyvom hurikánov, bez obáv odtrhnutia strešného materiálu a kolapsu podkroví.
2. Konštrukcia bedrovej strechy so strmými svahmi vám umožňuje zabudnúť na takú nepríjemnú rutinnú udalosť, ako je čistenie strechy zo snehu.
3. Stropná strecha opúšťa možnosť usporiadania priestranného, ​​obytného podkrovného priestoru. Avšak kvôli absencii štítov budete musieť nainštalovať drahé svetlíky, ktoré sú namontované priamo na rampu.
4. Pôvodný dizajn rozlišuje domy so štvorstrannou strechou z radov podobných projektov s obojstrannou trojuholníkovou strechou.

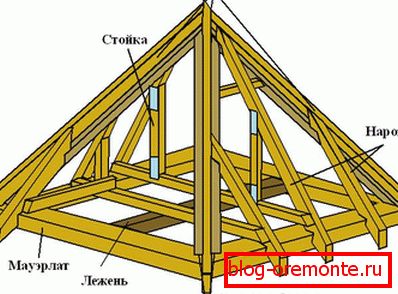

Prístrojový nosníkový systém

Strešná strecha systému Rafter - rám, na ktorom drží, jej základ. V závislosti od spôsobu pripevnenia krokien je závesný a nylonový variant. Závesné ramená sú založené na dvoch bodoch - mauerlatovom a hrebeňovom uzle a lamely majú dodatočnú oporu na vertikálny stojan, ktorý je inštalovaný na vnútornej stene ložiska. Voľba typu bedrového krídelového systému je závislá od rozloženia a plochy domu.Skúsení dizajnéri strechy nedoporučujú používať stenové systémy, ak svahy svahov presahujú 40 stupňov.

Skladá sa z týchto prvkov:

• Mauerlat. Pri konštrukcii bedrovej strechy sa na stene, základňu každej svahy položí mauerlat z dreva o veľkosti 150 x 150 mm a viac. To znamená, že ak je strecha štvorstranná, potrebujete štyri odolné, spoľahlivé lúče ošetrené retardérom horenia a antiseptikom. Mauerlat sa používa ako podpera na upevnenie krokví a rozloženie hmotnosti strešnej konštrukcie okolo obvodu nosných stien. Mimochodom, na vnútorných priečkach zapojených do šikmého systému krovu tiež namontujú nosný nosník, len sa nazýva podlaha.
• Ridge uzol. Bod, ktorým sa stretávajú horné časti krokien nožnice, sa nazýva morská koník. Strecha stan-typ znamená hrebeň pripojenie vo forme uzla, a nie linka, ako je bedrový alebo dvukhskatnye.



• Diagonálne (nakosny) krokvy. Rozchádzajú sa od hrebeňového uzla v štyroch smeroch k rohom mauerlatu, čím vytvárajú rebrá rampy. Dĺžka nožného krokve nohy viac ako zvyčajne, takže ich hrúbka musí vydržať zvýšené zaťaženie.

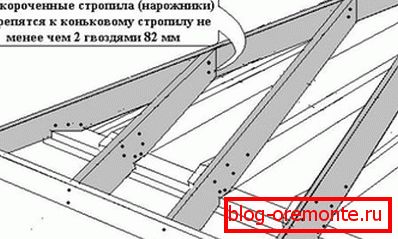

• Narozhnikov. Tieto prvky sú charakteristickou črtou bedrovej strechy, majú rozdielne dĺžky a zvyšujú sa, keď sa približujú k centrálnej nohe. Narodezhniki fix jednu stranu na krokve, a druhá na mauerlat.Skúsení pokrývači poukazujú na to, že plánovači v žiadnom prípade nemôžu byť upevnení na stojane a hrebeňový uzol, čím sa pretrhne tuhosť konštrukcie!



• Centrálne krokve. Najdlhšia noha, ktorá sa nachádza uprostred medzi dvoma lomkami, je všetko, čo zostalo z obyčajných krokien, ktoré sa používajú v streche bedrového bedra.
• Regály. Vertikálne inštalované tyče, ktoré slúžia ako podpera pre hrebeňové uzly alebo nožnice. Používajú bedrovú strechu s prekrývajúcim systémom priehrad.
• Uťahovanie a skrutky, horizontálne priečne nosníky medzi dvojicami raftov, uhasenie bremeného bremena na stenách domu. Čím vyššie je uťahovanie, tým silnejšia musí byť tyč.
• Struny, podpery, inštalované pod uhlom 45 stupňov k nohám krokvy. Sú potrebné na to, aby sa znížilo vychýlenie krokien na hmotnosť ich vlastnej hmotnosti.



• Sústruženie. Lemovanie je základom strešnej krytiny. Mäkká a valcová strešná krytina vyžaduje zariadenie kontinuálneho opláštenia preglejkových listov odolných voči vlhkosti a pre fóliu a kovovú dlažbu je dostatočne mriežka.

Systém krokvy môže byť vyrobený z kovu alebo dreva. Drevo je lacnejšie, ľahšie spracovateľné, ale vyžaduje predbežnú úpravu antiseptickým, retardérom horenia na ochranu pred hnilobou a požiarom.

Nuance dizajnu

Konštrukcia bedrovej strechy začína výpočtom a vytváraním pracovného ponoru. Nielen architekti s tým môžu pomôcť, ale aj špeciálne počítačové programy. Vypočítajú uhol sklonu svahov, výšku hrebeňového uzla, prierez rámových prvkov.

1. Prvým krokom je určenie sklonu korčúľ na základe údajov klimatológie budovy. Pomocou špeciálnych máp zistia, ktorá z ôsmich zón snehu a vetra je stavba a aký je odporúčaný uhol. Ďalej by ste si mali zvoliť strešnú krytinu a potom sa uistiť, že je možné ju namontovať na svahoch s takým uhlom. Zvyčajne sa valcované materiály používajú na plochých strechách a modulárne, plošné na strmejších.



2. Na vytvorenie projektu je tiež potrebné vypočítať výšku hrebeňového spoja. Pri výpočtoch sa zohľadňuje sklon svahov, požadovaná výška stropu v podkroví. Zvyčajne je strecha rozdelená na polovicu a je rozrezaná ako trojuholník s dvoma známymi uhlami a stranou rovnou šírke domu. Potom sa výška hrebeňa vypočíta pomocou trigonometrických vzorcov.



3. Je nemožné robiť bez výpočtu celkovej záťaže na krokve systém, ktorý je zložený z dočasných hodnôt (hmotnosť snehu a slúži strechu človeka) a konštantný (hmotnosť strešného koláča, skutočný rám a podlahy). Tento parameter v strednom Rusku dosahuje až 380 kg na meter, podľa toho sa vyberá hrúbka nožníkov nožov, výkonová doska, uťahovanie a stĺpy.

Strecha typu bedrového kameňa prispieva k racionálnej distribúcii tepla v dome, chráni pred dažďom, zabraňuje tvorbe snehovej pokrývky a je tiež vhodná pre otvorený altánok, monumentálnu úctyhodnú chatu!
