Štrba strechy sami
Budovanie súkromného domu je dlhodobý obchod, ale pre väčšinu ľudí je tak žiadúce. Je dôležité, aby sa neponáhli a správne naplánovali nielen interiér, ale tiež sa starali o vonkajšiu príťažlivosť budúcich bytov. V tomto článku opíšeme, ako správne urobiť štítovú strechu a predstaviť krok za krokom inštrukcie pre jej konštrukciu.
Jednoduchá konštrukcia (pozostávajúca z dosiek a nosníkov namontovaných bez väčšej fyzickej námahy) je táto strecha oveľa častejšie vyberaná pre súkromné domy ako strechou (bokom) alebo manzardovou strechou.
dizajn
Predtým, ako vytvoríte štítovú strechu, musíte sa oboznámiť so všetkými svojimi prvkami a pochopiť, ako navzájom spolupracujú.
Tento typ strechy pozostáva z nasledujúcich komponentov:
- kôň;
- kobylky;
- rack;
- ležať;
- podkosы;
- krok noha;
- mawérlat;
- Zvesí;
- uťahovanie a prepravu.
Teraz o každom prvku podrobnejšie.
Malý kôň - najvyššia horizontálna časť spojujúca dva svahy strechy. Horné konce nožičiek sú podopreté na hrebeňovej doske.

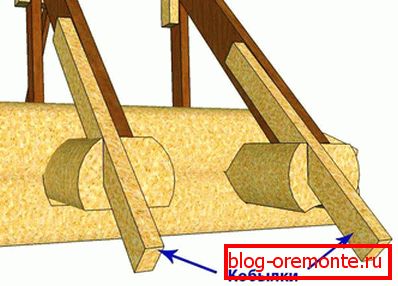

klisnička - kus dosky, ktorý tvorí previs strechy a je pokračovaním krokvy. Filéty sú potrebné, ak dĺžka krokvy nožnice nie je dostatočná na vytvorenie previsu. Pod kliešťom používajte dosku menšiu ako pre krokvu. Použitie klieští uľahčuje inštaláciu celkového dizajnu, pretože umožňuje použitie menšieho krokve.
stáť - vertikálny rámový prvok, ktorý prenáša zaťaženie na strop a nosnú časť steny z hrebeňa. Je vyrobená z tyče s rozdielnou sekciou (100x100mm a 150x150mm)
starček - vodorovná lišta, na ktorej stojí nosič. Jeho hlavným účelom je rozložiť zaťaženie zo strechy cez strop na nosné steny. Obvykle sa používajú ohyby 100x100 alebo 150x150mm.
Podkosы - to sú orezané časti dosiek, ktoré sú namontované pod určitým uhlom, aby sa náklad mohol prenášať z nohy krokvoru na nosné prvky konštrukcie. Celkovo viaceré vzpery vytvárajú systém nazývaný "farma". Farma je schopná odolávať zvýšenému zaťaženiu počas dlhých rozpätí.
Kozubová noha (krokva) - doska alebo drevo s dvoma typmi profilov: 50x150mm a 100x150mm. Inštalácia štítovej strechy nemôže fungovať bez tohto prvku, pretože je nevyhnutná na vytvorenie obrysu, ktorý má tvar prierezu v tvare trojuholníka. Hlavným účelom tohto prvku je rovnomerné prenášanie zaťaženia na konštrukciu vyplývajúce z počasia (krupobitie, sneh, vietor), ako aj hmotnosť strešnej krytiny na mauerláte. Stupeň inštalácie krokvy nožnice sa vyberá v závislosti od typu strechy a pohybuje sa od 60 do 120 cm. V dôsledku toho, čím je náter ťažší, tým častejšie sú namontované krokvy.

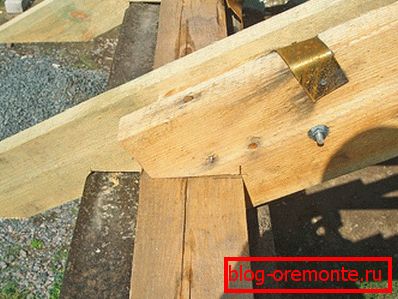

Mawérlat - tyč položená pozdĺž celého obvodu budovy a upevnená na nosné steny pomocou závitových tyčí alebo vložených kotviacich prvkov. Tento zväzok je potrebný na prenos záťaže z nožičiek nožov. Často na viazanie používajte ihličnaté drevo so štvorcovým prierezom. Veľkosti Mauerlat sú štandardné: od 100x100mm do 150x150mm.
Zvesí – элемент двускатной крыши, предназначен для отведения дождевой воды от строения, сохранения поверхностей от намокания. Zvesí по стандартам строительства должен иметь выступ от плоскости стены не менее 40 см.
zúčastnil - integrálnou súčasťou konštrukcie, ktorá tvorí trojuholník spolu s nožičkami, čo umožňuje výrazne zvýšiť stabilitu.

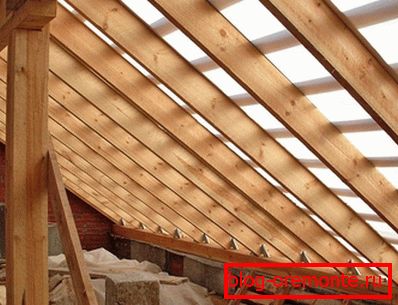

sústruženie - konštrukcia dosiek a tyčí, ktoré sú kolmé na nožnice nožov. Prispieva k rovnomernému rozloženiu hmotnosti strechy na budove a tiež chráni krokvy pred vplyvmi poveternostných podmienok. Navyše tento prvok drží celý rám strechy do jedného koherentného systému. Pre obreshetki používa neporiadané dosky, s pred-zbavený kôry. Pod mäkkou strechou bitúmenových dlaždíc je prepravka vyrobená z preglejky odolnej voči vlhkosti.
Venujte pozornosť! Všetky komponenty rámu sú vyrobené výhradne z ihličnatých drevín. Každý rámový prvok je predbežne pokrytý antiseptikom, aby sa zabránilo rozpadu, čo zaisťuje dlhú životnosť celej konštrukcie.

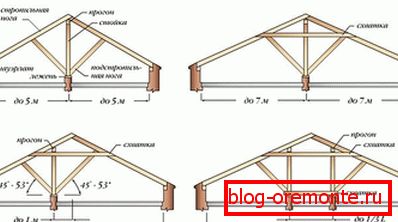

Rafterové systémy

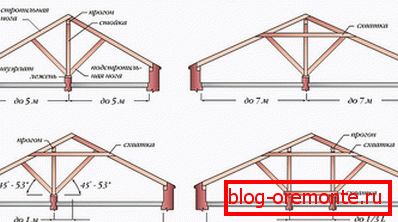

Pri konštrukcii štítových striech sa používajú závesné a závesné krokvy.
Rafterové krokvy - je to dizajn s nosným lúčom uprostred. Lúč je potrebný na prenos hmotnosti strešnej steny z hrebeňa. Je vybavená presne uprostred medzi vonkajšími stenami.
Venujte pozornosť! V prípade, že sa stĺpce používajú ako vnútorné nosné prvky, môžu byť striedavo zavesené a napísané krokvy. Závesné rampy sú podporované stĺpmi a medzi stĺpmi sú inštalované visiace krokvy.
Ak medzera medzi stenami nie je väčšia ako 10 m a ak medzi nimi nie je nosná opora, ktorá rozdeľuje vnútornú plochu budovy na polovicu, používajú sa závesné krokvy:
Závesné krokvy opierajú sa o bočné steny a vytvárajú roztrhací efekt, ktorý nepriaznivo ovplyvňuje nosnú konštrukciu budovy. Ak chcete neutralizovať oblúkové pôsobenie, nohy krokvy sú spájané potiahnutím, ktoré tvoria trojuholník (najsilnejšia geometrická postava, ktorá nedosahuje deformáciu v rôznych smeroch zaťaženia). V úlohe biča môžu pôsobiť ako trámy.
Venujte pozornosť! Uťahovanie urobí horné a spodné. Horná časť musí byť vo vzdialenosti najmenej 500 mm od hrebeňa.
Etapy práce
Po spracovaní štítovej strechy môžete pokračovať v jej bezprostrednej konštrukcii.
V prvej fáze inštalácie by mala vybaviť mauerlat. Existujú dve možnosti. Ak sú steny vašej budovy vyrobené z dreva alebo guľatiny, potom najvyššia tyč bude hrať úlohu páskovania.
Pri dome z tehál je potrebné steny kovových tyčí s rezaným závitom do steny. Budú potrebné na pripevnenie dosky na nosné steny. Týmito montážnymi tyčami sú inštalované navzájom vo vzdialenosti 1-1,5 m, a to konkrétne na zvýšenie pevnosti a trvanlivosti konštrukcie. Priemer tyčí môže byť odlišný, ale nesmie byť menší ako 10 mm. Upevnenie sa vykonáva pomocou matic s podložkami alebo skrutkami. Medzi popruhy a muriva sa vykonáva hydroizolácia (vrstva strešného materiálu).
Venujte pozornosť! Ak nosné steny domu sú vyrobené z penového betónu, potom na montáž výkonovej dosky je potrebné vytvoriť pás z vystuženého betónu (výška od 200 do 300 mm) nad blokmi. Pred nalievaním betónu sa do výstuže vkladajú kovové tyče.
Aby bola dĺžka nožov nožnice rovnaká, musia byť Mauerlatové lúče umiestnené na protiľahlých oporných stenách striktne paralelné.

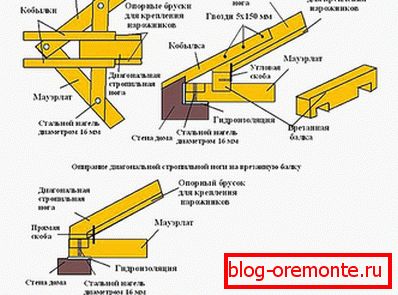

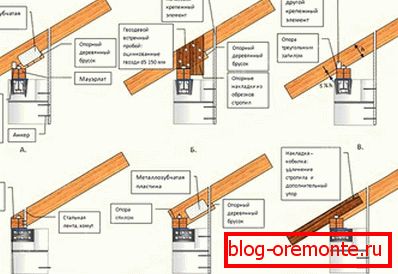

Po dokončení inštalácie páskovania pokračujte v inštalácii nožičiek nožov. Predtým je potrebné pomocou páskového meradla a ceruzky označiť polohu trámov na mauerláte. Potom by ste sa mali pripraviť na krokve. Za týmto účelom sa na dolnom konci krokve vytvorí rez na vytvorenie lepšej priľnavosti. Rez by mal byť približne 1/3 šírky krokvy. Ak chcete presne vypočítať polohu rezu a jeho uhla, môžete použiť vopred pripravenú šablónu alebo výkres.
Sklon strechy by nemal byť príliš šetrný a príliš strmý.
Venujte pozornosť! Existujú dva hlavné faktory, ktoré určujú, ktoré konkrétne predsudky si vybrať. Takže ak je dom postavený v oblasti so silnými poryvymi vetra, potom by mal byť svah okolo 15-20 °. To chráni strechu pred poškodením strešného materiálu počas nepriaznivého počasia. Ak sa rozhodnete usadiť v oblasti s množstvom ročných zrážok, potom urobte sklon 35-40 °. To zabezpečí rýchle zrážanie zrážok z náteru a predĺži životnosť strechy.

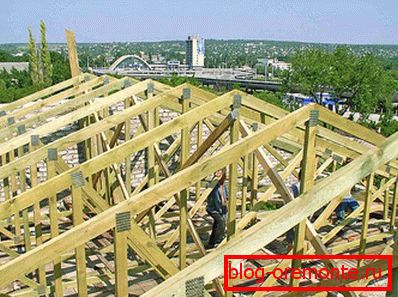

Pri inštalácii závesných nosníkov sú všetky nosníky vopred zostavené. Sú navzájom pripevnené pomocou kovových podložiek alebo skrutiek. Po montáži sú najprv namontované extrémne trojuholníky a potom sú nainštalované všetky prechodové trojuholníky. Všetky krokvy by mali byť pripevnené stehmi, po práci odmontované. V ďalšej fáze sú pripevnené filé, ktoré tvoria previs strechy. A po inštalácii všetkých krokví a plechoviek je krabica pripevnená a na hrebeň sú namontované masívne robustné dosky. Rebrový systém je zostavený a pripravený na prevádzku.
Pri inštalácii námorných krokví zostava začína inštaláciou potopeného lôžka, na ktorom sú namontované podpery. Potom sa na namontované podpery nainštalujú namontované hrebene, pevne pripevnené lištami. A až potom sa na drevo inštaluje nožná noha, ktorej dĺžka by mala mierne prekročiť jej dĺžku.
Po montáži nosníka zostáva len šitie presahu a štítov a potom inštalácia strešného materiálu. Pri tejto inštalácii štítová strecha môže byť považovaná za kompletnú. A aby ste sa rozhodli pre taký dôležitý a dôležitý krok, upozorňujeme vás na video, ktoré zobrazuje celý pracovný postup opísaný vyššie.
