Sklopenie strešnej strechy - zariadenie a výkresy

Šikmá strecha je pravdepodobne najpopulárnejšou typovou strechou strechy. Je vhodný na prekrývanie súkromných domov veľkých a malých priestorov, kúpeľov, dokonca aj altánov. Rozpoznateľná geometria mu dáva krovinkový systém bedrovej strechy, súboru podporných prvkov, ktoré pracujú ako rám.

Zložitosť tohto dizajnu spočíva vo veľkom počte komponentov a upevňovacích bodov, ktoré si vyžadujú špeciálne zručnosti a skúsenosti. Tento článok odpovie na otázky o tom, čo sa skladá z, aké materiály sa používajú na stavbu, ako aj ako vykonávať inštalačné práce.

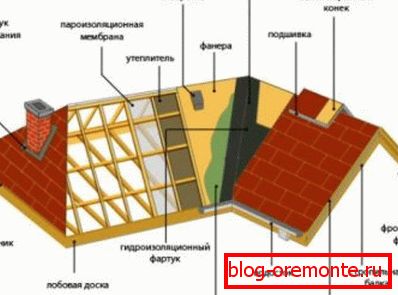

Konštrukcia bedrových striech

Strecha bokov je typu bedra, tzn. Je tvorená zo štyroch svahov, pričom roviny majú jednu spoločnú stranu. Dva svahy, ktoré nahrádzajú štíty nazývané bedrový alebo koniec, majú trojuholníkový tvar. A ďalšie dve, v podobe lichobežníka, označujú termín fasáda. Linka, v ktorej sa stretnú všetky štyri zjazdovky, je hrebeň, najvyššia časť strechy. Konštrukcia bedrového typu pozostáva z:

1. Hip svahy, ktoré majú tvar trojuholníka, umiestnené na mieste patriacom k štítom.
2. Fasádne rampy lichobežníkový tvar.
3. Hrebeň, čiara, ktorá tvorí hornú križovatku priehrad, vrcholy bedrovej strechy.
4. Presah vyčnievajúci za obvod domovej časti strechy, tvorený dĺžkou nožičiek nohavičiek alebo plátkov. Chráni povrch stien pred tavením a dažďovou vodou.
5. Krovinový systém bedrovej strechy, rám podopiera a rozkladá hmotnosť strešnej konštrukcie.
6. Strešný materiál, povlak, ktorý je položený na nožnicových stenách bedrovej strechy, aby ho chránil pred zrážkami.
7. Drenážny systém drenážnej vody na streche. Skladá sa z odkvapového žľabu, prívodného potrubia na vodu a odtokového potrubia a prenáša vlhkosť z povrchu krvi do kanalizačnej kanalizácie.
8. Snegozaderzhateli, prvky, ktoré neposkytujú snehové masy, ktoré sa nahromadili na streche, sa zrútili a zranili ľudí, ktorí prechádzajú.

Typy systémov priehrad

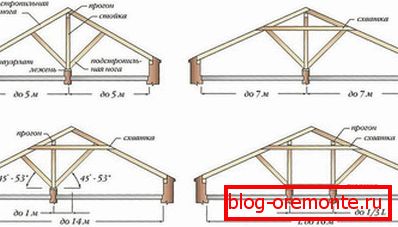

Strešný systém bedrovej strechy môže byť v troch typoch v závislosti od usporiadania krokien:

• Висячего. Это означает что стропила имеют опору на две точки: в верхней части на коньковый прогон, а в нижней на мауэрлат. Závesný zábradník испытывает нагрузки на прогиб, сжатие и распирание. Все эти силы оказывают на нее дестабилизирующее действие, поэтому необходимы дополнительные компенсирующие элементы – затяжки, ригели, бабки. Они усложняют конструирование и монтаж вальмовой крыши, поэтому опытные кровельщики советуют отказаться от висячих стропил, если есть такая возможность.
• Naslonnogo. Vďaka tomuto typu nosného systému bedrovej strechy sú krokvy podopierané tromi bodmi: v hornej časti hrebeňa, v strede pri stojane a v spodnej časti na výkonovej doske. Regály sú inštalované na vnútorných nosných stenách. Ďalšie zvislé podpery znižujú vychýlenie nožičiek nožov a eliminujú uchopovacie sily. Z tohto dôvodu sa nazálny systém považuje za spoľahlivejší a stabilnejší ako ten, ktorý je na konci a navyše je jednoduchšie inštalovať.
• Kombinovať. Tento termín znamená, že strešný systém pozostáva zo striedajúcich sa nylonových a vlečných prvkov. To je možné, ak stĺp alebo stĺpec nie je použitý ako podpera pre stojan, ale skôr ako vnútorná nosná oblasť. Strecha je otvoreného typu, to znamená, že všetky lúče a stĺpy nie sú skryté krytom, ale sú viditeľné.

Je to dôležité! Pomocou zaveseného nosníkového systému je možné zablokovať štruktúru, ktorá nie je väčšia ako 6 metrov. Použitie písaných krokvíc s jednou ďalšou podporou zvyšuje túto vzdialenosť až na 12 m, s dvoma - až 18 m.

Použité materiály

Strešný systém bedrového typu pozostáva zo súboru komponentov, ktoré odrážajú výkres, sú vyrobené z nasledujúcich materiálov:

1. Vyrobené z kovu. V tomto prípade použite rohy a nosníky z pozinkovaného kovu. Je to silný, odolný voči korózii, odolný materiál, ktorý odolá ťažkým nákladom. Kovové krokvy majú dve významné nevýhody - značnú hmotnosť a vysoké náklady. Preto je používanie kovu pri stavbe strechy extrémne zriedkavé, najmä v súkromnom byte.



2. Z dreva. Najbežnejšie používané drevo je tvrdé drevo, napríklad borovica. Výhody sú zrejmé - nízka hmotnosť, nízka cena, ľahké spracovanie. Slabým miestom dreveného krovu je náchylnosť na hnilobu, pôsobenie mikroorganizmov a škodcov. Tento problém sa však rieši liečbou antiseptickými zlúčeninami. Mimochodom, tí, ktorí sa starajú o požiarnu bezpečnosť, používajú viac spomaľovačov horenia.

Správne spracované a pripravené drevo je vynikajúci materiál na výrobu priehradového systému. Je omnoho ľahšie pracovať s ním, nevyžaduje špeciálny nástroj. Príjemná cena zníži náklady. Navyše, kovový rám strechy môže dovoliť len tým, ktorí sú presvedčení o bezpečnostnom rozpätí nadácie.

Systémové prvky

V závislosti od oblasti a vlastností rozloženia domu má krovinkový systém bedrovej strechy rôzne podoby, ale je založený na nasledujúcich prvkoch:

1. Mauerlat, ktorý predstavuje drevený profil 100 x 100 mm alebo 150 x 150 mm. Jeho úlohou je rovnomerne rozložiť hmotnosť strešnej konštrukcie okolo obvodu nosných stien. Spodné časti krokien nožov sú pripevnené k mauerlatu.
2. Lôžko z tyče o hrúbke 100 mm alebo viac, ktoré vykonáva funkciu mauerlatu na vnútorných ložiskových priečkach. Na stojane na montáž na zem.
3. Hrebenatý nosník, drevený nosník, ktorý je podopretý hornou časťou nožičiek. Spája vertikálny stojan.

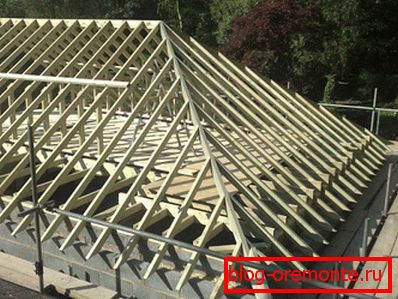

4. Diagonálne krokvy tvoria rebrá bedrových svahov. Sú pripevnené takým spôsobom, že pokračujú v hrebeni a rozchádzajú sa na rohy domu. V bedrovej streche sú štyri diagonálne krídlové ramená, sú pripevnené k hrebeňovému nosníku a k maurálu. Tieto ramenné nohy sú dlhé a vystavené ťažkým bremenom, takže ich hrúbka by mala byť dvojnásobná.



5. Bežné trámy, ktoré slúžia ako podporné lichobežníkové lúče. Na výrobu použitých dosiek veľkosti 50x150 mm alebo 100x150 mm. Horná časť obyčajných nožníc krídel spočíva na hrebeňovom nosníku a dolná časť na mauerláte. Krok medzi nimi je 60-120 cm, veľkosť použitého ohrievača a hmotnosť strešného materiálu ovplyvňujú jeho veľkosť.
6. Narozhniki, skrátené krokvy, pripevnené jednou stranou k uhlopriečke a druhou na výkonovú dosku. Vzdialenosť medzi dámami by nemala presiahnuť 70-80 cm a rozmery dreva nemajú veľký význam, pretože zaťaženie na nich nie je veľké.
7. Regály, to znamená vertikálne usporiadané podpery z dreva. Regály sú inštalované na kmeň, podopierajú nožnicu nohy v strednej časti alebo nosníku hrebeňa, v závislosti od povahy použitia podkrovia.
8. Uťahovacie, horizontálne prepojky medzi nohami každého pásu nosníkov. Utiahnutie krokví, odstránenie prasknutia na stenu. Skrutka umiestnená vysoko na hrebeň sa nazýva skrutkou a dolná časť sa používa ako podlahový nosník.
9. Podkosov, nožnícke nohy, ktoré sú umiestnené pod uhlom voči krokve na zníženie ich vychýlenia pod vlastnou hmotnosťou.
10. Sprengel, vertikálne podporuje diagonálne krokvy. Konštrukcie so zvislými stĺpmi a vodorovnými kontrakciami sa nazývajú priehradové nosníky.

Venujte pozornosť! Niektoré prvky krovu systému bedrovej strechy majú značnú dĺžku. A štandardná veľkosť dreva z dreva je obmedzená na šesť metrov. Aby sme sa dostali z tejto problematickej situácie, pokrývačmi vyrábame lepené alebo razidlá, zložené z dvoch alebo troch častí.

Mount Maurlat

Inštalácia mauerlatu je východiskovým bodom pre vytvorenie priehradového systému pre bedrovú strechu. Správna inštalácia poskytne spoľahlivú základňu pre krokvy. Počas výstavby domu z dreva alebo guľatiny je úloha mauerlatu vykonávaná hornými okrajmi. V budovách tehlových, plynových silikátových blokov sa fixuje nasledovne:

• V hornej časti stien sa vyrábajú debnenia a naleje sa do nich spevnený betónový pás, do ktorého sú vložené kovové čapy.
• Mauerlat bar ošetrený s hlbokou penetráciou antiseptických látok a v ňom vytvorte otvory pre kolíky. Okrem toho je umiestnenie otvorov vypočítané tak, aby sa nezhodovali s bodmi pripevnenia nožičiek, ale ležia medzi nimi.
• Po stuhnutí betónového pásu, ku ktorému dochádza v priebehu 2-3 dní, je na ňom namontovaná vodotesnosť. Tieto funkcie sa zvyčajne vykonávajú zloženou sójou v dvoch sójových bôboch.
• Mauerlat položil na hydroizoláciu a priťahoval sa kovovými kolíkmi.

Vezmite prosím na vedomie, že veľké množstvo otvorov znižuje pevnosť dosky, vyvoláva výskyt trhlín, chýb a znižuje podporné funkcie. Pamätajte, že v Mauerlate nikdy nevykonávajú odrezky pod krokvy, nie je možné porušiť jeho integritu!

Montážne fázy

Výsledok výpočtu vytvorený ručne alebo programom je pevne stanovený vytvorením výkresu, ktorý odráža rozmery a relatívnu polohu väzného systému, a potom sa začne zostavovať podľa nasledujúceho plánu:

• Namontujte výkonový štítok a lôžko podľa popisu v predchádzajúcom odseku. Rámy sú namontované na zemi, aby sa nezachovala ich vertikálna poloha, používajú sa dočasné vzpery, rohy sa kontrolujú na úrovni budovy. Hrebenatý nosník je pripevnený k stojanom pomocou kovových rohov alebo klincov.
• Ak to vyžaduje projekt, umiestnite vzpery z dreva. Horná časť nechtov sa prilepila v strede krokví a spodok do odtokov.
• Namontujte diagonálne trámy. Vykonajte dvojitý rám pod uhlom 45 stupňov a pripevnite ich k hrebeňu pomocou nechtov. Spodná časť nohy je pripevnená k mauerlatu pohyblivým spojom typu posúvača.



• Posilnite uhlopriečkové krokvy na priehradové nosníky. Priľahlé strany Mauerlata sa zapájajú do mlynčeka a tlačia do nej spodnú časť rozprašovača. Horná časť nahrádza diagonálne krokvy.

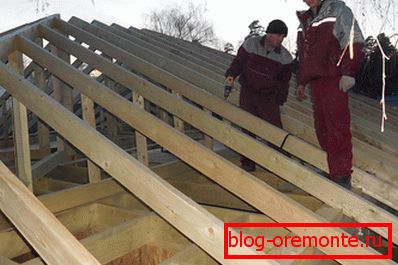

• Pripravená bežná zastávka. Najprv nainštalujte predný a zadný pár nožičiek, medzi nimi ťahajte kábel a vyrovnajte ho a položte zvyšok.



• Inštalácia nominovaných osôb. Vezmite jednu dosku, vyskúšajte ju, označte ju pod napätím a uhlopriečkami. Polovica vrtákov sa vyrába podľa tohto vzoru a zvyšok sa zrkadlí. Pripevnite ho k nechtom alebo rohom. Konce krokien zostávajú nezreteľné.
• Medzi diagonálnymi krokvami natahujú závit a orezávajú krokvy tak, aby ich dĺžka tvorila previs 40 až 50 cm.



• Položte prepravku. Schéma opláštenia sa vyberá podľa odporúčaní pre konkrétny druh strešného materiálu. Pre mäkkú, valcovanú strechu vytvorte spojitý plech OSB a pre dlažbu z kovovej dlaždice a vlnitej lepenky je vhodný.

Príslušný výpočet, podrobný výkres a vysokokvalitná inštalácia zaručujú dlhú životnosť a spoľahlivosť strešného nosníka.
