Sendvičové potrubie pre komín - ako si nainštalovať vlastné

Ak sa vám zdá, že inštalácia komína je len starostlivosťou o šťastných majiteľov krbov, potom s najväčšou pravdepodobnosťou plánujete získať súkromný dom. Majitelia domov so skúsenosťami vo svojich skúsenostiach vedia, že tento prvok vykurovacieho systému je potrebný aj pre plynové kotly, pomocou ktorých sa vykurovanie domu a organizácia dodávky teplej vody pre kachle vo vani.

A čo sa ruskému nepáči dobrý kúpeľ? Každé zariadenie generujúce teplo vyžaduje potrubie na výstup plynu, ktoré sa skladá zo vzduchu a produktov spaľovania paliva z miestnosti do atmosféry. Ak chcete vykonať túto prácu, skúsené kachle odporúčajú sendvičové komíny a aké sú, ako sa inštalácia vykonáva ručne, a dnešný článok vám povie, ako prejsť cez strechu.

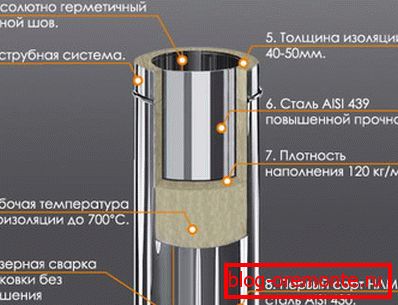

Sendvičová rúrková konštrukcia

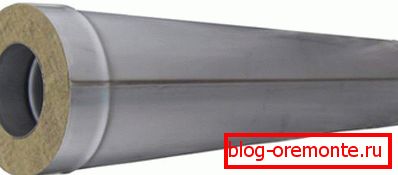

Všetko, čo súvisí s vykurovacím zariadením, je spojené s rizikom požiarov, najmä v drevených domoch. Štatistiky hovoria, že viac ako polovica požiarov sa vyskytuje, pretože majitelia domov urobili inštaláciu komína vlastnými rukami nesprávne. Na uľahčenie tejto úlohy a na ochranu domu pred požiarom použite sendvičové potrubie pre komín. Na prvý pohľad vyzerajú ako obyčajné výrobky z nehrdzavejúcej ocele, ale v skutočnosti majú trojvrstvovú štruktúru:

1. Vnútorný obrys. Valca s kruhovým prierezom z nehrdzavejúcej ocele so zvýšenou trvanlivosťou nie menšou ako 1 mm s prídavkom zinku alebo molybdénu. Vnútorná rúrka je vyrobená z plechu zváraním, aby sa získal utesnený šev. Vďaka vysokým antikoróznym vlastnostiam legovaná oceľ nepoškodzuje interakciu s vodou.
2. Izolačná vrstva. Medzi vnútornými a vonkajšími obvodmi je izolačná vrstva, ktorá vykonáva dve dôležité funkcie: "blokuje" teplo vnútri rúrky, zabraňuje zahrievaniu okolitých materiálov a nedovolí, aby sa dym ochladil pri prechode rúrkou tak, aby sa sady neusadzovali na jeho stenách. Ako tepelná izolácia sa používajú vláknité materiály s najvyššou triedou požiarnej odolnosti s pracovnou teplotou až do 700 stupňov, napríklad minerálna vlna na báze čadiča. Izolačná vrstva medzi obvodmi je 40-60 mm a hustota izolácie je 12o kg na meter kubický.
3. Vonkajší kryt. Vonkajší plášť sendvičovej rúry, vyrobený z nehrdzavejúcej ocele alebo iného typu kovu. Šev plášťa sa vykonáva laserovým zváraním, ktoré nepoškodzuje galvanickú vrstvu nehrdzavejúcej ocele a chráni ju pred koróziou. Náklady na rúry z mosadze a medi výrazne zvyšujú náklady na kladenie komína a inštalácia je odôvodnená nádherným vzhľadom.

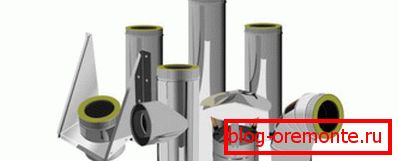

Ďalšie prvky dvojkomorového komína

Sendvičové rúry sú tvorené ďalšími prvkami: rovnými časťami, konármi, odpalinkami. Priemer výrobkov je závislý od výrobcu, takže musíte kupovať všetky časti komína jednej spoločnosti, ktoré sú ideálne vhodné pre seba.

Výhody sendvičových rúrok

Sendvičové komíny v porovnaní s bežnou nerezovou oceľou stojí pre majiteľa domu, ale ich cena rastie vďaka vyššej bezpečnosti a spoľahlivosti takéhoto systému, najmä ak sa inštalácia vykonáva ručne. Ich výhody zahŕňajú:

• Vynikajúca izolácia. Vnútorná tepelnoizolačná vrstva chráni okolité prvky priehradového systému pred ohňom a udržiava teplo vo vnútri potrubia. Sendvičové potrubie je ideálne na inštaláciu vonkajších komínov, ktoré nevedú cez strechu. Vo väčšine regiónov Ruska je ich inštalácia možná iba vtedy, ak je rúra izolovaná vlastnými rukami alebo vo výrobe.
• Žiadna kondenzácia. Pri konvenčných rúrach vznikajú kvôli rozdielom vnútorných a vonkajších teplôt vnútorné kondenzáty, ktoré sa usadzujú na komínoch a následne ničí komín. V sendvičových rúrach spôsobených tepelnou izoláciou nie je žiadny prechod dymu z pary do kvapaliny.
• Jednoduchá údržba. V sendvičových rúrach dym, ktorý prechádza z ohnišťa do atmosféry, sa neuchováva, takže sazby sa na stenách nevytvárajú, na rozdiel od rúrok z jedného kusu z nehrdzavejúcej ocele. Kvôli tomu komín, aj keď jeho priemer nie je veľký, nevyžaduje časté čistenie.
• Ľahkosť. S takmer rovnakými žiaruvzdornými vlastnosťami komínový sendvič váži niekoľkonásobne menej ako tehly, takže jeho inštalácia nezahŕňa spevnenie základov.
• Estetika. V porovnaní s jednostranným potrubím z legovanej ocele, tepelne izolované vlastnými rukami, sendvičové rúrky vyzerajú elegantnejšie a viac prezentovateľné.
• Jednoduchá inštalácia. Vďaka prírube alebo bajonetovej montáži môže byť sendvičová rúra ľahko zmontovaná vlastnými rukami a komín prechádza strechou.

Pri výpočte komína s vlastnými rukami je pre vykurovacie zariadenie potrebné inštrukcie s uvedením výkonu a veľkosti vtoku, na základe týchto údajov sa určí priemer potrubia potrebného na poskytnutie ťahu.

Zásady montáže sendvičového komína

Ak chcete používať ohrievač bez strachu z požiaru, otravy oxidom uhoľnatým, je potrebné položiť komín, riadený pravidlami požiarnej bezpečnosti a stavebných predpisov:

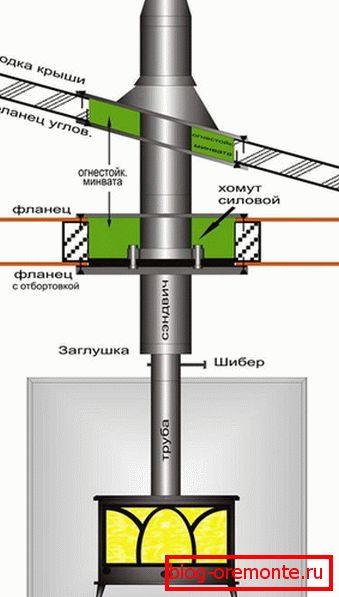

1. V miestach, kde je potrebný priechod komína cez strop, steny alebo strechu, je potrebné použiť inštaláciu dodatočnej tepelnej izolácie prostredníctvom oceľového potrubia alebo odbočkového potrubia.
2. Nepripojujte sendvičové potrubie priamo do prívodu ohrievača. Odporúča sa použiť sendvičové potrubie na vonkajších častiach komína, keď už bol dokončený priechod stien alebo strechou.
3. Miesta, kde je priechod komína v bezprostrednej blízkosti stien, chránený listami žiaruvzdorného materiálu, ako je azbest.
4. Ak sa inštalácia vykonáva ručne, uistite sa, že dĺžka vodorovných častí, ktoré nepriaznivo ovplyvňujú ťahovú silu, nepresiahne 100 cm.
5. Priemer sendvičovej rúrky vyrobenej z ocele po celej dĺžke by nemal byť menší ako vstupné potrubie ohrievača.
6. Komínový oceľový komín musí byť zostavený s vlastnými rukami tak, aby spoje neklesli na priechod potrubia cez strechu.
7. Ak chcete dostať priechod cez strechu do medzery medzi prvkami systému priehradového nosníka, použite ohyby. Sendvičové trubky majú bočné časti s uhlom 45 stupňov, ak potrebujete otáčanie o 90 stupňov, potrebujete dve ramená.
8. Priemer všetkých prvkov komína musí byť rovnaký, aby sa v kĺboch ​​nevytvorili žiadne medzery. Oceľové svorky a protipožiarne tesnenie sa používajú na utesnenie spoja.
9. V spodnej časti komína sa vykonáva inštalácia revízie, dverí alebo skla, cez ktoré ovláda stav komína.

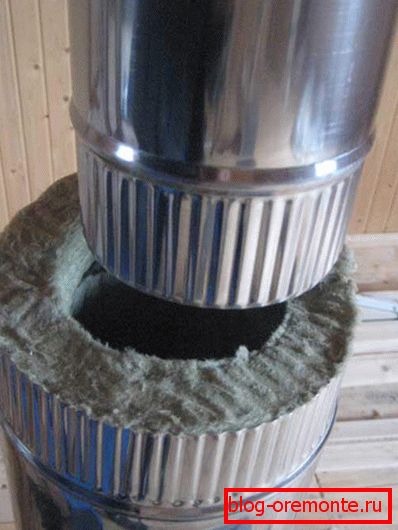

Inštalácia vnútorného obrysu rúrky sa vykonáva "kondenzátom", to znamená, že každý nasledujúci prvok je vložený do predchádzajúceho. A vonkajšie puzdro je pripojené "kondenzátom", naopak, horný segment je umiestnený na spodnej časti.

Postupnosť inštalácie

Inštalácia komínov вполне можно выполнить своими руками, если запастись необходимым инструментами и материалами, соблюдать несложную технологию. Перед установкой готовят места, где будет выполняться проход дымохода через перекрытия и крышу. Для этого вырезают отверстие, размер которого позволит свободно вывести трубу. Проход защищают от перегрева от соприкосновения с трубой с помощью проходного короба из металла или асбеста. Первый одноконтурный сегмент соединяют с патрубком отопительного прибора, стягивая кожухом. Затем устанавливают следующие элементы дымохода.

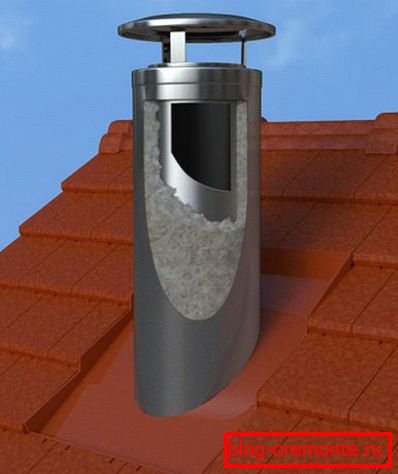

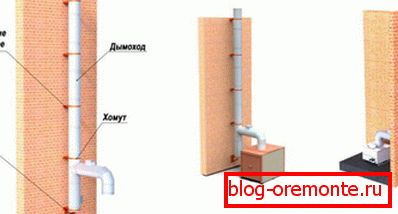

Montáž túb, lakťov a ohybov sa vykonáva pomocou konzol upevnených na steny každých 2 m. Komín sa umiestni na strechu vo vzdialenosti 50-150 cm od najvyššieho bodu a jeho výška musí byť aspoň o 0,5 m vyššia ako hrebeň. Inštalácia komínov с помощью сэндвич труб делает эксплуатацию отопительных приборов безопаснее и снижает теплопотери, что сокращает средства на обогрев дома на 10% за сезон.
