Samotná strecha

Strecha, pod ktorou sú obývacie izby, sa nazývajú podkrovie. V tejto štruktúre nie je stanovený strop. Tento dizajn umožňuje zvýšiť celkový objem miestnosti a urobiť to s minimálnymi investíciami do materiálov. Strechy môžu mať iný tvar, ale najpopulárnejšia je štítová šikmá strecha. V článku sa dozvieme, ako vytvoriť mansardovú strechu s vlastnými rukami.

Vykonávanie projektových prác

Po prvé, je potrebné vykonať štúdie o základoch a stenách. Konštrukcia zlomenej strechy je oveľa komplikovanejšia a ťažšia ako štandardná, preto pre jej konštrukciu je potrebná silná základňa. Pri štúdiu stien a základov je potrebné zistiť, či odolá tomuto typu strechy. Ak je strecha manzarda naplánovaná na prípravu výstavby budovy, všetky prvky by sa mali vziať do úvahy pri návrhu.

Voľba tvaru strechy by mala byť braná zodpovedne. Rovnako ako pri chybách vo výpočtoch alebo pri nesprávnom výbere parametrov sa strecha môže zrútiť, a tým aj všetky nosné konštrukcie.

Najlepšie je zveriť projekt odborníkom. Moderné technológie umožňujú vykonať všetky potrebné výpočty pomocou špeciálnych počítačových programov. S ich pomocou sa vypočítajú optimálne uhly naklonenia a ďalšie charakteristiky pomocou počiatočných parametrov. Najmä preto, že všetky výpočty sa robia v súlade so SNiPs.

Úroveň výšky stropu je hlavnou požiadavkou pre komfortné podkrovie. Mala by byť od dvoch a pol metrov a viac. Zlomená strešná línia by mala byť umiestnená približne na 2,8 metra. V tomto prípade sa berie do úvahy hrúbka izolačnej vrstvy, výčnelky podláh a povrchová úprava stien zvnútra.

Pred začiatkom inštalácie je potrebné vypracovať jasnú plánovú schému, v ktorej sú uvedené všetky lineárne parametre budovy, rozložené rohy a celková výška domu.

Technické pojmy

• Lúč, ktorý vykonáva funkciu podpery, ktorá prenáša záťaž z dolných koncov krokien na horný koniec stien konštrukcie, sa nazýva mauerlat.
• Konštrukcia drevených trámov, ktoré tvoria hlavnú formu strechy, sa nazývajú krokvy.
• Výkonná tyč, ktorá podporuje uťahovanie a rovnomerné rozdelenie zaťaženia medzi jednotlivé krokvy, sa nazýva zavesenie.
• Preglejkové dosky alebo ploché dosky, ktoré slúžia na pokladanie strešného materiálu, sa nazývajú prepravky.

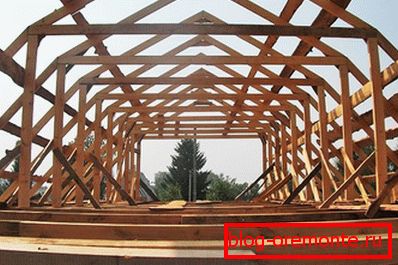

Strešný rám

Po prvé, na všetkých štyroch stranách budovy je inštalovaný mauerlat, ktorý je nosným lúčom, ktorý umožňuje prenášať zaťaženie na steny domu z lapača. Ak je hlavná konštrukcia vyrobená z dreva, potom najvyššie drevo alebo horná guľatina môže byť hlavná doska. V miestnostiach z tehál alebo blokov je nosná tyč pripevnená pomocou čapov alebo kotviacich prvkov, ktoré sú pri pokládke už umiestnené v stenách. Takéto drevo má prierez 10-15 centimetrov a je vyrobené len z mäkkého dreva. Na vnútornom povrchu steny domu je zarovnaný mauerlat. To, čo zostáva vonku potom, je zdokonalené pomocou dekoratívneho muriva.

Nosná tyč je umiestnená na hornej strane kotvových skrutiek a pevne stlačená, takže na jej povrchu sú prehĺbené zárezy. Na týchto značkách sú vŕtané potrebné otvory pre následné upevnenie. Drevo môžete označiť ruletou, ale prvá možnosť je vhodnejšia a presnejšia. Na povrch steny je položená vodotesnosť. Ako môže byť použitý strešný materiál, umiestniť ho do dvoch vrstiev. Na vodovzdornú vrstvu na čapče sa nasadí mauerlat a matice sa utiahnu.

Na stenách je nainštalovaná nosná tyč pomocou zátky z dreva. Podlahové nosníky sú vyrobené z ihličnatého dreva s prierezom veľkosti 100 × 200 mm. Tieto lúče sú umiestnené na mauerlat tak, aby vyčnievali tridsať až päťdesiat centimetrov za stenou. Môžete ich dať do špeciálnych vreciek, ktoré sa vyrábajú počas výstavby stien. Pri položení na mauerlat sú nosníky upevnené kovovými rohmi a samoreznými skrutkami. Aby sa lopatka rovnomerne položila, najprv sa pripevnia extrémne lúče, potom sa na ťahanú šnúru nainštalujú stredné trámy.

Venujte pozornosť! Podlahové nosníky sú inštalované v krokoch od 50 do 100 centimetrov. Odborníci však odporúčajú optimálny krok - šesťdesiat centimetrov. Také usporiadanie medzipriestorového priestoru umožňuje pokladanie tepelného izolátora bez jeho rezania.

Na ich vyrovnanie vo výške sú zdobené alebo použité drevené obloženia.

Pri montáži regálov pomocou vreciek v murive sú ich konce ošetrené špeciálnym kvapalným hydroizolačným materiálom a zabalené do strešného materiálu. Zarovnajte ich pomocou podobného vzoru pomocou kábla.

Rámy sú namontované na nosníky, ktoré sú umiestnené na okrajoch. Vyrábajú sa z prierezu sto sto päťdesiat milimetrov.

Inštalačná čiara a výška sú v príslušnom výkrese preddefinované. Uistite sa, že používate zariadenie s názvom úroveň, rovnako ako olovnica pre vyrovnávacie regály. Potom sú dočasne upevnené v kolmom smere pomocou hákmi, ktoré ich zabezpečujú naprieč a pozdĺž axiálnej časti strechy.

Všetky tieto opatrenia sa prijímajú tak, aby boli regály inštalované bez odchýlok. Pri bodnutí môžete použiť ľubovoľný strom. Sú pripevnené k regálom s nechtami. Po zasunutí regálov na okraji sa kábel opäť roztiahne medzi nimi. Sú to vedené pri inštalácii stredných regálov. Ich rozstup by mal byť rovný rozstupu nosníkov. Pri vykonávaní postupnosti takýchto prác by mali byť výsledkom dva rady stojanov, ktoré majú rovnakú výšku a navzájom paralelné.

inštalácia

Na už nainštalovaných regáloch namontujte a pripevnite tzv. Nosníky s priemerom päťdesiat až sto päťdesiat. Upevnenie je vyrobené z nehrdzavejúcej ocele o sto päťdesiatich mm, ako aj z kovových rohov, ktoré sú pripevnené samořeznými skrutkami. Na hornej časti nosníkov sú umiestnené skrutky, ktoré sú vyrobené z dosiek s rozmermi: 50 mm, hrúbka a šírka 200 mm. Úzka strana je smerom dole, čo umožňuje väčšiu tuhosť. Počas operácie sa skrutka nenačíta, preto sú ich rozmery považované za optimálne. Ale aby sa vylúčila deformácia a zvýšila spoľahlivosť počas inštalácie, dočasné podpery sú dodatočne umiestnené pod priečnikmi. Ide o dosky, ktorých hrúbka musí byť najmenej dvadsaťpäť milimetrov. Dočasne a na vrchu priečnika sa upevňujú dosky, kým sa nezačne inštalovať krokvy. Ďalšie upínacie prvky nie sú namontované uprostred upchatia, takže sa počas inštalácie nestanú prekážkou.

Po nainštalovaní a upevnení skrutiek, stojanov a nosníkov je potrebné získať dostatočne pevnú konštrukciu, ktorá obmedzí priestor v podkroví. V budúcnosti bude podliehať ešte väčšiemu posilneniu s použitím kontrakcií a zátvoriek.

Nižšie krokvy sú vyrobené z dosiek s priemerom v rozmeroch: päťdesiat až sto padesát milimetrov. Na začiatok je šablóna vyrobená z dosiek menšej hrúbky. Takže sú rýchlejšie a ľahšie spracovateľné. Umiestnenie takejto dosky na horný nosník s kriedou alebo ceruzkou na ňom nakreslí podobu rezu a potom budú značky vyrezané zo značiek. Šablóna sa aplikuje na beh na tých miestach, kde sa plánuje inštalácia krokien. Ak na všetkých miestach dôjde k úplnej náhode, horná časť všetkých pripravených krokiet sa vyrezá pomocou tejto šablóny. Spodný koniec krokien, ktorý by mal ležať na mauerláte v blízkosti stropných nosníkov, je narezaný na miesto, kde bude pripevnený. Krovy sú upevnené kovovými rohmi, skrutkami a klincami.

Venujte pozornosť! Pokiaľ ide o horné trámy, musíte najskôr uviesť geometrické centrum strechy. To sa deje pomocou dočasného nosiča, ktorý je pripevnený k elektrickej doske s jedným koncom a uťahovacím zariadením umiestneným na konci strechy.

Práca sa vykonáva takým spôsobom, že jeden z okrajov tejto dočasnej dosky zodpovedá stredu budúcej strechy. Na tomto okraji sú krokvy zarovnané. Opäť sa pripravuje šablóna z plochého doska s priečnymi rozmermi dvadsaťpäť až sto padesát milimetrov. Aplikuje sa na okraj predtým nainštalovanej dosky na príslušnej úrovni a na nosník, na ktorom sú podopierané dolné trámy.

Píly sú označené na oboch koncoch dosky a vzor je vyrezaný podľa označenia. Overenie definície strediska sa vykonáva pripojením pilových častí šablóny k obom stranám strechy. Ak počas inštalácie regálov je splnená podmienka rovnobežnosti, potom by nemali byť žiadne problémy s inštaláciou horných trámov. Koniec koncov, všetky majú presne rovnakú veľkosť.

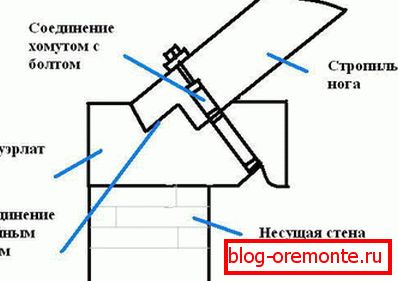

Použitím vytvorenej šablóny sa vykoná potrebné množstvo a zodpovedajúca konfigurácia nožičiek. Na montážnych nosníkoch a trámoch sú inštalované. V hornej časti sú upevnené pomocou kovových platničiek pomocou samorezných skrutiek. V samotnom priebehu sa krovy vkladajú do rezov a upevňujú sa pomocou špeciálnych kovových uhlov a skrutiek.

Venujte pozornosť! Aby mohli krokvy stojace prísne vertikálne, sú dodatočne vystužené vzperami. Spodný koniec sú nastavené na utiahnutie.

Inštalácia zostávajúcich krokiet sa vykonáva podobným spôsobom. Výber kusov dosiek s veľkosťou dvadsaťpäť až sto padesát milimetrov, namontované závesné regály. Horné okraje zavesenia sú pripevnené na mieste, kde sú spojené krokvy, a spodné okraje na utiahnutie.

Na krokve, ktoré sú umiestnené v spodnej časti, sú namontované vzpery. Sú vyrobené z dosiek s rozmermi v priereze päťdesiat až sto padesát milimetrov. Spočívajú na šikmom spodnom rezu nosného nosníka a sú upevnené kovovými rohmi. Horné okraje sú prilepené na krokve zo strany. Okrem toho sú vyvŕtané otvory. Do nich sú zasunuté skrutky a dotiahnuté matice. Keď sú nainštalované spodné vzpery, všetky dočasné upevnenia sú odstránené.

Teraz je čas lepiť štítky. Sú opláštenými takým spôsobom, že je priestor pre otváranie dverí a okien. Pri položení nosníkov do nástenných vreciek na spodných krokvách vystužte špeciálne dosky, ktoré pokračujú v rade krokví a vytvárajú odkvapy strechy. Oni sú nazývaní filly.

Ak sa znášanie vykonáva na mauerlat, potom nie je potrebné používať kliešte.

Teraz musíte vytvoriť prepravku. Jeho typ závisí od materiálu strešnej krytiny. Pri použití strešného materiálu alebo strešných krytín je prepravka pevne namontovaná bez medzery. Na prepravu je povinné nainštalovať hydroizolačný materiál. Potom môžete začať položiť strešný materiál. Ak bola postavená manzardová strecha so zlomenou konfiguráciou, nepotrebuje žiadnu izoláciu. Izolácia podliehajúcich stien a stropu.

Podkrovná miestnosť je celkom priestranná, čo zabezpečuje dobré odvetranie podkrovia. Súčasne v lete je vykurovanie všetkých izieb v podkroví zmenšené a v zime je dodatočná izolácia. Za týmto účelom sú okná ponechané v štítoch, aby sa zlepšil proces vetrania.

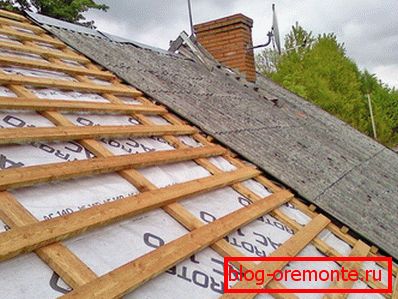

Vlastnosti prepraviek

Prepravka je navrhnutá na vykonávanie niekoľkých funkcií:

• prerozdeľovanie a prenos hmotnosti strešnej krytiny na krokve;
• vytvorenie dodatočného zväzku krokiev systému;
• základ pre inštaláciu strešného plátna.

Prepravka môže byť jednoplášťová alebo dvojvrstvová, pevná alebo s výbojom. Na prístroji strechy z bridlice sa kovová dlažba obreshetka vykonáva z dosiek, ktoré sa pripevňujú k nechtovým tyčiam. V tomto prípade sa vzdialenosť medzi susednými doskami môže meniť v rozmedzí 15 až 30 centimetrov. Konečné rozhodnutie sa vykoná pri použití konkrétneho typu pokrytia.

Pri montáži mäkkého materiálu strešnej krytiny sa používa pevný typ laty. V tomto prípade sa používajú vrstvy preglejky odolné voči vlhkosti alebo sú orientované drevotrieskové dosky. Možno použiť borovicový drevený materiál vo forme rezanej dosky.

Venujte pozornosť! Pri montáži takejto lišty je potrebné vziať do úvahy, že materiál položený na lište bude opakovať všetky obrysy jeho vonkajšieho povrchu. Potom by mal byť rám silný a hladký.

Pri položení materiálu laty je potrebné použiť špeciálnu konštrukčnú šnúru, pomocou ktorej dosky alebo dosky ležia presne, striktne paralelné. Pred upevnením by mal byť materiál ošetrený antiseptikom, ktorý ho ochráni pred hubami, predčasným rozpadom a vlhkosťou.

Materiál na výrobu debničiek by mal byť vysoko kvalitný a hladký, uprednostňovaný je drevo prvej alebo druhej triedy bez mnohých uzlov a iných defektov.

Venujte pozornosť! Povinná požiadavka - strom musí byť predsušený, inak dôjde k deformácii dosiek počas sušenia.

Pre zrozumiteľnosť, montáž strešné mansard strechu, môžete sledovať videá na internete.
