Pripojenie ramien
Každá stavba pozostáva zo súboru aktivít a možno jednou z najdôležitejších fáz je inštalácia strešného nosníka. Vykonáva funkcie ložísk strechy a strecha zasa chráni zvyšok konštrukcie pred negatívnymi vplyvmi prostredia. Preto môžeme povedať, že prioritou je zabezpečenie pevnosti a stability rámového nosníka. Veľa závisí od toho, ako je pripojenie vykonané. Toto bude uvedené nižšie.
Druhy zlúčenín
Treba poznamenať, že hlavné rozdiely medzi zlúčeninami sú spravidla spôsobené miestom ich lokalizácie. A na tomto základe môžu byť uzly pripojenia krokvy rozdelené do niekoľkých samostatných skupín:
- spájajúcej krídlovú nohu s mauerlatom,
- spojenie nohových nožov medzi sebou,

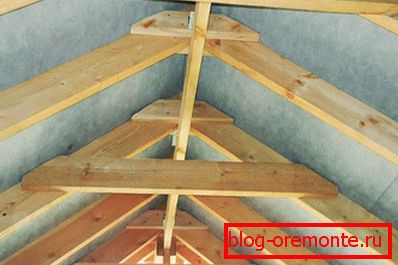

- spojenie nosníkov a hrebeňového nosníka,
- spojenie nožičiek nožov a prídavných prvkov lapačského systému (vzpery, priečky, bály),
- spojenie komponentov krokien pri spájaní prvkov.
Každé z týchto spojení môže byť vytvorené rôznymi spôsobmi, ktorých realizácia je trochu odlišná od technologickej. Rôzne spoje budú vyrobené s použitím rôznych spojovacích prostriedkov. Na lepšie pochopenie predmetu a nuansy diela by sa každá z metód pripojenia mala posudzovať samostatne.
Spojenie jednotlivých častí

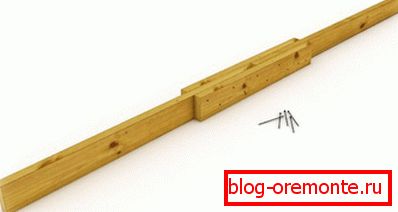

Butt. Kĺbové spojky by sa mali považovať za jeden z hlavných spôsobov spojenia prvkov krovu. Pri takomto spojení sa upevnené časti navzájom dotýkajú. V podstate sa táto metóda používa na zväčšenie dĺžky prvkov, napríklad nožičiek. Konce komponentov, ktoré je potrebné spojiť, sa odrežú pod uhlom 90 ° a potom sa spájajú a spájajú pomocou prekryvov. Môžete použiť ako orezávacie drevené dosky a špeciálne plechy.
Venujte pozornosť! Pripevniť obloženie môže byť klince alebo skrutky, ale je potrebné mať na pamäti, že musia byť umiestnené v šachovnici vzor.
Metóda rezu. Ďalším spôsobom pripojenia častí nosníka je takzvaná metóda šikmého hemu. Táto technika sa používa aj pri pripojení komponentov nosníkov na krovu. V tomto prípade sú konce dielov, ktoré majú byť spojené, odrezané pod uhlom 45 °, po ktorom sa vzájomne ukotvia. Potom je vyvŕtaný priechodný otvor, do ktorého je zasunutá závitová tyč, s ktorou sú prvky priťahované.
Venujte pozornosť! Pri uťahovaní by sa mali používať široké podložky, aby sa zabránilo vzniku prasklín.

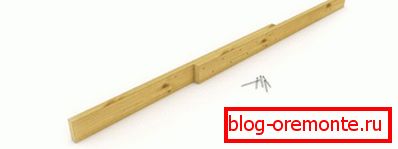

Vnahlest. Ďalšia možnosť upevnenia jednotlivých častí v priehradovom systéme sa prekrýva. Táto metóda je charakterizovaná skutočnosťou, že spojené časti sa navzájom prekrývajú s určitou dĺžkou lopatky a sú upevnené skrutkami alebo klincami. Preto je bežné kombinovať jednotlivé časti kontajnerových nožičiek, ak ich dĺžka nestačí. Rovnaká metóda sa môže použiť aj pri montáži dlhých krokví troch komponentov, keď je jedna časť upnutá medzi dvoma inými a upevnená samočinnými skrutkami.
Venujte pozornosť! Ak sa používajú kompozitné nosníky, ich tuhosť musí byť rovnomerná po celej dĺžke. Ak to nie je zaistené, strecha sa môže deformovať.
Spojte krokve navzájom

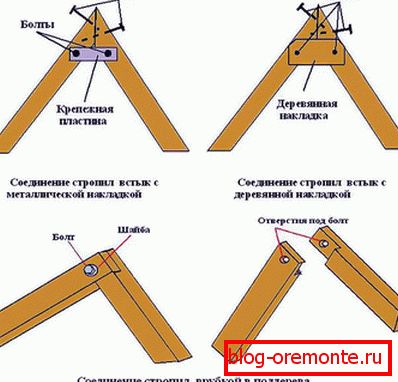

Pokiaľ ide o kĺby raft nohy medzi sebou v hornej časti, tam môžu byť tiež rôzne možnosti tu.
- Klenby sa môžu prekrývať. To znamená, že je to skutočnosť, že prvky krokvy sú na seba nad sebou, po ktorých je priechodný otvor vyvŕtaný a časti sú priťahované buď skrutkou s maticou alebo závitovým čapom. Zároveň by mali byť na oboch stranách vysadené široké podložky.

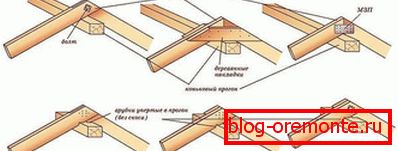

- Krovy môžu byť spojené pod uhlom. Za týmto účelom sú konce vyrezané v pravom uhle, navzájom spojené alebo na hrebeňový nosník a utiahnuté klincami alebo samoreznými skrutkami. Pri absencii hrebeňového lúča môžu byť nožnice krokvy spojené pomocou špeciálnej montážnej dosky, ktorá je umiestnená na oboch stranách. Skrutky alebo závitové tyče sa vkladajú do priechodných otvorov v doskách a krokvách a prvky sú utiahnuté.
- Ďalším spôsobom, ako spojiť nožnicové končatiny v korčule, je spôsob rezania polovičných stromov. V takomto prípade priamočiare píly alebo pílka na oboch nožnicových nožičkách vyrezávajú zárezy až na polovicu hrúbky nosníka. Potom sú diely spojené a priechodný otvor je vytvorený v dokovacom bode, cez ktorý sú prvky navzájom priťahované skrutkou.
Spojenie nosníkov a Mauerlat
Spolu s inými vecami je potrebné zvážiť spôsoby pripojenia nožičiek nožov a výkonovej dosky. Tento uzol pripojenia zohráva dôležitú úlohu, pretože je vďaka nemu, že celý systém priehrad je pripevnený k zvyšku stavebného rámu. Spojenie sa môže uskutočniť niekoľkými spôsobmi.

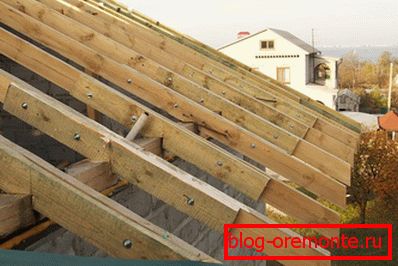

- Spojenie s rezom v krovine. V tomto prípade sa urobí rez v nosníku, až do tretiny hrúbky nosníka, ktorá hrá úlohu typu drážky. Účelom rezu je pôsobiť proti rôznym posunom krokve vzhľadom na výkonovú platňu. Po inštalácii prvkov sú upevnené pomocou troch klince, z ktorých dva sú poháňané v uhle k rovine Mauerlatu a tretí je vertikálne. Preto je spojenie dosť silné.
- Tiež je možné pripevniť nožnicu pomocou špeciálne namontovaného nosného nosníka. Je pripevnený k elektrickej doske a nožnicová opierka spočíva na nej. Aby sa zabránilo posunutiu po stranách nosnej priečky, sú nainštalované fixné kovové rohy.
Pokiaľ ide o to, ako sú spojené ďalšie prvky systému priehrad, rôzne vzpery, vystuženie, uťahovanie a vzpieranie, malo by sa povedať, že to môže byť vykonané niektorým z uvedených spôsobov. Všetko závisí od prípadu.
Je tiež potrebné dodať, že ako spotrebný materiál používaný pri montáži nosného systému môžu byť použité ako bežné klince, tak aj samorezné skrutky, drevené kliny, skrutky alebo závitové tyče.
Na záver vyššie, môžete pridať niekoľko slov o tom, že aj napriek spôsobu, akým budú jednotlivé elementy väzobného systému namontované, je dôležité pamätať si na jedno pravidlo. Zbytočne pevné upevňovacie prvky sú extrémne nežiaduce. Faktom je, že strom s poklesmi teploty a vlhkosti má tendenciu do istej miery zmeniť jeho veľkosť, a to rozšírenie a kontrakciu. Je to prirodzený proces.
Venujte pozornosť! Ak sú všetky upevnenia zbytočne tuhé, môže to viesť k narušeniu integrity celej konštrukcie.
Mimochodom, môže dôjsť k určitým deformáciám v dôsledku zmršťovania pôdy, takže sa zdá, že toto pravidlo je vo väčšine prípadov dosť relevantné.
