Nerezová komínová inštalácia

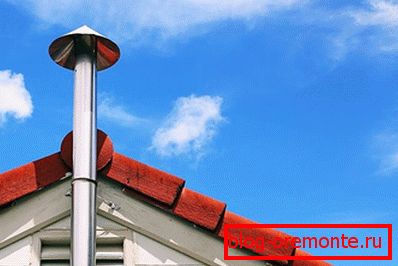

Komíny sú potrebné na odstránenie plynov vznikajúcich pri spaľovaní paliva. Prispievajú k vytvoreniu trakcie, čo zvyšuje účinnosť vykurovacieho systému. Hlavnou požiadavkou na kvalitu je tesnosť, ktorá zabraňuje úniku oxidu uhoľnatého. Pre svoje zariadenia sa používajú odolné materiály odolné voči pôsobeniu kyseliny a vysokej teploty. Jeden z najspoľahlivejších a najpopulárnejších modelov sa stal nerezovým potrubím. Univerzálny systém je kompatibilný s akýmkoľvek druhom kotlov a krbov, je umiestnený mimo a vnútri budovy, inštalácia komína z nehrdzavejúcej ocele je jednoduchá a cenovo dostupná.

druh

Sady pre montáž na komín sú vyrábané v dvoch typoch:

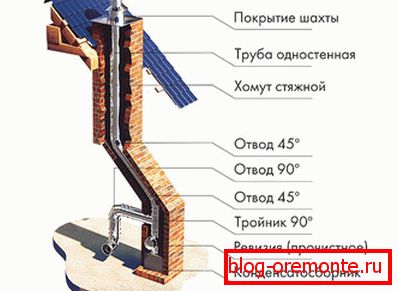

1. Jednostenný alebo mono systém - rúrka zo zváraného oceľového plechu bez izolácie. Tento dizajn je cenovo dostupný, ale obmedzuje sa na inštaláciu v interiéri. Návrh môže byť upevnený vnútri murovaného komína. Jednovrstvový kov je obmedzený aplikačnou teplotou až do 450 stupňov. Vlnitá nehrdzavejúca oceľ platí aj pre jednovrstvové systémy, odporúča sa použiť na zakrivené časti kanálu.
2. Sendvičové potrubie pozostávajúce z dvoch kovových obrysov oddelených vrstvou čadičového vlákna. Tepelne odolná izolácia poskytuje dobrú tepelnú izoláciu a prispieva k zvýšeniu bezpečnosti celého systému. Takýto komín je univerzálny - je namontovaný v interiéri a vonku. Hrúbka izolácie je 30-100 mm, zvolená v závislosti od zimnej teploty v regióne.

Venujte pozornosť! Systémy sú vyrobené z ocele rôznych tried, jeho vlastnosti a rozsah sú ovplyvnené percentom nečistôt z chrómu, niklu, titánu, molybdénu a iných kovov. Všetky tieto prvky tvoria zliatiny charakterizované rôznou odolnosťou voči kyselinám a vysokou teplotou.

• AISI 409 - obsahuje 10-12% chrómu, stabilizácia s titánom zvyšuje tepelnú odolnosť a odolnosť voči korózii, kov je dobre zváraný, tvorí silný hermetický šev. Používa sa na zariadenia na tuhé palivá.
• AISI 430 - sa vyznačuje malým odporom voči agresívnemu prostrediu, ktorý sa používa na výrobu vonkajšieho plášťa sendvičovej rúry.
• AISI 321 - zliatina je určená na použitie pri vysokých teplotách od 600 do 800 stupňov, obsah chrómu je 17 - 19%, nikel - 9 - 11% poskytuje materiálovú pružnosť a odolnosť voči korózii.
• AISI 316 - pozostáva z prísady niklu a molybdénu, tieto kovy výrazne zvyšujú odolnosť voči kyselinám a teplu, materiál sa používa na výrobu komponentov pre kotly na kvapalné palivá.
• AISI 309 je tepelne odolná nehrdzavejúca oceľ s vysokým obsahom chrómu (22-24%), prevádzkovou teplotou do 900 ° C.
• AISI 304- opakuje charakteristiky značky 316, ale obsahuje menej legujúcich prísad, preto stojí menej.
• AISI 310S - sa líšia v tepelnej odolnosti na 1 000 stupňov a vysoký stupeň odolnosti proti korózii, má dlhú dobu prevádzky.

Silné a slabé stránky

Komínové systémy z nehrdzavejúcej ocele spĺňajú všetky požiadavky na bezpečné a spoľahlivé kanály na vypúšťanie spalín:

• minimálne množstvo spaľovacích produktov sa usadzuje na hladkom povrchu;
• odolné voči kyslým zlúčeninám vytvoreným zo spaľovacích produktov;
• hmotnosť konštrukcie nevyžaduje samostatný základ, na rozdiel od keramického systému;
• vysoký stupeň tesnosti;
• modulárny systém zjednodušuje inštaláciu;
• Použitie sendvičových rúr zabezpečuje požiarnu bezpečnosť.

Jednoduchá konštrukcia trubice je ohrievaná na vysokú teplotu и может послужить причиной пожара, поэтому проходы через перекрытия нужно тщательно теплоизолировать. inštalácia такого дымохода снаружи невозможен без утепления, иначе будет образовываться избыточное количество конденсата. Сэндвич-труба более универсальна и надежна, но со временем из-за расширения и сжатия металла происходит снижение герметичности сварного шва. Поэтому перед монтажом шов обрабатывают термостойким герметиком.

Kompletná sada

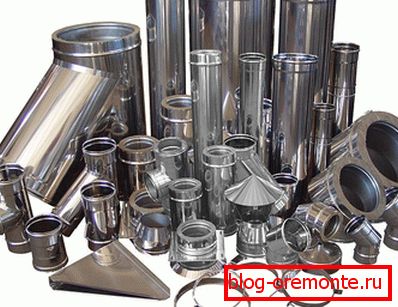

Komín z nehrdzavejúcej ocele pozostáva z niekoľkých modulov, ktoré sú spojené v určitom poradí. Súprava obsahuje:

• T-kusy inštalované v spojení viacerých prvkov;
• rovná dĺžka potrubia od 0,33 do 1 m;
• koleno, reverz, s uhlom 45 °;
• Výstup 90 ° pre pripojenie výtokovej dýzy a komínového systému;
• nádrž na odber kondenzátu;
• prvok pre audit a čistenie;
• viečko s uzáverom;
• spojovacieho materiálu.

Pravidlá polohy

Pri navrhovaní inštalácie takýchto systémov na vypúšťanie spalín zohľadňujú normy stanovené technickými normami:

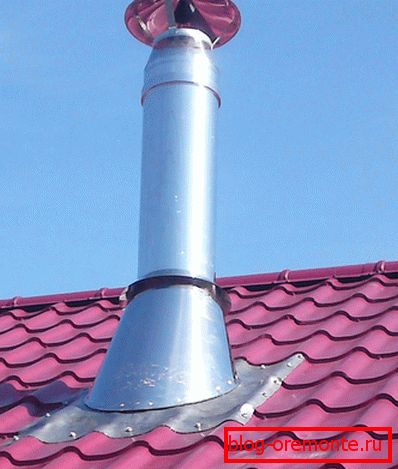

• Výstup kanálu na streche umiestnený na rovnej streche alebo 1,5 m od hrebeňa musí mať výšku najmenej 0,5 m.
• Komín, ktorý sa nachádza vo vzdialenosti 1,5-3 m od hrebeňa, dosahuje svoju úroveň.
• Okraj potrubia, ktorý sa nachádza vo vzdialenosti viac ako 3 m od hrebeňa, je vyrovnaný s čiarou, ktorá je 10 ° od horizontu hrebeňovej línie.
• Minimálna výška komína je 5 m, maximálna dĺžka horizontálneho úseku je 1 m.
• Hrúbka steny kanála pre kotly na tuhé palivo je 1 mm;
• kvapalné palivo - 0,8 mm, 0,5-0,6 mm stačí na plynové spotrebiče.
• Konštrukčné kĺby nespadajú na prekrytie.
• Priechod cez strechu sendvičovej rúry má medzeru 13 cm, cez strop - 20 cm.
• Prípustný počet závitov kanálov na odvod dymu je 3. Priemer potrubia nie je menší ako priemer výtokovej rúry.

inštalácia

Nerezové časti sa predávajú v ochrannom filme, musia byť pred inštaláciou odstránené. Komín je inštalovaný zo spodu nahor od ohrievača. Je možné zvýšiť spoľahlivosť a tesnosť spojov pomocou špeciálneho tmelu určeného na použitie pri teplotách do 1000 ° C.

Venujte pozornosť! Oceľový komín je umiestnený vo vnútri budovy alebo mimo nej. Druhá metóda je výhodnejšia, pretože konštrukcia neodstraňuje voľný priestor a nie je potrebné vybaviť priechody stropom a strechou.

1. Na vnútornej ploche odpaliska, v spodnej časti ktorého sa nachádza kondenzátová nádrž, sa aplikuje tepelne odolný tmel, ktorý sa nechá 12 hodín stáť pri teplote +20 ° C.
2. Prvok je umiestnený na výstupnej rúrke vykurovacieho telesa, vďaka ktorému je kĺb dodatočne zaistený upínaním. V tejto časti sú potrubia spojené "dymom" - ďalšia je položená na predchádzajúci tak, aby produkty spaľovania vystupovali bez prekážok. Vo všetkých zvislých úsekoch je spojenie vytvorené "kondenzátom" - horná rúrka je zasunutá do spodnej časti tak, aby prechádzala vlhkosťou pozdĺž stien.
3. T-kus je pripevnený k stene konzolou, všetky kĺby sú predbežne ošetrené vo vnútri tmelom a vonku sú upevnené svorkami.
4. V spodnej časti je inštalovaný špeciálny prvok na revíziu, jeho otvor je zatvorený dverami. Na odpruženie je pripevnená priama časť, ktorej horná časť je vybavená tlmičom.
5. Systém potom stúpa na výšku prekrytia. Upevnenie na stenu sa vykonáva každé 2 m.

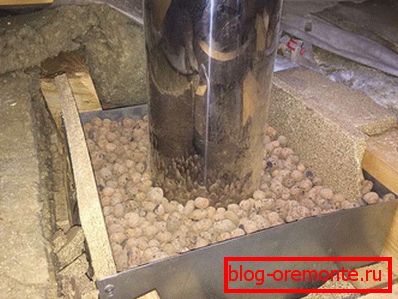

6. inštalácia внутри дома потребует оборудовать проходы через перекрытия и кровлю. Для этих целей продаются готовые элементы из нержавеющей стали. Можно изготовить стальной короб самостоятельно и вырезать отверстие нужного диаметра. Свободное пространство короба заполняется негорючим минеральным утеплителем. Предпочтительнее в месте прохода установить сэндвич-трубу, для этого монтируют стартовый переходник от одноконтурного дымохода к двухконтурному, а в верхней части устанавливается обратный финишный элемент. Проход в кровле дополняется гидроизоляционной юбкой, он подбирается с учетом угла кровли.

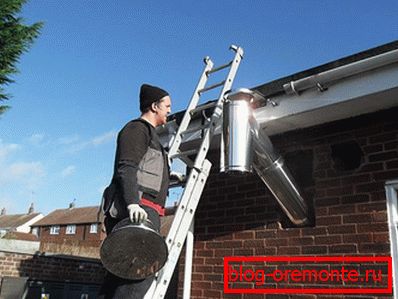

7. Pri vonkajšej inštalácii sa používa sendvičová trubka, vodorovná časť z kotla do komína nesmie presiahnuť 1 m. Priechod stenou je vyrobený z kovového puzdra väčšieho priemeru a medzera je vyplnená čadičovým vláknom.
8. Zostava začína odpalom, ktorý má odtok pre kondenzát a revíziu. Plochy sú spojené so vstupom hornej časti do spodnej a zabezpečené kovovými svorkami. Upevnenie na stenu sa vykonáva pomocou konzol s intervalom 1,5 m. Horný rez je uzatvorený komínom s ochranným krytom.

Montáž vonkajšieho alebo vnútorného potrubia pre odvod dymu z nehrdzavejúcej ocele sa vykonáva podľa schémy, je dôležité bezpečné upevnenie prvkov, aby sa zabránilo úniku plynu.
