Návrh konštrukcie bedier - zariadenie a výkresy

Je ťažké si predstaviť dom bez stien, ale je jednoducho nemožné si to predstaviť bez strechy. Strecha chráni interiér chladu, dažďa a snehu, vďaka svojej domácnosti sa stáva atraktívny, hotový vzhľad. V neposlednom rade medzi rôznymi možnosťami je bočná strecha, odolný dizajn, ktorý zaručuje dlhú prevádzku a bezpečnosť.

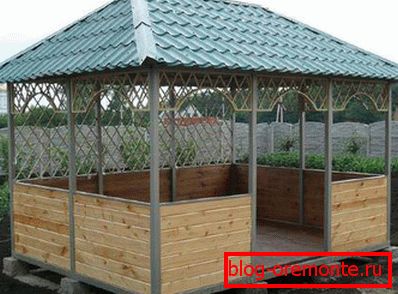

Dizajnéri v plnej sile využívajú všetky možnosti bedrovej strechy, používajú ju v projektoch domov s obytným podkrovím, bobovými oknami, oknami pre balkóny a balkónmi. Moderné strešné materiály umožňujú harmonickú montáž do akéhokoľvek architektonického štýlu. Hrochová strecha vyzerá skvele na malom altánku, záhradnom dome alebo prezentovateľnej chate. A z čoho pozostáva a ako ju budovať, uvedieme v našom článku.

vzhľad

Strešná bedra sa vzťahuje na štyri rampy, pretože je tvorená spojením štyroch ramp. Na rozdiel od dvukhskatnyh odrôd so štítmi, nemá ich, na tomto mieste sú boky. Hip svahy, tiež nazývané koncové trámy, sú tvorené špeciálnymi prvkami systému krovu - šikmé nosníky a majú trojuholníkový tvar. Ďalšie dve svahy v podobe lichobežníka nazývaného predné.

Strešné zariadenie typu bedra pozostáva z nasledujúcich komponentov:

1. Kôň. Horná časť bedrovej strechy, čiara, ktorá spája priečky, ktorých dĺžka je o niečo menšia ako celková dĺžka domu.
2. Boky. Dve trojuholníkové svahy, ktoré nahradzujú fasády domu. Začnú od konca korčuľovania a prečerpávajú previsom na úrovni mauerlatu.
3. Trapézové stingrays. Rampy, ktoré majú tvar lichobežníka, sú tvorené bežnými krokvami.
4. Previsy. Časť strechy, ktorá sa rozprestiera mimo obvod domu, je tvorená predĺžením koncových nožičiek alebo klieští. Previsok bedrovej strechy je veľmi potrebný, pretože chráni povrch stien pred vlhkosťou a zvyšuje ich životnosť.
5. Rafterový systém. Sada prvkov kostry bedrovej strechy, ktoré nesú váhu strešného plátku, tvorí uhol sklonu svahov.
6. Strešná krytina. Materiál vo forme listov, valcov alebo jednotlivých modulov, ktorý slúži na vodotesnosť strechy, chráni ju pred dažďom, snehom a chladom.



7. Kanalizácie. Prvky drenážneho systému zhromažďujú a odvádzajú prebytočnú vlhkosť z povrchu strechy do kanalizačnej kanalizácie. Odtok je vnútorný a vonkajší. Na bedrovej streche zvyčajne používajte druhú možnosť, pozostávajúcu z nádrže na nasávanie vody, žľabu a vypúšťacieho potrubia.
8. Snežné pasce. Kovové boky inštalované na spodnej časti strechy na ochranu proti posuvu snehovej hmoty zo svahov po dlhšom snežení.

Konštrukcia bedrovej strechy, alebo skôr jej krovu, pozostáva z takého geometrického tvaru ako trojuholník s najväčšou tuhosťou a spoľahlivosťou.

Prínosy konštrukcie

Architekti a dizajnéri aktívne používajú bedrovú strechu, pretože majú nasledujúce výhody:

• Šikmé svahy na boku zlepšujú aerodynamické vlastnosti strechy a znižujú plavecký efekt. Preto sa dá použiť aj v oblastiach s mimoriadne silnými nárazmi vetra.
• Široký rozsah uhla sklonu umožňuje vybrať ten správny pre klimatickú zónu výstavby. Stúpacie svahy sa používajú tam, kde je snehové zaťaženie vysoké a množstvo zrážok je vysoké. Jemné svahy sa odporúčajú vo veterných oblastiach, kde je pravdepodobnosť roztrhnutia strechy s pomerne silnými nárazmi.
• Podlahové strechy umožňujú použitie strešného priestoru ako obytného priestoru kvôli dostatočne vysokým stropom.
• Cenovo dostupné, lacné materiály robia cenu výstavby vhodnou aj pre viac ako skromný rozpočet.
• Konštrukcia bedrovej strechy je jednoducho inštalovateľná, preto je vhodná na stavbu s vlastnými rukami. Navyše, aj s neskúsenými umelcami sa s touto prácou môže podariť s pomocou príslušného konzultanta.
• Strecha hip-type vyzerá naozaj štýlovo a osobne. Preto neexistuje lepšia možnosť pre vidiecke chaty a technické mestské domy.

Návrh proti

Napriek vyššie uvedeným výhodám má strecha tohto typu určité vlastnosti, ktoré je potrebné zvážiť pred začatím výstavby:

1. Neprítomnosť štítov neumožňuje usporiadanie vertikálneho osvetlenia, pretože nie je možné inštalovať bežné okná. Namiesto toho nainštalujte manzard, drahšie a ťažko sa inštalujete.
2. Zvýšenie uhlov sklonu svahov strechy zvyšuje spotrebu konštrukčného materiálu, čo znižuje náklady na výstavbu.
3. Zložitosť konštrukcie priehradového systému vás prináša k profesionálnym dizajnovým firmám, ktorých služby sú drahé.
4. Konštrukcia pozostávajúca zo súboru prvkov má značnú váhu, ktorá môže byť podporená iba solídnou kapitálovou nadstavbou, ktorej zariadenie je nákladné.

Ako ste si všimli, nedostatky bedrovej strechy sa väčšinou týkajú finančnej stránky emisie. Preto je dôležité navrhnúť a odhadnúť, aby sa plánovali a kontrolovali náklady.

Typy bedrových striech

Stropová bedra имеет множество вариаций, которые отличает внешний вид и внутреннее устройство:

• Valbová. Klasická kanonická verzia strechy pozostáva zo štyroch svahov - dvoch trapézových a dvoch trojuholníkových. Svahy končí na rovnakej úrovni a v hornej časti sa nachádzajú v hrebeňovom kĺbe. Najčastejšie sa týmto spôsobom prekrýva priestory obdĺžnikového tvaru.



• Gutter Dutch. Jeho zariadenie sa odlišuje od klasických skrátených bedrových svahov, ktoré úplne nenahradia štíty, ale znižujú ich lichobežníkový tvar. Boky môžu byť veľmi malé, takmer dekoratívne alebo dostatočne veľké na to, aby nainštalovali vešiak, ktorý vyzerá veľmi vhodne.



• Polkvrdý dánsky. Môžete argumentovať, na aký druh strechy patrí - dvuhskatnom alebo bedra. Jeho "kôra" je, že boky začínajú nie z hrebeňa samotného, ​​ale pod ním, pričom pod ním leží malý trojuholníkový koniec, ktorý sa používa na vertikálne osvetľovacie zariadenia.

Výpočet konštrukčných prvkov

Prístrojové bedrové strechy začínajú výpočtom a tvorbou projektu. Našťastie túto úlohu napomáhajú počítače so špeciálnym softvérom, ktorý nezávisle vykonáva výpočty a dokonca vytvára kresbu. Program vypočíta nasledujúce parametre:

1. Uhol sklonu strechy bedier. Jeho hodnota je ovplyvnená tromi kritériami: zaťaženie vetrom, množstvo zrážok a vybraná strešná krytina. Podľa noriem stavebnej klimatológie je územie našej krajiny rozdelené na 8 zón, ktoré sa líšia silou vetra a množstvom zrážok. Pomocou špeciálnych kariet sa určuje, ktorá z nich stavenisko patrí a aký sklon svahu je odporúčaný. Pre každý strešný materiál existujú aj obmedzenia, ktoré je potrebné skontrolovať.





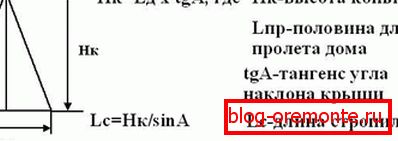

2. Výška hrebeňa. Je vypočítaná sekundárne, pretože hodnota sklonu sa používa vo výpočtoch. Strecha v časti je znázornená ako trojuholník s dvoma známymi uhlov a dĺžkou rovnou dĺžke k šírke domu. Pomocou trigonometrických vzorcov určite, do akej výšky by mal byť kôň umiestnený.

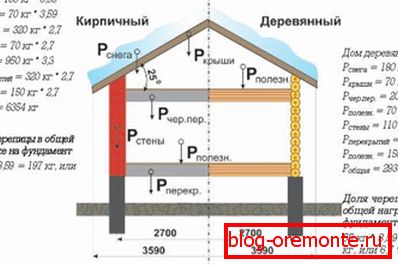

3. Časť prvkov priehradového systému. Hrúbka dreva použitá pri konštrukcii rámu závisí od zaťaženia, ktorému sú vystavené. Preto je potrebné vypočítať hmotnosť strešného koláča, samotného rámu, podlahy podkrovia a podlahy, pridať do nich hodnoty dočasného zaťaženia (hmotnosť snehovej pokrývky, hmotnosť osoby, ktorá slúži streche osoby). Konečná hodnota udáva celkovú záťaž, podľa ktorej zvolíte hrúbku krokien, Mauerlat, regály a hrebeňový nosník.

Ak uhol sklonu svahu presahuje 60 stupňov, potom môže byť hodnota snehového zaťaženia zanedbateľná vo výpočtoch, pretože bedrová stena s takým strmým svahom nehromažďuje sneh na povrch, čo mu umožňuje sám sa kĺzať.

Prístrojový nosníkový systém

Strešná strecha spočíva na systéme vazníkov, súborom prvkov, ktoré rozdeľujú svoju hmotnosť a udržiavajú tvar. Zahŕňa:

• Mauerlat, drevo používané ako podpora pre priehradový systém. Jeho úsek by nemal byť menší ako 150 x 150 mm. Mauerlat upevnite na kovové čapy na hornú vystuženú stenu pásu. V domoch s logom a logom sa tieto funkcie vykonávajú hornou korunou. Zvláštnosťou bedrovej strechy je to, že pri inštalácii sú použité štyri hnacie tyče, a nie dva, ako u dvojitých svahov.



• Hrebenatý nosník. Lúč, na ktorom sú podoprené nosníky stingrays a sú namontované na vertikálnych stojanoch.
• Regály. Nosníky sú inštalované na podlahe vnútornej nosnej steny. Slúžia na podporu hrebeňa a prenášanie nákladu na základy budovy.
• Krokvy. V tomto dizajne sa používajú tri typy nosníkov: šikmé, prechádzajúce od hrebeňa k rohom bedrového kĺbu, privates, vytvárajúce lichobežné svahy a outlaws, ktoré sa pripevňujú k šikmému.



• Vzpery. Takzvané podradné nohy v uhle pripojenom k ​​krokve na zníženie ich deformácie pod vlastnou hmotnosťou. Odložte ortézu na stojane alebo stojane.
• Utiahnutie a skrutka. Horizontálne inštalovaná sieť medzi dvoma krokvami, ktorá ich navzájom priťahuje a zabraňuje šíreniu stien. Vzduch, ktorý je umiestnený na základni strechy, sa používa ako podlahové trámy. Priečna tyč sa nazýva oblúk, ktorý je umiestnený pod hrebeňom.
• Sprengel Farm Súbor prvkov slúžiacich na podporu diagonálnej zastávky. Skladá sa z priameho sprengelu a horizontálneho boja, v ktorom spočíva.

Opotrebené nožnice nohy sú viac namáhané ako bežné a spravidla ich prevyšujú v dĺžke. Preto na ich výrobu spájané dve dosky používané pre obyčajné krokvy, alebo nákup dreva dvojnásobku hrúbky. Mimochodom, veľkosť niektorých prvkov krovu presahuje 6 metrov, štandardná dĺžka dosiek a nosníkov. Preto je potrebné použiť krokvy, získané spojením dvoch alebo viacerých častí alebo lepené.

Použité materiály

Stropné dosky sú dobré, pretože pre svoje zariadenia používajú najjednoduchšie dostupné materiály. Zjednodušuje inštalačné práce a nezostáva v konštrukcii. Na výrobu použitého nosného systému:

1. Kov. Pozinkované rohy a I-nosníky odolávajú veľkému zaťaženiu, nie deformované, nemožné korózii. Avšak sú ťažké a drahé.



2. Strom. Drevo, naopak, má malú váhu a je lacné, ale ako každý prírodný materiál je náchylné k hnilobe, škodcom a ohňu.

Napriek nedostatkom je drevo obľúbeným materiálom. Rovnako ako s pomocou správneho spracovania, môže byť prakticky neznesiteľný voči vonkajším vplyvom. Stačí stačiť drevené prvky s antiseptickou kompozíciou a retardérom proti ohňu na ochranu pred požiarmi.

Správne navrhnuté a postavené podľa stavebných predpisov chránia obyvateľov domu pred poveternostnými vplyvmi, udržujú komfortný teplotný režim a vyzdobujú svoj vzhľad.
