Konštrukcia strešnej strechy - schéma a schémy
Voľba typu strechy pre projekt budúcej výstavby je veľmi dôležitou etapou výstavby. Chyba v tejto otázke je drahá: celistvosť obrazu je zničená, harmónia a úcta zmiznú. Architekti a dizajnéri často odporúčajú štvorstrannú strechu, aby prekrývali veľký dom svojimi vlastnými rukami. Jej zariadenie úspešne spája rozpoznateľný vzhľad, spoľahlivosť a praktickosť, pred ktorou nemôže majiteľ domu odolávať.
Vzhľad a dizajn
Strecha štvorstupňového typu pozostáva zo štyroch pretínajúcich sa rovin, svahov. Dva z nich, trojuholníkové tvar, nazývané koniec, nahradia štítky. Zvyšné dva - lichobežníkové, známe ako fasáda. Rozsah sklonu svahov leží v rozmedzí 15-60 stupňov a výber strešného materiálu obmedzuje len predstavivosť. Konštrukcia bedrovej strechy pozostáva z nasledujúcich povinných prvkov:
- Skate, nachádzajúce sa na samom vrchole strechy, na križovatke svahov.
- Svahy, štyri plochy pod uhlom k základni strechy a pokryté strešným materiálom.
- Previsy, časti strechy, vyčnievajúce mimo obvodu základne, potrebné na ochranu stien budovy pred vodou. Presahy sú tvorené predĺžením nožičiek alebo špeciálnych častí - klince.
- Krovinkový systém, ktorý nie je zvonka viditeľný, ale je to rámček, ktorý vytvára svoju geometriu na štvorstrannej streche.
- Odvodňovací systém poskytujúci odber nadbytočnej tekutiny z povrchu strechy chetyrehskatnoy. Zvyčajne sa zostavuje vonkajší odkvapový žľab, ktorý pozostáva z odkvapového žľabu, prívodného potrubia na vodu a zvislého potrubia.
- Snegozaderzhateli, malé strany sa nachádzajú na okraji svahov, zabraňujúce náhlemu kolapsu snehu nahromadeného po snehu.
Variety foriem
Pojem "chetyrekhskatnaya" skrýva niekoľko typov striech, ktoré pozostávajú z takého počtu svahov, ale majú iné zariadenie:

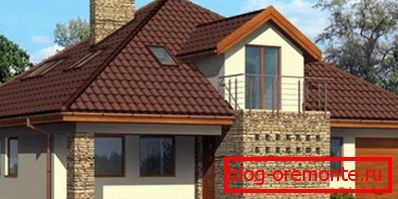

- Štvornásobný bedrový kĺb. Klasické čítanie, strecha so štyrmi svahmi, z ktorých dva sú trojuholníkové a dva lichobežníkové. Zjednocujú, aby vytvorili hrebeň, ktorého dĺžka je menšia ako dĺžka domu. Krovinkový systém bedrovej strechy sa vzťahuje na štruktúry so zvýšenou komplexnosťou, je ťažké navrhnúť a zostaviť vlastnými rukami.

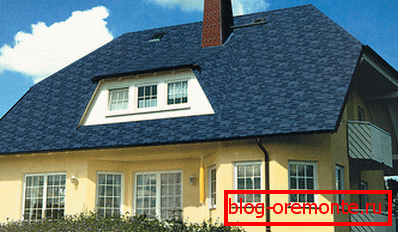

- Chetyrekhvalmovaya holandský štyri. Objektívne uvažovanie, tento názor možno pripísať dvojaký-svah a chetyrehskatnymi strechy. Holandská strecha pozostáva z dvoch svahov v tvare lichobežníka a dvoch malých trojuholníkových zrezaných bokov. Boky úplne nenahradzujú štítky, čo umožňuje inštalovať bežné vertikálne okná namiesto strešných okien, ktoré sú oveľa drahšie.

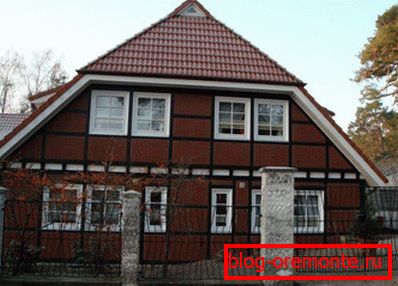

- Polotvrdý chetyrehskatnaya dánsky. Dánska strecha pozostáva zo štyroch svahov v podobe lichobežníkov, ktoré sa líšia veľkosťou. Boky nezačínajú od hrebeňa, ale mierne nižšie, takže miesto pod trojuholníkovým vzduchom. Pediment sa používa na vybavenie s vlastnými rukami vertikálne osvetlenie alebo okno na spanie.

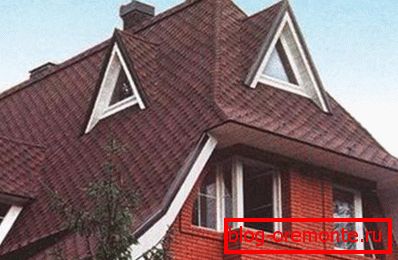

- Štvorcestný manzard. Skladá sa z dvoch trojuholníkových bokov a dvoch zlomených svahov a variabilného uhla sklonu. Takéto zložité zariadenie je potrebné na vybavenie obytného podkrovného priestoru s vysokým stropom.

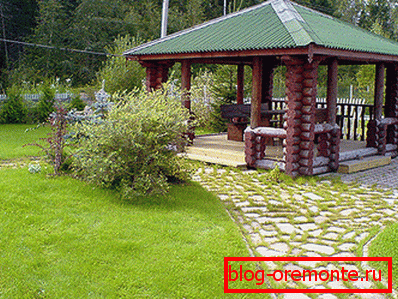

- Tent chetyrekhskatnaya. Na rozdiel od bedra je bedrová strecha montovaná na budovy štvorcového tvaru. Preto všetky štyri ramená majú rovnaký trojuholníkový tvar a veľkosť. Zariadenie typu strešného bedra neposkytuje prítomnosť hrebeňa, pretože svahy sú spojené v jednom bode, vrchole.
dizajn
Štvorcestná strecha je komplexná štruktúra, ktorá si vyžaduje presné výpočty a projekt. Ak skôr tieto úlohy vykonali len skúsení remeselníci a dizajnéri, teraz ich každý môže vyriešiť pomocou počítača a špeciálneho softvéru. Pri výpočtoch sa vypracuje a určí schéma:
- Uhol sklonu šikmej strechy. Tento parameter je ovplyvnený zvoleným materiálom strechy, hodnotou zaťaženia vetra a snehu. Ak vykonáte svoje vlastné výpočty, môžete použiť referenčné tabuľky s pripravenými uhly pre rôzne klimatické zóny.

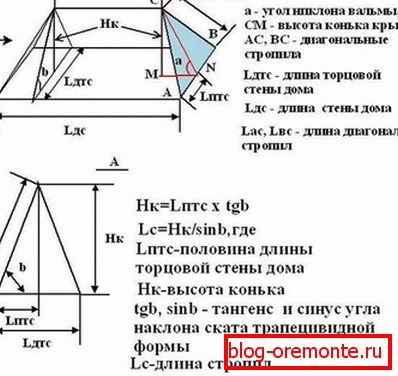

- Výška hrebeňa strechy strechy. Závisí to len od uhla sklonu svahov a od požadovanej výšky stropu v podkroví.
- Dĺžka a prierez prvkov systému priehradového nosníka. Určujú sa po určení trvalého a dočasného zaťaženia, ktoré musia znášať. Vykonajte to, vypočítajte celkovú hmotnosť zastrešenia, podlahy a podlahy podkrovia, podporné prvky. A tiež skontrolovať údaje o zaťažení snehu.
- Počet ďalších položiek. Ak dĺžka krokví a ostatných častí nosníka prekročí 6 metrov, potom sa do konštrukcie zavedú ďalšie komponenty, čím sa zvýši jeho pevnosť a stabilita.
Výsledkom procesu návrhu je schéma, ktorá odráža skutočnú veľkosť a relatívnu polohu častí bedrovej strechy.
Závesný systém
Stropná štvrtka strechy sa nachádza na ráme nazývanom systém priehradového nosníka. Takmer všetky jeho prvky sú vyrobené z ihličnatého dreva. Keďže drevo je materiálom prírodného pôvodu, má na ne škodlivý vplyv vlhkosť a baktérie. Ak chcete znížiť jeho správanie antiseptické ošetrenie hlboké penetrácie a retardant horenia na ochranu pred požiarom. Krovinkový systém štyroch svahov strechy zahŕňa:
- Mauerlat. Podpera z tyče, ktorá rozdeľuje hmotnosť strechy na obvod nosných stien.
- Regály. Vertikálne nosné prvky, ktoré sú inštalované na podlahe alebo nosníky stropu, aby sa zabránilo vychýleniu nožičiek.
- Klinové nohy. Diagonálne krokvy vytvárajú okraje strečovej šírky strechy, sú namontované s jednou stranou na hrebeň a druhé na rozdielne rohy mauerlatu. Povrch bokov je nastavený rebríkmi, pripevnenými k diagonálnym nohám. Bežné nosníky slúžia ako podpora pre lichobežníkové lúče.
- Uťahovanie. Vodorovne umiestnený nosník utiahne nohy párov, aby sa zabránilo šíreniu stien.
- Brace. Sú nastavené v uhle k nohám krokien, aby sa zabránilo vychýleniu, a opierajú sa o vzpery v regáloch alebo výkonovej doske.
- Hrebeňový beh. Tyč spojujúca vrcholy stojanov, slúži ako podpera pre strešné páry.
- Sústruženie. Základom pre podlahové krytiny masívu strešnej krytiny. Pre mäkkú, valcovanú montáž pevnú prepravku a pre pevnú mriežku.
Inštalácia štvorstrannej strechy s vlastnými rukami je skvelý spôsob, ako doplniť architektonický dizajn súkromného domu. S úsilím a budovaním sami alebo prenájmom profesionálnych remeselníkov sa majiteľ domu stane majiteľom pohodlného, krásneho domu!
