Koaxiálna komínová batéria pre plynový kotol - návrh a

Autonómne vykurovanie sa v poslednej dobe stalo nielen nevyhnutnou podmienkou pre bývanie v súkromnom dome, ale aj spôsobom, ako visieť pohodlie a šetriť peniaze pre majiteľov obytných priestorov v bytových domoch. Zvýšený dopyt po vykurovacích zariadeniach bol dôvodom pre rozvoj silnejších a produktívnejších modelov. Moderné zariadenie kladie vysoké nároky na bezpečnosť pripojenia a odstraňovania spaľovacieho odpadu cez komínové kanály. Z tohto dôvodu sa použil koaxiálny komín pre plynový kotol, ktorého zariadenie je zásadne odlišné od bežného.

Zariadenie a funkcie

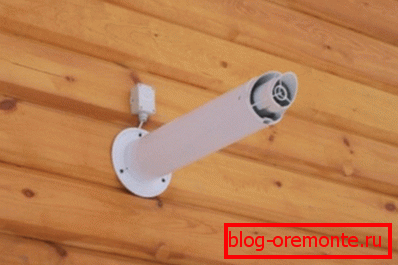

Koaxiálny komín je kanál na odstraňovanie dymu, ktorého konštrukcia pozostáva z dvoch rúrok s rôznymi priemermi vloženými do seba. Vnútorné povrchy rúrok sa navzájom nedotýkajú, medzi obrysmi je vzduchová medzera. Koaxiálny komín je zostavený z ďalších prvkov: rovné potrubia, vývody, odpory, kolektory kondenzátu. Vykonáva dve hlavné funkcie:

  1. Odstránenie dymu z krbu. Dym sa nazýva zmes plynov vznikajúcich pri spaľovaní paliva. Táto úloha je vykonávaná vnútorným potrubím koaxiálneho systému na odstraňovanie dymu.

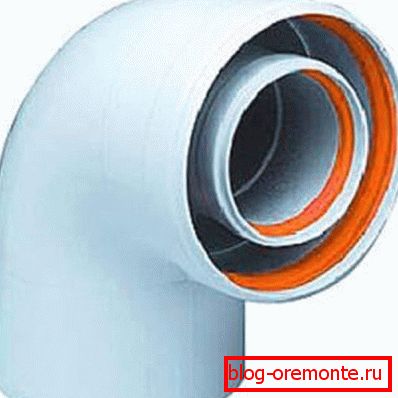

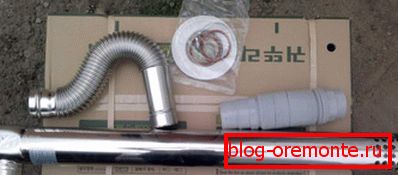

  2. Napájanie vzduchu do pece. Aby sa udržalo spaľovanie v plynovom kotli, je potrebné zabezpečiť neobmedzený prístup k kyslíkovej peci. Pri ohrievačoch s konvenčným kanálom na odvod dymu je z miestnosti vyťahovaný vzduch, čo z neho zapcháva a je ťažké dýchať dovnútra. Koaxiálny komín dodáva vzduch do pece cez vonkajší obrys potrubia. Súprava koaxiálneho komína Koaxiálny ohyb výfukového komína v profile

Je to dôležité! Takéto zariadenie je navrhnuté podľa princípu oddelenia funkcie komína. To vám umožní zvýšiť produktivitu a efektívnosť. Produkty spaľovania paliva, ktorých teplota je dosť vysoká, zahrievajú vonkajší okruh. A vonkajšia rúrka, ktorou prechádza atmosférický vzduch, ochladzuje vnútorný vzduch. Vďaka tomuto dizajnu je teplota v komíne vyrovnaná, čo zabraňuje výskytu kondenzátu a znižuje riziko požiaru.

výhody

Koaxiálny komín je považovaný za sofistikovanejší a účinnejší spôsob, ako odstrániť spaľovacie produkty z ohrievača ohrievača. Prvky pre montáž sú často dodávané spolu so zariadením. Väčšina výrobcov odporúča inštalovať svoje výrobky komínmi tohto typu, pretože majú tieto výhody:

  • Vysoký výkon. Vďaka vykurovaniu atmosférického vzduchu vstupujúceho do pece z ulice sa zvýši účinnosť plynového kotla a zníži sa spotreba paliva a náklady.
  • Izolácia. Vďaka vonkajšiemu prívodu vzduchu je systém na odvádzanie dymu vykurovacích častí so zatvorenou pecou a koaxiálnym komínom izolovaný. To znamená, že oxid uhoľnatý nepreniká do obytných priestorov.
  • Požiarna bezpečnosť. Keďže vonkajší obrys potrubia, cez ktorý sa pohybuje atmosférický vzduch, má nižšiu teplotu, riziko ohňa v dôsledku komína sa zníži takmer na nulu.
  • Универсальность. inštalácia коаксиального дымохода выполняют через перекрытия и крышу или горизонтально, то есть через стену. Это позволяет использовать такой тип дымоудаления для частных домов и даже квартир.
  • Kompaktnosť. Kombinácia dvoch funkcií v jednom zariadení šetrí priestor, pretože vysoko výkonný koaxiálny komín menšieho priemeru dokáže zvládnuť akýkoľvek objem plynov.
  • Jednoduchá inštalácia. Aby sa komín plynového kotla s koaxiálnym pohľadom dostal do ulíc cez stenu, nie sú potrebné žiadne špeciálne znalosti, skúsenosti ani drahý nástroj. Jeho konštrukcia umožňuje jednoduchú inštaláciu a uvedenie do prevádzky kotol na stenu alebo podlahu.
  • Šetrnosť voči životnému prostrediu. Vzhľadom na vysokú účinnosť kotlov využívajúcich koaxiálne dymové výfukové potrubia, plyn úplne spálil v peci. Takéto zariadenie znižuje emisie plynov do ovzdušia, ktoré sú šetrnejšie k životnému prostrediu. Rozdiely medzi konvenčnými a koaxiálnymi komínovými spojmi

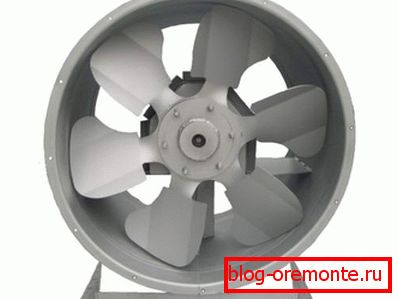

Je to dôležité! Koaxiálny komín je vhodný výhradne pre plynové kotly so zatvoreným krbom a núteným ťahom, ovládané malým ventilátorom zabudovaným do vnútra rúry. Konštrukcia systému na odstraňovanie dymu tohto typu musí zahŕňať zberač kondenzátu a audit, ktorým sa potrubie vyčistí.

Bezpečnostné požiadavky na inštaláciu

Podľa štatistík ministerstva mimoriadnych situácií a výrobcov sú koaxiálne kanály na odstránenie dymu považované za bezpečnejšie a efektívnejšie. Pri ich inštalácii však musíte splniť určité požiadavky:

  1. Maximálne povolené maximum pre väčšinu modelov, dĺžka potrubia, ktorá odstraňuje produkty spaľovania do ovzdušia, je 3 m. Pre jednotlivé zariadenia je možné použiť rúry s dĺžkou až 4 až 5 m.
  2. Dymovod je vedený mimo budovu cez stenu vedúcu ku stene vykurovacieho kotla. Dĺžka vodorovnej časti v mieste stiahnutia by nemala presiahnuť 100 cm.
  3. Otvor na odvádzanie potrubia do ulice sa nachádza vo výške najmenej 150 cm od vykurovacieho kotla a 200-250 cm od podlahy.
  4. Vzdialenosť od miesta stiahnutia rúry k susedným konštrukciám by mala presiahnuť 300 cm.
  5. Koaxiálny komín pre plynový kotol sa neodporúča používať pod oknami. Minimálna prípustná vzdialenosť od výstupného bodu k oknu je 100 cm.

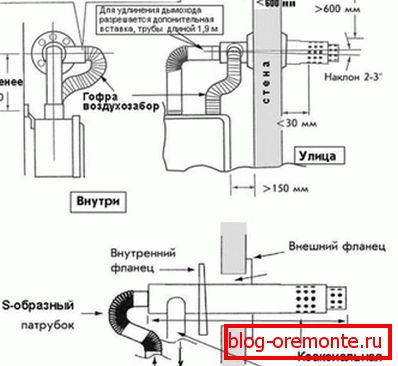

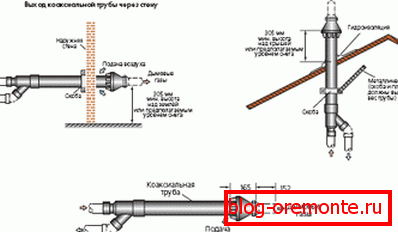

  6. Pri násilných odvodňovacích potrubiach je voliteľná vertikálna časť potrubia, stačí ju vodorovne ťahať cez stenu. Pravidlá bezpečnej inštalácie Požiadavky na dymovod

Venujte pozornosť! Profesionálni stavitelia argumentujú o účinnosti používania koaxiálnych komínov na území stredného Ruska a severných regiónov, pričom tvrdia, že boli vyvinuté na použitie pri teplotách nižších ako -15 stupňov. Ak v zimnom období teplota klesá pod túto značku, zmrazí sa. Výrobcovia vysvetľujú problém nesprávneho výpočtu priemeru vonkajších a vnútorných rúrok a dĺžky komína.

inštalácia

Na rozdiel od tradičných metód odstraňovania dymu je koaxiálny komín jednoducho namontovaný. Ak chcete dokončiť inštaláciu, musíte prísne dodržiavať pokyny výrobcu plynových zariadení a požiadavky požiarnej bezpečnosti. Kvalifikovaní majstri odporúčajú venovať pozornosť nasledujúcim bodom:

  • Inštalácia komína vyrobeného v spojení s inštaláciou vykurovacieho zariadenia.
  • Zariadenia so zatvoreným krbom nevyžadujú vybavenie pre samostatnú miestnosť pre kotolňu, ale miesto inštalácie by malo byť obložené po stranách a hornou časťou od spodnej časti žiaruvzdorným materiálom.
  • Na stenu určte bod rúry cez stenu na ulicu. Je umiestnená vo výške 1,5 m od výstupnej trysky kotla. V priestore, ktorého veľkosť je o pár centimetrov väčšia ako priemer komína, sa otvoril otvor.
  • Na kotlovú dýzu je pripojený špeciálny spojovací prvok a komín je zostavený z jednotlivých segmentov. Spoje sú upevnené svorkami. Je to dôležité! Na utesnenie spojov systému koaxiálneho odvodu dymu nemôžete používať tesniace a lepiace pásky, tesnenia.
  • Priechod potrubia cez prekážku vo forme steny je izolovaný žiaruvzdorným materiálom, napríklad čadičovým vláknom.

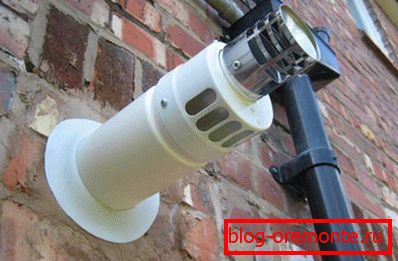

  • Horizontálny segment, ktorý prináša trubku na ulicu, sa otočí smerom nahor pomocou rozbiehajúceho sa kolena a nastaví sa na požadovanú dĺžku. Vertikálna časť je upevnená na konzolách k stene. Na špičku je umiestnená ochranná priečka. Odvádzanie dymovodu cez stenu
