Klapka pre komín

Kvalita komínového tahu je jedným z faktorov ovplyvňujúcich efektívnosť vykurovacieho systému. Uprednostňuje prívod dostatočného množstva vzduchu na úplné spálenie paliva a prispieva k včasnému vypúšťaniu plynov. Nedostatok trakcie spôsobuje zhoršenie všetkých procesov a vznik reverznej ťahu pri vstupe spaľovacích produktov do miestnosti. To vytvára nebezpečenstvo otravy a požiaru. Na reguláciu procesov výfukových plynov cez kanál je inštalovaný šifrovací ventil komína.

Navigačný dizajn brány

Bránou je kovový ventil, ktorý je úplne alebo čiastočne prekrytý dymovým kanálom. Jeho inštalácia umožňuje zmenu prievanu a intenzity spaľovania paliva. Na výrobu dielov použitých tepelne odolných nehrdzavejúcich ocelí. Hrúbka jeho stien je 0,5 - 1 mm. V tehlových komínoch je možná možnosť použitia liatinového šachtového ventilu. Má mnoho výhod: pevnosť, dlhá životnosť, odolnosť voči chemickým útokom.

Venujte pozornosť! Hlavnou nevýhodou liatinovej brány je značná váha, takže časť nie je určená pre kovové rúry.

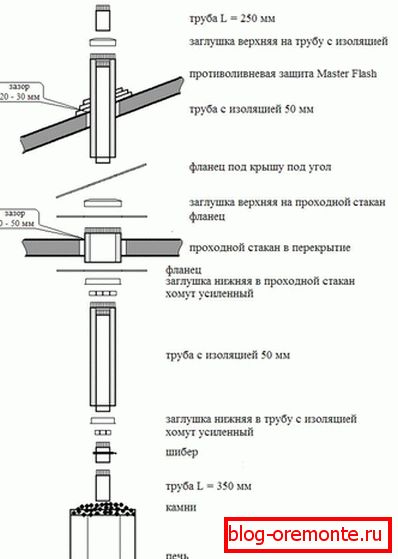

Posúvač je určený na prevádzku pri teplotách do 900 ° C. Je inštalovaný v blízkosti spaľovacej komory na prvom metre komína. Toto miesto sa nemôže ohriať, aby sa neohrozil ventil. Po ukončení procesu horenia je úplne uzavretý, aby sa teplo nedostalo von.

Technické špecifikácie

1. Konštrukčným znakom časti je nízky koeficient rozťažnosti a odolnosť voči mechanickému namáhaniu.
2. Kovový povrch klapky je leštený na zrkadlový povrch a hladkosť. To je potrebné na zabezpečenie plynulého prechodu produktov spaľovania.
3. V štandardnej verzii ventil pokrýva až 85% plochy komínového kanálu. Ide o najlepší indikátor na odstránenie produktov spaľovania.
4. Vysoká tepelná vodivosť kovovej brány nezasahuje do systému výmeny tepla.
5. Nerezová oceľ sa vyznačuje vynikajúcou odolnosťou voči vlhkosti a kyslým zlúčeninám.
6. Nízky koeficient rozširovania posúvača má pozitívny vplyv na výkonnosť. Časť nevyžaduje zohľadnenie rozmerových zmien s kolísaním teploty.

Modely Shiber

Používajú sa dva konštrukcie klapiek komína:

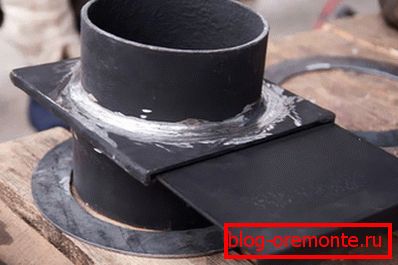

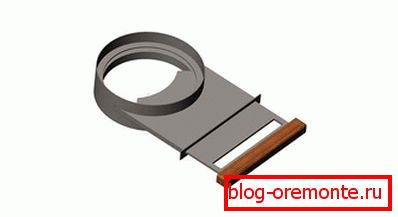

1. vytiahnutie шибер – распространенная конструкция, представляющая собой горизонтальную пластину, перемещающуюся в специальных пазах. Часть заслонки удалена, чтобы даже при полном закрытии обеспечивалось движение газа и не нарушалась пожарная безопасность. От ее положения зависит размер дымоходного канала. Такую конструкцию несложно изготовить самостоятельно.

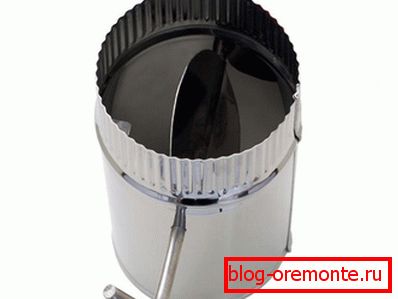

2. otáčavý шибер – заслонка закрепляется на металлическом стержне и вращается вокруг своей оси. Эта конструкция называется дроссельной, она менее надежна и устанавливается, если технически невозможно использовать выдвижную модель. Регулировка пластины выполняется специальной ручкой. Такой тип шибера подходит для газовых котлов, дымоход которых нельзя герметично перекрывать. Для банных печей, протапливающихся только периодически, такая конструкция не подходит, в них устанавливают выдвижную заслонку. С его помощью нельзя частично регулировать изменение сечения дымохода, а можно закрыть или открыть его.

Inštalácia brány v murovanom komíne

1. Uvoľnil prvý rad tehál komína.
2. V bočných tehloch druhého radu sa drážky prerezávajú cez hrúbku posuvného uzáveru.
3. Priechodný otvor je vyrezaný v prednej tehlovej doske, aby sa prispôsobil držadlu chlopní.
4. Ak chcete zabezpečiť bránu, nevyžaduje zámky, drží sa na mieste vďaka priľnavosti.

Pre inštaláciu je hotová časť vyrobená z liatiny alebo nehrdzavejúcej ocele. Drážky v tehly sú brúsky s kruhovým kameňom. Po inštalácii klapky je potrebné skontrolovať komín, aby sa odstránil výskyt trhlín. Ak sa zistia medzery, mali by byť pokryté roztokom šamotovej hliny.

Iný spôsob inštalácie je vhodný pre škrtiacu klapku, nazýva sa to potrubie v potrubí. Štruktúra predstavujúca fragment rúrky je vložená do komína s príslušným priemerom.

Venujte pozornosť! Inštalácia nemá žiadne prostriedky na pripevnenie a samotná časť je držaná kvôli tesnému uloženiu na povrch kanála.

Robíme rotačnú bránu nezávisle

Počas prevádzky komína môže byť nutné vymeniť bránu a štandardná klapka nie je vhodná pre tento dizajn. V tomto prípade je ventil vytvorený nezávisle na veľkosti potrubia.

Pre prácu budete potrebovať nožnice na kov, vrtáky, bulharské a zváracie stroje.

• Z oceľových rohov s polohou 35 až 45 mm sa zvarí rám klapky. Veľkosť častí zodpovedá priemeru rúrky.
• Otvory sú vŕtané do rámu, aby zabezpečili nápravu. Pre bránu s priamou zatáčkou sú usporiadané v horizontálnej rovine a pre uhlové - diagonálne.
• Z dvoch kusov polovice palca trubky sú zvary pripevnené na zaistenie otáčania osi.
• Ventil je rozrezaný na rozmer rámu, materiálom je oceľový plech s hrúbkou 2-3 mm.
• Do otvoru rámu, na ktorom bude namontovaná klapka, sa vloží os. Druhá časť kovovej časti sa stane gombíkom na nastavenie.
• Doska je vložená do rámu a je pripevnená na osi zváraním.
• Pre bezpečné používanie by mala byť medzi chlopňou a rámom medzera 1 mm.
• Ak chcete zaistiť fixáciu platne v otvorenom stave, nastavte obmedzovač.

Venujte pozornosť! Výber modelu brány závisí od konštrukcie komína a typu vykurovacieho systému, ale jeho inštalácia je potrebná. Prístroj umožňuje nastaviť úroveň trakcie a udržiavať vykurovací systém v prevádzkovom stave.

video

Toto video je o tom, ako vytvoriť obdĺžnikový profilový uzáver:
