Inštalácia systému na krídlové strechy bokovej strechy -
Komplexná štruktúra priehradového systému bedrovej strechy odrádza začínajúcich remeselníkov od toho, aby ich vytvorili vlastnými rukami. Táto metóda prekrývania je však ideálna pre súkromné domy malého rozsahu v európskom štýle. Na vykonanie vysoko kvalitnej inštalácie bedrovej strechy s vlastnými rukami je potrebné vykonať prípravné detaily návrhu: vykonať výpočet, vypracovať výkres a aplikovať označenie. Tieto procesy vyžadujú základné vedomosti o štruktúre rámu krokvy, stavebné predpisy pre výber uhla sklonu strešných ramp.
Zloženie strešných nosníkov

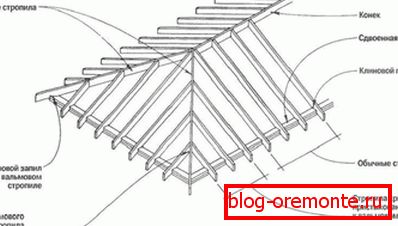

Rafterový systém vykonáva funkcie nosného rámu, na ktorom leží väčšia časť strechy. Jeho hlavným prvkom - nosníky, bedrové strechy majú 4 rôzne typy krokví:
- Diagonálne (uhlové) krokvy. Konštrukcia podperného systému bedrovej strechy má 4 uhlových nosníkov. Pokračovajú v hrebeňovom lúči a spájajú ho s uhlom koncovej steny. Vzhľadom na uhlové krokvy je vytvorený bedrový žľab, jeho dĺžka presahuje analogický parameter súkromných osôb. Nakoľko diagonálne nohy nesú váhu krycích materiálov, rovnako ako sú pripevnené držiakmi držiakov a koncovými bežnými nosníkmi, na výrobu požadovaných dosiek s prierezom 100x150 mm alebo dvojitým obyčajným rozmerom 50x150 mm. Niekedy je štandardná dĺžka rezivo menšia ako je nevyhnutné, v takom prípade je potrebné vytvoriť ruky s rukami, ktoré sú zložené z prvkov. Výpočet dĺžky uhlopriečok je vykonaný pomocou špeciálneho koeficientu vynásobením dĺžkou obyčajnej krokvy.
- Bežné (stredné) krokve. Konštrukcia bedrovej strechy obsahuje väčšinu týchto krokien. Na výrobu borovicovej dosky je potrebný prierez 50 x 150 mm prvej triedy. Inštalácia bežných nohy zahŕňa použitie dvoch spôsobov upevnenia - tuhých a pohyblivých. Horný držiak na hrebeň strechy so štyrmi svahmi je vyrobený podľa pevného typu, na neho sa používajú nechty alebo kovové dosky. Spodná, pohyblivá, spája koniec nohy s výkonovou doskou podľa princípu posúvača. Samozrejme, môžete pripevniť krokvy pomocou pevného typu spojovacích prvkov, ale nedokáže kompenzovať zmršťovanie drevených konštrukcií.
- Centrálne obyčajné (medziľahlé) krokvy. Konštrukcia šiestich nožičiek nie je ako ostatné priehradové prvky. Ich horná časť je orezaná tak, aby tvorila jednu rovinu s hrebeňom a hranatými krokvami.
- Krátke nohy (dámy). Zvláštnosťou narozhniki je, že všetky majú rozdielnu dĺžku. Samotovládatelia muchov sa robia pomocou hrebeňov na diagonálne krokvy. Čím blíži krátka noha k vrcholu diagonálnej krokvy, tým väčšia je jej dĺžka. Krok medzi nominovanými ženami určuje výpočet a schému bedrovej strechy, spravidla je menšia ako vzdialenosť medzi bežnými krokvami.
Záväzok spoľahlivosti nosníka - prvky rovnakého prierezu, vyrobené z rovnakého materiálu, s výnimkou diagonálnych krokv, ktorých prierez by mal byť hrubší.
Podporné štruktúry
Konštrukcia nožičiek nožov neumožňuje odolávať hmotnosti strechy, dodatočné nosné prvky slúžia ako pomôcka v tejto oblasti:
- Mauerlat. Mauerlatová tyč položená na horné pásové konštrukcie. V hrebeňovom a drevenom dome je úloha Mauerlatu hrali horné korunky, vystužené kotvovými skrutkami. Pri murovaných alebo plynových kremičitých konštrukciách je potrebné, aby ste na cementom vystužených poteroch inštalovali elektrickú dosku. Je veľmi dôležité vypočítať upevňovacie body lúča tak, aby sa nezhodovali s umiestnením krokien. Sila mauerlatu klesá s každým otvorom, ktorý je v ňom vytvorený, takže musíte urobiť iba tie, ktoré určili výpočet.
- Hrebeňový beh. Run - tyč, na ktorej alebo na ktorej sa uskutočňuje inštalácia párov priehrad. Prierez priebehu hrebeňa je zvolený podľa prierezu krokien, to znamená, že musí zodpovedať.
- Uťahovanie. Podložky dosiek, ktoré plávajú z každého páru dohromady. Stropná strecha je vybavená horným alebo spodným uzáverom. Ak je kravata umiestnená vysoko, nazýva sa to skrutkou a ak je lúč prekrytý. Skúsení majstri strešných krytín dodržiavajú jedno pravidlo: čím bližšie bude k hrebeňu, tým silnejší by mal byť.
- Regály. Strešný nosník, ktorý je inštalovaný vertikálne na nosníkoch stropu na podoprenie krokve alebo korčule domu. Štvorstupňová mansardová strecha zahŕňa inštaláciu regálov v strednej časti nohy, odsadených od stredu miestnosti.
- Spodné nohy. Diagonálne pripevnené tyče, ktoré zabraňujú prehýbaniu sa trámov pod ich vlastnou hmotnosťou.

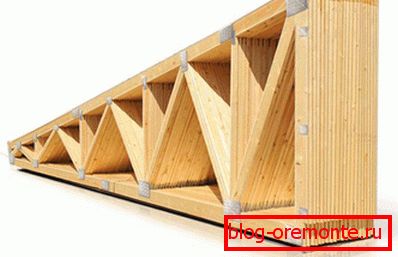

- Sprengel farmy. Prvky, ktoré podporujú diagonálne krokvy. Stavba farmy spájajú obe dosky. Jedna z dosiek utiahne mauerlat z dvoch priľahlých strán a druhá strieda krokva.
Výpočet komponentov systému priehradových nosníkov vychádza z hmotnosti strechy, veľkosti budovy, ktorá sa má pokryť, a veľkosti prierezu zdrojového materiálu.
Výpočet hlavných parametrov systému
Špeciálne počítačové programy uľahčujú výpočet parametrov krovu, ale výpočet je pomerne jednoduchý, pretože je založený na Pythagoreanskom temperme na pravoúhlých trojuholníkoch. Schéma výpočtu vyzerá takto:
- Najprv urobte vlastné ruky na meranie šírky a dĺžky prekrývajúcej sa štruktúry. Na meranie je potrebné použiť jedno meracie pásmo, každé meranie by malo byť vykonané dvakrát, aby sa predišlo chybám. Na základe získaných údajov sú schematicky znázornené.
- Ďalšou etapou je výber uhla sklonu bedrovej strechy s bokmi. Stanovuje sa na základe použitého strešného materiálu. Keďže mäkká dlaždica je najlepšie vhodná na zakrytie svahov zložitého tvaru, povedzme, že uhol je od 5 ° do 50 °. Majte však na pamäti, že čím strmšie sú svahy, tým viac strešných materiálov je potrebných, tým ťažšie sú podporné jednotky, tým ťažšie je robiť inštaláciu vlastnými rukami.
- Ak sa rozhodnete na svahu, môžete vypočítať výšku hrebeňa vynásobením dotyčnice uhla medzi základňou a rovinou svahov o dĺžke koncovej steny. Štvorstupňová manzardová strecha sa počíta v opačnom poradí na základe požadovanej výšky stropu.
- Ak chcete vypočítať vzdialenosť medzi hrebeňom a koncom previsu, musíte vypočítať štvorec od produktu o polovičnej dĺžke koncovej steny a výške hrebeňa.
- Plocha strechy je možné vypočítať pridaním plochy jej svahov pomocou vzorca pre trojuholník a lichobežník.
Výpočet zloženia priehradového systému vám umožní nielen zakúpenie požadovaného množstva stavebného materiálu, ale aj správne stanovenie objemu nadácie, avšak uvedomte si, že strešný materiál sa musí zakúpiť s hranicou 15-25% na prekrytie a orezávanie.
Výsledkom výpočtov by mal byť podrobný výkres a zjednodušená schéma pre aplikáciu značkovania. Štvorstupňová strecha môže byť postavená na hotových projektoch, ak používate štandardný uhol sklonu.
"Zlaté" pravidlá pre pokrývači
Skúsení majster pokrývači hovoria, že systém strešných nosníkov s koncovými bokmi nie je o nič komplikovanejší ako dvojitý, ak dodržiavate "zlaté" pravidlá, ktoré sa vytvorili počas dlhých rokov práce:
- Na použitie pri výrobe dosiek trámov a nosníkov toho istého úseku, to znamená, že krokve a výstužné nosníky by mali byť vyrobené z dosky 50 x 150 mm od dosky, výkonovej dosky a lôžka 150 x 150 mm prevýšenia.
- Vykonajte výpočet pred začiatkom montáže strechy na základe opakovane overených meraní.
- Uzly priehradového systému by sa mali premietnuť do projektovej dokumentácie a overiť výpočtom zaťaženia.
- Je potrebné zvoliť sekciu krokve v závislosti od dĺžky, hmotnosti strešného materiálu a oblasti, ktorá sa má pokryť.

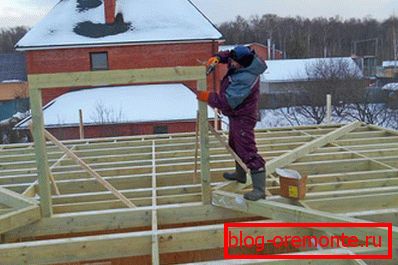

- S vlastnými rukami, inštalácia sa vykonáva s pomocníkom, dlhé a ťažké diagonálne krokvy sa ťažko inštalujú samostatne.
Štvorcestná strecha a uzly jej priehradového systému sú pomerne náročné na inštaláciu, avšak neprítomnosť štítov je spoľahlivou ochranou pred chladom, prudkým vetrom a dažďom.
