Dizajn okna na streche

Tradičné okno na streche na streche vyzeralo, pôvodne veľmi skromné, len na ventiláciu priestoru podkrovia. V priebehu času sa v dôsledku preľudnenia európskych miest použili pomocné podkrovné priestory ako bývanie. Potom bola potreba plných okien, čo umožnilo zvýšiť osvetlenie podkrovia.

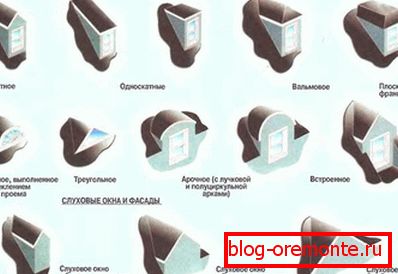

Typy okien

Nezamieňajte okná vikier s podkrovnými blokmi, ktoré sa líšia od prvých v ich zariadení. Na rozdiel od manzardov, kde je rám so sklom inštalovaný priamo v rovine strechy, ide o malé rozšírenie, do ktorého je zabudované okno do jednej zo stien. Vyznačujú sa veľkým množstvom foriem, ktoré dávajú vzhľadu akejkoľvek budove zvláštnu chuť (dávajte pozor na domy v Paríži). V závislosti od typu strešnej konštrukcie sú všetky okná v podkroví rozdelené podmienečne do nasledujúcich tried:

• štvoruholníkový vstavaný do jednoramennej strechy;
• podobné moduly pre dvojité svahovité strechy;
• trojhranné bloky;
• panoramatický typ;
• výstavba manzardov;
• polkruhový tvar atď.

Okrem svojho hlavného účelu (vetranie nebytových podkrovných priestorov) môžu byť tieto okná použité ako núdzový východ do strechy domu. Ak je vybavený obývacím priestorom - sú určené na prirodzené osvetlenie podkrovia.

Zvážte každý z týchto typov podrobnejšie.

4-uhlové moduly namontované na dvojpodlažných a jednoplášťových strechách so sklonom väčším ako 15 stupňov sú považované za klasickú verziu okna.

Trojuholníkové bloky sa najčastejšie nachádzajú v predmestských budovách (chalupy). Nemajú bočné steny, pretože ich funkcia je vykonávaná na svahoch strechy okien. Celková dĺžka spojov takého modulu s povrchom strechy je znížená a výsledkom je zníženie objemu hydroizolačných prác. Nevýhodou je mierne zníženie osvetlenia miestnosti (s výnimkou prípadu, keď sa predná plocha okna odoberá v rovine fasády budovy).

Oval - najzaujímavejšie a najatraktívnejšie riešenie (z hľadiska dizajnu fasády domu). Hladko zakrivené línie svahov takýchto štruktúr sú schopné dať ľubovoľnej štruktúre skôr originálny a atraktívny vzhľad.

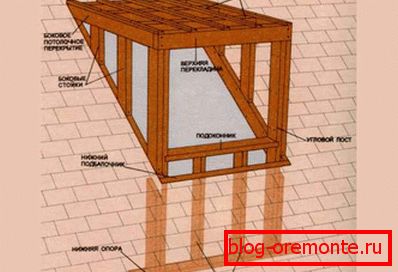

Výrobný rámec

Zariadenie okna vikýra predpokladá predbežný výkres náčrtu, ktorý zohľadňuje funkčné i dekoratívne účely. Geometrické rozmery a počet otvorov sa vyberajú na základe parametrov samotnej strechy a vo väčšine prípadov by ich celková šírka nemala byť väčšia ako polovica dĺžky strechy. Nie je nutné mať okná v riadených riadkoch, je dovolené ich namontovať na rôznych úrovniach.

Nižší výsek okenného rámu by mal byť vykonaný vo výške približne jeden meter od úrovne podlahy v podkroví. Jeho horná časť by mala byť umiestnená vo výške približne 2 metre. Táto hodnota sa môže zmeniť v prípade, keď je potrebné zvýšiť osvetlenie priestoru pod strechou.

Odporúča sa konštrukcia rámca súčasne s usporiadaním nosného systému. Obzvlášť trojuholníkové okno predpokladá prítomnosť malého hrebeňa, trámov a prepraviek vo svojom ráme.

Pri usporiadaní strešného systému obytnej konštrukcie v priestoroch okenných rámov je potrebné prideliť priestory so zosilnenými nosníkmi, ktoré sú schopné prijať dodatočné zaťaženie z namontovanej konštrukcie. Všetky nasledujúce operácie by sa mali vykonávať v tomto poradí:

• Na zosilnených trámoch sú namontované dva priečne nosníky, z ktorých jeden (spodný) je inštalovaný na úrovni stenového obloženia a poloha druhého je nastavená konštrukčnou výškou;
• bočné rámy rámu, prekrývajúce sa na hornej časti priečnej tyče, sú namontované na dolnom nosníku;
• súčasne vytvorený rám je upevnený na druhý (horný) nosník so špeciálnymi pozdĺžnymi tyčami, ktoré spočívajú na zosilnených krokvách;
• Poradie prípravy trámov pre okno vikýra sa v porovnaní s podobnými operáciami na usporiadaní strechy domu výrazne nelíši.

Venujte pozornosť! Montáž priečnych nosníkov rámu by mala byť vykonaná bez rezu v zosilnených nožičkách, čo by mohlo výrazne znížiť ich nosnosť. Na upevnenie elementov použite špeciálny kovový spojovací prvok.

Všetky operácie na inštaláciu prvkov rámu musia byť riadené olovnicou a úrovňou. Iba po ich ukončení pokračujte v inštalácii hrebeňového lúča a zvyšných trámov.

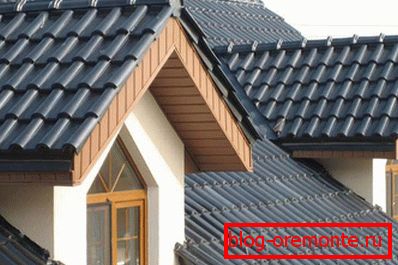

výzdoba

Pod cieľovým rámom sa rozumie obloženie bočných stien jedného alebo iného typu materiálu odolného voči vlhkosti. Horná časť konštrukcie (strecha) sa uzatvára súčasne s usporiadaním hlavnej strechy.

Venujte pozornosť! V procese inštalácie je potrebné sa obávať hydroizolácie trhlín vytvorených v kĺboch ​​okna vikýru s povrchom svahu. Takéto predvídanie zabráni vzniku nežiaducich únikov na týchto miestach.

Usporiadanie okenného typu "mansard" sa uskutočňuje vložením do roviny hlavnej strechy. Väčšina používateľov odporúča, aby tieto bloky zakúpili v hotovej forme, po ktorej budú musieť byť namontované iba v súlade s odporúčaniami uvedenými v návode.
