Ako vytvoriť systém väzieb
Budovanie nového domu je náročný a komplikovaný proces. Platí to najmä pre dizajn a inštaláciu štítovej strechy, ktorá by chránila obyvateľov pred dažďom a snehom. Vďaka moderným technológiám môže byť inštalácia mnohých častí a konštrukčných prvkov budovy vykonávaná samostatne, bez zamestnania tímu špecializovaných pracovníkov. Keď sa majitelia domov rozhodnú pre inštaláciu strešného systému vlastnými rukami, mali by ste sa dozvedieť o všetkých odtieňoch, pretože správne nainštalovaná strecha ušetrí čas a peniaze.
Čo sa skladá z
Každý vie, že štítová strecha má tvar trojuholníka pozostávajúceho z dvoch obdĺžnikových polovíc rovnomerne rozmiestnených navzájom, upevnených vnútorným nosníkom. V dôsledku toho vzniká vplyv prirodzeného a autonómneho čistenia povrchu pod vplyvom gravitácie z dažďa, snehu, krupobitia, listov a nečistôt bez účasti vonkajších síl. Predtým, ako vytvoríte systém krovu, mali by ste poznať jeho základné stavebné prvky.

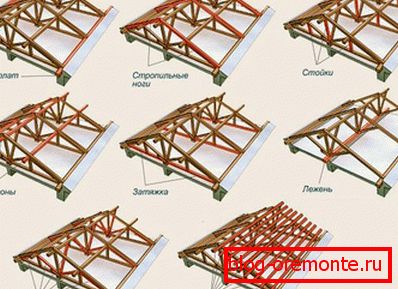

Rafterový systém pozostáva z niekoľkých komponentov:
- Mawérlat - drevo s prierezom 100-150 mm, namontované na oporných stenách okolo obvodu budovy, aby rozložilo zaťaženie vytvorené väzbovým systémom.
- Kone - nosník spájajúci všetky nosníky na jednej línii spolu na samom vrchole strechy, aby sa zabezpečila stabilita a stabilita počas silného zaťaženia vetrom.
- Klinové nohy - drevo alebo doska s prierezom 100-150 mm, ktorá je inštalovaná pod uhlom k mauerlátu, čím vzniká tvar rovnoramenného trojuholníka. Týmto spôsobom je celé zaťaženie prenášané zo strechy a celej konštrukcie rovnomerne rozdelené na výkonovú dosku a nosné steny. V závislosti od hmotnosti strešného materiálu sú nohy krokvy nastavené od seba 60 až 120 mm.
- Zvesí - vyčnieva zo steny o 400 mm konštrukcie, aby vytvorila vetvu zo stien dažďovej alebo taviteľnej vody.
- starček - nosník s úsekom 100-150 mm, ktorý je na úrovni mauerlatu rovnobežný s hrebeňom, aby vytvoril dodatočnú podporu pre hmotnosť prenesenú z strešných stĺpov.
- Podkosы - Uťahovanie na vytvorenie pevnej štruktúry pre veľké rozpätia.
- klisnička - dosky, ktoré sú inštalované ako pokračovanie krokví na vytvorenie sklonu strechy v prípade krátkych nosníkov.
- stojany - tyč s úsekom 100-150 mm umiestnenou vo vertikálnej polohe medzi vnútornými stenami alebo ležiacimi nadol a spojenie hrebeňa s nohami krokien na prenos a distribúciu celej hmotnosti konštrukcie.
- zúčastnil - spodný nosník - priečka, ktorá spája dva dolné konce nožičiek nožov, aby sa zabránilo tomu, aby sa celá konštrukcia rozbiehala na boky.
- sústruženie - dosky alebo tyče na spevnenie strešného systému a inštaláciu zastrešenia.

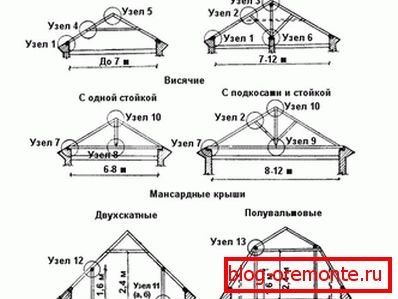

V závislosti od prítomnosti alebo neprítomnosti určitých konštrukčných prvkov existujú dva typy nosníkov - závesné a nylonové krokvy, ako aj ich kombinácia.
- Závesné krokvy - Nastavte, ak je výška vonkajších stien menšia ako 10 metrov s primeranou hrúbkou a bez vnútorných stien - priečok. Takýto dizajn by mal byť doplnený o utiahnutie na základoch krokien.
- Závesné trámy - inštalované s výškou vonkajších stien dlhších ako 10 metrov s prítomnosťou vnútorných podpier stĺpikov, ktoré sú umiestnené na zemi alebo nosník.
Keď ste vybrali typ krovu systému, môžete prejsť k výpočtom.

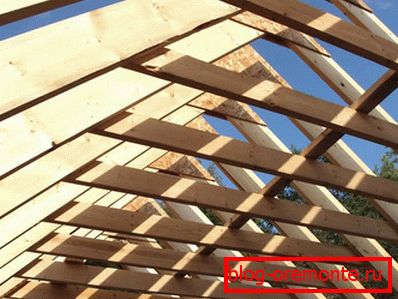

dimenzovanie
Správne vypočítať veľkosť a tvar strechy by mali dodržiavať určité pravidlá.
Venujte pozornosť! Každá štvorhranná strecha by mala mať uhol od 5 do 90 stupňov, inak bude počas prevádzky domu veľmi ťažké a ďalšie problémy.
V prípade častých a silných zrážok v oblasti výstavby môžete vytvoriť šikmú strechu, kde horná časť má mierny svah a dolný s ostrým svahom. Pri výbere uhla musíte tiež premýšľať o rýchlosti vetra - čím ostrejší je uhol strechy, tým viac to bude vyzerať ako plachetnica. Preto je potrebné zvoliť priemernú veľkosť a výšku trámov, berúc do úvahy všetky faktory počasia a hmotnosť strešného koláča.
Nájdite plochu jedného sklonu strechy:
Plocha rampy = dĺžka rampy vynásobená šírkou rampy
S týmto:
Šírka sklonu = dĺžka steny + dĺžka výstuže vynásobená 2
Výška skosenia sa v tomto prípade rovná dĺžke krokvy.
Počet krokví sa vypočíta podľa vzorca:
Počet krokví nožov sa rovná dvojnásobku šírky sklonu, delené krokom medzi krokvami.
Teraz vypočítame prípustné zaťaženie:
Hmotnosť strechy sa rovná súčtu hmotnosti všetkých vrstiev strechy na meter štvorcový. Je tiež potrebné pridať 10% výslednej hodnoty.
Záťaž pridáme z vplyvu environmentálnych faktorov a uhla sklonu strechy na získanú hodnotu. V závislosti od týchto údajov by ste mali vybrať materiál na vytvorenie krovu systému.
inštalácia
V prípade betónových alebo tehlových stien sa vykoná inštalácia výkonovej dosky. Ak sa konštrukcia skladá z guľatiny alebo dreva, horná časť steny bude hrať úlohu výkonovej dosky.
Kovové tyče sa namontujú na betónovú alebo tehlovú konštrukciu na vrchol s krokom 1-1,3 m s priečnym priemerom 1 cm a s vyrezanými závitmi a po ich úplnej inštalácii sa výkonová doska umiestni na vrch. Tiež by ste mali vytvoriť vodotesnú vrstvu medzi mauerlatom a stenou, aby ste zabránili vniknutiu vlhkosti a vody. Steny pórobetónových kociek v kĺboch je potrebné ďalej vystužiť a nalievať s betónom 200-300 mm.
Pri konštrukcii s primeranou bezpečnosťou používajte mauerlat vo forme tyče s prierezom 150 mm. Je inštalovaný na závitových tyčiach v oblasti horného okraja stien (špeciálny kanál pre Mauerlat) na hydroizolačnej vrstve. Pri dlhých nožniciach s obrovskou hmotnosťou môžete nainštalovať ďalšiu podporu s dôrazom na slnko.
Teraz môžete pokračovať v inštalácii nosníkov s kombináciou nylonu a závesných systémov. Aby ste to urobili, vezmite lúče s rozmermi približne 50-70 x 150-170 x 6000 - In9000 mm a vytvorte počiatočnú šablónu jednej krokvy nohy, pozdĺž ktorej zostávajúce krokvy budú vytvorené neskôr.

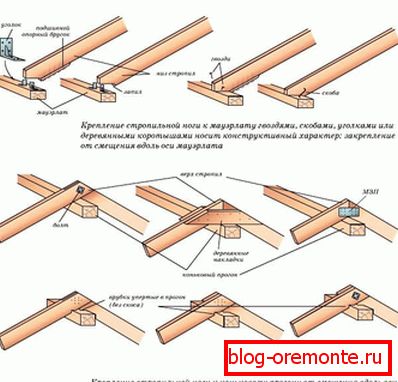

Po obdržaní požadovaného počtu krovov sa môže začať inštalovať krokve na výkonovom štítku. Okrem toho sa spojte s hrebeňovou tyčou s klincami as presahom nosníka s samoreznými skrutkami. V prípade inštalácie nylonového systému je nevyhnutné nainštalovať podstavce pod krokve krokom predtým stanoveným v štádiu projektovania. Po dokončení sú krokvy spojené s hrebeňom v hornej časti nosníkov pomocou konzol, skrutiek alebo kovových rohov.
Teraz je potrebné dať tuhosť konštrukcie inštaláciou dolných uťahovacích a horných skrutiek. Ak v oblasti bydliska dochádza často k silným vetrom a búrkam, strecha môže byť pomocou jednoduchých dosiek zosilnená diagonálnymi kravkami.
Potom sa na obzore inštaluje latka a nainštaluje sa pokrývač. Pre prepravky používajte suché drevo bez trhlín a uzlín, ktoré sa začínajú inštalovať v blízkosti hrebeňa v smere zhora nadol. Takže inštalácia obidvoch strán je vykonaná tak, aby bola dosiahnutá dobrá povrchová tvrdosť.
Preto sa vytvára systém krovu strechy garáže alebo malého objektu bez zapojenia tímu špecialistov a so značnou úsporou peňazí.
