Začiatočník remeselník môže robiť veľa chýb počas výstavby bedrového typu strechy. Dôvodom nie je ani zložitosť konštrukcie alebo inštalácie a nesprávna realizácia prípravných prác. Každý profesionálny staviteľ vie: aby ste raz znížili, musíte merať najmenej sedem. Z tohto dôvodu je boková strecha postavená vlastnými rukami iba na základe technického výpočtu a vypracovaného plánu. Ďalej si prečítajte, ako vypočítať základné parametre strechy, vybrať prierez jej prvkov a správne vykonať inštaláciu.

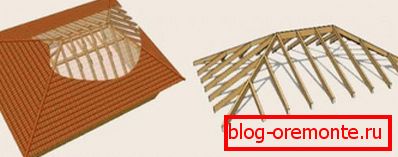

Stropová bedra

Držiak strechy

Vlastnosti dizajnu

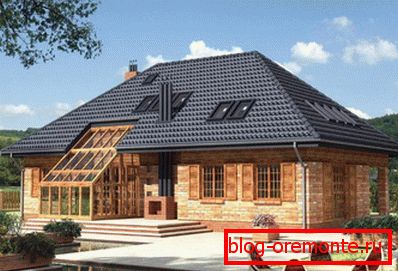

Strecha bokov - jeden z druhov hilar. Ak sa pozriete na dom s takou strechou na vrchole, jeho tvar sa bude podobať zapečatenej obálke. Dve svahy menšej plochy vo forme trojuholníka sa nazývajú bedra. A ostatné dva majú lichobežníkový tvar a väčšiu veľkosť. Zariadenie strechy podtypu bedra pozostáva z nasledujúcich uzlov:

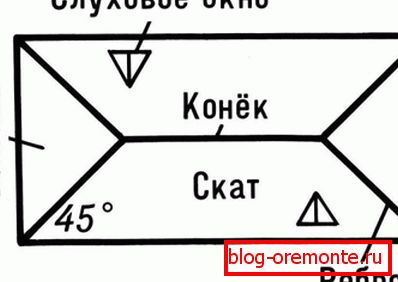

Pohľad zhora na bedrovú strechu

  1. Skate - to je vrchol strechy, čiary, ktoré tvoria priečky na ich križovatke. Zvláštnosťou hrebeňa bedrovej strechy je to, že jej dĺžka je menšia ako dĺžka prekrývajúcej sa konštrukcie.
  2. Hip Valce sa nazývajú trojuholníkové svahy, ktoré sú umiestnené nad koncovými stenami. Nahradzujú sedlo a sú tvorené diagonálnymi a strednými krokvami.
  3. Скатов. Stropová bedra помимо вальмовых имеет два трапециевидных ската, которые начинаются от конька, а заканчиваются свесом.
  4. Reber. Rebrá sú úhly vytvorené v kĺboch ​​bokov a lichobežníkových lúčov. Počet okrajov bedrovej strechy sa zhoduje s počtom uhlopriečok, to znamená, že sú celkom štyri.
  5. Odvodňovací systém. Odvodnenie pozostávajúce z nálevu, potrubia a žľabov je nevyhnutné na vypúšťanie nadbytočnej kvapaliny z povrchu bedrovej strechy do kanalizačnej kanalizácie.

Upozorňujeme, že strešné zariadenie na bokoch neumožňuje vytvoriť podkrovie, keďže dve ďalšie svahy výrazne znižujú strop v miestnosti pod strechou.

Krovy a podperné prvky

Systém bedrového krovu je trochu odlišný od dvojitého svahu, komplikovaná konštrukcia ramp vyžaduje väčší počet prvkov. Zahŕňa:

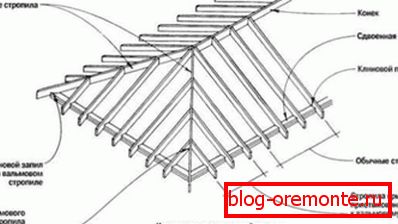

Systém konštrukčného krovu
  • Hrebeňový beh. Lúč, na ktorom sú pripojené strešné rámčeky.
  • Diagonálne krokve. Štyri ramenné nohy tvoria rebrá bokov. Od konca korčuľovania sa posunú k rohovému kĺbu mauerlatu, ktorý sa spojí s mauerlatom. Ich dĺžka je dlhšia ako dĺžka obyčajných trámov, takže pri ich výrobe používajú dvojité dosky alebo materiál väčšej časti. Zaujímavé je, že uhol diagonálneho krídla nohy je jemnejší ako stredné, nemali by ste na to zabudnúť, robiť kresby.
  • Stredné alebo obyčajné krokvy. Nosné nožičky, ktoré fixujú špičku na hrebeň a koniec na maurélii.
  • Centrálne obyčajné krokvy. Šesť raftov, ktoré sa ukotví s koncom korčule a uhlopriečkou chodidla. Pracovná jednotka krovu, ktorej inštalácia vyžaduje pozornosť a presné označenie.
  • Krátke nohy alebo dámy. Krátke nosníky nie sú v hornej časti v kontakte s hrebeňom, sú pripevnené k uhlopriečkam. Čím je rebrík nižší, tým menší je jeho dĺžka.
  • Uťahovanie. Jumper medzi obyčajným párom nosníkov, vyrobeným z dreva. Uťahovacie zariadenie umiestnené v hornej časti strechy pod hrebeňom sa nazýva skrutka. A ako nižšie utiahnutie, pripevnené na základňu krokien, používajte podlahové nosníky.
  • Recepcia. Vertikálne inštalované drevo, ktoré podporuje hrebeň, prenáša hmotnosť strechy na nosné priečky. V niektorých uskutočneniach je nosníkový systém stojana inštalovaný uprostred krokien, aby sa uvoľnil stred podkrovia.
  • Strut alebo subrafter. Podpera je upevnená kolmo na krokvy. Vzpery chránia krokvy pred previsom, je nutné, ak je dĺžka strechy sklonu väčšia ako 4,5 - 5 m.
  • Sprengel. Sprengelnoy farmu nazýva zariadenie, ktoré je potrebné na podporu diagonálnych nožičiek. Skladá sa z dvoch lúčov: jeden spája obe strany mauerlatu a druhý spočíva na prvom a uhlopriečkovom krokve.

Závesný zábradník

Skúsení majster pokrývači hovoria, že strešný systém bude spoľahlivý len vtedy, ak používate ten istý materiál, ten istý úsek a ten istý spôsob upevnenia pri výrobe prvkov.

Výpočtové a konštrukčné práce

Pred vytvorením bedrovej strechy je potrebné vykonať výpočet prvkov jeho štruktúry. Pred začatím výpočtov sa naplánuje schéma prekrývajúceho sa domu so všetkými známymi rozmermi. Ďalej pomocou jednoduchých geometrických vzorcov na základe Pythagorovej vety určujeme:

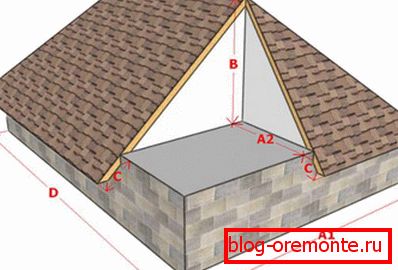

Parametre vyklenutých bokov
  1. Výška korčuľovania. h = b x tg? / 2, kde b je dĺžka konštrukcie medzi krídlovými nohami z prednej strany, eh? - uhol svahov.
  2. Dĺžka bežných krokien. e = b / 2 x cos?, kde b je dĺžka konštrukcie medzi nosníkmi z prednej strany, eh? - uhol svahov, e - dĺžka bežných nosníkov.
  3. Námorné korčule. S = 2ea, kde S je celková plocha svahov strechy bedier, e je dĺžka obyčajných krokví a je dĺžka medzi nohami krokien pozdĺž dĺžky konštrukcie.
Výpočet dĺžky uhlopriečok Kresba kyčelnej bedrovej štiepky

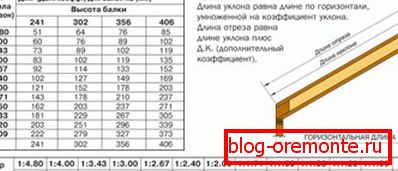

Pri štandardných hodnotách sklonu kĺbových strešných svahov existujú tabuľky s koeficientmi, pomocou ktorých môžete vypočítať dĺžku diagonálnych krokví bez výpočtov, vedieť o veľkosti poradia a súboru. Krok medzi dvojicami kmeňov je tiež zameraný na referenčné materiály, zamerané na typ dreva, jeho hrúbku a dĺžku svahov. Výsledky výpočtov sa uplatňujú na výkres, podľa ktorého sa následne urobí značenie.

Mount Maurlat

Mauerlat - základ, na ktorom nainštalujete strechu. Mauerlat je potrebný na rozloženie hmotnosti strechy okolo obvodu nosných priečok. Najčastejšie pri výrobe používa drevo z tvrdého dreva. Čím ťažšia a zložitejšia je štruktúra strechy, tým väčšia musí byť sekcia. Vo väčšine prípadov vhodné borovica, ktorého veľkosť je 150x150 mm alebo viac. Mauerlat pred tým, než si postavíte dom v nasledujúcom poradí:

Označenie bedrovej strechy
  • Zmerajte a odtrhnite lištu požadovanej dĺžky. V rohoch je mauerlat prepojený "v lapa". Ak chcete vystrihnúť drážku pod držiakom, musíte označiť.
  • Na hornom rade muriva je drevo postavené z dosiek a naliate viskóznym betónom, do ktorého sú vložené kovové špirály na upevnenie jadrovej tyče.
  • Po položení betónu je potrebné vytvoriť medzi ním a výkonovou doskou hydroizolačnú vrstvu. Na dosiahnutie tohto cieľa sa môže betón aplikovať asfaltový tmel alebo obloženie povrchu poteru krytinovým materiálom.
  • Liečte drevo antiseptickým prípravkom, hlboko penetračným retardérom a vodotesným lakom.
  • Označte a vyvŕtajte otvory v kovovej platni pre kovové čapy.
  • Posuňte lištu na kolíky a pevne utiahnite skrutky kotvy.

Je dôležité, aby každá vyrobená diera znižovala silu elektrickej dosky, takže by ste nemali používať veľké množstvo čapov a je prísne zakázané prichádzať do nej pre montáž na krokvy!

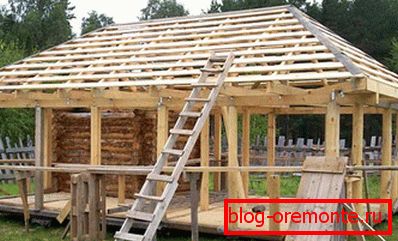

Stavebný proces

Strecha kyvadla je postavená s vlastnými rukami podľa jasného pokynu, ktorý opisuje postupnosť každého kroku. Aby výsledok odôvodnil čas a použité materiály, mali by sa práce vykonávať podľa technológie:

  1. Inštalovanie bavlny. Pre ohyby je možné použiť prekrývajúce sa nosníky, na ich inštaláciu potrebujeme najmenej dva takéto prvky. Skúsení remeselníci vytvárajú promenádu ​​nad nosníkmi a vytvárajú tak priechodný systém vhodnejší a bezpečnejší.

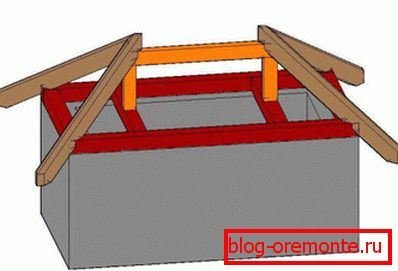

  2. Na montáži sú namontované dve regály. V prípade potreby môžu byť regály viac, ale bez toho, aby bola štruktúra ťažšia. Zatiaľ čo systém nedosiahol stabilitu, regály sú fixované vertikálne s dočasnými vzperami. Montáž regálov a uhlopriečok
  3. Na regáloch je nainštalovaný hrebeňový nosník, upevňujúci ho dlhými klincami. Bežné nosníky sú pripevnené k nosníku s kovovými obloženiami alebo rohmi.

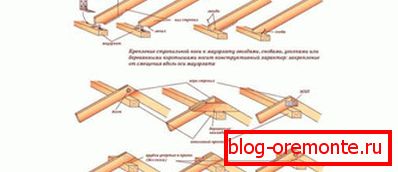

  4. Namontované stredné medziľahlé krokve na bedrových svahoch a potom diagonálne nosníky ramien dvojitých dosiek. Spôsoby upevnenia nosníkov
  5. Opravte koncové oporné krokvy, tmavo, plutvy a vetrovú dosku na jednej alebo dvoch rampách.
  6. Pultová prepravka je namontovaná a membrána na bariérovú paru je na ňu položená pásikmi a zaistená konštrukčným zošívačom. Schéma podlahového strešného materiálu
  7. Na vytvorenie bedrovej strechy sa častejšie používajú mäkké strechy, pretože s jej pomocou je ľahšie zakryť svahy s komplexnou geometriou. Pre strešné materiály tohto typu je potrebné vytvoriť nepretržitú prepravku preglejkových listov odolných voči vlhkosti.
  8. Pomocou špeciálneho spojovacieho prvku z nehrdzavejúcej ocele s gumovým klobúkom je strešný materiál upevnený na lôžku. Majú listy s prekrytím 10-15 cm na ochranu proti prenikaniu vlhkosti. Upozorňujeme, že čím skôr strmá strecha, tým viac sa prekrýva.
  9. Po položení strešného materiálu môže byť strecha izolovaná zvnútra, vybavená oknami, žľabom a komínom.

Strecha bokov je najvhodnejšia pre čestnú konštrukciu, ale na to, aby si ju vytvorila sami, sú potrebné výpočty, dizajn a trpezlivosť, bez ktorých nemožno uspieť.
