Ako vypočítať priemer potrubia: určenie parametrov

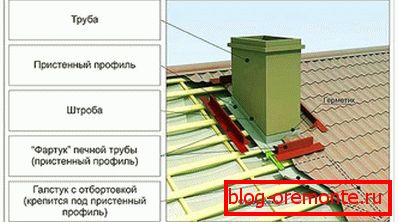

Správny výpočet parametrov dymovodu je predpokladom pre bezpečné a efektívne fungovanie vykurovacieho systému inštalovaného vo vašej domácnosti. Ak chcete urobiť všetko správne, odporúčame, aby ste sa oboznámili so základmi dizajnu dymového kanála, ako aj so schémou zariadenia jeho nadpočetnej časti.

Venujte pozornosť! Treba poznamenať, že samokalkulácia je efektívna len vtedy, ak je vyrobená s požiadavkami výrobcu použitého v domácom vykurovacom zariadení.

Metódy výpočtu

Výber veľkostí komínových kanálov určitého typu sa môže uskutočniť niekoľkými spôsobmi:

1. Podľa prvého sa priemer nadmernej časti komína vypočítava na základe údajov uvedených v pasu vykurovacieho systému. V tomto prípade je všetko potrebné od vás - určiť jeho optimálnu výšku.
2. Pre domáce otvorené krby môžete zistiť veľkosť potrubia pomocou hodnôt jeho výšky a plochy vykurovacieho portálu. Pri výpočtoch bude potrebné použiť špeciálny diagram, v ktorom budú uložené segmenty zodpovedajúce špecifikovaným parametrom. Priesečník vertikálnych a vodorovných priamok vedených koncami získaných segmentov a výsledkom je požadovaný priemer kanála, určený podľa tabuľky priloženej k diagramu. Takže s rozlohou 0,7 m² a výška komína asi 12 metrov podľa tabuľky, určujeme, že priesečník čiar zodpovedajúcich týmto parametrom v diagrame je v oblasti ukazovateľa 25. Táto hodnota bude požadovaná.
3. Hodnota požadovaného indikátora pre kachle v saune je určená ich špecifickým výkonom (na 1 kW výkonu by sa malo použiť asi 8 cm priemeru rúry). V tomto prípade sa výpočet uskutočňuje podľa vzorca: D = P (kW) 8 8, kde P je výkon pece a D je priemer potrubnej časti v centimetroch.

Okrem toho si všimnime, že veľkosť dymového kanála v kúpeľných peciach závisí tiež od typu použitého paliva a od výšky hornej časti komína. Ako príklad sa zvyčajne uvádzajú drevené pece, ktorých výkon nestačí na vytvorenie optimálneho tahu. V tomto prípade sa odporúča použiť rúrku so zvýšenou časťou. Okrem toho je potrebné vziať do úvahy rôzne nuansy, ktoré nájdete v špeciálnej literatúre.

Zjednodušený prístup

V prípade, že pri výpočtoch je potrebné určiť priemer kanála bez započítania pomocných nástrojov (grafov a tabuliek), bude potrebné vziať do úvahy nielen výšku konštrukcie, ale aj prítomnosť takzvaného "dúchadla", ktorý zabezpečuje tok vonkajšieho vzduchu.

Môžete použiť pomerne jednoduchý pomer pri zohľadnení pracovných rozmerov pece a za predpokladu, že s väčším množstvom horľavého materiálu bude mať kapacita pece vyššiu hodnotu.

Venujte pozornosť! Prierez komína by mal byť zvolený na základe pomeru 1: 1,5 k veľkosti pece. Zároveň by nemala byť menšia ako veľkosť dúchadla.

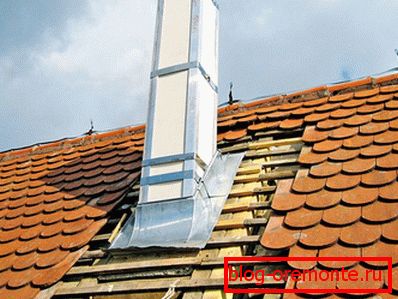

Preto pomocou tohto jednoduchého pomeru môžete nezávisle vypočítať prierez komínového potrubia. Pri výbere dizajnu pece alebo krbu v časti jeho komínového kanála je potrebné dodržiavať jednoduché pravidlo: čím je vyššia, tým sú trakčné charakteristiky ohrievača lepšie. Takže so zvýšením priečneho prierezu komínom jeho trakčné charakteristiky vzrastajú priamo v pomere k veľkosti.

Je potrebné vziať do úvahy, že pri náraste ťahu sa tiež zvyšuje spotreba spotrebovaného paliva. Aby sa šetrilo palivo, pri výpočte výšky komínového kanála je potrebné vybrať určitú strednú hodnotu, ktorá spĺňa všetky vyššie uvedené požiadavky.

Pokiaľ ide o určenie rozmerov komínového kanála namontovaného vo viacpodlažných budovách, v podobnej situácii budete s najväčšou pravdepodobnosťou musieť požiadať o pomoc špecialistov. Vysvetľuje to skutočnosť, že výškové budovy majú významné plochy, ktoré musia byť úplne vykurované (na rozdiel od malých predmestských budov, ktoré sú iba čiastočne vykurované). Podľa toho musí ohrievač používaný v budove mať zvýšený výkon dostatočný na vykurovanie všetkých jeho miestností.

V tomto prípade sa vonkajšia pomoc bude vyžadovať len vo fáze návrhu budúcej štruktúry. Ak máte určité skúsenosti v stavebníctve, rovnako ako schopnosť používať príslušnú projektovú dokumentáciu, nebude ťažké vykonať výpočet sami.
