Ako urobiť komín na kúpeľ cez stenu to urobte sami - krok za

Pece je najdôležitejším zariadením vo vani, bez ktorého neplní svoju funkciu. Preto znalci tradícií ruského kúpeľa často počujú pochybnosti o výhodách alebo nevýhodách konkrétneho spôsobu umiestnenia a vybavenia zariadení generujúcich teplo a o mieste výstupu komína. Vďaka šíreniu sendvičových rúrok sa v Rusku stali obľúbené kanály na odstránenie dymu. V tomto článku sa dozviete, ako dostať komín cez stenu vlastnými rukami, dodržiavajúc všetky požiarne bezpečnostné požiadavky.

Typy komínov pre kúpeľ

Inštalácia komína v kúpeli je najdôležitejšou úlohou, kvalita ktorej závisí od bezpečnosti použitia tohto hygienického zariadenia. Preto väčšina majiteľov domov zamestnáva profesionálnych pracovníkov, ktorých kvalifikácie sú nepochybné, aby vytvorili kanál na odvod dymu. Táto úloha je však celkom možné urobiť sami vďaka moderným modulárnym systémom z nehrdzavejúcej ocele. V závislosti od toho, kde je priechod potrubia na ulici, existujú dva druhy komína:

• Vnútorné. Tento termín sa vzťahuje na komín, ktorý je umiestnený vo vnútri kúpeľa a je zobrazený na ulici cez strechu. Takéto zariadenie umožňuje efektívne využívať palivo použité pre pec, pretože rúrka uvoľňuje teplo po celej svojej dĺžke a ohrieva miestnosť. Konkrétnym problémom pri inštalácii vnútorného komína je prechod potrubia cez prekážky. Ak sa chcete dostať na ulicu, musíte urobiť otvory v podkroví a streche. Je to dosť ťažké, aby švy potrubia proti materiálu strechy vlastné ruky, takže tieto zle chránené oblasti spôsobujú únik.
• Externé. Prístroj vonkajšieho komína sa líši od vnútorného komína tým, že táto technológia zahŕňa priechod potrubia na odstránenie produktov spaľovania cez stenu. Pri pokladaní dýzového kanála je len jedna prekážka, takže táto metóda je vhodnejšia na inštaláciu vlastnými rukami. Okrem toho je priechod rúry cez stenu ľahšie vybavený, pretože je umiestnený zvisle a netesnosť je nepravdepodobná. Aby sa predišlo veľkým stratám energie, časť potrubia prechádzajúceho po ulici sa ohrieva pomocou tepelne odolného materiálu.

Venujte pozornosť! Schopnosť vybaviť vonkajší alebo vnútorný komín rukami závisí od umiestnenia ohrievača vo vani. Na to, aby sa hadica dostala cez stenu, musí byť pec umiestnená v tesnej blízkosti. Ak je vykurovacie zariadenie umiestnené v strede miestnosti, je lepšie urobiť priechod vertikálne cez strechu.

Výhody externého umiestnenia

V poslednej dobe bola jediná možnosť umiestnenia komína vnútorná. Táto možnosť vám umožňuje maximalizovať teplo prichádzajúce z potrubia. Má však významné nevýhody, z ktorých najväčší je nízka požiarna bezpečnosť a objem. Vonkajší komín, priechod potrubia, v ktorom je vytvorený cez stenu, má nasledujúce výhody:

1. Kompaktnosť. Neprebieha vo vnútri kúpeľa, takže sa dá použiť v najmenších štruktúrach podľa oblasti. Toto plus je dôležité najmä pre tehlové komíny, pretože zaberajú veľa priestoru.
2. Protipožiarna bezpečnosť. Na rozdiel od toho je umiestnenie komína vo vnútri kúpeľa vonkajší, podľa odborníkov je viac ohnivzdorné. Táto kvalita je veľmi dôležitá pre stavby s takým vysokým nebezpečenstvom požiaru.
3. Zostava komfortu. Vzhľadom na skutočnosť, že v procese inštalácie je vybavený iba 1 prechod cez stenu, inštalácia vonkajšieho komína v kúpeli sa vykonáva ručne bez toho, aby sa uchýlil k drahým službám profesionálnych remeselníkov.

Venujte pozornosť! Silné ruské podnebie je náročným testom pre vonkajšie, pretože veľký rozdiel medzi vonkajšou a vnútornou teplotou v potrubí spôsobuje vznik kondenzátu. Pri vyberaní rúry cez stenu je väčšina komína umiestnená mimo kúpeľa, takže účinnosť pece sa znižuje a spotreba paliva sa zvyšuje. Na odstránenie týchto negatívnych aspektov charakteristických pre externé kanály na odstraňovanie dymu vykonávajú tepelnú izoláciu alebo používajú špeciálne sendvičové systémy.

Komíny, ktorých priechod je vykonávaný cez stenu, majú nerovnakú konfiguráciu, pretože sú položené s 1-2 otáčkami. Takéto zariadenie znižuje silu ťahu vo vnútri potrubia a narúša normálnu prevádzku pece. Aby sa zabránilo tejto situácii, na inštaláciu vlastných rúk pomocou rúr s väčším priemerom.

Požiadavky na vonkajšie komíny

Bezpečnosť používania kúpeľa závisí od inštalácie komína, pretože zlá inštalácia tohto prvku vykurovacieho systému podľa štatistických údajov ministerstva mimoriadnych situácií je jednou z najčastejších príčin požiarov a otravy oxidom uhoľnatým. Na vonkajšie kanály na odstránenie dymu sú kladené tieto požiadavky:

• Priechod potrubia cez stenu vonkajšieho odvádzacieho kanála je umiestnený vo výške 1-1,5 m nad úrovňou zeme alebo vyššou.
• Vertikálny úsek komína je umiestnený vo vzdialenosti najmenej 1,5 m od vonkajšej steny a od okraja previsu strechy kúpeľa. Vzdialenosť od vonkajšieho komínového potrubia k susednému domu by nemala byť menšia ako 1,5-3 m.
• Pri inštalácii vonkajšieho komína je povolené maximálne 3 otáčky potrubia, ale zvislé umiestnenie je efektívnejšie.
• Celková dĺžka horizontálnych častí potrubia, ktorá neovplyvňuje prítlačnú silu vo vnútri komína, nie je väčšia ako 1 m.
• Nie je povolené opustiť komínové vedenie cez stenu v miestach, kde sa nachádzajú strešné okná, balkóny a okná druhého poschodia. Nie je možné zobraziť komínové kanály v uzavretých lodžiach, chodbách a vchode.
• Výstup potrubia cez stenu je vybavený ohňovzdorným materiálom, dodatočne izolovaným nehorľavou izoláciou.
• Miesto umiestnenia komína vo vnútri kúpeľa je chránené kovovými plechmi, ktoré chránia materiál steny pred prehriatím a požiarom.
• Nie je dovolené pripojiť sa na prívod pece sendvičovej rúry, pripojenie sa uskutočňuje pomocou jednoprvkových prvkov z nehrdzavejúcej ocele. Systémy s dvojitým okruhom sa používajú na vonkajších častiach kanálu na odstraňovanie dymu.

Venujte pozornosť! Pri inštalácii pomocou vlastných rúk nezabúdajte, že minimálna prípustná výška komínov pre pece pracujúce na tuhom palive, ktoré sa najčastejšie používajú vo vani, je 5 m.

inštalácia

Montáž vonkajšieho komína sa začne po inštalácii ohrievača. Moderné modulárne, pozostávajúce z ďalších prvkov, je ľahké pripojiť sa vlastnými rukami, pretože na vykonanie tejto úlohy nevyžaduje špeciálne nástroje a odborné zručnosti. Zostavenie vykonajte nasledovné pokyny:

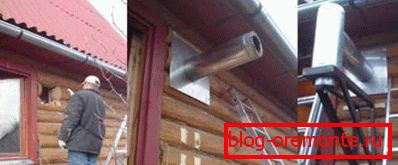

1. Určte miesto kladenia kanála vo vnútri kúpeľa a miesto rúry cez stenu. Na ochranu vnútorných stien pred ohrevom je inštalovaný plechový štít. V miestach priechodu rozdeľte otvor, ktorého veľkosť je väčšia ako priemer potrubia.
2. Komín je spojený so vstupom pece pomocou adaptéra a potom sa nasadí ďalší prvok potrubia s bránou. Tento termín sa vzťahuje na ventil, s ktorým môžete nastaviť silu ťahu.
3. Pripojenie potrubných častí s kovovými svorkami a obaľovacími spojmi s tepelne odolným tesniacim materiálom je komín prenesený na stenu. Ak chcete nasadiť rúrku a položiť vodorovnú časť, použite kohútiky pri 45 alebo 90 stupňoch.
4. V mieste prechodu potrubia cez prekážku montáž požiarnej odolnej škatuľky z azbestocementu alebo plechu. Priestor medzi stenami potrubia a potrubia je položený s nehorľavým tepelne izolačným materiálom, ktorý neumožňuje vykurovanie steny z komína.
5. Po privedení potrubia do ulice je namontovaný prvok kanálu na odstraňovanie dymu s odpalom. Spodok tejto časti má odnímateľný pohár, ktorý slúži na zostavenie kondenzátu. Používa sa na sledovanie alebo čistenie komína.
6. Rúra sa zasunie vertikálnymi segmentami do požadovanej výšky. Pripevňuje sa k stene pomocou kovových konzol s rozstupom najmenej 1 m. Ak má komín väčšiu výšku, potom je upevnený na streche pomocou špeciálnych rozšírení.

Je to dôležité! Indikátorom kvality inštalácie je tesnosť systému. Skontrolujte správnosť svojich krokov tavením sporáku: ak dym rýchlo opustí pec, ste sa s touto úlohou vyrovnali. Vzhľad dymu naznačuje nekvalitnú montáž, upozornenie na tento alarm, kontrolu všetkých švov a odstránenie chýb.
