Naši predkovia žijúci na území takmer najchladnejšej krajiny na našej planéte, v zime otepľovali domy svojimi kachľami na drevo. V dobe, keď je každá obytná budova vybavená plynovou mačkou, kachle a krby sa stali exotickými, ktorých inštalácia slúži ako prvok dekorácie a nie praktická nutnosť. Tieto zariadenia sú však stále vykurované a preto vyžadujú organizáciu odstránenia dymu. V tomto článku opíšeme, ako je komín vyrobený pre krb.

Zariadenie a princíp činnosti

Komíny na krby alebo pece - kanály, ktorými sa odstraňuje zmes plynov, ktoré sú produktmi spaľovania paliva, z vykurovacieho zariadenia vykurovacieho zariadenia do atmosféry. Konštrukcia týchto prvkov vykurovacieho systému sa vykonáva vo forme potrubia alebo tehlového hriadeľa, ktorého tesnosť určuje, či systém funguje správne. Komíny na krby a kachle sú potrebné, pretože bez nich nie je možné prevádzkovať zariadenia na výrobu tepla, ktorých práca je nasledujúca:

Schéma práce a cirkulácia vzduchu v krbe
  1. Palivo sa umiestni do pece zariadenia na výrobu tepla (sporák, krb, kotol). Väčšina zariadení pracuje s drevom, plynom, stlačeným alebo uhlím, vykurovací olej.
  2. Palivo sa zapáli pomocou zdroja otvoreného plameňa, v dôsledku čoho systém generuje veľké množstvo tepla, čo vedie k udržaniu optimálnej teploty v miestnosti a dymu.
  3. Dym, ktorý je produktom spaľovania paliva, pozostáva zo zmesi oxidu uhličitého a oxidu uhoľnatého, popola, sadzí a iných agresívnych chemikálií. Teplota dymu vstupujúca do komínov na krby alebo kachle dosahuje 400-500 stupňov, preto sa pri dodržiavaní zákona o konvekcii stúpa, čo uvoľňuje priestor v peci pre chladnejší vzduch.
  4. Konštrukcia kanálov na odvod dymu je zvislý hermetický hriadeľ, cez ktorý horký dym stúpa len nahor. Vďaka tomuto procesu vstupuje do pece čerstvý vzduch nasýtený kyslíkom, ktorý je potrebný na udržanie spaľovania.

Proces odsávania vzduchu bohatého na kyslík do ohňa sa nazýva záťaž. Ak chcete skontrolovať komíny na krby na prítomnosť trakcie, musíte do ohňa priložiť zapaľovaciu zápalku alebo sviečku: ak sa plameň odchyľuje od kanálu na odstránenie dymu, systém funguje správne. V prípade, že plameň sviečky spája rovnomerne, hovorí o neprítomnosti ťahu. Najnebezpečnejšia situácia sa však vyvíja, keď sa vytvorí reverzný ťah, plameň, ktorý ho odkloní v opačnom smere, ako to naznačuje komín.

Aby ste mohli správne vytvoriť kanál na odvod dymu do kachlí alebo krbu, musíte starostlivo preštudovať informácie o vykurovacom zariadení špecifikované v návode, ako aj vypočítať objem plynu v peci. Je veľmi ťažké namontovať komín na krb vlastnými rukami, pretože táto zložitá štruktúra vyžaduje špeciálne vedomosti a skúsenosti, ktoré sa môžu pochváliť len skúsenými remeselníkmi.

Spôsoby uverejnenia príspevku

Montáž a pripojenie kanála na odstraňovanie dymu dochádza po inštalácii ohrievača. Ale vybrať miesto a vykonať výpočet prierezu a výšku komína je potrebné spustiť inštaláciu. Komíny na krby alebo kachle sú umiestnené dvoma spôsobmi:

  • Interné umiestňovanie. Tento spôsob umiestnenia zahŕňa inštaláciu a pripojenie dymovodného kanála do vykurovanej konštrukcie. Na území Ruska sa komínové vedenie pece tradične umiestnilo v dome, čo viedlo k ulici cez strechu. Inštalácia kanálu dovoľuje chrániť ho pred zamrznutím, ako aj znížiť tepelné straty v oblasti prechádzajúcej ulicou. V tomto prípade sa vypočítava skutočnosť, že zatiaľ čo dym sa pohybuje cez potrubie, postupne sa ochladzuje, v dôsledku čoho sa kondenzát netvorí. Tradičná vnútorná metóda umiestnenia má 1 negatívnu stránku: rúrka, hlavne tehly, zaberá veľa priestoru v miestnosti. Okrem toho zvyšuje riziko požiaru. Vnútorné a vonkajšie umiestnenie komínového dymu
  • Vonkajšie umiestnenie. Inštalácia potrubia mimo budovu vám umožní zvýšiť užitočnú plochu malých miestností. V tomto prípade vedú komíny na krby cez stenu umiestnenú v blízkosti ohrievača priamo na ulici. Táto technológia sa dostala do Ruska z Ameriky a Európy, stala sa populárna s príchodom efektívnych tepelnoizolačných materiálov používaných na izoláciu kanálov a sendvičových potrubí, ktoré nemrznú ani v najťažších mrazoch. Mínus vonkajšieho umiestnenia je, že vzhľadom na veľký rozdiel medzi vonkajšou a vnútornou teplotou v komíne vzniká veľké množstvo kondenzátu. Ak chcete vytvoriť vysokokvalitný kanál vonkajšieho odvodu dymu, musíte vykonať podrobný výpočet rosného bodu a usporiadať izoláciu. Avšak umiestnenie rúrky mimo budovy znižuje pravdepodobnosť požiaru a považuje sa za bezpečnejšie.

Venujte pozornosť! Výpočet kanálu na odvádzanie dymu ohrievača určuje odporúčaný prierez a výšku potrubia, vypočíta požadovanú úroveň tiaže na udržanie spaľovania. Pri výpočte týchto parametrov sa zohľadňuje výkon zariadenia, druh použitého paliva, umiestnenie a klimatické podmienky v oblasti výstavby. Komíny na krby sú postavené na základe projektu, ktorý zohľadňuje všetky uvedené faktory a spojenie sa vykonáva pod dohľadom profesionálneho majstra.

materiály

Komíny na krby sú vyrobené z rôznych materiálov, ktoré majú vysokú tepelnú odolnosť, nízku tepelnú vodivosť, vynikajúce žiaruvzdorné vlastnosti, nevstupujú do oxidačných reakcií s vodou a tiež nereagujú s agresívnymi chemikáliami obsiahnutými v produktoch spaľovania. Ak chcete vytvoriť trvalý a spoľahlivý kanál na odstraňovanie dymu pre pec, použite nasledujúce materiály:

  1. Brick. Je to tradičný materiál pre konštrukciu komínov pece, pretože má vynikajúcu tepelnú odolnosť, nespáľuje a s primeranou starostlivosťou trvá viac ako 100 rokov. Pre konštrukciu rúr používa korpulentné, pečené tehly, ktorých cena je vyššia ako jednoduchý kremičitan. Táto metóda je jedným z najdrahších z dôvodu vysokej ceny materiálu, potrebu vyplniť hlboký základ. Navyše je nepravdepodobné, že si vyrobíte tehlový komín a vytvoríte spojenie s pecou s vlastnými rukami, musíte minúť peniaze na najatých remeselníkov, ktorých služby sú drahé. Tehlová baňa má obdĺžnikový alebo štvorcový prierez, preto v rohoch a na hrubom povrchu materiálu sa ukladajú sadze a popol, čo vedie k preťaženiu. Komínová konštrukcia tepelne odolných tehál
  2. Keramické rúry. Výhodnejšie je keramický komín, ktorý pozostáva z rúr a blokov ľahkého betónu pre ich inštaláciu. Má kompaktnejšiu veľkosť, takže je inštalovaná ako vo vnútri, tak aj vonku. Životnosť keramických rúr je 30 rokov, ale správna údržba a pravidelné čistenie zvyšujú toto obdobie o 10-15 rokov. Keramické dymové výfukové kanály sú ľahšie ako tehly, sú inštalované na monolitickom základe betónového potrubia, takže potreba naplnenia základov zmizne. Existujú modely s tepelnou izoláciou, ktoré sú vhodné pre vykurovacie zariadenia na tuhé palivá, kde teplota produktov spaľovania presahuje 300-400 stupňov. Keramické komínové zariadenie
  3. Sendvičové rúrky z ocele. Najvýhodnejším a cenovo dostupným materiálom, z ktorého sú komíny vyrobené pre kachle alebo krb, je sendvičové potrubie. Predstavujú dva duté oceľové valce vložené do jednej s izolačnou vrstvou medzi nimi. Sendvičové rúrky sú ľahké, ľahko sa inštalujú a slúžia 15-20 rokov. Komponenty pre zostavu komína sa vyberajú podľa priemeru vstupnej dýzy zariadenia uskutočnením výpočtu požadovanej výšky komína na udržanie normálnej úrovne ťahu. Zariadenie komína sendvičových rúrok

Je to dôležité! Materiál na zostavenie komína sa vyberá na základe typu paliva, na ktorom pracuje zariadenie na výrobu tepla: krby a kachle pracujúce na tuhom palive, tehlové a keramické rúry sú vhodnejšie, s dymom z plynových modelov, oceľové sendvičové rúry robia dobrú prácu.

Požiadavky na kanály na odvod dymu

Použitie vykurovacích priečok je spojené s nebezpečenstvom požiaru a otravy oxidom uhoľnatým, preto sú prísne požiadavky kladené na kanály na odstraňovanie dymu, ktorých úlohou je chrániť užívateľov. Aby prevádzka zariadenia nespôsobovala problémy, musia byť pri inštalácii komína splnené nasledujúce podmienky:

  • Priemer potrubia sa volí podľa veľkosti prívodného potrubia zariadenia na výrobu tepla. Ak je potrubie väčšie, spojenie medzi nimi bude netesné, čo môže spôsobiť únik oxidu uhoľnatého.

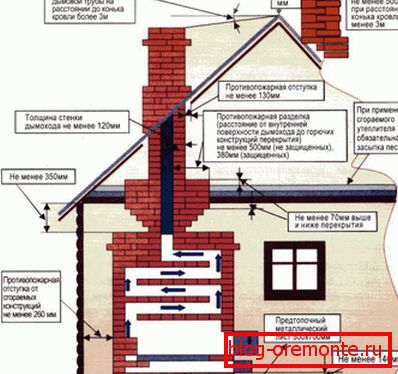

  • Spojky, tesnenia a rúry cez steny alebo podlahy sú izolované žiaruvzdorným materiálom, aby sa predišlo prehriatiu povrchu. Na tieto účely sa používa základný kov alebo azbestocement. Bezpečnostné požiadavky na inštaláciu tehlového dymového kanála
  • Dĺžka kanálu na odstraňovanie dymu sa určuje výpočtom požadovaného tlaku, ale jeho výška od ohňa ku špičke by nemala byť menšia ako 5 m. Čím je komín vyšší, tým väčší je tlak v ňom.

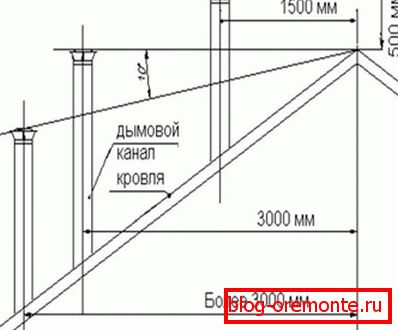

  • Hlava rúry je odstránená na streche vo vzdialenosti 0,5-1 od hrebeňa alebo cez stenu vo výške 1-1,5 m od pôdy. Komín sa zdvihne na 0,5 m nad najvyšším bodom strechy. Výška komína nad hrebeňom strechy
  • Kanál výfukového dymu je umiestnený hlavne vertikálne, vyhýba sa viac ako 3 otáčkam. Dĺžka horizontálnych častí by nemala presiahnuť 1 m.
  • Valcový tvar úseku je považovaný za najlepšiu možnosť pre potrubie, avšak sú povolené obdĺžnikové a štvorcové hriadele.
Podmienky pre umiestnenie krbu v drevených domoch

Je to dôležité! Skúsení majstri pecí odporúčajú, keď diskutujú návrh krbu, aby trvali na umiestnení komína do domu, a musí byť na vnútornej, nie na vonkajšej stene. Pomocou tejto schémy inštalácie sa kanál stáva teplejším, v ňom nie je nedostatok trakcie a kondenzácie výparov.
