Ako si postaviť strešnú manzardovú strešnú krytinu - montáž

Stavba domov vždy začína určovaním potrebného obytného priestoru, závisí na tomto parametri hĺbka kladenia základov a celkové náklady na výstavbu. Aby malý pozemok postačoval na usporiadanie zeleninovej záhrady, kúpelne a altánu, nie je možné rozšíriť byt v horizontálnom smere, výstavba ďalšej podlahy je príliš drahá. Zvýšenie obytného priestoru v takejto situácii pomôže strážnej streche vlastnými rukami.

Typové typy strechy

Podkrovie - vyhrievané alebo studené miesto pod strechou, ktoré sa používa ako obytná budova. Podľa stavebných predpisov je v podkrovnej miestnosti potrebné vybaviť okná na prirodzené osvetlenie a stropy dostatočnej výšky pre osobu. Izby pod strechou, v ktorých tieto podmienky nie sú splnené, sa nazývajú podkrovie. Nasledujúce typy striech sú vhodné pre podkrovné zariadenie:

• Gable. Najjednoduchší dizajn pre podkrovné zariadenie. Skladá sa z dvoch obdĺžnikových svahov a trojuholníkových predokenov. Aby ste dosiahli požadovanú výšku stropu pre obytný priestor, je potrebné položiť veľmi strmý uhol svahov. To zvyšuje plochu a hmotnosť strechy s dvojitým sklonom, čím je jeho inštalácia ekonomicky nepraktická.
• Valbová. Konštrukcia bedrového stropu pozostáva z dvoch lichobežníkových svahov a z mnohých trojúhelníkov je umiestnených nad koncovými stenami namiesto štítov. Výška stropu pod bokmi nestačí na obytné priestory, takže podkrovná plocha je príliš malá. Avšak stačí usporiadať skladovanie vecí alebo zimné uskladnenie zásob, ak nie je vyhrievané.

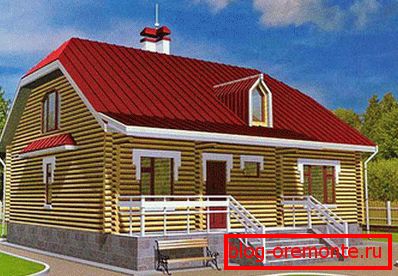

• Poluvalmovaya. Zvláštnosťou strechy v strede je to, že jej koncové svahy úplne nenahradzujú štíty, ale čiastočne. Boky malých rozmerov neznižujú výšku stropu, takže je možná inštalácia polovice skladanej strechy ako podkrovia. Jedinou nevýhodou tejto možnosti je zložitosť krovu a vysoká spotreba strešného materiálu.

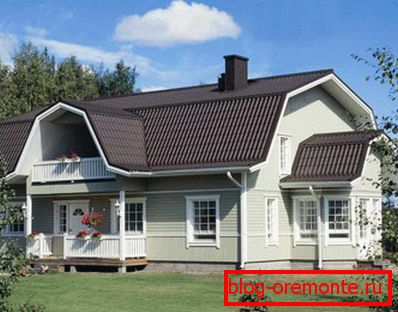

• Loma. Jedná sa o druh dvukhskatnogo typ strechy, ktorých svahy pozostávajú z dvoch častí, ktoré majú iný uhol sklonu. Horná časť zlomenej strechy je plochá a dolná - strmá. Táto konfigurácia umožňuje efektívnejšie využitie priestoru bez zvýšenia nákladov na výstavbu. Zlomená strecha - najdostupnejšia možnosť, ako vybudovať mansardovú strechu s minimálnymi investíciami.

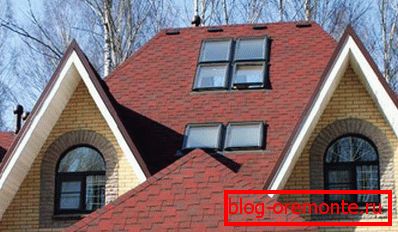

Inštalácia manzardovej strechy vhodnej na bývanie zabezpečuje povinnú tepelnú izoláciu, organizáciu prirodzeného osvetlenia pomocou manzardových okien alebo vertikálnych okien a nútenú ventiláciu.

Výhody zlomenej strešnej strechy

Ak chcete vytvoriť priestranné obytné podkrovie, je potrebné postaviť zlomený strechu. Jeho dizajn je najvhodnejší na tento účel, pretože:

1. Je vhodný pre už postavené domy, v ktorých vykonávajú rekonštrukciu strechy s cieľom vybaviť obytné podkrovie. Zlomená strecha je len o niečo ťažšia než bežná dvojnásobná sklon, takže táto zmena nemusí posilňovať základ.
2. Pri tomto type strechy je možné inštalovať dvojúrovňové podkrovie, ak je výška stropu 5 m alebo vyššia.
3. Zlepšenie energetickej účinnosti domácností. Inštalácia zlomenej strechy, aj keď nie je vyhrievaná, vytvára hrubú vzduchovú medzeru medzi hrebeňom a stropom prvého poschodia, v dôsledku čoho sa teplo zachytáva v vyhrievaných miestnostiach.
4. Možnosť usporiadania balkóna. Zdá sa, že lichobežníkový koniec poškodenej strechy je určený na inštaláciu priestranného balkóna na ňom.

Upozorňujeme, že konštrukcia podkrovnej strechy akéhokoľvek druhu je drahšia než zvyčajne, aby bola vhodná na bývanie, inštaláciu drahých okien vikier, izolácia a inštalácia ventilačného systému.

strojárstvo

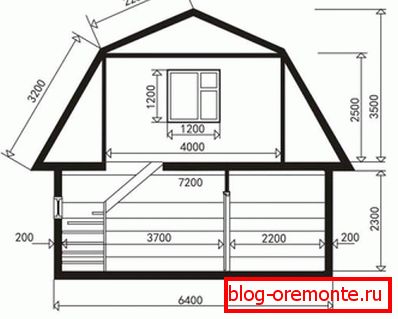

Pred zostavením mansardovej strechy je potrebné vykonať výpočty jeho parametrov a nakresliť diagram relatívnej polohy prvkov. Keďže ústredným kritériom je využiteľná plocha podkrovia, musíte sa od nej odtrhnúť:

1. Na list papiera nakreslite krabicu domu vo výstavbe s rozmermi, ktoré vždy zodpovedajú stupnici. Určte stred koncovej steny a odtlačte od tohto bodu požadovanú výšku stropu. Minimálna hodnota tohto parametra je 2, 5 m. Nezabudnite brať do úvahy hrúbku dosiek.
2. Vráťte sa späť do stredu koncovej steny, doľava a doprava, merajte požadovanú šírku podkrovia. Hore od týchto bodov nakreslite čiary s dĺžkou rovnajúcou sa výške stropu. Spojte ich spolu. Výsledný obdĺžnik označuje hranice podkrovia.
3. Zo stredu koncovej steny zmerajte vzdialenosť od hrebeňa strechy. Hrebeň je umiestnený vo výške 1,2-1,5 m od podkrovného stropu. Od hrebeňa až po rohy obdĺžnika označujúce podkrovie, nakreslite priamku, horné časti svahov rozbitej strechy. Potom nakreslite dolnú, strmšiu časť svahu a schéma strechy je pripravená.

Na určenie uhlov sklonu svahov rozbitých striech môžete použiť uhlomer alebo pozrieť na tabuľku pripravených hodnôt pomeru dĺžky svahu k šírke.

Okrem toho sa musíte ubezpečiť, že výsledný uhol sklonu zodpovedá poveternostným podmienkam v oblasti výstavby domov a strešného materiálu, ktorých inštalácia plánujete. Stavebná klimatológia odporúča výber sklonu svahu na základe údajov o vetre, snehu a dažďovom zaťažení.

Konštrukcia zlomenej strechy bez súladu s týmito normami je spôsobená odtrhnutím strechy pri vetre squalu, kolapsom konštrukcie počas sneženia a únikom z ťažkých dažďov.

Systém konštrukčného krovu

Pred budovaním strechy podkrovia je potrebné zistiť, z akých prvkov sa skladá. Zastrešenie akéhokoľvek strešného systému, ako kostra, nesúce hmotnosť konštrukcie. Skladá sa z týchto častí:

• Mauerlat. Mauerlatny bar položil na horný okraj muriva doma, aby zmäkčila montáž s nosníkom a rovnomerne rozložiť zaťaženie. Pri drevených drevených domoch z dreva a guľatiny nie je potrebná inštalácia mauerlatu, pretože táto úloha je vykonávaná extrémnymi ráfikmi, vystuženými priečkami vyrobenými zo sponiek alebo hmoždiniek.
• Rebierka. Rametrové nohy tvoria rampy. Zlomená strecha má dva typy trámov - horné a spodné. Horné sú v rozmedzí od hrebeňa až po oblúk a nižšie od bavlny po maurélat.
• Skate. Hrebeňová hmota je umiestnená na mieste, kde sú nohy jedného pásu nosníkov spojené kovovou platňou alebo tyčou. Toto je najvyšší bod strechy.
• Pusinky. Pufy sú horizontálne namontované dosky, ktoré spájajú krokvy z jedného páru. Horný blázon, umiestnený pod hrebeňom, sa nazýva skrutka a má silnejšiu časť. Konštrukcia zlomenej strechy zahŕňa aj inštaláciu dolného baftu, ktorý slúži ako podlahové trámy a je základom pre podkrovné podlahy.
• Regály. Stojany hrubého dreva nastavené na utiahnutie na podporu korčule alebo krokvy. Montáž regálov vykonáva iba vertikálne.
• Vzpery. Vzpery sú namontované diagonálne, pod uhlom k nosníkom, opierajúc sa o kravatu alebo stojan. Tieto prvky sú potrebné na podporu dlhých krokien, ktoré sa ohýbajú z ich váhy.
• Kontrakcie. Kontrakcie sú dosky, ktoré spájajú dve susedné vertikálne podpery.
• Babička. Babička je visiaci prvok systému krovu, ktorý spája hrebeň a horný baf.

Všetky časti krovu sú vyrobené z kvalitného dreva, ktorého prierez je vypočítaný vo výpočtoch, pre pohodlie tých, ktorí robia zariadenie vlastnými rukami, sú tabuľky s odporúčanými hodnotami v závislosti od dĺžky, stupňa a vzdialenosti medzi prvkami.

Postupnosť práce

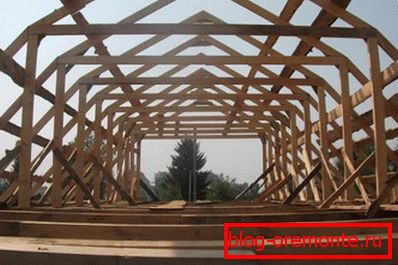

Aby bolo možné postaviť mansardovú strechu s vysokou kvalitou, je potrebné striktne dodržiavať technológiu a postupnosť inštalácie. Vezmite prosím na vedomie, že aj skúsený majster sa ťažko vyrovná s inštaláciou samotnou kvôli ťažkej hmotnosti krokvy, takže začínajúci remeselník bude potrebovať pomoc 1-2 zamestnancov na čiastočný úväzok. Konštrukcia zlomenej strechy sa vykonáva v nasledujúcom poradí:

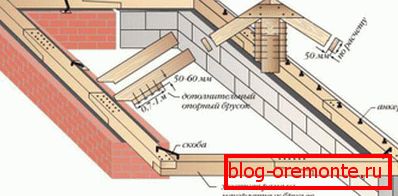

1. Inštalácia kosačky. Mauerlatové drevo je upevnené na hornej časti čelných stien pozdĺž budúcich svahov. Ak sa vo vnútri domu, ktorý má byť pokrytý, nachádza ložisková deliaca priečka používaná pri konštrukcii priehradového systému, je na ňom inštalovaný hladinomer. Mauerlat je položený na hydroizoláciu a drevo je pokryté antiseptickou kompozíciou na zvýšenie jej životnosti.

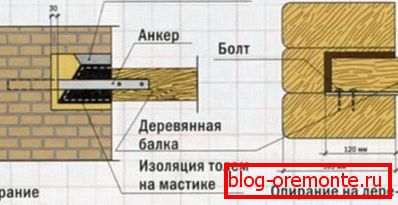

2. Montáž podlahových nosníkov. Môže to byť vykonané dvoma spôsobmi: na vrchole mauerlatu alebo na predtým pripravených výčnelkoch v stene. Prvá možnosť vám umožní rozšíriť priestor na podkroví s odstránením lúčov po obvode skrinky doma. Na hornej strane stropných nosníkov sú dočasné podlahy postavené z dosiek bez ich upevnenia klincami. Podlahová krytina je potrebná pre jednoduché namontovanie nosného systému.
3. Montážne regály. V rovnakej vzdialenosti od stredu nosníka stropu je prvý stojan vertikálne namontovaný a zaistený 2-3 kovovými uhlami. Vykonajte rovnaké činnosti s druhým a vytiahnite kábel medzi nimi. Pri zaostrení na kábel fixujte všetky zvyšné regály na každom podlaží lúča. Aby sa zabránilo narušeniu vertikality prvkov, sú dočasne namontované na uchytenie nechtov.
4. Montáž priečnikov. Tyč rovnakej časti je umiestnená na dvoch odtokoch zhora a upevnených na kovových rohoch. Vykonajte túto operáciu s každou dvojicou regálov.
5. Pripevnite spodné priehradové prvky. Horný koniec nohy je pripevnený k stojanu a spodný koniec je pripevnený k stropným nosníkom alebo hlavnému nosníku. Upevnenie sa vykonáva pomocou sponiek, skrutiek alebo nechtov. Ak je dom drevený, nezmršťuje sa, spodné spojenie sa vykonáva pomocou kovových spojovacích prvkov typu posúvača, takže strecha nie je deformovaná v procese sušenia dreva doma.
6. Opravte horné krokvy. Urobte nohy z jedného kusu. V hornej časti z dvoch strán je pripevnená kovovou doskou a na spodku použite klince alebo sponky.
7. Babička je zavesená medzi skrutkou a hrebeňovým kĺbom a nastavuje jej napätie tak, aby hlavná hmotnosť nabitia padala na hrebeň.
8. Nalepujú protiúderové lišty, vodovzdornú fóliu a latku pripevňujú na seba konštrukčnú zošívačku. Pokladanie strešného materiálu.
9. Oporné štíty, nezabudneme nechať otvory pre okná. Izolujte štrbiny a svahy strechy zvnútra. Vytvorte rám, obložte steny a strop podkrovia. Vykonajte vnútorné vyváženie a vloženie okna.
10. Na svahoch strechy inštalujte žlab a potrubie, ktoré vypúšťajú vodu do kanalizačnej kanalizácie. Vybavený systémom nútenej ventilácie a prevzdušňovačom hrebeňov.

Manzardová strecha s vlastnými rukami je dobrou cestou, keď je dom stísnený a nie je tu možnosť väčšej rekonštrukcie alebo nadstavby v druhom poschodí., Podkroví s mysľou je útulná izba, ktorá nie je komfortná pre ostatné izby v dome.
