Ako sa navzájom spájajú krokvy v korčule s vlastnými rukami
Veľké zaťaženie je umiestnené na nosnom ráme strechy, ktorý je vytvorený strešným materiálom, vrstvou tepelnej izolácie a hmotnosťou snehu ležiacej na povrchu svahov. Aby ste zabránili kolapsu konštrukcie, strešný systém je navrhnutý s prihliadnutím na všetky sily, ktoré ho potenciálne ovplyvňujú. V procese výpočtu určiť požadovaný počet a veľkosť prierezu krokien nožov, na ktorých klesá hlavná hmotnosť strechy. Je však rovnako dôležité, ako dobre sa spojenie krokien uskutočňuje na hrebeňoch. Tento článok vám povie, aké typy pripojení existujú, ako ich správne robiť a aké závisí výber jednej alebo druhej metódy upevnenia.
Typy pripojovacích uzlov
Základom strešného rámu sú strešné nosníky, do ktorých budú jednotlivé prvky navzájom prepojené v konštrukcii rôznych geometrických tvarov, napríklad trojuholníkových alebo päťuholníkových. Jeden z najtrvanlivejších a odolnejších vonkajších vplyvov postavy je trojuholník, tento typ pohľadu je daný obojstranným a semi-hip, bedrový a bedrový krov, Spojovací uzol sa nazýva miesto spojenia alebo upevnenie krokien navzájom, s výkonovou doskou, prídavnými podperami. Pri konštrukcii priehradového systému sa používajú tieto typy uzlov:
- Pripevnenie na výkonový štítok. Každá nožnica má pripevňovací bod k základni rámu, ktorý sa nazýva mauerlatová tyč. Jeho úlohou je rovnomerne rozložiť zaťaženie z hmotnosti strechy a preniesť ju cez oporné steny k základni konštrukcie. Porušenie integrity výkonového štítku znižuje jeho pevnosť, takže spojenie sa vykonáva pomocou tyčí, kovových rohov alebo píly na koncoch krokien nožov.
- Knotové spojovacie rampy medzi sebou. Spojenie strešných konštrukcií strechy medzi sebou prebieha v hrebeni strechy. Okrem váhy strešného materiálu sú nohy rámu vystavené pôsobeniu namáhania na ohyb a na vychýlení. Preto je hrebeňový uzol pod konštantným tlakom. Spoľahlivosť a nosnosť nosníka závisí od pevnosti a presnosti tohto upevnenia.
- Dokovacia jednotka s ďalšími podpornými prvkami. Na zníženie a prerozdelenie zaťaženia zo zarážky použite skrutky, utiahnutie, vzpery a regály. Sú navzájom prepojené upevňovačom z polovice, kovovými platňami alebo klincami.

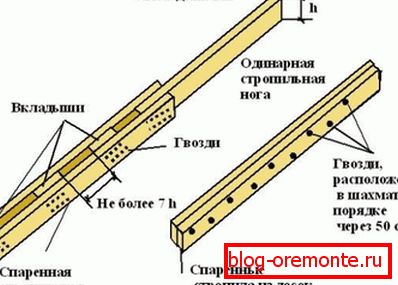

- Spojovací uzol. Na výrobu krokvy pre strechy so šírkou svahu presahujúcou štandardnú dĺžku dosiek 6 m, použite spôsob spájania rezivo s 2-3 úlomkami.
Je to dôležité! Pri konštrukcii nosníka sa používajú dva typy spojovacích uzlov: tuhé a pohyblivé. Pevné upevnenia sa volajú, keď sú prvky medzi sebou pripevnené. Mobilné pripojenia majú možnosť meniť svoju pozíciu, používajú sa pre ne špeciálne kovové "posuvníky".
Spôsoby pripojenia krokien na hrebeň
Hrebeňový uzol nosníka je umiestnený v hornej časti strechy a je tvorený spojením medzi nohami jedného pásu nosníkov. Nie táto časť rámu je pre koňa obrovskou záťažou, skúsení pokrývači používajú nasledujúce možnosti montáže:

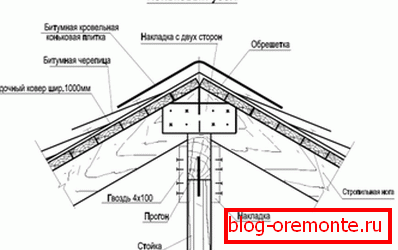

- Butt. Za účelom uskutočnenia spoja s tupým spojom je jeden koniec dosiek použitých na výrobu nohavičiek rozrezaný pod uhlom tak, že keď sa skombinujú, vytvárajú uhol. Na upevnenie trámov na tomto mieste použite klince, ktoré v koncoch nohy uviaznu pod uhlom, aby prechádzali oboma nohami. Na spevnenie upevnenia na tupo používajte špeciálne plechy s otvormi pre skrutky. Z uložiť na križovatke krokvy od dvoch strán a upevniť samorezné skrutky alebo nechty.

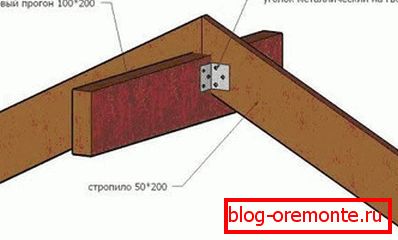

- Na lúč. Ďalšou možnosťou koncového uchytenia je použitie tyče zvanej hrebeňový nosník. Pri výbere tohto spôsobu pripojenia sú krokvy tiež rezané pod uhlom na vzore, ale nie navzájom pripevnené, ale pripevnené na drevo. Pri montáži na nosník má hrebeň špičatú špičku, ale rovinnú.

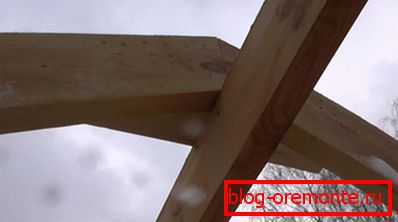

- Prekrývaniu. Na upevnenie nožníc krídel sa prekrývajú v hrebeňovom uzle, konce nohavíc sú spojené a upevnené kovovým čapom alebo skrutkou s maticou. Pre spoľahlivosť na oboch stranách nosičov skrutiek veľkého priemeru a niektorí majstri dodatočne používajú gumové tesnenie.
- V drážke. Spojenie krokien do drážky je vhodné pre kvalifikovaných skúsených tesárov. Skladá sa z výroby v jednej priehradke na nožniciach a v druhej z hrotu, do ktorého sa spájajú a ktoré sú upevnené dreveným hmoždinkom alebo klincom.
- Na polovici stromu. Upevnenie v polovici stromu je o niečo jednoduchšie ako spojenie s drážkou. Pretože na to, aby sa to vykonalo, je potrebné vystrihnúť zárez na konci krokví rovnajúci sa polovici hrúbky dosky. Spojením týchto drážok ako skladačiek a zabezpečením ich hrebeňom alebo nechtami, tesári dostanú silný hrebeňový uzol.
Varovanie! Práca s drevenými domami z dreva a guľatiny si vyžaduje špeciálny prístup. Vzhľadom na to, že prírodné drevo mení veľkosť v priebehu zmeny percenta vlhkosti, dom z tohto materiálu sedí v prvých 5 rokoch prevádzky. Na kompenzáciu zmrštenia, ktorého veľkosť niekedy dosahuje 20 cm, sú potrebné špeciálne pohyblivé držiaky. Je to doska na upevnenie krokien, spojených kovovou tyčou.
Princíp montáže
Na to, aby sa krokvy navzájom spájali v hrebeňovej jednotke, sú potrebné najbežnejšie nástroje: ceruzka, páska, pílka, stavba, skrutkovač a spojovací materiál. Kvalita práce závisí od nasledujúcich pravidiel:
- Typ spojovacieho prvku použitého pre každý spojovací hárok je určený pri výpočte a konštrukcii nosného systému. Aby sa zabránilo zámene, tieto informácie sa odrážajú na výkrese.
- Aby všetky upevňovacie body mali rovnakú veľkosť a uhol, je vzor vytvorený z jedného predznačeného a vyrobeného.
- Ak sa pri upevňovaní použije skrutka alebo skrutky a je potrebné vytvoriť otvory, ich priemer by mal presahovať rozmery upevňovacieho prvku. To zabraňuje praskaniu, deformácii a deformácii dreva.
- Utiahnutie skrutiek, skrutiek alebo nechtov sa neprehĺbuje pod povrch dosiek, ale naopak, ponechajte malú medzeru, aby drevo nebolo poškodené pri zmene vlhkosti.
- Každé spojenie nožičiek v korčule by malo byť tesné, ale nie tesné. Po dokončení inštalácie sa vykoná kontrola tesnosti všetkých uzlov.
Ridge uzol strechy - oblasť, na ktorej najväčšie zaťaženie. Preto nosnosť celej zábrany závisí od správnosti výpočtu a kvality spojenia krokien.
