Vykurovacie zariadenia sú nevyhnutným atribútom každého bytového domu a poskytujú pohodlnú teplotu pre život v chladnom období, ktorý trvá 9 mesiacov vo väčšine regiónov Ruska. Dodatočné pohodlie však prichádza v kombinácii s určitým stupňom rizika požiaru. Zvláštna pozornosť sa preto venuje komínu, cez ktorý sa dym a produkty spaľovania odoberajú z generátorov tepla a prenesú von z miestnosti. V tomto článku sa dozviete, ako odstrániť komín cez strechu v súlade so všetkými bezpečnostnými požiadavkami.

Dôsledky nesprávnej inštalácie

Služby inštalácie komína sa spravidla nezapočítavajú do práce vykurovacieho zariadenia alebo inštalátora plynového zariadenia, majiteľ domu musí zabezpečiť nezávislé prechod komínovej rúry cez strechu. Údajná jednoduchosť pracovných síl domácich remeselníkov odmieta služby profesionálnych majstrov striech. Avšak nekvalitné uzavretie potrubia na strechu má vážne dôsledky:

1. Vlhkosť sa vniká do muriva cez unikátny priechod potrubia a postupne ničí murovaný komín.
2. Zvýšená vlhkosť vo vnútri komínového potrubia stimuluje šírenie mikroorganizmov a húb plesní. Spóry niektorých druhov húb sú nebezpečné pre ľudský stav, takže nie je bezpečné použiť infikovanú hadičku. V pokročilých prípadoch musí byť vymenený aj komín a štrbina.
3. Prenikanie vody do priechodu komína cez strechu znižuje izolačné vlastnosti izolácie na polovicu. Okrem toho po vysušení tepelne izolačnej vrstvy sa jej charakteristiky nikdy nevrátia na predchádzajúcu úroveň.
4. Dokonca aj strešný systém trpí nekvalitným odstránením potrubia strechou, pretože prenikaním vlhkosti cez netesný priechod dôjde k hnilobe a zničeniu.
5. Medzery v blízkosti priechodu potrubia narušujú normálnu cirkuláciu vzduchu vo vnútri podkrovia, čo vedie k vyšším energetickým stratám, nákladom na vykurovanie.

Mimochodom, nielen pece komíny sú prinesené na strechu, ale tiež umiestniť potrubia z plynových kotlov a ventilačných otvorov, pre inštaláciu, ktoré používajú rovnaké metódy.

Výber umiestnenia výstupného komína a jeho výšky

Prvá podmienka kvality výstupnej rúry cez strechu - správne umiestnenie komína na streche. Funkcia celého vykurovacieho systému závisí od tohto faktora, preto, aby sa zabránilo chybám, inštalácia sa vykonáva v súlade s požiadavkami na konštrukciu a požiarnu bezpečnosť:

• Komínové rúry sú umiestnené v bezprostrednej blízkosti najvyššieho bodu strechy vo vzdialenosti 1-1,5 m.
• Odporúčaná výška komína vzhľadom k hrebeňu strechy na zabezpečenie bežného prievanu pece je 0,5 - 1,5 m.
• Čím je výška komína vyššia, tým silnejšia je trakcia v peci alebo plynový kotol, ktorý poskytuje.
• Čím je potrubie nižšie na svahu, tým väčšia musí byť jej dĺžka, aby odporúčaná výška komína nad strechou spĺňala odporúčania.
• Také parametre ako je výška komína, priemer prierezu je zvolený podľa odporúčaní výrobcu termogeneračného zariadenia alebo na základe výpočtu.
• Komín pozostáva prevažne z vertikálnych častí rúr, dĺžka horizontálnych segmentov by nemala presiahnuť 1 m.
• Výstup umiestnite medzi prvky priehradového systému tak, aby nedošlo k narušeniu jeho integrity.

Hlavnou ťažkosťou pri prenose potrubia cez strechu je, že teplota stien vzrastá počas prechodu dymu, čo spôsobuje nebezpečenstvo zapálenia horľavých materiálov nosného systému.

Elastická penetrácia

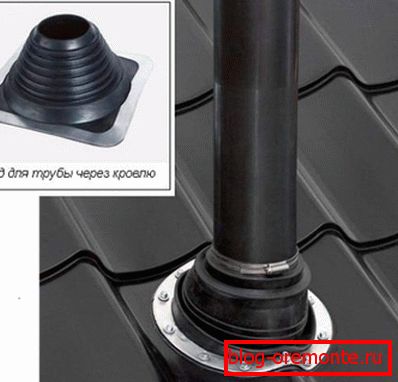

Najčastejšie v súkromných stavbách sa stretávame s inštaláciou kovových rúr s kruhovým prierezom. Aby ste zabezpečili tesnosť priechodu, použite špeciálne zariadenie - elastickú penetráciu. Tento výrobok je vyrobený z vysoko pevného silikónu alebo gumy, tvarovaný ako lievik so širokou prírubou vo forme štvorca alebo kruhu, nazývaný zástera. Vďaka svojim vlastnostiam má elastická penetrácia akýkoľvek tvar, prispôsobená uhlu sklonu svahu. Odoláva extrémne vysokým alebo nízkym teplotám, vystavuje sa agresívnym chemikáliám a má širokú paletu.

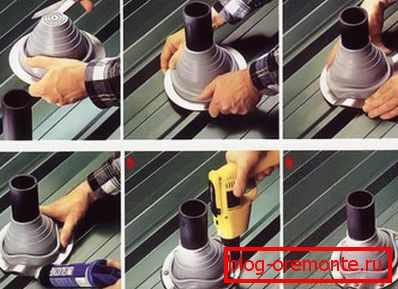

Pri nákupe elastického potopenia sú vedené priemerom rúry a farbou strešného materiálu. Univerzálne modely, v podobe stupňovitých pyramíd, sú vhodné pre akúkoľvek veľkost ', montáž sa uskutočňuje orezaním penetrácie na požadovanú úroveň. Je veľmi jednoduché nainštalovať elastickú zásteru na streche, musíte ju umiestniť na komínový priechod, položiť kovový kruh s otvormi pre spojovacie prvky, spracovať spoj s protipožiarnym tesniacim materiálom a upevniť ho skrutkovačom. Pre strechy so strmými svahmi používajte špeciálny typ penetrácie plastov s danou uhlovou montážnou prírubou.

Kovová vývodka

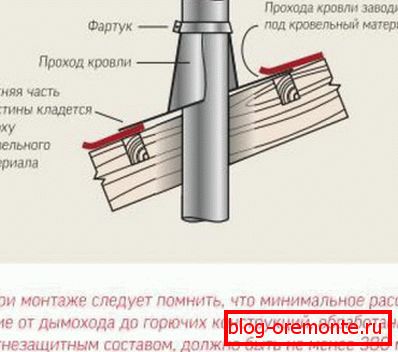

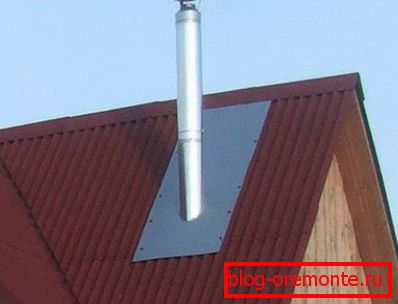

V objektoch budov nájdete iný typ prienikov pre okrúhle potrubia - kovový vývod. Používa sa na prechod komína cez strechu bez reliéfu. Hotové rúry z legovanej ocele majú štandardný uhol strechy, ktorý sa volí pod sklonom strechy. Ak chcete nainštalovať, musíte:

Odstrihnite vhodný otvor na streche. Ak to chcete urobiť, pomocou značky na povrchu strechy položte značku. V závislosti od materiálu strešnej krytiny sa rezanie vykonáva pomocou brúsky alebo ostrých nožníc, ktoré sa vracajú späť o 1-2 cm do kruhu.

• Odstráňte izolačný a izolačný materiál z otvoru, čím uvoľníte priechod komína. Ak je to potrebné, odstráňte prvky latky a opatrne ich odstráňte.
• Na spodnej strane strechy zaistite fóliu z ohňovzdorného materiálu s otvorom s požadovaným priemerom takejto plochy, aby bola na každej strane komína okraj 15-20 cm.
• Zasuňte modul potrubia do otvoru, pripojte ho k uloženému komínu a utiahnite spojenie pomocou svorky.
• Na nasadenie výtlačného potrubia na potrubie upevnite na povrch svahu protipožiarny tesniaci materiál a skrutky s gumovým uzáverom.
• Pridanie potrubia s novými segmentmi tak, aby výška komína prekročila úroveň hrebeňa o 0,5-1,5 m.

Niektorí remeselníci dávajú prednosť použitiu inej metódy - predtým boli v komínovej trubici utesnené cez vstup, izolované termoizolačným materiálom, napríklad kamennou vlnou, a táto konštrukcia je namontovaná do priechodu.

Záver obdĺžnikových a štvorcových rúrok

Komínové kachle a krby z tehál, najčastejšie štvorcové alebo obdĺžnikové tvaru, a preto použite iné metódy, aby ste ich priviedli na strechu. Táto úloha je pre skúseného majstra rúry, nie pre domácich remeselníkov, pretože tento proces používa špeciálnu murovanú techniku. Keď sa komín blíži k streche, v nej je vyrezaný otvor zodpovedajúci rozmerom s prípustnosťou 2 - 5 cm, cez ktorý výrobca sporákov prináša potrubie na strechu. Aj keď tepelne odolná tehla dokonale udržuje teplo vo vnútri potrubia, zvnútra je priechod odrezaný azbestovými listami, ktoré chránia krokvy pred požiarom.

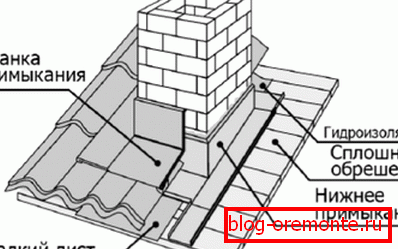

Mäkká vodovzdorná páska na olovenom alebo hliníkovom podklade je pripevnená na murovanú rúrku s kovovým profilom, ktorého spodná hrana je pripevnená k streche tmelom. Potom je nepekná hydroizolácia uzavretá špeciálnou dekoratívnou zástera. Skladá sa zo štyroch ďalších častí a je inštalovaný pod strešným materiálom, čím je priechod čistý a dobre chránený.

Inštalácia výstupnej skrinky

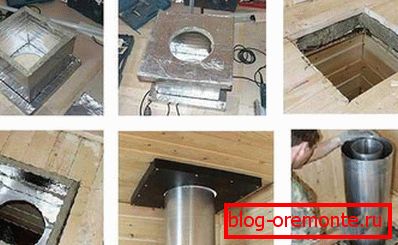

Strešná konštrukcia pozostáva z vrstiev niekoľkých materiálov, ktorých refraktérne vlastnosti sú vyjadrené rôznymi spôsobmi. Zatiaľ čo väčšina strešných materiálov nehorí a nepodporuje spaľovanie, strešný systém tradične vyrobený z dreva nemá také vlastnosti. Aby ste bezpečne odstránili komín cez akýkoľvek materiál, namontujte priechodovú skriňu:

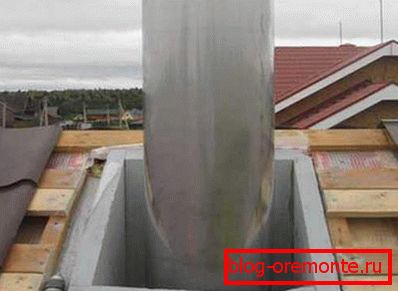

• Predovšetkým nakupujú alebo vyrábajú krabicu žiaruvzdorného materiálu, napríklad kovu alebo azbestu. Veľkosť schránky sa vyberá podľa prierezu potrubia tak, aby medzi stenami bola aspoň 15 cm.
• Po vytvorení otvoru je v ňom inštalovaný kanál, horný okraj je vyrovnaný s úrovňou sklonu strechy.
• Odstráňte komín cez otvor v priechodnom boxe. Okraje vodovzdorného filmu a parotesnej zábrany sú na potrubí prilepené pomocou protipožiarneho tesnenia a spevnenej pásky.
• Kamenina sa naleje do krabice alebo sa položí kamenná vlna na izoláciu komína. Tepelné izolačné materiály sú umiestnené s ohľadom na skutočnosť, že by nemali brániť cirkulácii vzduchu.
• Vonkajšie je komínové potrubie, v závislosti od tvaru a materiálu strešného plášťa, ukončené elastickou penetráciou, dekoračnou zástera alebo kovovou rúrou.

Dobre vyrobený odtok komína nezhoršuje vzhľad strechy, nezanecháva vlhkosť a je bezpečný z hľadiska požiarnych predpisov. Dodržte správnu technológiu prechodu trubice cez strop, aby ste ochránili seba a svoj majetok.
