Ako nainštalovať krokve na streche

Projektovanie vidieckeho domu zahŕňa nielen výpočet typu a sily nadácie, plochy, výšky a počtu poschodí budovy, ale aj konštrukciu strechy. Pri vývoji projektu sa berú do úvahy všetky faktory a zvolí sa optimálny variant systému krokien, ktorý je schopný zdobiť budovu a chrániť ju pred chladom a dažďom.

Ak sa rozhodnete stavať dom sami, potrebujete vedieť, z čoho pozostáva strešný systém a ako nainštalovať krokvy na streche, aby ste dosiahli požadovaný výsledok. V našom článku sa budeme zaoberať systémom krovu, pravidlami pre jeho inštaláciu a typmi krokien.

Závesný systém

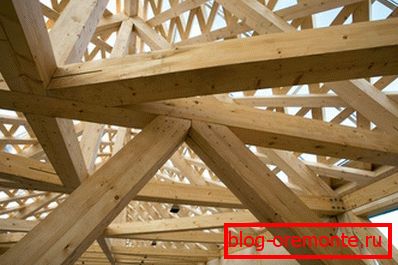

Bez ohľadu na to, akú formu strechy si vyberiete pre svoj dom, v strede strešnej konštrukcie bude vždy existovať priehradový systém. Na pokrytie strechy krytinovým materiálom sa položí bednicka a hydroizolačná vrstva na systéme.

Na výrobu štruktúry sa používa ihličnatý strom so špeciálnou úpravou s ochrannými prostriedkami a vlhkosťou nepresahujúcou 2%.

Venujte pozornosť! Drevený stupeň 1 je potrebný na uťahovanie a zavesenie krokien. Materiál 1 a 2 sa nakupuje na nohaviciach. Trieda dreva 3 sa môže použiť len na výrobu stojanov a vzper.

Trvanlivosť a pevnosť nosníka závisí od kvality materiálu, spoľahlivosti spojov a správnosti výpočtu konštrukcie. Venujte zvláštnu pozornosť krokvám. Poďme sa pozrieť na to, čo sú vyrobené krokvy, aby bolo ľahšie vykonať montáž a inštaláciu celého systému na streche.

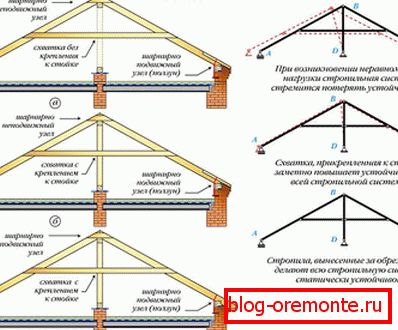

Nosník pozostáva z prvkov:

• ramenné nohy;
• vzpery priliehajúce k hornej časti steny budovy (inými slovami sa nazývajú závesy);
• stojany podporujúce ramenné ramená a umiestnené vertikálne;
• nosníky (priečniky), ktoré slúžia ako základ pre všetky nosné prvky strechy a sú položené rovnobežne so základňou budovy medzi krokvy;
• v krokve závesného typu sú regály, ktoré pracujú v napätí pozdĺž vertikály a majú názov - véčko;
• pre odolnosť voči rozperným silám.

Sú to základné prvky krokvy, ale pre komplexné konštrukcie krokiet sú použité dodatočné komponenty. Pre inštaláciu krokví na streche s vlastnými rukami je potrebné pripraviť materiály a nástroje:

• hydroizolačný materiál;
• krokvy;
• board;
• spojovací materiál;
• kladivo a sekera;
• navíjač na nechty, páska;
• elektrická vŕtačka so súpravou vrtákov;
• reťazová píla;
• úroveň a ceruzku.

Keď je všetko pripravené, je čas začať budovať strechu, a preto inštalovať krokve na dom.

inštalácia

Etapa č. 1, Z dosiek vytvorte šablónu navrhnutú krovu. Zdvihnite dve dosky k stropu a spojte ich hrany na jednom konci medzi sebou s klincami. Dosky rozpustite až po bočnú stranu a umiestnite voľné okraje na uložený nosník. Na zaistenie uhla vytvoreného medzi doskami nechte priečnu tyč.

Dolnú šablónu z dosiek znížte na nosný nosník a pomocou ceruzky označíte uhol orezávania krokve pre trvalé upevnenie. Táto metóda vám umožňuje rýchlo a jednoducho vybrať správny uhol rezu a inštaláciu krokien.

Venujte pozornosť! V tejto fáze práce nemôže byť v zhone. Čím lepšie je šablóna, tým spoľahlivejšia a silnejšia bude celá štruktúra.

Etapa 2, Položte šablónu na zem a začnite robiť krokvy. Šablóna by mala byť dobre spojená, aby nenarušila uhol spojenia nožičiek nožov. Keď je prvá krokva (farma) pripravená, zdvíha sa na budovu a položí sa na zem.

Etapa 3, Na krokve a na mauerláte označte miesto rezu. Reťazová píla vykoná rez na správnu inštaláciu. Prejdite k zostaveniu ďalšieho krovu.

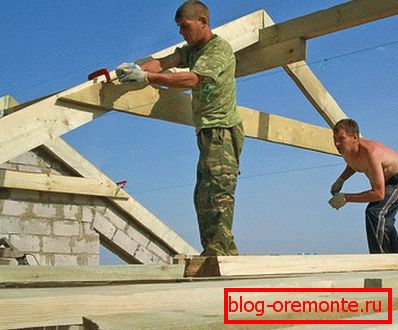

Štádium 4, Prvé dva prefabrikované krovy krovu by mali byť umiestnené na mauerlat pozdĺž okrajov domu. Ak chcete určiť požadovanú úroveň medzi nimi, vytiahnite kábel.

Обратите внимание! Установленные по краю мауэрлата стропила закрепляются подпорками с обеих сторон. inštalácia ферм должен быть строго перпендикулярным основанию перекрытия.

Číslo etapy 5. Hladina je nastavená, všetky upevňovacie prvky sú starostlivo skontrolované a je čas začať zostavovať zostávajúce krokvy. Počet fariem sa určuje na základe celkovej dĺžky systému a rozstupu medzi priehradami nie viac ako 0,8 m. Je ľahšie zostaviť konštrukciu na nosníkoch.

Venujte pozornosť! Aby sa zabránilo posunu krokvy, je najlepšie medzi nimi skórovať dve dosky.

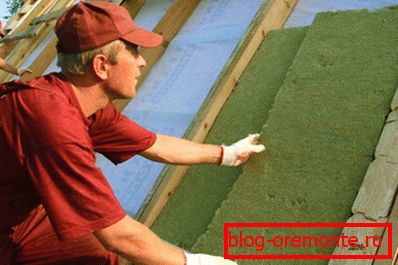

Etapa č. 6, Nastal čas na inštaláciu a montáž podpery a priečnych pásov. Okrem toho je žiaduce vyriešiť problémy s hydroizoláciou, parozábranou a tepelnou izoláciou celého strešného systému. Pri inštalácii strešného materiálu je inštalovaný prepravka. Frekvencia montáže lišt závisí od zvoleného materiálu strešnej krytiny.

Typ strechy závisí od zvoleného uhla sklonu strechy. Pri rovnej streche uhol sklonu nepresahuje 10% a pri sklonenej konštrukcii je uhol sklonu vždy väčší ako 10%. Šikmé strechy sa dodávajú v rôznych prevedeniach:

1. Na dvoch stranách budovy rôznych úrovní sa strechy nazývajú naklonené.
2. Na bokoch rovnakej úrovne konštrukcie sa nazýva štít.
3. Štyri šikmé strechy sa vyznačujú trojuholníkovými svahmi. Keď rampa nedosiahne okapy, strecha sa nazýva polovične zavesená.
4. Približujúc sa k jednomu bodu vrcholy štyroch trojuholníkových svahov tvoria stúpajúcu strechu.
5. Systém mansardového krovu sa tiež nazýva zlomený štít, ktorý je iný v tom, že pozostáva z obdĺžnikových ramp spojených v tupom uhle.

Závesné a šikmé trámy sa používajú na zostavovanie nosníkov. Je čas hovoriť o systémoch, ktoré pozostávajú z visiacich alebo napísaných krokien.

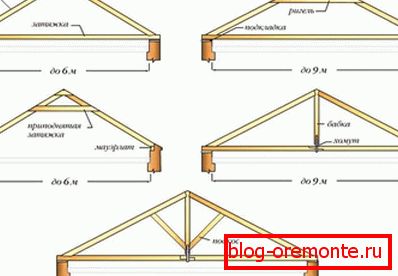

závesný

Ak chcete rozhodnúť o tom, ako nainštalovať krokvy, musíte vedieť, ktorý typ sa použije pri vytváraní krovu systému. Výber spôsobov montáže a typu krokien je ovplyvnený mnohými faktormi - aplikovanou strešnou krytinou, uhlom sklonu strešných svahov, očakávaným zaťažením prudkým nárastom vetra a snehu.

Závesné krokvy отличаются тем, что упираются они только на мауэрлат и при их монтаже не используются промежуточные подпорки. Такая система стропил создает сильные распирающие усилия горизонтального типа, действующие на стены здания. Чтобы снизить эти усилия, устанавливаются затяжки, одновременно выполняющие роль крепежных деталей для стропильных ног.

Môžete mať v blízkosti výkonového štítku alebo vyššie. Pri vysokej inštalácii potrebujete silnejšie spojovacie ramená a obruby.

Обратите внимание! inštalácia висячих стропил возможен только тогда, когда пролет кровли не больше 12 метров.

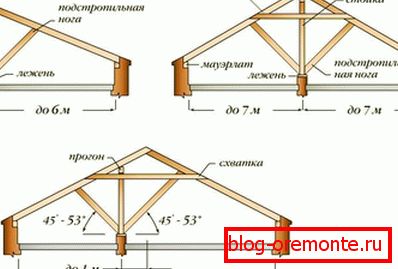

Naslonnye

Если во время строительства дома было предусмотрено возведение внутренней несущей стены, крышу дома делают из наслонных стропил. inštalácia наслонных стропил ничем не отличается от установки каркасной системы.

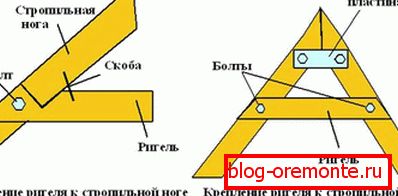

Upevňovacie krokvy sa môžu robiť rôznymi spôsobmi a závisia od materiálu, ktorý sa používa na konštrukciu stien budovy. Na drevenom ráme je vytvorené spojenie krokien s hornou korunou. Pri stavbe rámu bola použitá montáž s horným pásikom. Pri stavbe z kameňa sú krokvy pripevnené k nosnej tyči.

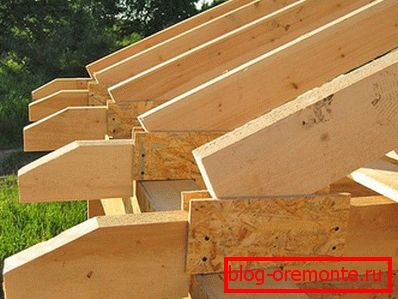

Aby sa zabránilo prehĺbeniu malých častí nosníkov, sú vzpery, skrutky a vzpery nainštalované pomocou konštrukcie mriežky. Na výrobu bičov na krokve nohu sa používa len kvalitná kvalita. Pri veľkých rozpätiach na výrobu poteru použite 2 až 3 guľatiny s dĺžkou 650 cm, ktoré sú zarovnané v jednej rovine a spolu navzájom upevnené pozdĺž dĺžky.

Na výrobu regálov a vzpery pomocou orezávacích hláv s predbežne vytlačenými koncami a označením vzorov kovových plechov. Po predbežnom označovaní sme videli miesto na rezanie krokien do výkonovej dosky.

Pri konštrukcii hornej časti priehradového nosníka a steny sa používajú nosníky kompozitného typu s lamelárnymi kolíkmi. Vytvárajte nosníky z kompozitných typov tyčí a upevnite ich pomocou kolíkov po celej dĺžke.

Teraz poznáte návrh strešných systémov a inštaláciu rôznych typov trámov na streche budov. Ak chcete doplniť informácie získané z článku s jasným príkladom, odporúčame sledovať video o inštalácii krokien.

Ak ste už nainštalovali krokvy a máte svoje vlastné tajomstvá inštalácie, podeľte sa s nami a našimi čitateľmi a ponechajte komentár k článku.

video

Inštalácia krokien môže byť vykonaná jednou osobou bez asistenta:

V nasledujúcom videu uvidíte chyby spôsobené počas inštalácie krokien:
