Väčšina súkromných domov využívaných na trvalý pobyt, vybavenie všetkých druhov vykurovacích zariadení. Kotly, sporáky a krby, bez ohľadu na typ použitého paliva, musia byť vybavené kanálmi na odvod dymu, ktorými sa do ovzdušia uvoľňujú zvyškové spaľovacie produkty. Tehlový komín je považovaný za klasiku konštrukcie pece a napriek množstvu analógov z lacnejších a cenovo dostupných materiálov zostáva najobľúbenejším spôsobom, ako sa zbaviť dymu.
dizajn
Na prvý pohľad sa zdá, že tehlový komín pre vykurovací kotol alebo krb je len vertikálne zložená rúra. Tento dojem je klamný, pretože pre to, aby systém na odstránenie dymu fungoval správne, musíte dať rúre určitý tvar a dĺžku. Zariadenie murovaného komína pozostáva z nasledujúcich častí:
- Namontovaná trubica. Tento termín sa vzťahuje na oblasť komína pripojeného k peci kotla alebo krbu. Začína zo steny ohrievača a končí v 5-6 radoch na prekrytie medzi podlahou. Umiestnenie montované namontované s povinným dodržiavaním spájania kĺbov medzi tehálmi.
- Páperie. Vzduch sa nazýva rozšírenie komína a začína 5-6 radov pred prekrývaním a koncom po jeho prechode. Umiestnenie fuzzu sa vykonáva vložením tehlových dosiek, čím sa zväčší vonkajší obvod rúry o 250-400 mm
- Stúpačky. Termín "stúpajúci" znamená vertikálnu časť komína, ktorá prechádza podkrovím na strechu domu. Ukladanie stúpačky je ploché s lyžičkou, krížovou alebo reťazovou ligáciou švíkov.

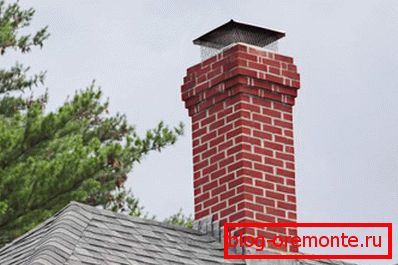

- Otter. Otter je ďalším rozšírením murovaného komína, ktorý sa začína bezprostredne po prenose na strechu. Táto časť rúrky je širšia ako stúpanie 100 mm na každej strane, čo slúži ako spoľahlivá ochrana proti prenikaniu vlhkosti do medzery medzi komínom a strechou.
- Krk. Plochá časť rúrky, ktorá začína po vydra a zodpovedá veľkosti stúpacieho otvoru, sa nazýva krk.

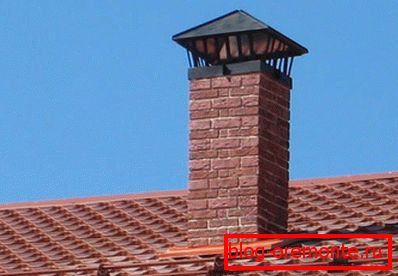

- Čiapka. Tehlový komín končí dvoma radmi muriva, vyrobených z predĺženia. Táto časť potrubia sa nazýva špička. Na ňom je umiestnený deflektor alebo vetracia lopatka, ktorá chráni vodu a nečistoty pred vstupom do dymovodu.
Je to dôležité! Ak chcete navrhnúť účinný murovaný komín s vlastnými rukami, musíte dodržiavať tri hlavné pravidlá: dodržiavajte rovnakú veľkosť dymu na odstránenie dymu po celej dĺžke, vyberte časť podľa objemu kotla alebo pece a vyhnite sa otáčkam a vnútorným rohom.
Výber materiálu

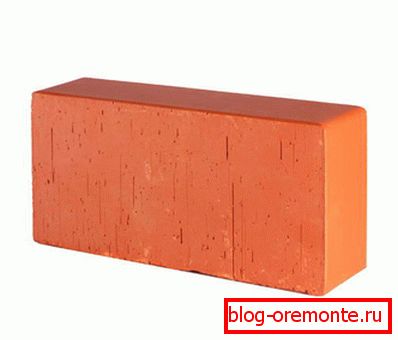

Pri konštrukcii komína je potrebné sa postarať o výber kvality a vhodný pre výkonové charakteristiky materiálu. Profesionálne kachle odporúčajú červené pevné tehly. Šírka jednej tehly je 125 mm, berúc do úvahy centimeterové švy medzi nimi, pri použití tohto materiálu rozložia murovaný komín 140x140 mm, 14x270 mm alebo 270x270 mm. Pri kontrole tehál pri nákupe dbajte na nasledujúce charakteristiky:
- Rovnomernosť farieb. Kvalitná tehla má rovnomerný, bohatý červený odtieň. Prítomnosť bieleho kvetu, nečistôt naznačuje prítomnosť vápna, nízkokvalitnej hliny a iných nečistôt v kompozícii.
- Integrity. Pevnosť - hlavné kritérium výberu materiálu pre konštrukciu komína. Ak sa na povrchu tehál nájdu trhliny a štiepky, s najväčšou pravdepodobnosťou sa vyrábajú bez súladu s technológiou nízkej kvality surovín.
- Zodpovedajúce veľkosti. Počas inšpekcie by sa malo merať niekoľko náhodne vybraných tehál s pravítkom a skontrolovať zhodu s normou GOST pre tento typ stavebného výrobku. Murovaná tehly rôznych veľkostí vyzerajú nepríjemne a neslúžia dlho.
- Správna geometria. Ak chcete overiť správnosť geometrického tvaru, vezmite dve tehly a navzájom sa naneste. Ak medzi nimi nie sú vytvorené medzery a medzery, môžete bezpečne kúpiť.
Venujte pozornosť! Tehla je tepelne odolný materiál schopný odolávať teplote 400-500 stupňov, ku ktorej je ohrievaný dym prechádzajúci vo vnútri. Aby sa švy nestali slabým bodom komína, použite roztok na báze hlinky alebo špeciálne suché zmesi odporúčané výrobcami na konštrukciu pecí. Šírka švíku je považovaná za dôležité kritérium kvality muriva, tým tenšie, tým lepšie.
Poradie montáže
Ak chcete postaviť murovaný komín s vlastnými rukami, potrebujete špeciálne znalosti a zručnosti, takže najčastejšie konštrukcia rúry, ako krb alebo kachle, je vykonávaná profesionálnym kachľom. Kvalifikovaní remeselníci vytvárajú zložité, funkčné návrhy v podobe hada pre efektívnejšie vykurovanie, vybavenie kanálov na príjem vzduchu a okien. Murovaný komín najjednoduchšej konštrukcie je nasledovný:
- Pod polohou krbu, kachle alebo kotla naliať základ, nie je spojený s hlavným. Výška plniacej základne sa vypočíta na základe hmotnosti sporáku a komína. Zvyčajne je dostatočná hrúbka 30-50 cm, v prípade potreby je základňa vystužená pre vystuženie.

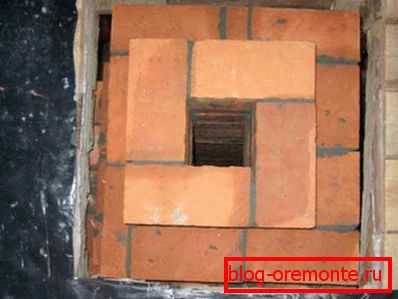

- Po konštrukcii pece alebo inštalácii vykurovacieho zariadenia začnite položiť potrubie. Ukladanie sa vykonáva s prísnym dodržiavaním bandáže. Na zníženie počtu odrezkov sa používa ligácia lžičiek.
- Pre 5-6 riadkov na strop začínajú šíriť chumáčiky. Na tomto mieste sa rozmery rúry rozšíria na 250-400 mm pomocou štvrtiny tehál. Sú umiestnené vo vnútri kliešte takým spôsobom, že vnútorný povrch kanálu na odstránenie dymu zostane plochý. Tvorba fuzzingu sa uskutočňuje v 5 radoch, z ktorých posledný je položený v pevných tehálach s dodržaním obliekania.
- Počas práce v podkroví položte odtokové potrubie, ktorého rozmery sa rovnajú šírke a dĺžke namontovanej rúry. Na svahu strechy medzi krokvami vystrihnite otvor na výstup komína von.

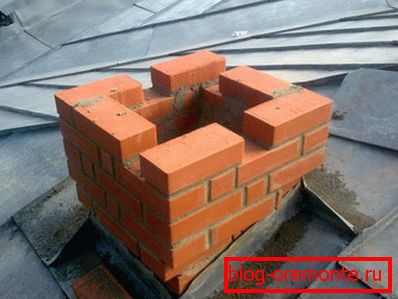

- Po stúpaní 1-2 radov nad strechou začína vydra vyčnievať. V závislosti od geometrie a sklonu svahu je jednostranná alebo multilaterálna. Vydra sa skladá z 9 radov tehál, z ktorých každá je o štvrtinu širšia ako predchádzajúca. V poslednom riadku by sa malo pozorovať správne spojenie medzi švami.
- Potom postavte krk komína a viečko. Na špičke používajte uzáver.
Je to dôležité! V procese vykonávania fuzzingu, vydra a vytvárania špičky je nutné vyrezat tehlu, aby sa dosiahla požadovaná veľkosť. Aby sa zabezpečila hladkosť vnútorného povrchu dymovodu, je potrebné vykonať jemné a rovnomerné rezanie. Majstri v rúre so skúsenosťami s jedným pohybom rozdelených tehál na požadovanú veľkosť, je však jednoduchšie a rýchlejšie používať brúsny a rezací stroj.
Chyby pri inštalácii
Nesprávne výpočty vykonané počas výstavby murovaného komína neprofesionálnym majstrom vedú k finančným stratám, požiarom a zvýšenému riziku otravy oxidom uhoľnatým. Obtiažnosť spočíva v tom, že po dokončení dizajnu nie je možné odstrániť chyby, najčastejšou cestou je úplná demontáž a rekonštrukcia potrubia. Spoločné problémy v práci učiteľov na odstránenie dymu sú:

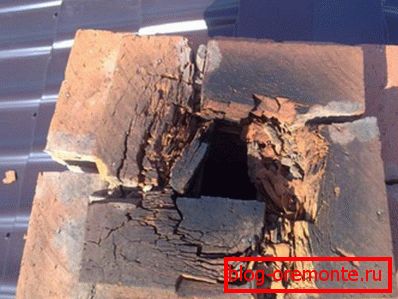

- Nevhodný materiál. Nevedomky alebo s cieľom ušetriť peniaze, majitelia domov, ktorí si stavajú vlastný komín, používajú duté, silikátové, recyklované tehly. Používanie komína z takýchto materiálov nie je bezpečné.
- Zmeniť veľkosť kanála. Kvôli zmene veľkosti kanála dochádza k poklesu sile ťahu komína, k sedimentácii sadzí a dochádza k preťaženiu v potrubí.
- Nedostatočná dĺžka hrdla trubice. Kvôli tejto chybe je znížená tlaková sila v kozmetike, na odstránenie tohto problému stačí zvýšiť výšku komína na odporúčanú.
- Nesprávna forma kanála. Najlepšia forma kanálu na odstraňovanie dymu - kruh alebo ovál, pracujúcich s tehálami, je veľmi ťažké dosiahnuť takúto geometriu. Preto je tehlová rúrka pripojená k pravouhlému alebo štvorcového tvaru. Ak vnútorný povrch bude mať veľké množstvo rohov, kroky, sadze sa usadia na nich.
Tehlové dymové výfukové kanály budú trvať storočie, ak nie šetriť na kvalitnom materiáli a spĺňať technológiu. Aby ste predišli problémom s prevádzkou ohrievača, objednajte si dizajn komína od skúseného majstra.
