Základ pre bránu: pevná podpora pre kapitálovú výstavbu

Základom brány je práve ten prvok, ktorého kvalita výroby v mnohých ohľadoch určuje fungovanie celého systému. A ak to stačí na to, aby boli vstupné konštrukcie štandardného typu, že bočné stĺpiky sú stabilné a nie deformované, potom pod systémom automatického otvárania - zasúvateľné alebo zavesené - je potrebné položiť základy oveľa väčšiu bezpečnostnú rezervu.

V tomto článku vám poskytnem všeobecné informácie o základoch brán a tiež vám poviem, ako sa naliajú nosné konštrukcie pre výkyvné a posuvné brány. Z vlastnej skúsenosti môžem povedať, že tento typ úloh je možné vyriešiť vlastnými rukami, samozrejme však musím pracovať.

Pohyblivá časť brány musí byť založená na kapitálovom základe.

Funkcie nadácie

Kapitálový základ pre vstupnú bránu musí byť čo najstabilnejší.

Podzemná časť navyše vykonáva množstvo funkcií, z ktorých hlavné patrí:

  1. Upevňovacie nosné stĺpiky alebo ich axiálne časti v zemi (ak je stĺpik postavený z tehly okolo kovovej rúrky betónovanej do zeme).
  2. Vytvorenie rámca rámu brány.
  3. Rozloženie zaťaženiapôsobiace na nosné stĺpiky pri otvorení krídla.
  4. Kompenzácia zaťaženiaspôsobené pohybom posuvných dverí pri otvorení.
  5. Zabezpečenie zachovania konfigurácie celej štruktúry, predchádzanie deformáciám atď.

Podzemná časť zabezpečuje efektívne rozloženie bremien a zachováva geometriu celej konštrukcie

Jednoducho povedané, pre klasické i automatické brány je dôležitá kvalita. Preto aj v najjednoduchších situáciách - ako je to v prípade krídlových brán - radšej položím základy s dobrým bezpečnostným rozpätím.

Pod konštrukciou hojdačky

Príprava na inštaláciu

Základ pre výkyvné dvere sa vyznačuje jednoduchosťou dizajnu. Vo veľkej miere je jeho podzemná časť základom podkladov - betónových rúr, drevených tyčí alebo železobetónových stĺpov, ktoré sú betónom betónované do zeme.

Konštrukcia takejto základne nie je príliš komplikovaná, ale je to náročný proces. Vykonal som to sám niekoľkokrát, a preto môžem povedať s plnou zodpovednosťou: asistent rozhodne nebude zasahovať.

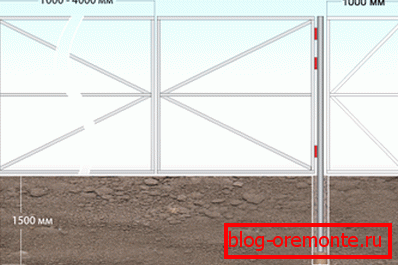

Hĺbka stĺpov je asi 1,5 - 2 m

Začíname pracovať s prípravou výklenkov, v ktorých budeme inštalovať stĺpy:

  1. Označujem na línii bránky označenie inštalačných bodov podpier. Je veľmi dôležité, aby nevyčnievali za hranicu plotu, inak by boli naše brány premiestnené.
  2. Označením kopanie hniezd pre stĺpy. Hĺbka každého hniezda by mala byť najmenej 1,5 m (na ťažkých miestach - až do 2 m) a šírka by mala byť aspoň o 10 cm väčšia ako šírka tyče na väčšej strane.

Zvedáky na stĺpy môžu byť vykopané ručne

Tip! Ak existuje možnosť, nevykopávame dieru, ale za pomoci špeciálnych nástrojov vyvrtávajte. Tak to bude drahšie (nájom benzínu otvor je asi 400 rubľov za deň), ale oveľa rýchlejšie.

  1. V spodnej časti každého hniezda zaspávame minimálne 30-40 cm pieskovitej zmesi a starostlivo ju zatláčame.
  2. Pre zaistenie maximálnej stability ťažkých podkladov je možné vykonať primárne betónovanie a na vrchu lepidla M150 - M200 sa naleje asi 10 cm cementu.
  3. Vnútri I linky hniezdi s strešným papierom, ktorý ochráni podzemnú časť nadácie od pôdnej vlhkosti.

Varenie hniezda pomocou yamobura

  1. Ak to stavba brány zabezpečuje, potom okolo obvodu každej jamy prinášam nízke debnenie na vyplnenie suterénnej časti. Na výrobu debnenia pomocou dosiek s minimálnou hrúbkou 20-25 mm.

Betónovanie a montáž podpery

V tejto časti vám poviem, ako inštalovať podporu do zásuviek a ako ich správne naplniť riešením.

Optimálny algoritmus je nasledujúci:

  1. Podpora nastavená v hniezde, založená na stoji alebo kompaktnom štrku a vyrovnaná.
  2. Ak sú závesy už privarené na podperu, opravím pozíciu časti tak, aby závesy vyzerali smerom k otvoru.

Stĺpik je možné dodatočne spevniť vystužením, ako na tejto fotografii

  1. Inštalujem lano, ktorý upevňuje podperu v striktne zvislej polohe. Je tiež možné dodatočne upevniť stĺpy v jame pomocou kameňov alebo kusov výstuže - dodatočne posilnia základňu.
  2. Pripravím maltu na báze cementu M300 s prídavkom piesku a štrku. Prinášam roztok do konzistencie hustého kysnutého krému a naliať ho do hniezd okolo podpier, snažiac sa zabrániť tvorbe vzduchových vreciek.

Hniezdo s ruberoidnou vložkou, pripravené na betónovanie

  1. Ja niekoľkokrát prepichám betónovú vrstvu s vystužujúcou tyčou, čím uvoľním príslušný vzduch. Ak je to možné, riešenie môže byť ošetrené hlbokým vibrátorom - takže bude ešte hustší.
  2. Skontrolujem, či sa podpery počas procesu odlievania posunuli, dodatočne ich zafixujú vzperami z dosiek a nechajú betón vysušiť.
  3. Rozpery a debnenia možno odstrániť po 7-10 dňoch a odporúčam, aby tyče vystavovali zaťaženie nie skôr ako za 3 až 4 týždne. Doba polymerizácie betónu je 28 dní a počas tohto obdobia je potrebné zabezpečiť, aby povrch malty nevysušil.

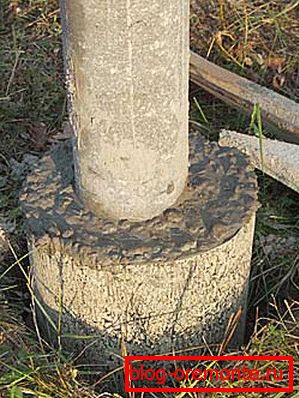

Podporný stĺp v betóne "sklo"

Ak je základňa odlievaná pod konštrukciou s výškou viac ako 2 m s plošnou šírkou krídel 200 kg alebo viac, potom je možné podporné časti ďalej posilniť:

  • vytvoriť základy na skrutkách, zaskrutkovať podpery do zeme a potom ich nalievať betónom;
  • vystužiť kovové stĺpy s murivo (v celej výške alebo iba v spodnej časti);
  • na pripojenie podzemných častí nosičov základňou s hĺbkou až 50-60 cm - tento improvizovaný poter zníži riziko deformácie brány na minimum.

Kónická krížová podpora

Pod valcovou konštrukciou

značkovanie

Základňa pre posuvné brány je kanál, ktorý je upevnený na betónových pilieroch, ktoré sú pod zemou. Tento kanál je podporou pre posuvnú časť, pretože je veľmi dôležité, aby bola bezpečne pripevnená na stabilnej základni.

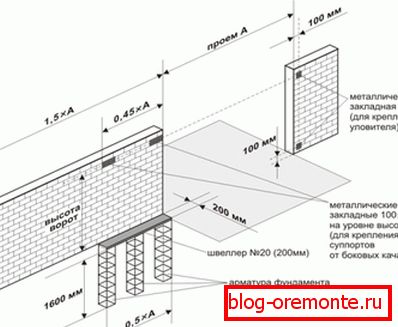

Výkresy základov posuvných brán, ktoré umožňujú vypočítať rozmery dna, počnúc šírkou otvoru

Začíname s návrhovými výpočtami:

  1. Hĺbka vloženia základne je zvyčajne 1,2 - 1,5 m. Obvykle pracujem v rámci týchto limitov, pričom používam menšie základy len pre veľmi ľahké konštrukcie s minimálnym zaťažením.
  2. Šírka betónového pásu je určená šírkou kanála: ak sa používa 200 mm výrobok, základňa môže byť široká 400 mm. A pod dvomi kanálmi s rozmermi 140 mm položím základ nad 0,5 m.
  3. Dĺžka základov je obvykle 1/2 dĺžky posuvnej časti. Preto musí byť základ pre posuvné brány s dĺžkou 4 metre 2 m alebo viac.

Kanál 200 mm ako detail nosnej plošiny

zemné práce

Na základe výpočtov je postavená základná schéma, na ktorú sa zameriavam počas výkopu, výstuže a betonáže:

  1. Na začiatok sa pozerám okolo stránky z bočnej strany, z ktorej budú umiestnené posuvné dvere. Ak je to potrebné, vyrovnávam pôdu a vysadím stromy a kríky, inak ich koreňový systém rýchlo zničí betónovú základňu.

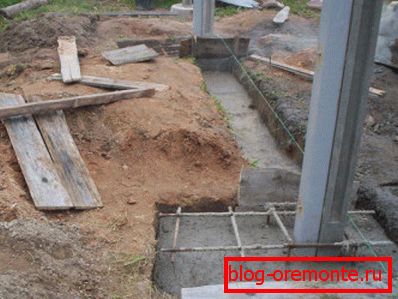

Držte sa pod posuvnou základňou

  1. Ďalej z vnútra plotu vykopám výkop, ktorého rozmery budú zodpovedať veľkosti základov. Výklenok pod základňou môže byť buď obdĺžnikový alebo v tvare písmena U, s dvomi zásuvkami na bokoch.
  2. Naplňam dno výkopu pieskom a vytvorím vankúš až do hrúbky 15 cm.

Ukladanie základov

Základ pre posuvnú bránu s dĺžkou 5 metrov musí byť dostatočne masívny a odolávať pevným zaťaženiam, takže nie je potrebné robiť bez vystuženia a správneho betonovania.

Pokyny preberajú výkon práce podľa nasledujúcej schémy:

  1. Z výstužnej tyče o priemere 12-14 mm zvarem alebo viazam rám, ktorého rozmery budú o niečo menšie ako rozmery výkopu.
  2. Zváram horné okraje výstuže do spodnej časti podporného kanála.
  3. Znižujem kovovú konštrukciu do výkopu a inštalujem ju na podložky z pevnej keramickej tehly. Pozorne zarovnávam rámček so zameraním na polohu kanála - mal by byť dokonale horizontálny a tesne susediaci s oporným stĺpcom plotu.

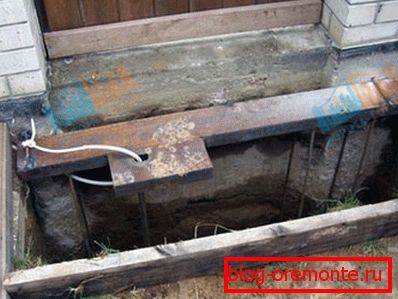

Kanál s príslušenstvom v zákopu

  1. Vyrábam betón z 1 časti cementu, nie menej ako M300, 3 časti piesku a 4 diely drveného kameňa. Roztok zriedime vodou do miernej konzistencie a naplníme zákop a snažíme sa ho naplniť takým spôsobom, že pod kanálom nie sú žiadne dutiny.

Je to dôležité! Betón by nemal preniknúť do vloženého kovu, pretože to kladie na zostavu posuvného mechanizmu.

  1. Plnenie sa najlepšie robí vo vrstvách: Obvykle plním výkop v častiach 1/4 a potom sa zhutní bajonetom.

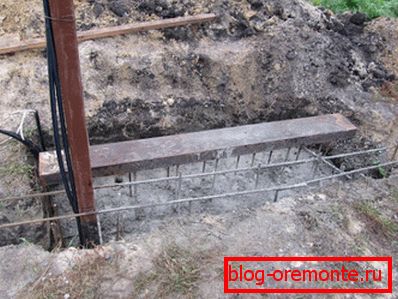

Betón sa najlepšie naleje do vrstiev

Inštalácia brány sa môže uskutočniť do 10 až 15 dní po nalievaní: na rozdiel od konštrukcie výkyvu tu nebudú záťaže schopné vážne poškodiť základ. Treba však mať na pamäti, že je lepšie nepoužívať základňu "v normálnom režime" kvôli úplnému spevňovaniu betónu.

Rovnako ako v prípade výkyvných brán, môže byť inštalácia základov vykonávaná buď pomocou skrutiek alebo montážou nosnej plošiny z kanála na železobetónových stĺpoch zakopaných v zemi.

Avšak tieto techniky sa zriedka používajú, pretože pre svoju praktickosť poskytujú nadbytočnú mieru bezpečnosti. Takže pre bežné posuvné brány je už opísaná technológia postačujúca.

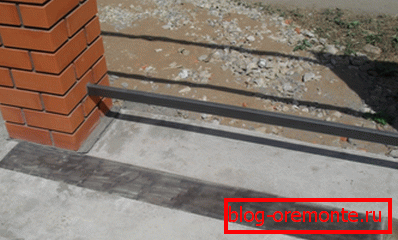

Ak sa pokúsite nastaviť úroveň rámčeka, ukáže sa dokonale hladká

záver

Základňa brány musí byť trvanlivá a spoľahlivá a pravdepodobne neexistuje žiadna iná možnosť, ako vykopať ju do zeme a upevniť ju pomocou železobetónu. Áno, táto práca je namáhavá, ale ak sa pozriete na video v tomto článku a ak máte ťažké otázky, ktoré sa vás budú opýtať v komentároch, budete sa môcť vyhnúť všetkým ťažkostiam a výsledok bude dosť hodný!
