Valce pre posuvné brány a iné prvky ich konštrukcie

Ako ťažké je vytvoriť posuvnú bránu? Aké výhody prinášajú na pozadí tradičných hojdačiek? Ako sa odlišujú rôzne súpravy doplnkov a aké prvky by mali obsahovať? V mojom článku sa budem snažiť odpovedať na tieto a niektoré ďalšie otázky.

Stiahnuteľné brány: inštalácia na železobetónový základ.

Stiahnuteľný proti hojdaniu

Hlavnou výhodou posuvných brán je, že keď sa otvoria, nezachytia priestor na nádvorí a neblokujú cestu. Táto funkcia je veľmi užitočná na malom nádvorí s výhľadom na úzku ulicu.

Кроме того: управление откатными воротами легко автоматизировать. automatizácia может, в частности, иметь дистанционное управление (в том числе по GSM и Wi-Fi).

Samozrejme, riešenie má svoje nevýhody:

• Dĺžka priamej časti plotu vedľa brány brány by mala byť aspoň rovná dĺžke krídla. V opačnom prípade bude mať cieľ jednoducho nijaký návrat;

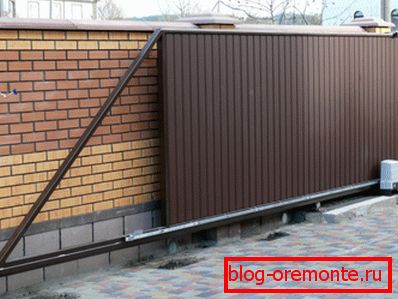

V otvorenej polohe krídlo pokrýva 4 až 6 metrov steny.

• Masívny krídelko bude pomerne ťažké vrátiť sa ručne, ak chcete ušetriť na elektrickom pohone alebo ak je elektrická energia odpojená doma. Otvorte otočné brány akejkoľvek váhy, dokonca aj dieťa;
• Konštrukcia ako celok sa ukáže oveľa drahšie. Zvárané otočné brány z proftruby 40x40, opláštený oceľovou doskou, pri výrobe "na kľúč" vás bude stáť 15 - 25 tisíc rubľov. Sťahovateľný elektrický pohon stojí od 100 000 alebo viac.

Poznámka: dokonca aj doma vyrobené posuvné dvere (za predpokladu, že všetky práce z naplnenia základne na zváranie a montáž valčekov bude vykonané nezávisle) bude vyžadovať náklady na materiály a príslušenstvo najmenej 45-50 tisíc.

rozmery

Podľa môjho názoru, optimálna veľkosť krídla - výška 2 metrov so šírkou 4 - 6 metrov. Výška dvoch metrov eliminuje prejav nevhodnej zvedavosti zo strany okoloidúcich. šírka krídla 4 metre umožní úplne bezpečnú jazdu do vášho dvora s nákladným vozidlom s pieskom alebo stavebnými materiálmi. Zvyšovanie šírky krídla na šesť metrov je užitočné v prípadoch, keď je šírka ulice nevyhnutná na to, aby sa do nádvoria dostal pod uhlom.

Po rozhodovaní o rozmeroch je ľahké vytvoriť si vlastné výkresy brány.

výdavky

Aká je cena materiálov a príslušenstva pre brány, ktoré som uviedol?

Zarovnanie je takto:

• Príslušenstvo nastavené - asi 15 000 rubľov;
• Kov na rám - 5000;
• Základ (spevnenie, betón, piesok) - 5000;
• Automatizovaný elektrický pohon - 15 - 30 tisíc, v závislosti od výrobcu a funkčnosti;
• Elektródy, pohonné vodiče, farby a iné drobné veci - od dvoch do troch tisíc.

Niekoľko položiek v zozname by sa malo rozobrať podrobnejšie.

zistenie

Čo je typická sada príslušenstva?

Tu je zoznam seriálov série M séria talianskej výroby:

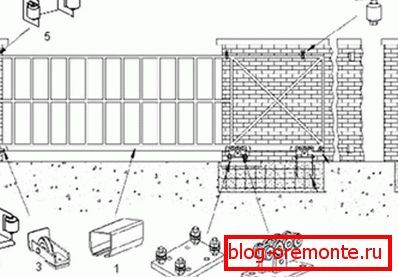

Schéma posuvných brán na valcoch s vyznačením montážnych bodov príslušenstva.

Nastavte cenu определяется:

• Podľa výrobcu, Zo zrejmých dôvodov sú domáce výrobky oveľa lacnejšie ako dovážané výrobky;
• Menovité zaťaženie (to znamená, jednoducho, hmotnosť krídla). Čím väčšia je, tým prísnejšie požiadavky sú kladené na pevnosť a trvanlivosť armatúr, čo priamo ovplyvňuje ich hodnotu.

Uvediem niekoľko príkladov maloobchodných cien.

Внешний вид комплекта фурнитуры Roltek для нагрузки 500 кг.

automatizácia

Okrem výrobcu sú automatizačné zostavy rôzne:

• Maximálna hmotnosť krídla. Čím je väčšia, tým väčší výkon je potrebný z elektrického pohonu;
• Rýchlosť otvárania a zatvárania. Zvyčajne sa pohybuje od 0,15 do 0,35 m / s;
• Kompletná sada. Diaľkové ovládanie, fotobunky, kontrolné svetlá môžu byť zahrnuté v základnom balení alebo zakúpené samostatne.

Tu je krátky výňatok z cenníka ruskej zastúpenia talianskej spoločnosti Nice.

RB400KCE

• Maximálna hmotnosť krídla - 400 kg;
• Rýchlosť je 0,35 m / s;
• Kompletná sada: pohon s vstavanou riadiacou jednotkou, panelom, fotobunkami, výstražným svetlom s anténou, spínačom zámku;
• Cena: 28,440 rubľov.

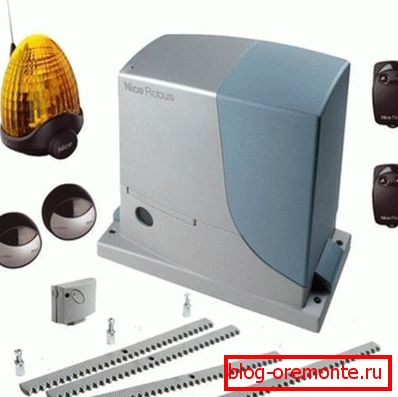

Elektrická pec RB400KCE je plne nabitá.

Zvedavý: náklady na rovnakú sadu bez signálky a svetelné závory - 18.600 rubľov.

Spustiť 1800

• Maximálna hmotnosť krídla - 1800 kg;
• Rýchlosť je 0,16 m / s;
• Kompletná sada: pohon s vstavanou riadiacou jednotkou;
• Cena: 41472 rubľov.

inštalácia

Teraz - niekoľko odporúčaní pre výrobu a montáž brány.

Čo robiť rám krídla?

Najlepšie je použiť profesionálne potrubie: poskytne väčšiu tuhosť v porovnaní s rohom s rovnakou alebo menšou hmotnosťou. Minimálne rozmery sú 60 x 60 pre rám a 40 x 20 pre výstuhy, ktoré poskytujú štrukturálnu tuhosť.

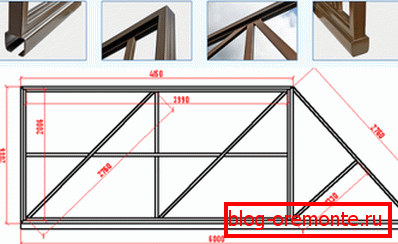

Výkres rámu profilového potrubia.

Ako zakryť bránu?

Veľká váha krídla značne zvyšuje náklady na kovanie a automatizáciu. Preto sú výhodné ľahké materiály. Odporúčam použiť stenový profesionálny list s hrúbkou 0,55 mm s výškou vlny maximálne 20 mm.

Pár nuancií:

1. Je lepšie používať nity na upevnenie skrine skôr ako skrutky. Nie sú uvoľnené nárazmi vetra a neposkytujú hrdzavé kvapky charakteristické pre samorezné skrutky s poškodeným zinkovým povlakom;
2. Pripojte každú vlnu listu. V opačnom prípade poryvy vetra budú sprevádzané kovovým rvačaním.

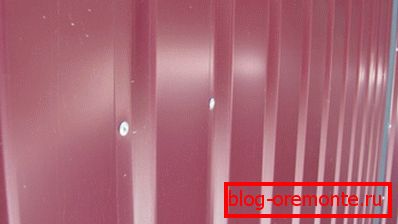

Upevnenie profesionálneho listu na rámčeku.

Aká by mala byť vzdialenosť medzi valcami, na ktorých stojí brána? V tejto tabuľke sú uvedené vyčerpávajúce pokyny:

Vzdialenosť medzi vozíkmi v závislosti od veľkosti a hmotnosti krídla.

Aká by mala byť veľkosť nadácie?

Spravidla sa jeho dĺžka rovná polovici šírky listu. Pri 4 metrovej bráne sa vyžaduje základňa s dĺžkou 2 metre. Hĺbka základov 200 mm presahuje hĺbku zamrznutia pôdy.

Čo a ako vytvoriť základy?

Rám sa varí z kanála o šírke 120-200 mm a vlnitej výstuže s priemerom 12-14 mm. Vertikálne tyče sú vybavené krížovými článkami. Plnenie sa vykonáva s pevnosťou betónu M250.

Pozor: rovina kanála je zarovnaná prísne na úrovni. Najmenšia odchýlka od horizontu spôsobí zatvorenie alebo otvorenie brány s nadmernou silou.

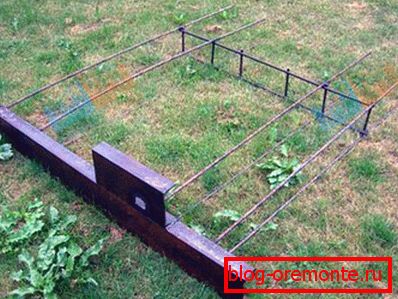

Rámček s posilnením nadácie. Strana je na mieste nainštalovaná na inštaláciu jednotky.

Ako nastaviť valec sťahovateľný pre bránu vlastnými rukami, čo umožňuje nastaviť výšku?

Použite upevnenie vozíkov na montážne dosky. Doska je opaľovaná na kanálovej tyči a základňa vozíka je upevnená na kolíkoch s maticami. Táto metóda upevnenia poskytne jednoduché nastavenie pre chyby pri inštalácii a úbytku pôdy.

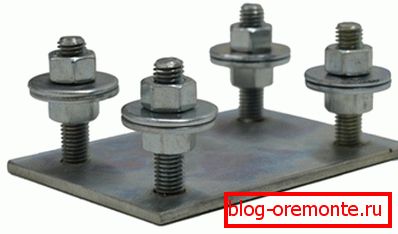

Nastavovacia doska pod vozíkom.

Jednoduchšie a ešte jednoduchšie

Je možné zjednodušiť konštrukciu posuvných brán a znížiť náklady na ich výstavbu na minimum?

Samozrejme. Postám tu niekoľko fotografií brány, ktorá funguje správne v dome vedľa mňa.

Všeobecný pohľad na bránu. Rám je zváraný z rohu 50x50 mm a opláštený pozinkovaným oceľovým plechom.

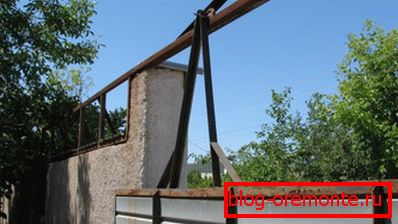

Brány sa nespoliehajú na vozíky, ale visia na kanálovej tyči položenej nad plotom, ktorý je v strede zosilnený zvarom.

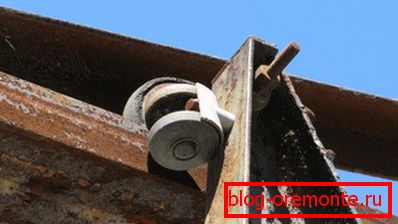

Táto fotografia jasne znázorňuje podporné a upevňovacie valce. Nosný valec je vybavený gumovým povlakom, ktorý výrazne znižuje hladinu hluku pri otváraní a zatváraní brány.

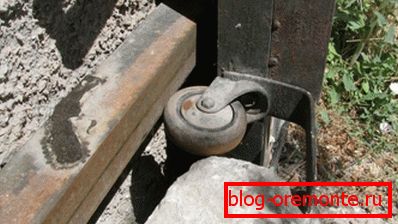

Dolný podporný valec drží krídlo vo zvislej polohe. Ak sa chcete odchýliť opačným smerom, zabráni jeho vlastnej váhe.

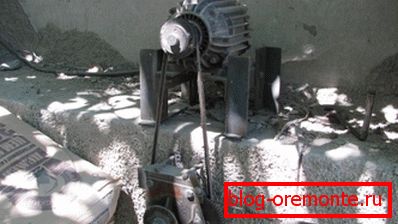

Elektrický pohon je jednofázový motor s výkonom 1,5 kW a remeňový pohon na kladke navíjajúcej oceľový kábel.

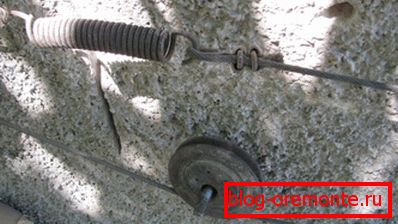

Jednoduchý mechanizmus napínania kábla.

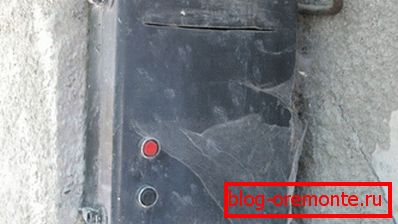

Jednotka diaľkového ovládania. Jedno tlačidlo zatvorí dvere, ďalšie - otvorí sa.

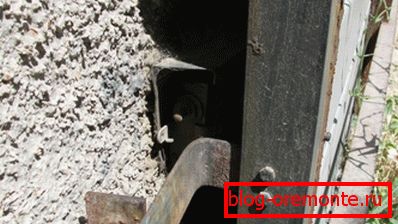

Koncový spínač otvorí napájací obvod, keď je kruh úplne zatvorený.

záver

Dúfam, že tento materiál pomôže rešpektovanému čitateľovi vytvoriť lacný a funkčný dizajn. Ako zvyčajne sa môžete oboznámiť s ďalšími tematickými informáciami pri prehliadaní videa v tomto článku. Budem oceniť vaše pripomienky a dodatky. Veľa šťastia!
