Správny výpočet stĺpikov pre plot - zástavu pevnosti

Plot vykonáva nielen ochrannú funkciu záhradného pozemku alebo určitého územia, ale je aj charakteristickým znakom objektu. Na prvý pohľad jednoduchá konštrukcia vyžaduje vo svojej konštrukcii podrobné a presné dodržiavanie určitých pravidiel.

Predbežný výpočet plotu zabráni budúcim problémom spojeným so sklonom, sklopením, páde a inými problémami.

DIY oplotenie

Konštrukcia plotov

Každý plot môže byť rozdelený na niekoľko konštrukčných častí:

• nosný rám tvorený regálmi, ktoré zaberajú celkovú záťaž plota;
• obkladovú časť pozostávajúcu z vlnitej lepenky, plotu, kovového pletiva a iného materiálu;
• prierezy (guľatiny), ktoré dodávajú štruktúre dodatočnú tuhosť a pevnosť;
• montážny materiál.

Samozrejme, hlavnú úlohu zohráva podporná časť plotu.

Pre rám najčastejšie používané piliere:

• kov;
• azbestocement;
• tehla;
• drevo.

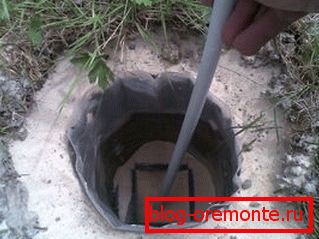

Fotografia určuje hĺbku príspevku záložky

Výpočet nákladov na oplotenie

Stavebné náklady

Pri budovaní plotu s vlastnými rukami je veľmi dôležité vedieť, ako vypočítať dĺžku plotu vo vzťahu k nákladom na lineárne a štvorcové metre budúceho plotu.

Pred rozhodnutím o stavbe konštrukcie je potrebné vykonať presný výpočet nákladov na plot.

Vykonávanie výpočtov

Na vykonanie výpočtov dodržiavajte nasledujúce pokyny.

1. Výpočet začína meraním obvodu objektu, ktorý musí byť chránený;
2. Potom sa rozhodne o type ložiska a obklopuje časť konštrukcie;
3. Potom sa určí množstvo potrebných stavebných materiálov, ich cena, náklady na prácu sa musia brať do úvahy a pridať;
4. Ak chcete nainštalovať krásny, praktický a pevný plot, je potrebné presne a správne vypočítať množstvo stavebných materiálov, vrátane vzdialenosti, ktorou je možné inštalovať stĺpy pre plot. Z týchto výpočtov závisí spoľahlivosť dizajnu a finančné náklady;
5. Vypočítajte cenu za meter požadovanej výšky plotu.
6. Celková dĺžka konštrukcie sa vynásobí nákladmi na lineárny meter a získajú sa približné finančné náklady na potrebnú štruktúru.

Výpočet oplotenia v prevádzke

Je dôležité vedieť, ako vypočítať glukometr:

1. Za týmto účelom by mala byť celková dĺžka štruktúry rozdelená na užitočnú šírku vybraného listu vlnitej lepenky pre plot. Výsledkom je získanie požadovaného počtu listov;
2. Výsledný počet listov sa vynásobí požadovanou výškou plotu;
3. Výsledok sa vynásobí celkovou šírkou vlnitej lepenky a získame požadovanú plochu materiálu pre plot;
4. Vynásobením hodnoty plochy nákladmi na jeden list získame cenu za meter;
5. Nezabudnite zobrať do úvahy náklady na oneskorenie a podporu.

Výpočet plotu - nutná okolnosť

Výpočet hĺbky nosníkov

Každý plot podlieha sily vlastnej hmotnosti konštrukcie, ktorá je smerovaná presne pozdĺž osi stĺpca a sily tlaku vetra, ktorý sa aplikuje cez konštrukciu. Preto moment torzného (ohýbacieho) momentu pôsobí na podperu, ktorá má maximálny bod v mieste výstupu zo zeme.

Ohybový moment - hlavná príčina zničenia uzavretých konštrukcií. Nemá zmysel brať do úvahy silu svojej vlastnej váhy pri výpočte regálov, pretože je minimálna a významne neovplyvňuje pevnosť základne.

Mnohí vlastníci sú tiež znepokojení otázkou, ako hlboko zakopať stĺp pre plot?

Je to dôležité! Na stanovenie hĺbky ukladania podpery v zemi sa nevyhnutne berie do úvahy výpočet zaťaženia vetra na plotu.

1. Po prvé, je potrebné vypočítať odhadovanú plochu jedného odkazu (časti) budúceho plotu. Ak predpokladáme, že šírka sekcie oplotenia (L) je plánovaná na 2 metre a výška (H) - 1,5 metra, potom plocha (S) jednej časti bude 3 m². (S = 2,0 m * 1,5 m = 3 m2). Rovnaká oblasť padne na každý stĺp (1,5 m v každej časti konštrukcie vpravo a vľavo od podpery);
2. Na získanie zaťaženia vetrom na konštrukcii je potrebné vynásobiť plochu úseku aerodynamickým koeficientom a hodnotou rýchlostnej hlavy vetra. Aerodynamický koeficient (konštanta) pre vertikálnu konštrukciu je 1,4. Prijatá hodnota tlaku vetra je 40 kg na meter štvorcový.
3. V našom prípade sme zistili, že pól zažíva zaťaženie vetrom 168 kilogramov (3 štvorcové M * 1,4 * 40 kg / štvorcový = 168 kg).
4. Vypočítajte krútiaci moment pôsobiaci na nosič. Za týmto účelom sa zaťaženie vetrom násobí konštantným faktorom (168 kg * 0,8 = 134 kg / m); Po stanovení krútiaceho momentu ho rozdelíme o hodnotu koeficientu momentu odporu - 225 (konštantný) (134 kg / m / 225 = 0,6 m).
5. Výpočty ukazujú, že zaťaženie vetrom je plne kompenzované a plot je úplne nezávislý od vetra, je potrebné položiť póly do hĺbky najmenej 60 cm.

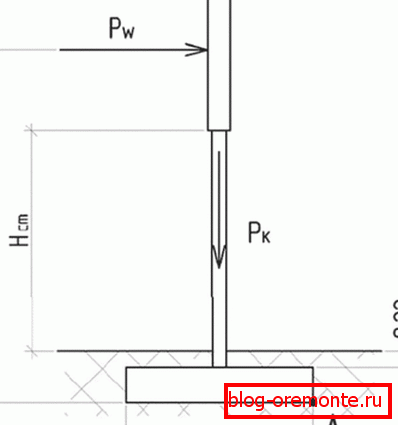

Schéma výpočtu tabuľky

Tip! Aby ste dosiahli stopercentnú dôveru v stabilitu plotu, bez ohľadu na typ pôdy, hladiny podzemnej vody a materiál obklopujúcej časti konštrukcie je potrebné vykopať kostru do zeme o polovicu výšky plotu plus ďalších 10 centimetrov).

1. Ak sa pôdy na mieste inštalácie konštrukcie opäť zväčšujú počas zmrazovania, hĺbka inštalácie nosných stĺpov musí byť tiež zvýšená na 1,5 m.
2. V prípade použitia podpery z kovových rúr na nasávanie je potrebné ich nalievať dovnútra kvapalnou cementovou maltou. Na ochranu kovových rúrok pred koróziou sú pokryté červeným olovom;

Nezohľadnite výpočty

Tip! Na predĺženie životnosti drevených stožiarov sa musí ich podzemná časť ošetriť vyfukovačom, impregnovaným (potiahnutým) kerozénom-bitumenovým antiseptikom, vyhrievaným bitúmenom alebo špeciálnou impregnáciou a ranou so strešnou plsťou.

1. Spodok jamy je pokrytý pieskom. Podpera je pokrytá tehlovou bitkou (štrk), je pokrytá zemou na vrchu a opatrne utláčaná. Pre väčšiu stabilitu musia byť plotové stĺpy betónované.

Ďalšie podrobnosti o funkciách inštalácie oplotenia nájdete na videu v tomto článku.

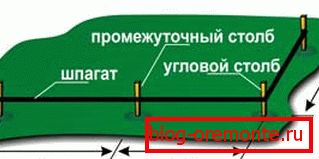

Inštalácia piliera

Vypočítajte počet podpor

Napríklad sa plánuje inštalácia plotu vo výške 1,6 metra s celkovou dĺžkou 40 metrov. Úlohu základne budú vykonávať podporné stĺpiky cementované v jamkách a obalová časť bude vyhotovená z lakovaných profesionálnych listov.

Profilové rúry sú jedným z najbežnejších materiálov na výrobu nosníkov a rámu, pretože je vhodné počas inštalácie použiť obdĺžnikový prierez.

Známe parametre vlnitej lepenky, určujeme počet listov, ktoré budú potrebné pre plot.

Ak je celková šírka takéhoto listu 1,18 m. (Pracovná šírka - 1,14 m.), Potom celková dĺžka plotu vydelená pracovnou šírkou dosky a dostaneme hodnotu - 40 m / 1,14 m = 35,08 ks. To znamená, že pri konštrukcii konštrukcie s dĺžkou 40 metrov je potrebných 35 profesionálnych listov.

Tip! Výsledná hodnota by mala byť vždy zaokrúhlená nahor.

Ak chcete vypočítať počet potrubí ako nosníka, musíte rozdeliť celkovú dĺžku nadchádzajúceho plotu o dĺžku jednej časti (rozpätie), ktorá je zvyčajne 2,0 - 2,5 metra a pridajte jednu (40 m / 2,5 = 16 + 1). Pre inštaláciu plotu o celkovej dĺžke 40 metrov a šírke profilu 2,5 metra je teda potrebných 17 stĺpov.

Vzdialenosť medzi podperami

Zvolená vzdialenosť medzi stĺpikmi plotu závisí od ich časti. Čím vyššia je štruktúra, ktorú chcete vybudovať, tým väčšia je plánovaná vzdialenosť medzi podpornými stĺpikmi, tým je trvanlivá a s väčším prierezom potrubia.

Montáž podpery pod sieťovinou

Napríklad pre plot s výškou 2 metre a šírkou profilu, tiež 2 metre, je potrebné použiť nosnú guľu 76 x 4 mm alebo štvorcový 60 x 4 mm alebo viac.

záver

Ak presne a správne vypočítate plot, môžete výrazne ušetriť stavebný materiál, ako aj finančné prostriedky.

Pri výpočte plotu sú dôležité všetky indikátory, vrátane vzdialenosti medzi opornými stĺpmi, na ktorých závisí stabilita a pevnosť celej konštrukcie.
