Elektromagnetický zámok na bráne: výber a inštalácia

Pri výbere zariadenia na ochranu vašej domácnosti pred nechcenými hosťami stojí za zváženie takejto možnosti ako magnetického zámku na bráne. Takéto uzamykacie systémy sú najčastejšie inštalované na kovových dverách v schodisku, ale sú tiež docela vhodné pre brány vidieckeho domu.

Nižšie opisujeme zariadenie na elektromagnetickú zápchu a tiež poskytujeme niekoľko tipov na samoinštaláciu.

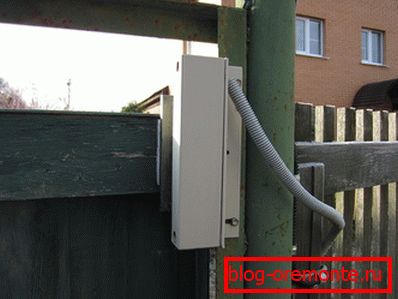

Brána s magnetickým blokovacím zariadením

Všeobecné informácie o magnetických zámkoch

Návrh a princíp činnosti

Všetky elektromagnetické zámky na bráne fungujú na rovnakom princípe:

• Základom zariadenia je elektromagnetická cievka s oceľovým jadrom, ktoré vytvára magnetické pole.
• Jadrová cievka je namontovaná na hornej strane integrovaného rámu a pripojená k ovládaciemu zariadeniu.
• Keď sa na magnet aplikuje napätie, priťahuje sa protikovetická doska pripevnená na bránu brány. Najčastejšie sa používa nehrdzavejúca oceľ s antikoróznym povlakom z niklu alebo chrómu na výrobu protiprúdových pásikov.

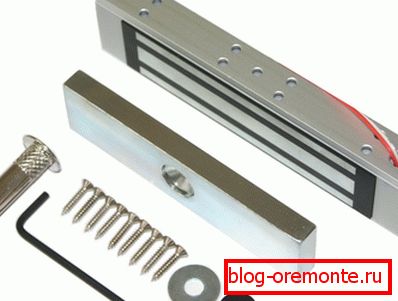

Kompletná sada najjednoduchšieho modelu

Podľa návrhu sú magnetické zámky rozdelené do dvoch veľkých skupín:

• znehybnenie - najbežnejšia odroda. Práve tieto stavby môžu byť inštalované na bránach v ploty v súkromných domácnostiach, ako aj na iných miestach (napríklad sekcionálne garážové brány s integrovanými dverami môžu byť vybavené zámkom). Na zvýšenie bezpečnosti môžete pripojiť niekoľko zariadení, ktoré drží zariadenie okolo obvodu brány.
• strihať - zložitejšie modely. V týchto zámkoch neposkytuje magnet retenciu otváracej chlopne, ale fixáciu jazyka zámku. Zariadenia na strihanie sú duté, a preto ich použitie pri vybavovaní brány v plote je trochu obmedzené.

Strihový model

Obe zadržiavacie a strihové konštrukcie sú vo väčšine prípadov označené indexom "ML", po ktorom sa pomlčka používa na označenie úsilia otvoriť zámok v kilogramoch. Napríklad model ML-100 znamená, že na otvorenie zápchy je potrebné aplikovať vytiahnutú silu najmenej 100 kg.

"Výkon" hradu je jedným z rozhodujúcich faktorov pri jeho výbere. Pri integrovanom zariadení stačí nainštalovať zariadenie s odtrhávacím indikátorom 150-200 kg.

Výhody EM zápchy

Konštrukcie tohto typu sú obľúbené z niekoľkých dôvodov:

• Sú jednoducho namontované a pripojené a počas prevádzky sú charakteristické nepríjemnosťou a jednoduchou údržbou.
• Spoľahlivosť týchto schém je veľmi vysoká a ako zámok na bráne alebo bráne sa úplne vyrovnávajú s ich povinnosťami.
• Jednoduchosť ovládania zariadenia je ďalším nesporným plusom. Ak inštalujete systém vzdialeného otvárania (jeho pomerne vysoká cena je viac než kompenzovaná pohodlnosťou), potom môžete poskytnúť prístup na vaše územie bez opustenia vášho domu.

Existuje len jedna významná nevýhoda, ale v niektorých situáciách môže byť kritická. Skutočnosť je, že pre elektromagnetickú zámku pracovať brána vyžaduje elektrickú energiu, a ak sa vo vašej lokalite vyskytuje často nedostatok elektrickej energie, potom stojí za to nainštalovať záložnú zápchu na bráne.

Nezávislá inštalácia

Inštalácia zariadenia

Výrobcovia elektromagnetických uzamykacích zariadení spravidla dodávajú dostatočne podrobné pokyny na inštaláciu a pripojenie.

Zamknutie EM nainštalované na integrovanom zariadení je pomerne jednoduché. Inštalačný proces spočíva v upevnení všetkých prvkov na samotnom wicket a na ráme, ako aj pri pripojení elektrických komponentov k jedinému systému.

Tu je návod, na ktorom prakticky každý z nás môže nainštalovať zámok s vlastnými rukami:

• Najprv nainštalujte hlavnú časť zámku na integrovanom ráme, Na to vykonáme v kovovom ráme s vrtákom otvory, v ktorých upevňujeme zariadenie pomocou samorezných skrutiek.

Montážna schéma

Tip! Otvory by mali byť menšie ako priemer kovovej skrutky - preto zabezpečíme vyššiu spoľahlivosť fixácie.

• Potom na krídle brány upevnime dodávanú vratnú tyč. Čím spoľahlivejšie pripojíme "zadné dvere" - tým efektívnejšie bude krídlo zatvorené.
• Ďalšou časťou našej práce je inštalácia čítačky. Čítačka môže byť inštalovaná ako na krídle, tak aj na plot. Aby ste ochránili pred poškodením drôtu z čítačky, je lepšie prechádzať cez otvor nachádzajúci sa za skriňou.
• Samostatne sa namontuje prístupový kontrolér. Táto časť dizajnu je zodpovedná za rozpoznávanie signálov z kariet alebo kľúčov a automaticky vypína napájanie magnetického systému pri otvorení krídla.
• Na vnútornej strane integrovaného listu alebo samotného plotu je inštalované tlačidlo, ktoré otvára zámok zvnútra.

Venujte pozornosť! Na zlepšenie spoľahlivosti uzamykacích prvkov odporúčajú odborníci nainštalovať ako samotný zámok, tak jeho náprotivok čo najbližšie ku krídlu krídla. Posun štruktúry do stredu čepele prispieva k zníženiu uchopovacej sily.

prípojka

Keď sú fixované hlavné konštrukčné prvky, môžete začať spojiť zápchu.

• Pre väčšinu modelov zámkov na trhu je typické použitie napätia 12 voltov, preto je potrebné dbať na to, z ktorého kábla bude zariadenie napájané.

Schéma pripojenia k regulátoru

• Dráty (môžu byť súčasťou príslušenstva a môžu byť zakúpené samostatne) sú pripojené na svorky zámku a čítačky. Optimálny kábel na použitie je typ VVG-NG 2x1,5.
• Do tých častí brány, ktoré dostanú vedenie, upevnite plastový kryt kábla.

Káblové kanály

• Drôty sú uložené v kryte, upevnené a pripojené k napájaciemu káblu.

Tip! Použitie neprerušiteľného napájacieho zdroja výrazne zvýši účinnosť zariadenia.

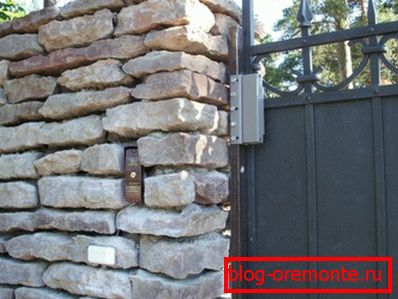

Inštalované zariadenie

zistenie

Jednoduchá inštalácia a údržba, pomerne kompaktný (ako je vidieť na fotografiách uvedených v článku) a spoľahlivé elektromagnetické uzatváracie komplexy budú slúžiť ako vynikajúca ochrana vášho súkromného domu. V každom prípade, sú viac ako tradičný nadšený! V prezentovanom videu v tomto článku nájdete ďalšie informácie o tejto téme.
