Brány z profilovaného plechu: 2 dokončené projekty

Tento článok je o tom, ako vytvoriť bránu z profesionálneho listu vlastnými rukami. V ňom budem hovoriť o dvoch projektoch realizovaných v mojom dome a v domácnosti mojich blízkych príbuzných. Okrem toho sa budem zaoberať niekoľkými technickými problémami, ktoré sa môžu vyskytnúť počas realizácie projektu, a podnietia ich riešenia. Takže začnime.

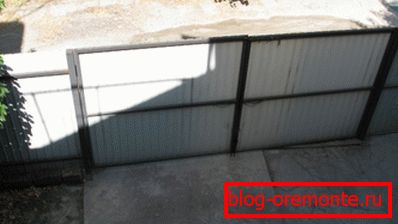

Vstupná brána na nádvorí môjho domu: celkový pohľad z balkóna.

Môj projekt

Mojou úlohou bolo zastaviť malý predný dvor domu a usporiadať najpohodlnejší vstup a vstup do nej. Ako spôsob, ako dosiahnuť túto úlohu, bol vybraný plot z profilovaného plechu na zváranom ráme vyrobenom z profesionálneho potrubia s výkyvnou bránou a integrovaným zámkom.

Prečo profesionálny list

Tu sú argumenty, ktoré ma viedli pri výbere materiálu.

• Vďaka vrstve zinku a polymérovej vrstve je profesionálny list dostatočne odolný, pričom v tomto parametri prekonali drevený plot s drevenou bránou;
• Je výrazne lacnejšia ako betónový eurofence alebo kamenný plot. so všetkými zváranými bránami z prútov alebo oceľových plechov (najmä s kovaním);
• Vyžaduje takmer žiadnu údržbu., Starostlivosť sa obmedzuje na pravidelné mazanie stropov a skrutiek. Na tento účel používam použitý motorový olej, čo znižuje náklady na nulu;
• A plot, brána a brána sú úplne nepreniknuteľné voči názorom druhých, Odhaľovanie môjho dvora, aby všetci mohli vidieť, so všetkými mojimi súcitami so susedmi, nebol v mojich plánoch;
• Prekonať plot profesionálneho listu - skôr netriviálna úloha vďaka svojim ostrým okrajom.

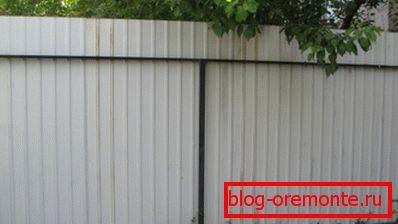

Ostrý okraj profesionálneho listu, ktorý vyčnieva za rámček, zabráni útočníkovi, aby ho prekonal.

Mimochodom: u dverí opustí rám obklopený profilom okolo obvodu, takže je oveľa jednoduchšie vynútiť bránu samu.

rozmery

Otočné brány majú celkovú šírku 4 metre, čo stačí na to, aby vozidlo bolo pod uhlom. Každá chlopňa má šírku 2 metre.

Výška plotu - 2 metre. Šírka brány je 90 cm. Umožňuje prenášať vozík bez nepríjemností, aby ste vstúpili do dvora bicyklom alebo skútrom.

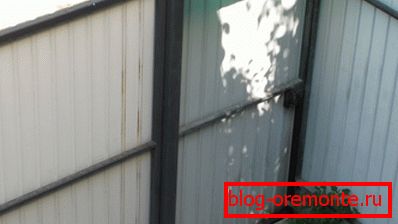

Šikmá brána v blízkosti brány.

Hlavné uzly

Odkedy bola inštalácia plotu vykonaná pred viac ako tromi rokmi, nemám možnosť nahrať fotografie s uvedením postupnosti akcií na jej vytvorenie a inštaláciu. Pokúsim sa však kompenzovať túto chybu fotografovaním všetkých hlavných komponentov štruktúry.

Rám brány.

Rám ventilov je vyrobený z profilov s rozmermi 40x40 mm. Prepínač v strede nevykonáva funkciu ložísk a je potrebný iba na zabezpečenie vodorovnej tuhosti konštrukcie (jednoducho povedané tak, že krídlo neohýba vietor). Jeho veľkosť je 20x40.

Poznámka: Krídlo nezasahuje ani bez vystuženia. Na rozdiel od čalúnenia dosky, profesionálny list sám osebe poskytuje tuhosť vo vertikálnej rovine.

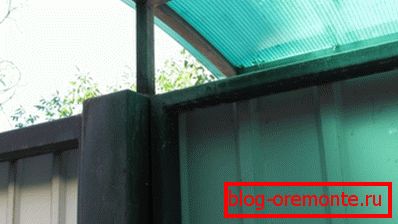

Oporný stĺpik.

Nosné stĺpiky - od profesionálnej potrubnej časti 80x80. Táto časť odstraňuje deformáciu pri akomkoľvek primeranom zaťažení a so silnými nárazmi vetra (zimná sezóna v Sevastopole je sezóna vetra).

Horný koniec stĺpika.

Zhora sú stĺpiky pokryté zváranými doskami s hrúbkou 3 mm. Zástrčky eliminujú nahromadenie vody vo vnútri kolóny a zrýchlenie jej korózie. Zvislé stĺpiky rámu krídla sú otvorené v dolnej a hornej časti: voda vo vnútri neprestáva v potrubí.

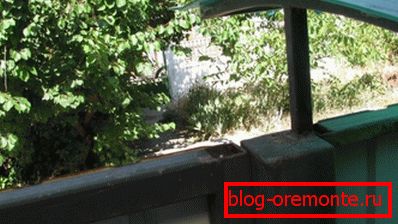

Rukoväť na krídle brány.

Rukoväte sú vyrobené z bežnej hladkej výstuže 12 mm. Návrh bol navrhnutý s prísnym rozpočtovým limitom, bezprostredne po ťahu a bol čisto funkčný: krása mala byť obetovaná na záchranu.

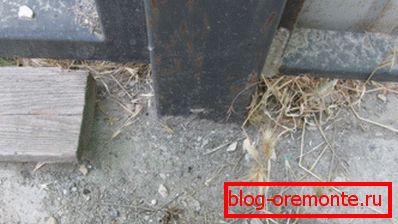

Stĺpik, na ktorom je podporené pravé krídlo brány a brány, sa v zemi spevňuje.

Betonovanie sa vykonáva nasledovne:

1. Vykopnite alebo vyvŕtajte otvor aspoň metr hlboký;
2. Stĺp je inštalovaný striktne pomocou olovenej linky a plnený sutinami;
3. Rozdrvené zapadanie s plynulým riadením polohy stĺpika;
4. Priehlbina je naplnená kvapalnou cementovo-pieskovou maltou v pomere 1: 1,5 - 1: 2. Veľké množstvo spojiva kompenzuje prebytočnú vodu a nevyhnutnú filtráciu cementového mlieka do pôdy.

Okrem toho: táto inštrukcia vám umožní rýchlo začať používať bránu - silné riešenie sa rýchlejšie uchytia. Ak je pomer piesku a cementu M400 1: 1, bránu môžete otvoriť ďalší deň, masívnejšie krídlo brány - po 3 dňoch.

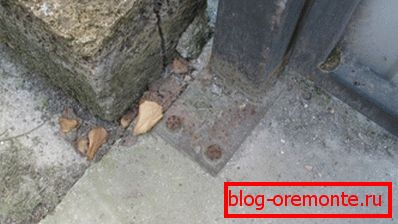

Druhý stĺp je namontovaný na kotve.

Druhý stĺp s ľavým krídlom visiacim na ňom padol na dosku zakrývajúcu žump.

Metóda montáže bola nakreslená sama:

1. Oceľová plošina s hrúbkou 4 mm je na konci potrubia privarená;
2. Pre upevnenie boli použité štyri kotvy s rozmermi 100x12 mm.

Tento spôsob inštalácie je atraktívny, pretože umožňuje bezprostredne po inštalácii použiť krídlo bez pauzy na nastavenie riešenia.

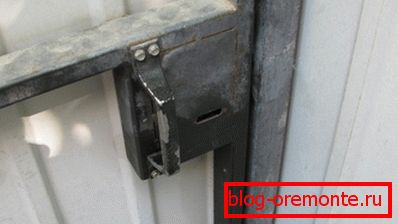

Vložiť zámok.

V bráne nainštalovaný mortise plochý zámok pod dvuhborodochny kľúč. Krabica ho chráni pred vodou v daždi a snehu. Bohužiaľ, to úplne chráni: v zriedkavých mrazoch na Kryme mechanizmus niekoľkokrát zamrzol a potreboval zahriatie.

Rukoväť je namontovaná priamo na zámok a zaistená kovovými skrutkami.

Strieška nad bránou.

Zhora je zámok a samotná brána chránené kompaktným (50 cm) vrchnákom vyrobeným z bunkového polykarbonátu na zváranom ráme z 20 x 20 mm tvaru potrubia. Bohužiaľ, materiál nebol veľmi dobre zvolený: nedostatok úplnej ochrany pred ultrafialovým žiarením viedol k tomu, že v treťom roku služby sa polykarbonát začal zhoršovať.

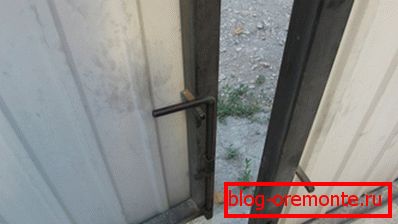

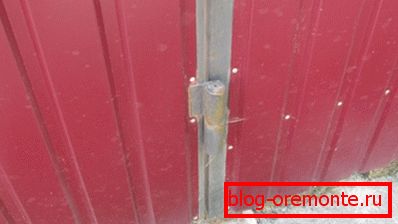

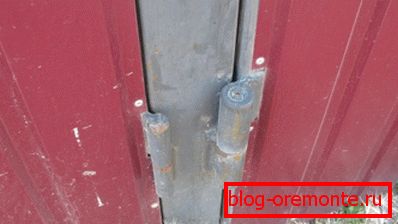

Spodné skrutky ventilov.

Skrutky sú vyrobené z rovnakej hladkej 12-milimetrovej výstuže. Zastávky, ktoré umožňujú upevniť otvorené skrutky v hornej polohe - zo štvorcovej tyče o rozmere 10x10 mm. Závesy sú vyrobené z oceľového plechu o tri milimetroch ohnutom v tvare písmena "P".

Je zaujímavé, že keď sú uzávery zatvorené, závesné uzávery sú umiestnené nad doskou pokrývajúcou žumpa, lebo v betóne sú jednoducho vyvŕtané otvory.

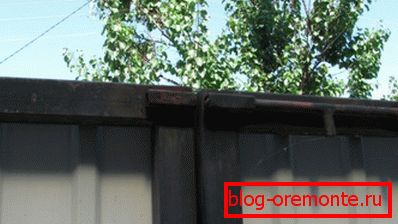

Horná skrutka.

Horný skrutka spája brány medzi sebou a uzatvára iba silný vietor. Odstraňuje chvenie ventilov pri nárazech.

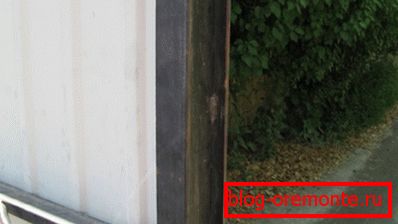

Roh na vonkajšom krídle.

Stlačený na ráme vonkajšieho krídla rohu brány uzatvára medzeru medzi dverami z vonkajších očí.

Krídla brány list.

Záhyb pod profesionálnym listom má malú váhu; avšak masívne prístrešky obrábané z hrubého plechu na sústruhu sú stále prednosť pred ňou. Striešky sú varené po celej výške s následným čistením švíkov. Montáž na niekoľkých pätkách je neprijateľná: zhroutí sa v jednej alebo dvoch ročných obdobiach.

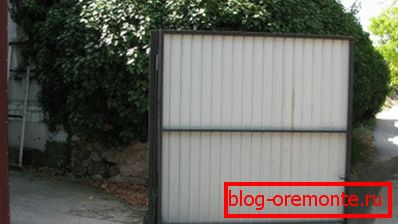

Brána sa otvára zvonku.

Dôležitý bod, ktorý sa zdá byť samozrejmý: na malom nádvorí by sa dvere brány mali otvoriť smerom von. Aj na úzkej ulici. V opačnom prípade, keď krídlo vtiahlo do auta, jednoducho sa nedá zatvoriť.

Zameriavam sa na túto pozornosť len preto, že na začiatku moja projektová výkres zahŕňala krídlo dovnútra otvorené, čo by spôsobilo minimálne rušenie vozidlu prechádzajúceho po ulici. Ako bude takáto schéma fungovať, ak máte vlastné auto, nepríde k mne ihneď.

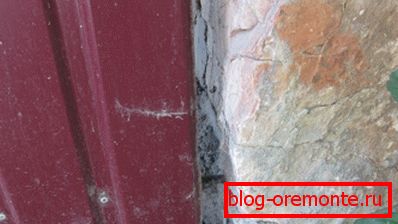

Upevnenie extrémneho stojanu na kamennú stenu.

Extrémny stĺp oplotenia je pripevnený na kamennú stenu, ktorá hraničí s mojím dvorom veľmi jednoduchým a výnimočne spoľahlivým spôsobom:

1. Otvory sú vŕtané do steny vrtákom s hrúbkou 10 mm;
2. Potom sa rozšíria na betón s priemerom 11 mm. Bohužiaľ, búriky takéhoto priemeru nie sú v predaji;
3. Do otvorov sa vtláčajú dierky s hrúbkou 12 milimetrov, ktoré sú na jednej strane zaoblené;
4. Tyče sú zvarené na extrémnej prednej strane rámu.

Tip: je oveľa jednoduchšie upevniť stojan na hladkú vertikálnu stenu s dvoma až štyrmi kotviacimi skrutkami.

Vrátky na baldachýn.

Pre bránu sa použil ten istý vrchlík na zváranie, ako pre bránu, ale menší.

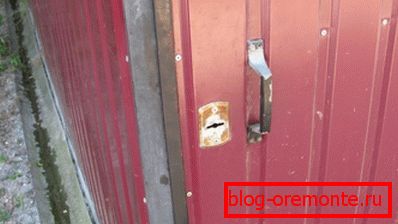

Krycia doska pod kľúčom.

Štandardná podložka zo zámku je upevnená na vrchole profilovaného plechu s pármi nitov - tých istých, ktoré upevňujú oplotenie a výplň brány.

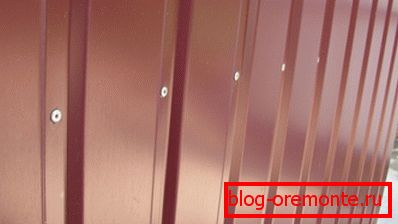

Profesionálne upevnenie listov.

V mojom prípade neboli kovové skrutky, ale boli vybrané nity na pripevnenie profilovaného plechu k rámu. Dôležitý bod: musíte opraviť každú vlnu. V opačnom prípade sa vo veterné počasie chrčia.

Na úzku ulicu

Dĺžka plotu mi nedovolila inštalovať posuvnú bránu. Zatiaľ je pre úzku ulicu ideálne riešenie: v otvorenej polohe krídlo (krídlo) nezasahuje do premávky ani vo vnútri, ani mimo nádvoria.

Tu je ukážka takejto konštrukcie, realizovaná (aj keď skôr nemotorne) v dome vedľa mňa.

Vyťahovacie dvere z profilovaného plechu: všeobecný pohľad.

Šírka jedinej chlopne je 5,5 metra. S malým okrajom preklenuje medzeru v kamennom plotu.

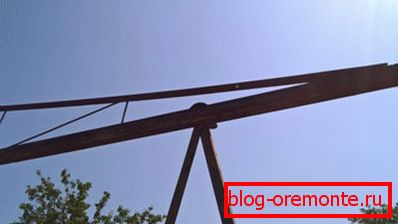

Pohľad na závesné listy z ulice.

Hmotnosť krídla je rozdelená na dve podpery s valčekmi, ktoré spočívajú na nosníku nad otvorom.

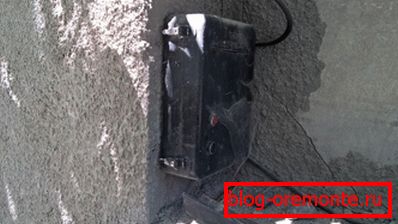

Ovládací panel.

Brána je elektrifikovaná a otvára sa diaľkovým ovládaním. Má iba dve tlačidlá; nie sú k dispozícii žiadne koncové spínače.

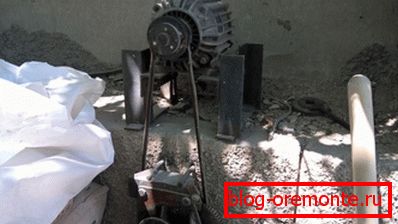

Diskové krídlo.

Výkon motora - 2 kilowatty. Otočenie na kladke, navíjajúce sa na oceľový kábel na pohon krídla, sa prenáša páskou.

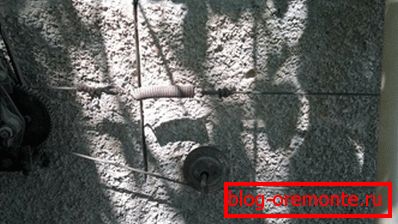

Napínací uzol.

Ak chcete vylúčiť pálenie, vlastník mu poskytol tuhú pružinu a ďalší podporný valec.

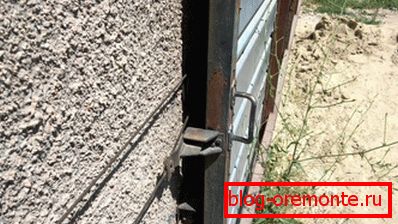

Upevnenie kábla k posuvnej bráne.

V mieste pripevnenia k krídlu je kábel vytiahnutý spolu s párom oceľových dosiek hrúbky 4 mm a obyčajným skrutkou.

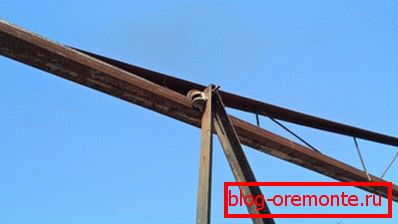

Odpruženie: vnútorný pohľad.

Každé zavesenie je vybavené dvojicou valcov. Spoločne eliminujú akékoľvek posuny krídla vzhľadom na vodidlo.

Dolný podporný valec.

Spodný valec nedovoľuje krídlu odchýliť sa od vertikálnej polohy smerom k stene a opierať sa o okraj otvoru. Odchýlka od vertikálnej polohy v opačnom smere eliminuje vlastnú hmotnosť brány.

Technické otázky

Ak nie je zváranie

Okamžite budem uviesť: pevná brána na kovovom ráme s profesionálnym fóliom nemôže byť vyrobená bez zvárania. A rám a závesy sú pripevnené len a výlučne s jeho pomocou. Rám plotu sa však ľahko montuje na pozinkované spojovacie prvky pomocou skrutiek alebo skrutiek.

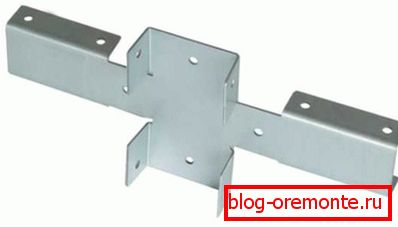

X-držiak určený na upevnenie oneskorenia.

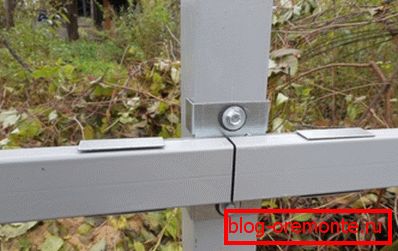

Upevnite výrezy na tyč na skrutkách.

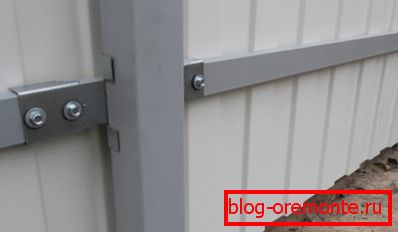

Pripravený plot plot: vnútorný pohľad.

Tip: pre montáž použite samorezné skrutky s gumovými lisovacími podložkami. Neumožňujú, aby sa zipsy dostali z vibrácií v dôsledku nárazov vetra. Alternatívnym riešením je upevnenie na skrutky so zapustenou hlavou a poistné matice.

Urob mi krásne

Zárubne z tepaného železa s profesionálnym listom vyzerajú oveľa úžasnejšie ako užitočná konštrukcia profesionálneho potrubia. Avšak ručné umelecké kovanie sa nelíši v lacnosti: minimálne náklady na zákaznicky vyrobené brány sú asi 80 000 rubľov.

Kompromisom bude výroba brány potrubia s kovanými prvkami zvarenými do rámu.

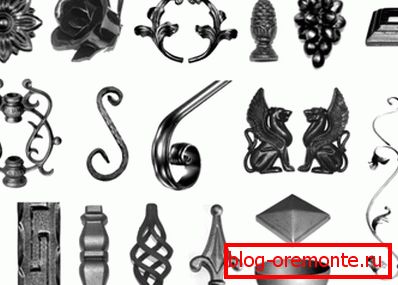

Kované ozdoby na ploty, brány a ploty.

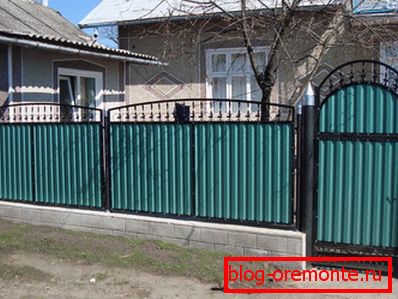

Na fotografii - brána s dizajnom detailov z tepaného železa.

záver

Dúfam, že moje pokorné skúsenosti pomôžu rešpektovanému čitateľovi vytvoriť si vlastný projekt. Viac informácií o tom, ako sa dajú robiť brány z profilovaného hárka, nájdete v tomto článku. Ocením vaše dodatky a pripomienky. Veľa šťastia!
