Brána z reťaze v 3 etapách - jednoducho, rýchlo a krásne

Nie každý má možnosť objednať krásne brány z tepaného železa a to nie je vždy nevyhnutné, niekedy brány reťazového spoja vyzerajú oveľa vhodnejšie. Výrazné úspory materiálov a schopnosť vykonávať všetku prácu samy osebe spôsobia, že výroba brány bude aj nákladovo efektívna udalosť.

Brány z siete

Premýšľame nad dizajnom a výberom materiálu

Na výrobu a montáž brány budú potrebné:

  • tvarovanej trubice - tvorí kostru konštrukcie, obdĺžnikový alebo štvorcový úsek je vhodný počas montáže. V prípade vonkajšieho rámu si môžete vziať potrubie veľkého úseku, približne 50x40 mm alebo 60x40 mm, pre vnútorné mosty, môžete mať potrubie tenšie - 20x30 mm. Alternatívne môže byť rám vyrobený z dreva, ale tuhosť a trvanlivosť konštrukcie bude nižšia ako pevnosť a odolnosť kovu;

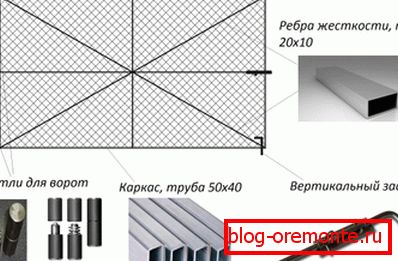

Hlavné prvky brány

Venujte pozornosť! Brány by mali byť ťažké, ale zároveň nie veľmi ťažké, nepotrebujeme na závesy žiadne ďalšie zaťaženie. Keď vezmeme do úvahy skutočnosť, že rám budeme obložiť sieťou ako sieťou, hmotnosť konštrukcie by nemala presiahnuť 70-100 kg.

  • rámeme rám so sieťou, Ak nie je reťazec, môžete použiť čokoľvek z polykarbonátu a kovovej dlaždice na drevo;
  • bude potrebovať najmenej 4 prístrešky, krídlové brány vyžadujú na každom krídle 2 prístrešky;
  • tiež potrebujú aspoň najjednoduchšie zámok / uzáver.

Vzhľadom na pracovné podmienky siete je najlepšie kupovať pozinkované. Ochranný náter ho ochráni pred koróziou. A najlepšie je nanášať kov s ochranným náterom hneď po montáži, takže hrdzu je zaručené, že nebude nájsť medzeru.

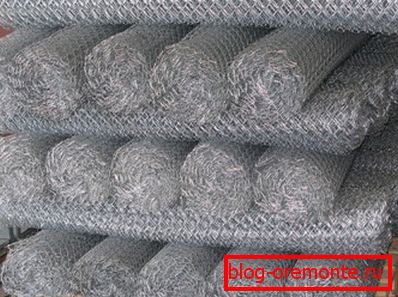

Na pozinkovanom retiazku

Pokiaľ ide o konštrukciu, nie sú žiadne špeciálne ťažkosti, krídla základňa je obdĺžnik alebo štvorec, budeme ju zostavovať z potrubia veľkého úseku. Ale sama o sebe bude taká konštrukcia krehká a ak nebude posilnená, aj malé zaťaženie vetrom spôsobí deformácie v rohoch.

Aby sa tomu zabránilo, prepojky sú inštalované z potrubia menšej časti. V dôsledku toho sa výrazne zvyšuje krútenie tuhosti. Najlepšou možnosťou je umiestniť stierky diagonálne a uprostred rámu.

Montáž a inštalácia

Typicky sú tieto brány umiestnené ako záhrada, chata vzhľad majú nemožné, ale v krajine to nie je nutné. Z tohto dôvodu pristúpime k tomu, že všetky práce vykonáva jedna osoba.

Zostava rámu

Rúru je možné strihať aj pomocou brúsky, a to aj s ručnou pílou na kov, hlavnou vecou nie je strkať veľkosť. Najťažšou vecou v tejto fáze je pozorovanie geometrie, je potrebné rozložiť obrys brány na rovnom povrchu a začať zvárať.

Venujte pozornosť! Umiestnenie rámu na zem a zváranie v tejto polohe nestojí za to. Je lepšie sa venovať výrobe kotviska na stavbu, ktorá pozostáva z niekoľkých malých lavičiek inštalovaných tak, že ich povrch je v rovnakej rovine.

Naň je nainštalovaná sklznica a rám

Neexistujú žiadne zvláštne tajomstvá pri zváraní, rád by som vám odporučil, s výnimkou prípadu, kedy by bolo možné vyčistiť spoj od farby. Brány na dávanie z reťaze by mali byť chránené pred vlhkosťou a otvory na koncoch - potenciálne slabé miesto v celej konštrukcii. Ak ich jednoducho pripravíte, vnútorný priestor rúry nebude vetraný, čo môže nakoniec vytvoriť ideálne podmienky na koróziu vo vnútri.

Preto postupujte nasledovne:

  • v hornej časti (kde hrozí nebezpečie zrážania vstupujúceho dovnútra potrubia), konce rúrok sa umyjú pod uhlom 45% a vajíčko sa varí;

Horné rohy zvarujú v uhle 45 °

  • v spodnej časti sú otvory ponechané otvorené a vnútorný priestor rámu bude cez ne ventilovaný.

Pred a po zváraní určujeme geometriu krídla. Stačí stačiť na mierku až 0,5-1,0 cm svojej uhlopriečky. Skosenie bude okamžite viditeľné.

Závesy brány

Musia byť dostatočne pevné, aby odolali zaťaženiu ventilov. Brány na dávanie z sieťovania reťaze, aj keď vážia len málo v porovnaní s kovaním, ale niekoľko desiatok kilogramov bude stále pôsobiť na závesy počas celého životného cyklu.

Zo správneho výberu závesov a ich inštalácie závisí nielen trvanlivosť brány, ale aj uhol, v ktorom sa budú otvárať. Nie je to tak dávno, môj sused urobil podobnú chybu - kvôli nesprávnej inštalácii závesov, brány, ktoré otvoril dokonca menej ako 90 °, vzhľadom na to, že ich urobil nie veľmi široký, takže oblasť nebola veľmi pohodlná.

Brány z siete рабицы своими руками хороши тем, что у них очень низкая парусность, особенно по сравнению с воротами со сплошной обшивкой. Отсюда и более низкая нагрузка на петли по сравнению с воротами со сплошной обшивкой. И если для сплошной обшивки я бы порекомендовал не экономить на петлях и брать гаражные (на опорных подшипниках), то для сетки можно использовать петли попроще.

Rôzne možnosti závesu

Uhol otvorenia závisí od toho, ako sa bude nachádzať slučka. Jedinou správnou možnosťou je v smere otvárania otočných brán, sú závesy pripevnené k samotnému okraju rámu tak, aby asi? ktorý vyčnieval za rám. Tým sa zabráni medzerám medzi rámom brány a stĺpikom a uhol otvorenia bude väčší ako 100 °.

Pokiaľ ide o upevnenie, je potrebné pripevniť rám závesu v čase jeho zberu (t.j. na sklone), venujeme zvláštnu pozornosť vyrovnaniu horných a spodných závesov. Pri vriacej slučke bude potrebná montáž, preto je najlepšie to urobiť ešte pred zváraním výstuh na rám.

Zakrytie rámu a inštalácia zápchy

Najspoľahlivejšou možnosťou montáže oka je jeho zváranie po obvode rámu. Niektorí riešia túto záležitosť inak, napríklad pomocou plastových väzieb alebo drôtu - sieťka je jednoducho zviazaná okolo obvodu. Ale taká pripútanosť je nespoľahlivá, väzby sa môžu ľahko zlomiť a drôt bude hrdzavý.

Preto by som vám radil sústrediť sa na zváranie oka na rám. Jediný problém spočíva v tom, že zvárací stroj ľahko perezhuet drôtu siete, teda pozdĺž obvodu rámčeka prechádza kovová tyč cez mriežku, ktorá je zváraná na profilovú rúrku. Môžete urobiť to isté s výstužami.

Tyč je pripevnená k rámu

Zápcha si vyberajú najjednoduchšie - visiaci zámok a skrutku vo vnútri. Ak sa krídlo ukázalo ako dostatočne dlhé, môžete na spodku umiestniť pár vertikálnych skrutiek. Smyčky sú pripevnené k rámu a potrubia s vnútorným priemerom o niečo väčším ako skrutky sú betónované do zeme, trubice sú potom odrezané splošne so zemou.

Posledným krokom je dôkladné spracovanie zvarov a ich lakovanie ochrannou farbou.

Hlavné etapy práce

záver

Cena 3 metrov hojdačky s obložením je asi 2500 UAH (6-8 tisíc rubľov). Ak vylúčite zváranie zo zoznamu prác, potom všetky ostatné operácie môžu byť vykonávané ľubovoľnou osobou, a to aj bez skúsenosti s prácou s kovom, takže nie je žiadny zvláštny dôvod platiť za dokončenú bránu. Lepšie je pokúsiť sa sami urobiť, ušetrí čas aj peniaze, a to aj pri zohľadnení skutočnosti, že musíte zaplatiť určitú sumu zváračovi.

Video v tomto článku zobrazuje príklad zvarovania rámu pod krídlovými bránami.

V komentároch môžete zdieľať svoje skúsenosti s kovom a dizajnom / vytvárať krídlové brány z sieťoviny.
