Automatické brány so vzdialeným otváraním - všetky tajomstvá

Technologické inovácie vstupujú do našich životov čoraz dôležitejšie a ak boli automatické brány úžasom a ukazovateľom stavu, teraz ich väčšina ľudí môže dovoliť. Z mojich skúseností môžem povedať, že náklady na inštaláciu systému často predstavujú pozoruhodnú časť celkových nákladov, a ak strávite nejaký čas a pochopíte všetky funkcie inštalácie, môžete ušetriť desiatky tisíc rubľov.

Starostlivo si prečítajte článok a túto tému pochopíte lepšie ako 90% ľudí.

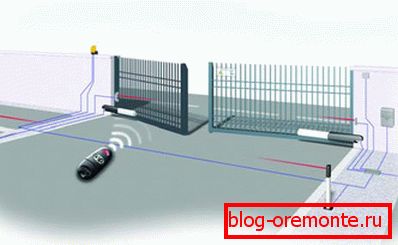

Systém pracuje s diaľkovým ovládaním, ktoré je veľmi výhodné

Stavebná štruktúra

Všimnem si hneď, že zvážim možnosť swingu, pretože je to najspoľahlivejšie a trvanlivejšie zo všetkých možných (za predpokladu použitia vysokokvalitných komponentov a správnej inštalácie). A táto možnosť je vhodnejšia pre vstupné systémy, prinajmenšom hovorím o mojej skúsenosti s prácou s takýmito štruktúrami. Myslím, že automatické brány pre garáž so vzdialeným otváraním sú vyrobené rovnakým spôsobom, pretože pokiaľ ide o súčasti, sú v oboch prípadoch rovnaké.

Výber konkrétnej možnosti

Ak si myslíte, že môžete jednoducho zavolať špecializovanú spoločnosť a kúpiť si automatizáciu brány, potom sa veľmi omylom. Existuje veľa možností, ktoré sa líšia svojimi vlastnosťami a aby bolo možné nájsť optimálne riešenie, musíte brať do úvahy niekoľko hlavných faktorov:

Je to dôležité! Chcem vám povedať viac o zaťažení vetrom a výpočte tohto indikátora. Napríklad brána s rozmermi 2x3 metrov má rozlohu 6 m 2, priemerné zaťaženie pre väčšinu oblastí dosahujeme pri 50 kg / m a dostaneme 300 kg, k čomu sa pridáva hmotnosť krídla, napríklad 100 kg, a výsledkom je 400 kg. Radím vám, aby ste vynásobili tento výsledok o 2, ukáže to 800 kg - je to taký druh automatizácie, ktorý je zaručený, že bude dlhší čas slúžiť a bez problémov vydržať všetky náklady.

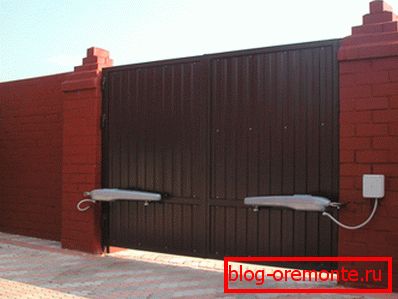

Vždy zakúpte zariadenie s bezpečnostnou rezervou, potom bude odolávať aj najsilnejšiemu vetru.

Mali by ste tiež rozhodnúť o type stavby, existujú dve hlavné možnosti:

• Pákové konštrukcie pozostávajú z dvoch prvkov spojených závesom, ktorý otvára a zatvára bránu ohýbaním alebo odblokovaním pák. Táto možnosť môže byť vynikajúcou voľbou pre tých, ktorí majú pilier umiestnený vo vzdialenosti od podpery brány, pretože páku možno pripevniť 20-40 cm od okraja krídla. Toto riešenie je pomerne spoľahlivé, ale zriedkavo sa používa vzhľadom na značné náklady;

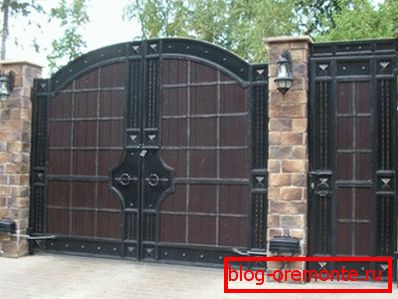

Vo fotografii: Možnosti páky sú nevyhnutné pri montáži na kamenné stĺpy

• Lineárne alebo, ako sa tiež nazývajú, konštrukcie červov ovládať tyč, ktorá je poháňaná šnekovým prevodom. Ide o najbežnejšiu a najpopulárnejšiu možnosť, ktorá sa vyznačuje jednoduchou inštaláciou a cenovo dostupnými nákladmi. Ale niekedy, aby sa zaistila spoľahlivosť, musia byť veľké brány položené na dva prvky, čo súvisí s dodatočnými nákladmi, ale budete mať pokoj pre silu systému.

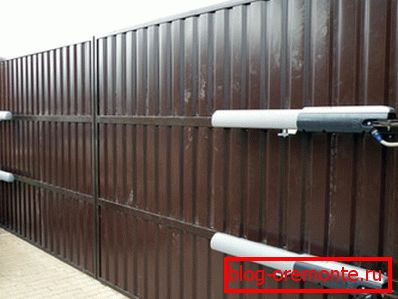

Dvojitá verzia - najlepšie riešenie pre veľké brány

Prípravná fáza

Dovoľte nám, aby sme zistili, čo je potrebné pre prácu, začneme s uvedením potrebných prvkov štruktúry brány:

• Silné stĺpiky, ktoré držia váhu ventilov a na ktoré sa budú montovať automaty. Samozrejme môžete urobiť možnosť, pri ktorej nebude podpora brány miestom upevnenia konzol a bude upevnená na kamenných alebo tehlových stĺpoch, to všetko závisí od vlastností vašej vstupnej konštrukcie. Najdôležitejšou vecou je sila prvkov, nemali by byť deformované za žiadnych podmienok;
• Závesy na otváranie a zatváranie krídel. Dôrazne odporúčam vybrať čo najlepšiu a najspoľahlivejšiu alternatívu, najlepšie pokiaľ ide o ložiská, pretože tento typ výrobkov poskytuje maximálnu jednoduchosť pohybu a minimalizuje zaťaženie otváracieho systému, čím predlžuje jeho životnosť.

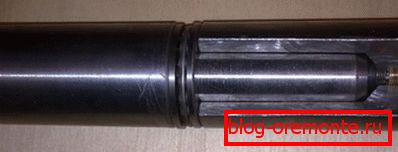

V záclonách by mal byť olejový plech, cez ktorý môžete pridávať mazivo

• Brána dvere musia byť tiež spoľahlivé, nebudem sa pozerať na tento aspekt podrobne, budem si všimnúť nasledujúce: najdôležitejšia vec je silný rám. Na opláštenie je lepšie používať ľahké fóliové materiály, vyzerajú atraktívne a zároveň trošku zvážia, čím sa znižuje zaťaženie systému;
• Aby brána bola vždy umiestnená v určitej polohe a v zatvorenom stave boli deformujúce záťaže minimálne, používajú sa zarážky. Sú umiestnené uprostred spoja ventilov a po stranách. Je dôležité vystaviť prvky tak, aby nezasahovali do práce a zároveň obmedzovali pohyb ventilov pri otváraní a zatváraní;

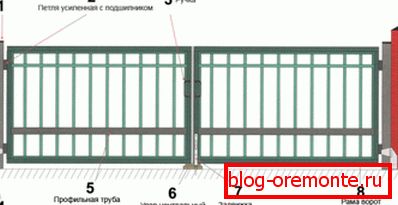

Zastávky nastavujú rozsah, v ktorom sa môžu chlopne pohybovať, čím sa zabráni deformácii konzol

• Kľučky sú potrebné v prípade, že v prípade výpadku elektrickej energie musíte ručne otvoriť dvere. Skrutka umožňuje zatvoriť dvere zvnútra a zabrániť ich akémukoľvek otvoreniu. Tieto prvky sú voliteľné, ale žiaduce, ak sú prítomné v dizajne.

Teraz uvidíme, čo je potrebné z auto časti, najčastejšie všetko, čo sa vyžaduje, je predávané v súprave, ale stále vám poviem, čo by malo byť zahrnuté do dobrého súboru, pretože niekedy predajcovia ponúkajú neúplný zoznam a budete musieť kúpiť niečo, čo a priori byť k dispozícii:

• Dve alebo štyri disky, sú odlišné a môžu byť vpravo a vľavo. Pri nákupe je lepšie tieto položky skontrolovať, lebo osobne som mal situáciu, keď bola krabica nesprávne označená a v dôsledku toho sa ukázalo, že sme predali dve pravostranné pohony a museli ísť do skladu na 50 km a to bolo plytvanie časom a peniazmi;

Čím je krídlo širšie, tým dlhšie potrebujeme, pamätajte si to

• Riadiaca jednotka je inštalovaná vo vodotesnom kryte a obsahuje transformátor a hlavnú dosku;
• Na riadenie sa používa celá sada prvkov: špeciálne diaľkové ovládanie brány (ich počet by mal byť rovnaký ako počet vozidiel prechádzajúcich cez bránu), fotobunky, prijímač a vysielač signálov;

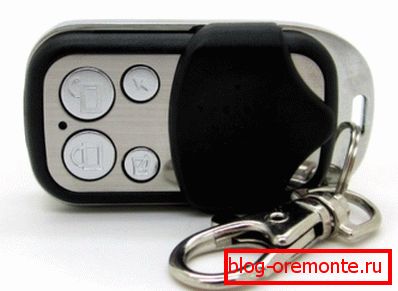

Moderné systémy sú vybavené kompaktnými konzolami, pomocou ktorých je diaľkové ovládanie vykonávané

• Do zostavy by mali byť tiež pripevnené upevňovacie prvky, musia byť k dispozícii aj dosky a ich pripevnenie nebude spôsobovať ťažkosti.

workflow

Budem hovoriť o základných konštrukčných požiadavkách, dodržiavanie ktorých zabezpečí vynikajúcu prevádzku automatických brán.

Začneme s prehľadom stavebných prác:

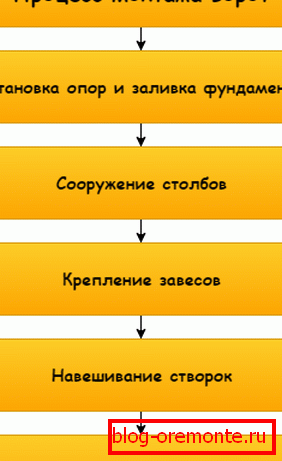

Proces je rovnaký ako pri bežných bránach.

• Najprv musíte dať kovové stĺpiky, na ktoré môžete použiť buď profilované potrubie, alebo dva navzájom zvarené kanály. Najdôležitejšou vecou je konkrétne podporiť podpery, hĺbka ich pokladania by mala byť aspoň jeden a pol metra, aby sa zabezpečila bezpečnosť a eliminovala sa sklon stĺpikov pod hmotnosťou ventilov a zaťaženie vetrom;
• Skvelým riešením je položiť kovový stĺpec s tehlou, zatiaľ čo špeciálne dosky môžu byť zvárané na upevňovacích miestach závesov a konzol, čo značne zjednodušuje ďalšiu prácu. Nižšie je príklad, je dôležité správne vypočítať umiestnenie prvkov, môžete tiež zobraziť príslušenstvo pre plot, je to skutočne veľmi výhodné;

Dosky na vonkajšej strane stĺpika podstatne uľahčujú inštaláciu brány.

• Kĺbové brány sú zavesené, a práve v nich sú zvýšené nároky na automatické systémy. Čím je ľahšie posunúť konštrukciu a hladšie brány, tým menšie zaťaženie bude počas prevádzky umiestnené na pohonoch. Preto je potrebné opatrne nastaviť závesy, najčastejšie používané pre dvojicu prvkov, ak potrebujete tri slučky, je lepšie zveriť prácu odborníkom;

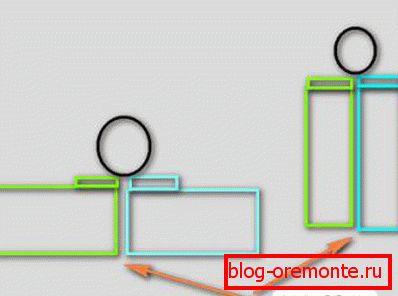

Ak sú slučky zvarené, je dôležité ich nastaviť veľmi presne.

• Po všetkých vyššie uvedených prácach môžete začať zavesiť dvere, inštalovať ich na závesy, potom skontrolovať konštrukciu a pri otváraní a zatváraní nesmie brána brániť ničomu. V prípade drevených konštrukcií sú závesy pripevnené k povrchu a je rovnako dôležité presne nastaviť polohu brány;
• Ďalej je potrebné zistiť miesto inštalácie zastávok, ktoré obmedzí pohyb brány, je dôležité ich bezpečne zaistiť, aby v prípade núdze, napríklad pri náraze vetra, neumožnili, aby sa dvere vyprázdnili, čo zabráni prelomeniu závor.

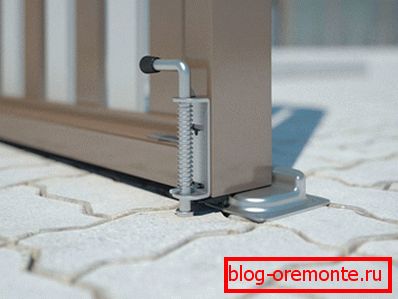

Obmedzovače musia byť nastavené veľmi presne.

Je to dôležité! Len vtedy, keď je brána úplne odkrytá, môžete začať inštalovať automatizáciu, nemusíte vykonávať prácu naraz, pretože je to problém s nedostatočnou inštaláciou.

Inštalácia automatického systému na otváranie dverí to urobíte sami a pozostáva z niekoľkých krokov:

• Po prvé, jednotky sú nainštalované, je veľmi dôležité ich zaistiť na stĺpiky a nastaviť ich rovno. Najčastejšie zväzok obsahuje dosky, ktoré sú pripevnené k povrchu a na ktoré sa potom veľmi ľahko upevnia. Je veľmi dôležité, aby ste sa vopred oboznámili s pokynmi, mali by byť v ruštine s jasnými a podrobnými diagramami, ktoré jasne ukazujú najdôležitejšie etapy;
• Je veľmi dôležité vykonať kompetentné a správne zapojenie, keďže ide o všetky prvky systému. Najjednoduchším spôsobom je skryť ich v zemi v vlnitej rúrke a pokiaľ ide o stĺpiky, je ideálne nechať drôt dovnútra, keď sú postavené, ak to nie je urobené, potom môžete prehĺbiť jeden z muriva kĺbov a položiť kábel tam. Podrobná schéma je uvedená nižšie, nie je v ňom nič zložité, hlavnou vecou je robiť všetko opatrne;

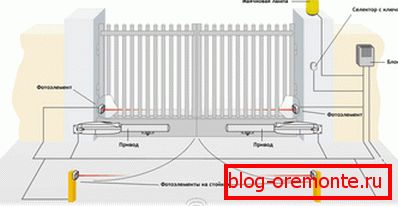

Používajte vodiče v spoľahlivých izoláciách.

• Ďalej sú nainštalované všetky ostatné časti - vonkajšie a vnútorné fotobunky, ovládacia jednotka, volič s kľúčom v prípade núdzového otvárania, ako aj maják, ktorý vás upozorní na otváranie a zatváranie brány. Ak ste správne káblovaný, stačí pripojiť každý prvok a opraviť ho, všetko je dosť jednoduché a jasné;

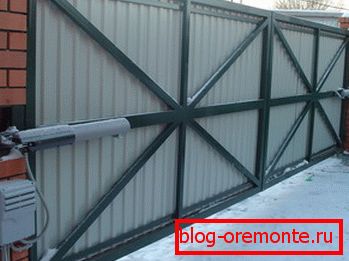

Aby nedošlo k vytiahnutiu drôtov ďaleko, je rozumné umiestniť riadiacu jednotku v blízkosti jedného z jednotiek.

• Posledná etapa - pripojenie systému k elektrickej sieti a kontrola fungovania systému. Je potrebné skontrolovať nielen diaľkové ovládanie, ale aj núdzový otvor, aby ste sa uistili, že všetko funguje tak, ako by malo byť.

To je všetko, čo potrebujete vedieť o inštalácii výkyvných konštrukcií. Treba povedať, že možnosti odrazu sa dajú ešte ľahšie realizovať, ale majú dve významné nevýhody: pre posuvnú bránu potrebujete veľa voľného priestoru a cena systému je oveľa vyššia.

Chcem konečne uviesť niekoľko odporúčaní týkajúcich sa výberu kvalitných návrhov:

• Je lepšie získať spoľahlivé západné možnosti, ktoré často majú taliansky alebo nemecký pôvod. Väčšina spoločností ich neuchováva na sklade, takže musíte počkať na doručenie do 1-2 týždňov. Pokiaľ ide o náklady, začína od 200 000 za súbor a závisí od charakteristík zariadenia;
• Čínske voľby stojí od 50 000 za súbor, ale spoľahlivosť týchto možností ponecháva veľa na želanie. Rozhodnutie je vaše, ale ja osobne verím, že takéto systémy by mali byť vysoko kvalitné a spoľahlivé.
• Pokiaľ ide o značky, môžem s istotou odporučiť vám niekoľko spoločností, ktoré sa už dlho zaoberajú výrobou takýchto zariadení a ponúkajú kvalitné výrobky. Sú to spoločnosti "Came", "Nice", "Hormann", "FAAC", "Marantec".

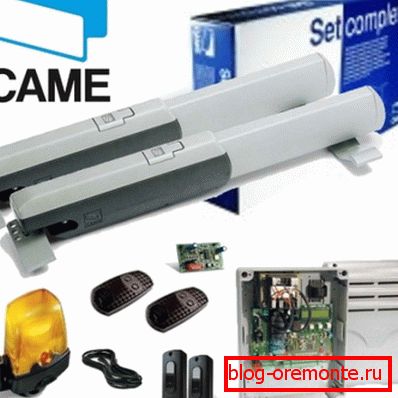

Spoločnosť "Came" - vlajková loď vo výrobe automatizácie brány

záver

Nemyslite si, že práca na inštalácii automatizácie na bráne je mimo dosahu, odporúčania z tejto recenzie a pokyny od výrobcu vám pomôžu pochopiť všetky dôležité nuansy. Video v tomto článku jasne ukáže proces a ak máte otázky, napíšte ich do komentárov uvedených nižšie.
