Zberač pre tepelne izolované podlahy najviac

Pri inštalácii vodnej podlahy je dôležité dodržiavať všetky podrobnosti. Každý okruh musí byť vybavený všetkým potrebným. A jednou z dôležitých častí vodného podlahového systému je kolektor. Ak si kúpite hotový kolektor, potom je to zďaleka najjednoduchšia voľba. Avšak, budete musieť pripraviť asi 20 tisíc rubľov. Ak chcete ušetriť peniaze, zozbierajte zberač na teplú podlahu vlastnými rukami. V tomto článku sa naučíte, ako to urobiť.

Aký je jej účel

Zberač zohráva úlohu miešania a rozvádzania teplej vody pozdĺž niekoľkých paralelných vykurovacích okruhov. Veľký prierez a nízke otáčky prispievajú k efektívnemu miešaniu teplej a horúcej chladiacej kvapaliny, stabilizujúcej teplotu.

Schéma zapojenia je veľmi jednoduchá. Keď chladiaca kvapalina prechádza okruhom, vracia sa do kolektora a zmieša sa s teplou chladiacou kvapalinou. Na reguláciu pomeru horúcej a teplej vody sa montujú špeciálne ventily. Taktiež je namontovaný snímač tlaku a tepla pre presnú reguláciu teploty. Inštalácia sa neuskutočňuje bez cirkulačného čerpadla, čo zvyšuje tlak v systéme.

V nasledujúcom príklade môžete pochopiť, na aký účel je potrebné vybudovať kolektor na podlahové vykurovanie:

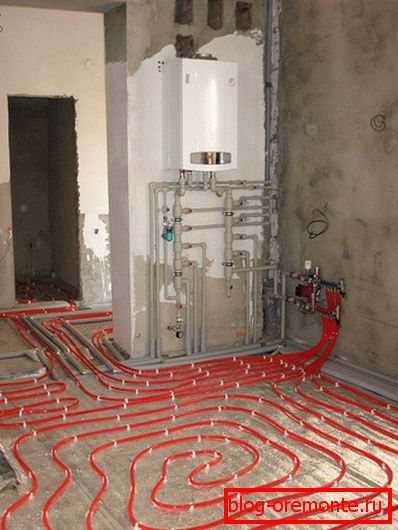

Príklad: V objekte je inštalovaný kotol. Od neho prechádzal elektroinštalácia pre radiátory. Vyžadujú dodávku chladiacej kvapaliny pri teplote 75 ° C až 95 ° C. Tiež plánujete inštalovať teplú podlahu. Pre neho by mala mať chladiaca kvapalina teplotu od 35 ° C do 55 ° C. Povrch podlahy by mal mať maximálnu teplotu 30 ° C. V opačnom prípade sa poškodí podlahová krytina. To je len v takejto situácii nemôže robiť bez zberateľa. V skutočnosti je v obryse teplej podlahy potrebné nasmerovať chladiacu kvapalinu o nižšiu teplotu ako v batérii. Navyše kvôli väčšej dĺžke potrubia v teplom poli je potrebné dodatočne zvýšiť tlak. Na tento účel je na kolektor namontované čerpadlo.

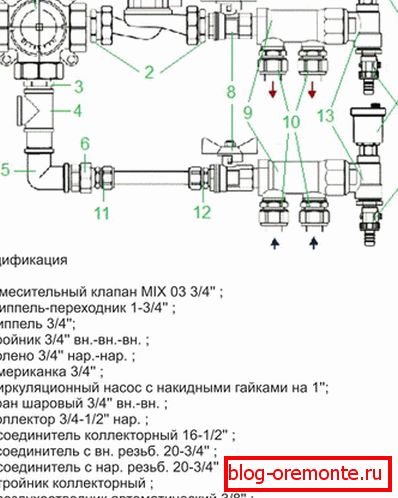

Zberné prvky

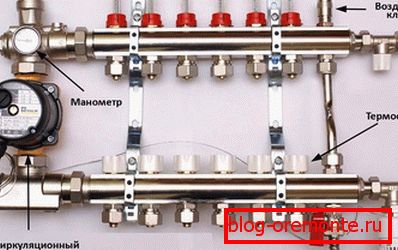

Konvenčný kolektor na podlahové kúrenie pozostáva z nasledujúcich dôležitých prvkov:

• Trojcestný alebo dvojcestný ventil.
• Čerpadlo je v obehu.
• Vypínacie a vyvažovacie ventily.
• Dva zberače.
• Tepelná hlavica vybavená snímačom teploty.
• Nastavenie manometra.
• Vzduchové potrubie. Používa sa na odstránenie vzduchu.

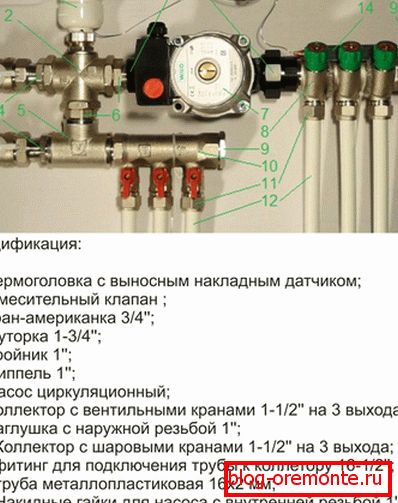

Rozvádzač tiež zahŕňa bradavky, tvarovky, odpaliská a ďalšie prvky, ktoré zohrávajú dôležitú úlohu.

Štruktúra dvojcestného a trojcestného ventilu

Dvojcestný ventil má nižšiu kapacitu. Z tohto dôvodu sa tok chladiacej kvapaliny vykonáva bez skokov a hladko. Táto možnosť je ideálna pre domácnosti maximálne 200 m².

Venujte pozornosť! Skôr alebo neskôr môže ventil zlyhať. Aby bolo možné ľahko nahradiť, odporúča sa nainštalovať americký.

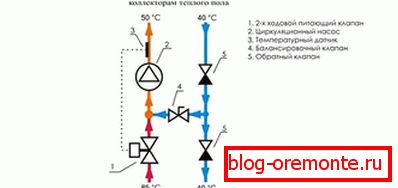

Takže dvojcestný ventil pracuje podľa nasledujúceho princípu:

• Tepelná hlavica. Reguluje teplotu chladiacej kvapaliny, ktorá vstupuje do okruhu.
• Keď sa dosiahne vysoká teplota, ventil sa otvorí. Potom netečie horúca voda.
• Akonáhle sa voda ochladí, otvorí sa horúci prívod chladiacej kvapaliny.
• Z vratnej vody nepretržite prúdi. Hot, prichádza iba v prípade potreby.

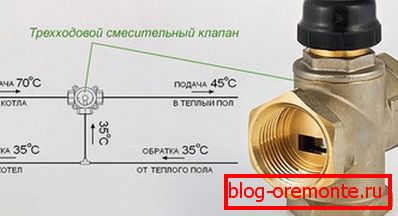

Čo sa týka trojcestného ventilu, považuje sa za univerzálny. Používa sa spravidla v zložitých systémoch. Ak máte veľa slučiek naplánovaných, trojcestný ventil by bol najlepším riešením. Má však jasnú nevýhodu, ktorou je prudká fluktuácia teploty. Do okruhu môže byť privádzaná horúca chladiaca kvapalina, ak sú na termostatu chybné údaje. Trojcestný ventil má vysokú priepustnosť.

Venujte pozornosť! Často sú servopohony dodatočne namontované na takomto systéme. Sú ovládané snímačmi teploty vzduchu alebo snímačmi počasia.

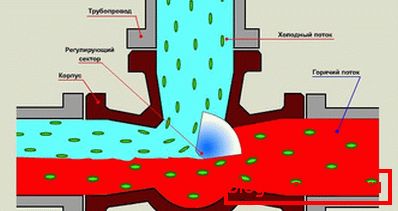

Trojcestný ventil pracuje podľa nasledujúceho princípu:

• Tento prístroj súčasne riadi prietok vody z vratného potrubia a kotla cez obtok.
• Vo vnútri tohto zariadenia sa mieša horúca voda s teplou vodou.
• Vnútorná klapka je kolmá na spätné potrubie a prívodné potrubie.
• Pri nastavovaní môžete meniť prietok chladiacej kvapaliny a teplotu.

Inštalácia snímača počasia

Ak chcete, aby sa teplota automaticky regulovala, čo reaguje na počasie, je nainštalovaný ďalší senzor teploty. Hoci je možné nastavenie vykonať ručne, je mimoriadne ťažké jemne doladiť správny pomer posuvu. Z tohto dôvodu je tento prvok namontovaný. Niektoré modely snímačov počasia majú funkciu zníženia prietoku vo vašej neprítomnosti. Ale takéto zariadenie bude stáť viac.

Rozvádzač sa skladá aj z iných dôležitých prvkov, ako je výfukový ventil, teplotný snímač a ďalšie prvky. Každý z nich vykonáva dôležitú funkciu. Pri montáži je potrebné riadiť sa schémou.

Takže sme sa s vami dozvedeli, že každý môže zberača vydať na teplú podlahu.

video

Ako vytvoriť domácu miešaciu jednotku, viď nižšie:
