Ako pripojiť podlahu ohrievanú vodou

Ak chcete dosiahnuť pohodlnú teplotu v miestnosti, mnohí sa rozhodnú pre vybudovanie podlahového vykurovania. Ako je známe, existujú dva typy vykurovania - voda a elektrické. Ak je pripojenie elektrickej podlahy dostatočne jednoduché, pri pripájaní vody by malo zohľadňovať niektoré odtiene. Existuje niekoľko spôsobov pripojenia podlahy teplej vody. V tomto článku vám budeme hovoriť o najdostupnejších technológiách a o tom, ako správne vykonať proces pripojenia.

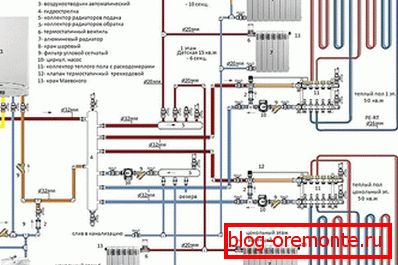

Pripojenie kolektorového systému cez kotol

Schéma pripojenia kolektorov sa znižuje na skutočnosť, že kotol a kolektor musia byť pripojené k potrubnému vedeniu. Ak je kotol inštalovaný v blízkosti plynového potrubia (v prípade plynového kotla), môže byť kolektor namontovaný na akomkoľvek vhodnom mieste. Musí mať prístup k napájacím potrubím s prietokom a spätným chodom, ako aj k riadeniu a riadeniu systému.

Pred pripojením potrubia k potrubiu je potrebné inštalovať uzatváracie ventily. Aby bolo možné ovládať teplotu, môže byť do konštrukcie ventilu zahrnutý aj teplomer.

Venujte pozornosť! V prípade potreby si môžete kúpiť kompletný kolektor v kompletnej zostave, napríklad spoločnosť Valtec, Waltts alebo REHAU. Vo svojej konfigurácii sú uzatváracie ventily na pripojenie potrubia. Sú tiež vybavené ventilmi pre každý jednotlivý okruh, ktorý v prípade potreby umožní opravu vykurovanej podlahy bez vypnutia celého systému, ale len s vybranou vetvou.

Zostava pozostávajúca z kolektora, potrubia a žeriava je teda prepojená tlakovými tvarovkami. Na pripojenie potrubia sa používajú špeciálne spojenia, ktoré pozostávajú z mosadznej matice, upínacieho krúžku a nosného puzdra. Ak je potrebné pripojiť rúry rôznych priemerov, potom sa môžu použiť adaptéry-adaptéry.

Preto máme najjednoduchšiu schému pre pripojenie podlahového vykurovania. Táto schéma má tieto uzly:

• Jednoduchý kolektor s uzatváracími ventilmi.
• Napájacie / vratné potrubie spájajúce kohúty pomocou hrebeňa.

To znamená, že chladiaca kvapalina bude rovnomerne rozložená okolo vykurovacích okruhov.

Venujte pozornosť! Opísaná schéma je jedným z najjednoduchších a súčasne neodporúča odborníci. Pri tomto pripojení bude podlahové vykurovanie úplne závislé od kotla. Jediné, čo sa dá urobiť na kolektore, je čiastočne zakryť ventil na zníženie prietoku chladiacej kvapaliny. Samozrejme, podlahové kúrenie je lepšie organizovať s individuálnym ovládaním.

Pre organizáciu plnej kontroly nad vykurovanou podlahou v konštrukcii kolektora budú zahrnuté:

• Jednotka miešania čerpadiel.
• Vypustite penis.
• Obehové čerpadlo.
• Odvzdušňovač
• Uzavieracie ventily a potrubia.

Na výstupe / vstupe sa namiesto konvenčných kohútov môžu inštalovať termostatické regulačné ventily. Prostredníctvom nich môžete nastaviť šírku pásma žeriavu. To je dosiahnuté vďaka termobalóne s parafínom, ktorý expanduje alebo zmršťuje pod vplyvom teploty.

Venujte pozornosť! Ak žijete v chladných oblastiach, podlahové vykurovanie by malo byť vybavené miešačkou. Kotol spôsobí príliš vysokú teplotu a kvapalina na prenos tepla na podlahové vykurovanie by nemala prekročiť 55 ° C.

Montáž miešacieho čerpadla sa vykonáva medzi prívodným potrubím a rozvodom. K dispozícii je aj tretia zásuvka, ktorá prichádza k návratu pred návrate do kolektora. V prípade potreby čerpadlo pumpuje chladený chladiaci prostriedok do prietoku, aby sa dosiahla nastavená teplota.

Ako odôvodnené je schéma pripojenia kotla?

Pripojenie k kolektorovému kotlu šetrí peniaze na nákup zariadení. Táto metóda môže ohriať miestnosť do vzdialenosti 150 m.², Pokiaľ ide o praktickosť, je lepšie zakúpiť / nainštalovať zberač, ktorý umožní plnú kontrolu teploty chladiva.

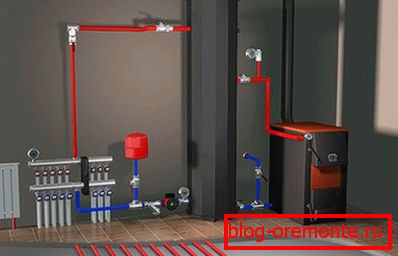

K dispozícii je tiež možnosť pripojenia vykurovanej podlahy k podlahovému kotlu. Ak to chcete urobiť (bez ohľadu na typ kotla na tuhé palivo, plyn, nafta atď.), Musíte si kúpiť nasledujúce zariadenie:

• Čerpadlo.
• Bezpečnostná skupina
• Expanzná nádrž.

Inštalácia čerpadla sa uskutočňuje pred trojcestným ventilom alebo pred vstupným potrubím.

Venujte pozornosť! Ak to vaše finančné prostriedky dovoľujú, môžete ju rozdeliť cez modul pod-mix alebo tak, ako sa nazýva miešacia zostava. Môžu mať dva typy kotlov podľa typu čerpacej stanice a kolektorov, ktoré sa inštalujú priamo do kolektorovej skrine.

Pripojovací systém s trojcestným ventilom

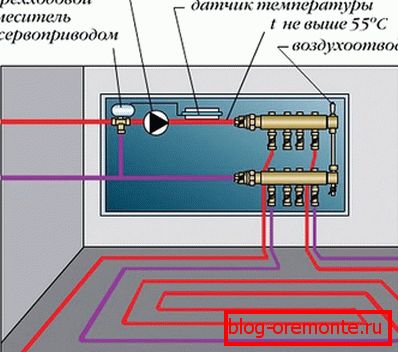

Namiesto miešacieho čerpadla môžete použiť trojcestný mixér. Používa sa v prípadoch, keď čerpadlo nepotrebuje zvýšiť obeh. Jeho inštalácia sa vykonáva na výstupe zberača. Táto schéma má tieto uzly:

1. Na jednej strane sú potrubia prichádzajúce z kotla spojené s kolektorom.
2. Na druhej strane každý zberač je vybavený rozdeľovačom.
3. Každý rozbočovač je vybavený odvzdušňovačom na odstránenie vzduchových bublín zo systému.
4. Zo spodku rozdeľovača je nainštalovaný kohútik na odvod chladiacej kvapaliny zo systému v prípade opravy.

Venujte pozornosť! Ako ukazuje prax, je lepšie zakúpiť všetky potrebné prvky naraz a nie šetriť na pripojenie podlahy s teplou vodou. Preto je lepšie zakúpiť hotový kolektorový systém. Najmä preto, že montáž zberača vás bude stáť viac.

Obvod s cirkulačným čerpadlom z vykurovacieho systému

Existujú situácie, kedy je potrebné zvýšiť tlak chladiacej kvapaliny v systéme podlahového vykurovania. V tomto prípade je čerpadlo nainštalované. Aby bolo možné regulovať a regulovať teplotu, čerpadlo je dodatočne vybavené termostatom.

Venujte pozornosť! Ak je podlaha pripojená k vykurovaciemu systému, čerpadlo je inštalované na vratnej rúre. V opačnom prípade čerpadlo z centrálneho vykurovania bytov vezme veľké množstvo chladiacej kvapaliny, čo povedie k teplotnému chaosu v dome. Vaše podlahové kúrenie bude horúce a radiátory vašich susedov na stúpačke budú studené.

Treba poznamenať, že pri pripojení vykurovanej podlahy k centrálnemu vykurovaciemu systému je dôležité použiť:

• Snímač teploty
• Trojcestný ventil.
• Miešací ventil
• Spätný ventil

Takto je čerpadlo so snímačom teploty inštalované na prívode. Ďalej namontovaný zmiešavací ventil, ktorý sa spája s podlahovým vykurovaním. Na spätnom potrubí je inštalovaný spätný ventil. Jeho vývod musí byť pripojený k chladiacemu vykurovaciemu potrubiu s odtokom do zmiešavacieho ventilu.

Takže po pripojení podlahy pomocou ktorejkoľvek z uvedených metód je potrebné skontrolovať systém. Aby ste sa uistili, že všetko funguje správne, testovanie by malo trvať niekoľko hodín. V tomto prípade je žiaduce nastaviť maximálnu teplotu vykurovania, po ktorej sa uistite, že každý spoj je tesný. Ak máte osobné skúsenosti s vykonávaním takejto práce, ponechajte pripomienky na konci tohto článku. Vaše skúsenosti budú užitočné najmä pre začínajúcich majstrov.

režimy

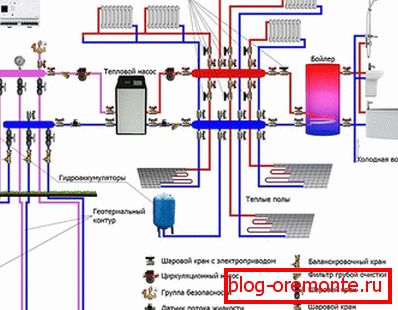

Odporúčame vám, aby ste sa oboznámili s podrobnými diagrammi pripojenia podlahy s teplou vodou:

video

Naučte sa z videa o technológii pripojenia podlahy s teplou vodou:
