Ako položiť podlahu s teplou vodou

Organizácia teplých podlah je moderným riešením, ktoré poskytuje pohodlie a pohodu v obytných priestoroch. Pre ich stabilnú funkčnosť je dôležité vedieť o zložitosti inštalačných prác. Preto pred položením podlahy teplej vody by ste mali poznať existujúce tipy a odporúčania. V tomto článku zvážime postupné kroky na vykonanie tejto práce bez zapojenia špecialistov.

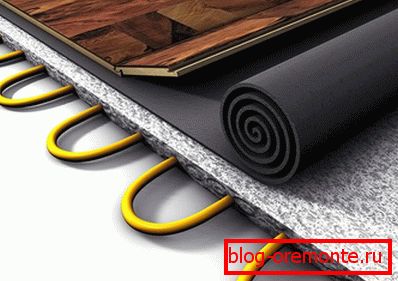

Vlastnosti ohrev vody

Tento systém vykurovania má svoje obmedzenia. Napríklad sa neodporúča inštalovať v bytovom dome. Najmä ak máte centralizovaný vykurovací systém. Pripojenie podlahového vykurovania k systému ústredného kúrenia môže viesť k nerovnováhe, v dôsledku čoho majú vaši susedia jediný stúpajúci otvor, batérie budú studené. Okrem toho, takéto teplé podlahy sú závislé na centrálnom systéme a budú fungovať iba počas vykurovacej sezóny.

Venujte pozornosť! Ak je v apartmáne vykonané individuálne vykurovanie alebo v novom objekte je umiestnená samostatná vetva pre kladenie vykurovanej podlahy, nedôjde k nerovnováhe.

Pokiaľ ide o vidiecke domy, dokonca sa odporúča výroba vykurovanej podlahy. Ak to chcete urobiť, môžete použiť niekoľko spôsobov inštalácie:

• Betón.
• Plank.
• Drevené.

Zvažujeme výhody každej techniky. Ale bez ohľadu na spôsob inštalácie, celá práca je rozdelená do 4 etáp:

1. Vytvorenie projektu.
2. Príprava.
3. Inštalácia systému.
4. Pokládanie podlahy.

Navyše bez ohľadu na zvolenú metódu je možné položiť vlastnú podlahu podlahového vykurovania. Pre to potrebujete túžbu a výsledok príde.

Príslušný dizajn - kľúč k úspechu

V prvej fáze by sa malo všetko dôkladne zvážiť. Aj keď máte skúsenosti s týmito prácami, tvorba projektu je dôležitou súčasťou prípravných prác..

Venujte pozornosť! Projekt tepelne izolovanej podlahy je potrebný na stanovenie množstva požadovaného materiálu, tepelných strát a výber vhodného spôsobu pokladania potrubia.

Mali by ste tiež zvážiť:

• výška a tvar vykurovanej miestnosti;
• vyhrievaná plocha;
• charakteristiky potrubí a iných materiálov;
• akú teplotu chcete v obývacej izbe.

Dnes, aby sa projekt tepelne izolovanej podlahy nebude mať osobitné ťažkosti. Môžete použiť službu - online kalkulátor alebo špeciálne počítačové programy. Ale aj ich použitie si vyžaduje znalosť základných údajov: materiál, z ktorého je dom postavený, hrúbka stien, druh dokončovacej podlahy, vykurovacia plocha atď. Výsledky pomôžu vidieť priemernú spotrebu materiálu.

Ak nemáte prístup k takýmto programom, projektový diagram sa môže vykonať na hárku papiera. Ak to chcete urobiť, v príslušnom meradle presuňte tvar miestnosti na kus papiera. Určite umiestnenie kolektora. Vyhrievaná plocha je rozdelená na samostatné okruhy. Každý obvod by nemal byť v priemere väčší ako 100 m. Je dôležité určiť, kde budú umiestnené dilatačné škáry.

Osobitná pozornosť by sa mala venovať deformácii a usadeninám. Kompenzátor je potrebný na vyrovnanie stlačenia / roztiahnutia poteru, ku ktorému dochádza v čase zmeny teploty. Podľa požiadaviek EN je potrebný dilatačný kĺb, ak plocha plniacej vrstvy presahuje 40 m² (podľa CM 41-102-98 viac ako 30 m²). Priechodka cez šev musí byť nutne "oblečená" v vlnitom púzdre, ktorého dĺžka môže dosiahnuť až 1 m.

Venujte pozornosť! Prostredníctvom dilatačného kĺbu môže prechádzať potrubie len s prietokom alebo spätným chodom. Slučka smyčky by mala byť na strane.

Pokiaľ ide o sedimentárny kĺb, musí to byť medzi rôznymi miestnosťami. Spravidla je umiestnený vo dverách alebo medzi dokovaním rôznych podlahových krytín, napríklad medzi dlažbou a laminátom. Sedimentárny kĺb je vyrobený spôsobom holenia v cementovom poteru na 1/3 svojej hrúbky. Túto prácu môže robiť brúska. Výsledný šev musí byť vyplnený elastickým plnidlom.

Vo fáze projektovania by ste sa mali rozhodnúť pre materiál na ploche. Faktom je, že každý z nich má svoj vlastný index tepelnej vodivosti. Napríklad tepelná vodivosť dlaždíc a dreva je výrazne odlišná. Preto zvolený výkon vykurovanej podlahy pod dlažbou a drevom bude iný. Vďaka takýmto výpočtom môžete dosiahnuť požadovanú teplotu v obývacej izbe.

Venujte pozornosť! Väčšina odborníkov odporúča, aby sa pod nábytok nepohli teplá podlaha. Je to spôsobené tým, že sa strom môže roztrieštiť pod vplyvom vysokej teploty. Rovnako sa neodporúča položiť vykurovanie pre sanitárne zariadenia. Preto pri vytváraní projektu by ste mali zvážiť ich umiestnenie vopred.

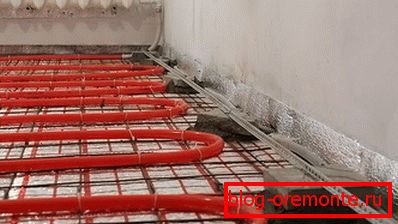

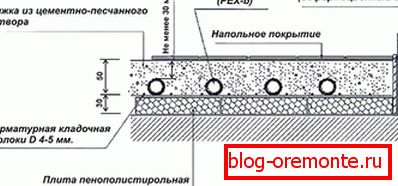

Betónovanie potrubia

Táto metóda zahŕňa niekoľko prípravných prác. Po prvé, povrch podlahy je vyrovnaný. Prípustný výškový rozdiel by nemal presiahnuť 5 mm. Ak je tento údaj vyšší, potom je potrebný dodatočný poter. Tepelnoizolačná vrstva je umiestnená na hornej časti ponoru, aby sa zabránilo tepelným stratám (hrúbka izolácie nie je menšia ako 3 cm a hustota je 35 kg / m³).

Venujte pozornosť! Hrúbka izolácie závisí od tepelného zaťaženia. Čím je táto hodnota vyššia, tým vyššia je jej hrúbka.

Ďalej po obvode miestnosti k stene upevnite klapku, ktorá kompenzuje roztiahnutie poteru. Musí úplne pokryť vrstvu stierky a tepelnej izolácie. Potom po celej ploche podlahy musíte dať reflexný film, ktorý nasmeruje tepelnú energiu. Ďalším krokom bude inštalácia maksetka a položenie vykurovacích okruhov. Stylingové metódy:

• had;
• slimák;
• kombinovaná metóda.

Ak sú všetky tieto kroky dokončené, môžete pokračovať v príprave poteru. Pre jeho vytvorenie bude potrebovať cement M300. V betóne by ste mali pridať drvený kameň, piesok a zmäkčovadlo. Podiel spotreby môže byť nasledovný: 1 kg cementu, 2 kg piesku, 3,5 kg drveného kamene. Zmäkčovadlo sa pridá podľa pokynov výrobcu.

Požiadavky na poter na podlahe s teplou vodou:

• Hrúbka poteru nad potrubím nie je menšia ako 30 mm. Celková vrstva nie je väčšia ako 100 mm.
• Plnenie stierky sa vykoná po kontrole systému.
• Ak je miestnosť príliš veľká, poter by mal byť rozdelený na niekoľko častí (to je povolené, ak je vzdialenosť od steny väčšia ako 8 m).
• Podklad by mal sucho v prírodných podmienkach bez prídavného kúrenia.

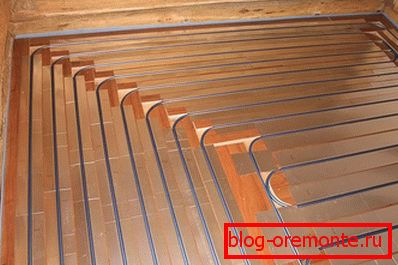

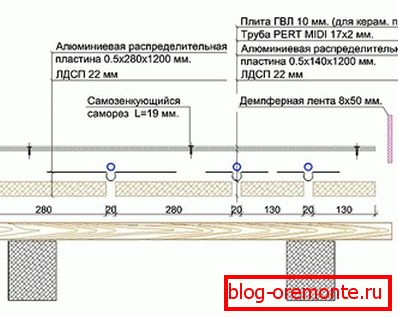

Montáž na drevenú podlahu

Ak nie je možnosť vyplniť stierku, môžete použiť inú technológiu na výrobu teplej vody podlahy - drevené metódy. Za týmto účelom sa umiestni polystyrén alebo minerálna vlna na tepelnú izoláciu medzi oneskorenia. V podlahových doskách vopred pripravené výklenky.

Často v takýchto situáciách nie je potrebné otepľovanie (to je podľa uváženia). Ďalej je potrebné položiť podklad a reflektor. Na tento účel sa odporúča použiť špeciálne hliníkové dosky. Rovnomerne distribuujú tepelnú energiu na celú plochu podlahy. Po položení potrubia na vrchol sa odporúča položiť sádrokartónové tesnenie a potom môžete ihneď nainštalovať laminátovú podlahu, parkety, linoleovú podlahu atď.

Táto kategória rackov sa vzťahuje aj na túto kategóriu. Namiesto hotových dosiek sa používajú špeciálne lamely. Musia byť položené tak, že medzi nimi sú drážky pre hliníkové dosky. Spravidla sa drevený spôsob kladenia podlahy teplou vodou používa v drevených domoch.

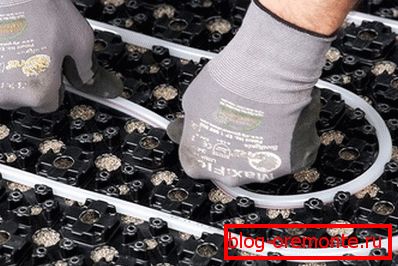

Настильная система

Ak má váš dom / apartmán nízke stropy, ide o ideálne riešenie polystyrénový systém. Skladá sa z dosiek, ktoré sú prepojené drážkami. V takom prípade sa inštalácia podlahy s teplou vodou uskutočňuje podľa nasledujúcej technológie:

• Tepelná izolácia sa položí na podklad.
• Na celej ploche sa nachádzajú polystyrénové dosky.
• Dosky na rozdelenie tepla sú namontované na vrchu.
• Rúry sa jemne vkladajú do pristávacích otvorov.
• Ak po skončení kontroly všetko funguje správne, môžete vyplniť kravatu a položiť povrchovú podlahovú krytinu.

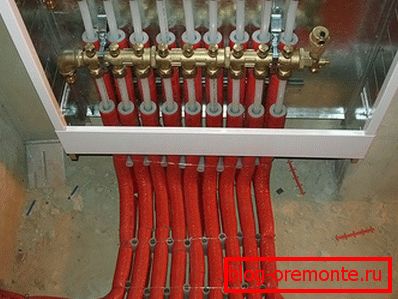

Inštalácia hlavných komponentov

Okrem kladenia vykurovacích rúrok je dôležité správne namontovať hlavné komponenty, ktoré zahŕňajú miešaciu jednotku a kolektor. Zberná skrinka je inštalovaná na určenom mieste v projekte. Je inštalovaný kolektor. Z neho je chladiaca kvapalina rovnomerne rozdelená do každej kancelárie. Do kolektora sa dodávajú dve napájacie / vratné potrubia. Je tiež vybavená prídavná miešacia jednotka, ktorá udržuje požadovanú teplotu chladiacej kvapaliny. Poskytuje konštantný nútený obeh vody cez podlahové vykurovanie.

Schémy kladenia potrubia a testovanie systému

Najbežnejšie rozloženia potrubia sú špirála a hada. Ak si zvolíte spôsob inštalácie hada, potrubie je primárne nasmerované na vonkajšiu stenu. V blízkosti sú veľké tepelné straty. Zo steny je obrys rovnomerne rozdelený do stredu miestnosti. Vzdialenosť rúrok sa môže pohybovať od 15 do 25 cm. Ak je potrebné zvýšiť kapacitu vykurovanej podlahy, rozstup je znížený a naopak. Takže v blízkosti vonkajšej steny sa odporúča znížiť krok položenia na 15 cm.

Pokiaľ ide o testovanie systému, musí sa vykonať po úplnom nainštalovaní a pripojení potrubia k kolektoru. Zahŕňa hydraulické testy, ktoré testujú systém pevnosti a tesnosti. Testovanie tlaku sa vykonáva pri tlaku 3 až 4 bar. Na tlakové skúšky môžete použiť vzduchový kompresor alebo hydraulický lis. Ak boli v procese kontroly porúch zistené poruchy, mali by byť odstránené a až potom by sa mali ricín vylievať.

Takže z tohto článku sme sa dozvedeli o vlastnostiach zariadenia a položenie podlahy s teplou vodou. Použili sme rôzne techniky, ktoré sa dajú použiť. Akú technológiu si vyberiete, každý rozhodne pre seba, pretože všetky prípady sú individuálne.

video

Naučte sa z videa o komplikovanosti inštalácie podlahy s teplou vodou:
