Teplé elektrické podlahy pod samotným laminátom

Jedným z faktorov pohodlného bývania v byte je teplota v izbách. Tepelná elektrická podlaha pod laminátom sa používa ako účinný zdroj dodatočného vykurovania miestnosti. Môže byť montovaný vo vidieckych domoch a apartmánoch, s rôznymi typmi povrchových úprav, vrátane laminátu. Predtým takáto kombinácia nebola k dispozícii kvôli nízkej tepelnej vodivosti materiálu a negatívnemu účinku procesu ohrevu na ňu. Moderné modely laminátových panelov vyrobené s označením "Warm Wasser" sú perfektne kombinované s elektrickými vykurovacími prvkami, najmä fóliami, ktoré vyžarujú infračervené vlny.

Druhy elektrickej podlahy:

1. Vykurovací kábel je drôt s vysokým odporom. Je vybavený hadom a naplnená vrstvou betónového poteru. Ide o možnosť rozpočtu a robiť takú teplú elektrickú podlahu pod laminátom svojimi vlastnými rukami je dosť jednoduché. Nevýhodou konštrukcie je pomalé zahrievanie, ktoré vyžaduje čas na zvýšenie teploty poteru a podkladu pod laminátom.
2. Vykurovacie rohože sú káblová konštrukcia pripevnená na sklenenú sieť, takže pokladanie je rýchle.
3. Filmová infračervená podlaha - tento model je optimálny pre použitie pod laminátom, prúžok s hrúbkou 3 mm nezakrýva výšku, je ľahko sa pripojiť.

Rozloženie rozloženia

Je potrebné vytvoriť schému na položenie vykurovanej podlahy. V miestach umiestnenia pevného nábytku nie sú inštalované vykurovacie prvky.

Venujte pozornosť! Pri inštalácii chladiacej kvapaliny je potrebné odstrániť aspoň 10 cm od potrubia a radiátorov v miestnosti. Je to tak, aby sa predišlo prehriatiu a zlyhaniu jednotlivých častí systému.

Do úvahy sa berie aj odsadenie zo stien, ktoré sú od 5 do 10 cm. Podľa pripraveného plánu sa vypočíta plocha, na ktorej sa položí elektrická podlaha.

Montáž vykurovacích rohoží

Postup inštalácie vykurovacích rohoží zahŕňa nasledujúce kroky:

1. Na zvolenom mieste v stene vo výške 30 cm sa vytvorí otvor pre termostat a v potáku sa vyrezá drážka z drôtu.
2. Povrch podkladu je dôkladne vyčistený pred položením elektrickej podlahy.
3. Povrch je pripravený na zlepšenie priľnavosti lepidlom.
4. Malo by sa poznamenať umiestnenie nábytku alebo inštalatérstvo, rovnako ako vykonávať odsadenie od stien.
5. Rohože s káblom sú rezané na požadovanú dĺžku, zatiaľ čo samotný kábel je zakázaný rezať. Je dôležité vyhnúť sa prekrývaniu káblových zvitkov.
6. Pri inštalácii snímača teploty umiestnite ho do rovnakej vzdialenosti od vykurovacích telies.
7. Montážne konce drôtu sú vedené cez drážku na miesto inštalácie termostatu.
8. Teplotný snímač je umiestnený v vlnitej rúrke, tento koniec je zatvorený zátkou a druhý je privádzaný do termostatu. Rúrka zapadá do montážnej drážky a pokazí sa dlaždicovou maltou. Konce drôtov sú pripojené k zariadeniu.
9. Ak chcete skontrolovať správnosť inštalácie, systém sa zapne na minútu, tak sa reguluje termostat a rohože.
10. Poter je vyrobený z roztoku na položenie dlaždíc a jeho výška je 1 cm.
11. Po vysušení základne sa kontroluje elektrická podlaha. Po vypnutí a chladení sa podklad položí a laminát sa naň inštaluje.

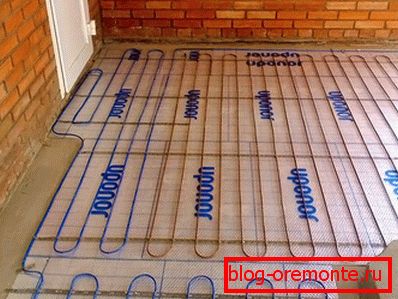

Elektrické kladenie káblov

Pred tým, ako vytvoríte elektrické podlahové vykurovanie, musíte vykonať prípravu základne. Skladá sa z vyrovnania a čistenia povrchu. Ďalej sa vykonáva hydroizolácia, je položená s prekrytím na stenách.

Na obvode je lepená páska klapky. Ohrev podkladu je tvorený tieniacim materiálom, ako je penofol. Vrstva tepelnej izolácie zabráni úniku tepla do betónu stropu.

Venujte pozornosť! V prípade potreby sa ako izolácia zoberie vrstva minerálnej vlny alebo polystyrénovej peny až do 10 cm. Na hornú stranu izolácie sa položí zosilňovacia sieťovina.

Na upevnenie kábla je potrebné upevniť kovovú montážnu pásku, na ktorej sa otáčky môžu položiť s akýmkoľvek stupňom a dosiahnuť potrebnú tepelnú kapacitu. Bez začiatku inštalácie sa kontroluje odpor drôtu a porovnáva sa s ukazovateľmi pasu. Pokládanie sa vykonáva podľa schémy, odsadenej 5 cm od steny a 10 cm od vykurovacích rúr. Minimálny priemer ohýbacej cievky - 5 cm, drôty by nemali byť v kontakte.

Na vhodnom mieste vo výške 30 cm sa vytvorí otvor pre inštalačnú krabicu termostatu a drážka preniká do steny a podlahy na kladenie drôtov a vlnitej trubice, do ktorej je vložený teplotný snímač. Rúrka je upevnená v rovnakej vzdialenosti od káblových cievok. Jeho koniec so snímačom je bezpečne uzatvorený a zástrčka sa nedostane do riešenia.

Na dokončenom systéme je opatrne rozložená cementovo-piesková malta, ktorá je rozložená cez základňu.

Venujte pozornosť! Poter je dobre zhutnený, takže nie sú žiadne póry, ktoré zhoršujú prenos tepla. Roztoková vrstva dosahuje 5 až 8 cm.

V montážnej skrini sú namontované tri skupiny drôtov - kontakt z elektrickej podlahy, snímač teploty a napájanie zo siete. Pred inštaláciou termostatu sa kontroluje odpor drôtov a s uspokojivým výsledkom sú drôty pripojené k zariadeniu v súlade s existujúcim obvodom. Laminovanie môže byť po úplnom vysušení poteru.

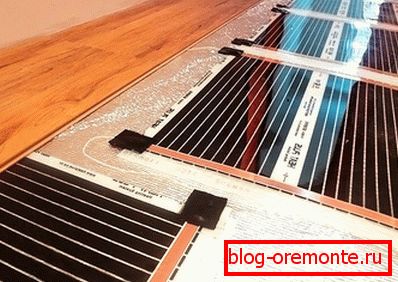

Infračervená teplá podlaha

Inštalácia podlahy filmu nevyžaduje dodatočnú prácu. Stačí stačiť ohrievacie pásiky na tepelne izolačný náter, lepiacu pásku na základňu, spojiť ich s uzávermi a drôty a pripojiť sa k termostatu.

Venujte pozornosť! Na izoláciu miest rezov a pripojenie kontaktov v súprave je pripojená bitúmenová izolácia.

Pred položením laminátovej infračervenej podlahy pokrytej hrubým plastovým obalom.

video

Toto video poskytuje krok za krokom inštrukcie na uloženie filmovej podlahy pod laminát:
