Montáž vykurovacích žľabov

Keď vytvoríte projekt strechy, zvyčajne sa pokúste brať do úvahy pravdepodobnosť zaťaženia zrážok. Ak sa takéto výpočty vykonajú nesprávne, celá štruktúra sa môže zbaliť. V niektorých zimách sneh padá viac ako zvyčajne. Aby ste to nepoškodili, musíte nainštalovať vykurovacie žľaby.

Prečo sa hromadí ľad

Príčiny ľadu súvisia s vonkajšími a vnútornými faktormi:

• Časté zmeny teploty. To vedie k tomu, že vrstva snehu, ktorá už ležala, sa mohla roztaviť, po poklese teploty zamrzla a zakryla ďalšiu.
• Nedodržanie rohu sklonu strechy. Musí sa vypočítať v súlade s klimatickými vlastnosťami konkrétneho územia.
• Nečistené odtokové kanály. Na jeseň mohol okapák zaspať. Znečisťuje otvory, ktoré zabraňujú odtoku vody.
• Nedostatočné otepľovanie podkrovného priestoru.
• Prítomnosť podkrovnej izby. Pri použití podkrovia ako obývacej izby sa uvoľňuje para, navyše to vedie k zvýšeniu teploty podlahy. Z tohto snehu sa topí a voda zmrzne v chlade.
• Nepravidelné čistenie strechy.

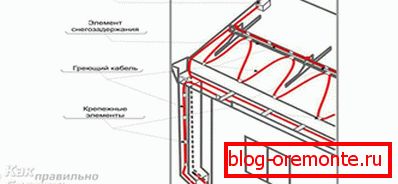

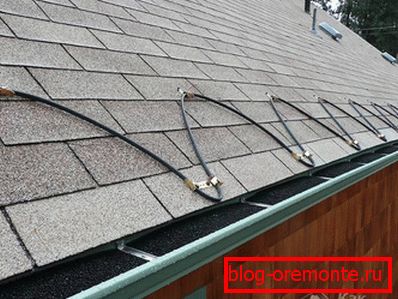

Vykurovací systém pre žľaby sa zvyčajne montuje spolu s vykurovaním niektorých častí strechy. Zariadenie tohto typu má nasledujúce úlohy:

• Odstránenie ramienok a mrazených uzlíkov na streche.
• Zabráňte hnilobe zastrešenia vďaka nahromadeniu vlhkosti.
• Uvoľnenie preťažených otvorov pre priechod tekutiny.
• Zabráňte náhlym zmenám teploty, ktoré môžu poškodiť niektoré materiály.
• Znížte hmotnosť vrstvy padajúceho sedimentu, aby ste znížili zaťaženie.
• Predĺženie životnosti podlahy a celého strešného systému.
• Automatizujte čistenie strechy.

Princíp činnosti vykurovacieho systému

Vykurovací systém pracuje v automatickom režime. Nevyžaduje sa zásah používateľa. To je zabezpečené skutočnosťou, že konštrukcia zabezpečuje prítomnosť špeciálneho snímača, ktorý nepretržite prijíma údaje o teplote okolia. Vysiela signál do regulátora, ktorý uzatvára napájací okruh elektrického prúdu a vykurovacie články sú už v prevádzke, zohrievajú vrstvu snehu alebo ľadu.

Ak je to potrebné, aktivácia sa môže vykonať manuálne, zvyčajne je to ďalší spínač.

Vyberte typ vykurovacieho kábla

Základom celého mechanizmu je vykurovací kábel. Pre niektorých je tento koncept niečím novým, ale v skutočnosti sa takéto riešenia používajú už viac ako rok.

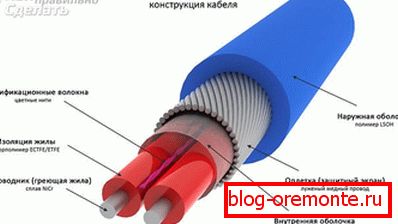

Rezistívny. Zdá sa, že sa podobá obyčajnému jednovrstvovému alebo splietanému hliníkovému opletenému káblu. K vykurovaniu dochádza v dôsledku vnútorného odporu vodiča. Teplota je ľahko udržiavaná na rovnakej úrovni, čo zaručuje spoľahlivosť systému. Zvyčajne je to v cenovo dostupnom cenovom rozpätí.

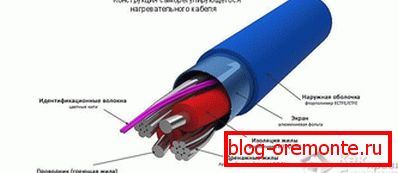

Automatická regulácia. Štruktúra tohto vodiča je zložitejšia a jeho náklady sú vyššie. Ako naznačuje názov, tento kábel môže fungovať samostatne bez zásahu používateľa. To znamená, že v rôznych oblastiach môžu byť rôzne teploty. To je vysvetlené nasledujúcim mechanizmom: medzi dvoma vodičmi je izolátor, ktorý do istej miery prenáša elektrickú energiu. Čím nižšia je teplota, tým nižší je odpor, tým viac prúdov prebieha a tým viac dochádza k vykurovaniu. Po zahriatí sa odpor zvýši a priepustnosť klesá.

Každá z týchto možností má svoje silné a slabé stránky. odporová:

• rýchle zahriatie;
• jednoduchá inštalácia dvojvodičového kábla;
• jednoduchosť výpočtu výkonu na lineárny meter;
• Pri pripojení nie sú žiadne špeciálne nuansy.

Nevýhody zahŕňajú:

• potreba stanovenia špecifickej deklarovanej dĺžky;
• nadmerné využívanie elektrickej energie v nerovných oblastiach;
• Ako kontrola pred inštaláciou je k dispozícii iba meranie odporu.

Medzi výhody samoregulácie patria:

• možnosť použitia bez termostatu;
• inštalácia kusu ľubovoľnej dĺžky;
• odolnosť voči fyzickému stresu;
• ekonomickejšia spotreba v porovnaní s odporovou energiou;
• odolnosť voči poklesu napätia;

Niektorí zneužívajú:

• relatívne vysokú cenu;
• pomalé zahrievanie;
• vysoký štartovací výkon.

V niektorých situáciách, v záujme úspory nákladov, tieto dva typy kombinujú. Napríklad pozdĺž svahu strechy, kde je kryt snehu alebo ľadu približne rovnaký, je povolený odpor a v žľaboch, kanalizáciách a náleve sa položí samoregulačný kábel.

dizajn

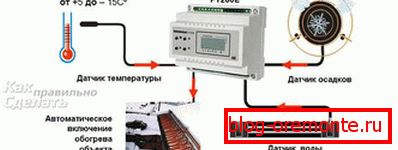

Okrem samotnej vykurovacej základne budú ešte potrebné niektoré komponenty:

1. Snímač teploty Najlepšou možnosťou by bola malá meteorologická stanica. Bude schopná sledovať nielen teplotu, ale aj vlhkosť, ako aj dažďové zrážky.
2. Termostat. Pre tieto účely je preferovaný elektronický produkt. Presnejšie sleduje výkyvy a udržuje dostatočné zaťaženie.
3. Studený kábel. Zvyčajne sa užíva v dvojitom plášti. Bude slúžiť ako zdroj na pripojenie záťaže. Sekcia sa vyberá v závislosti od celkovej spotreby systému.
4. Signálne káble. Používa sa pre snímače teploty a vlhkosti.
5. Automatický prepínač Počet pólov bude závisieť od prichádzajúcej siete.
6. Montážne boxy. Jeden bude potrebný pre termostat, jeden pre automat, ak nie je inštalovaný vo všeobecnom štíte a iný pre meteorologickú stanicu.
7. RCD. Požadovaná položka. Toto zariadenie vám umožní sledovať najmenší únik a okamžite zastaviť tok elektrického prúdu, aby ste chránili všetkých obyvateľov domu.
8. Spojky pre hermetické káblové spojenia. Upevňovací materiál vo forme skrutiek, hmoždiniek, držiakov drôtov.

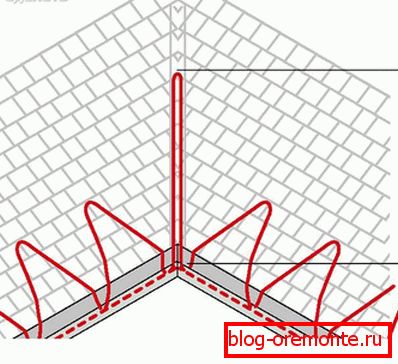

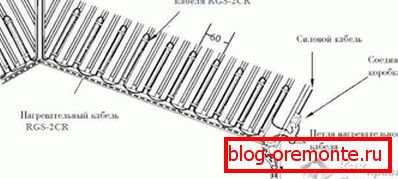

Teraz je potrebné vypočítať požadovanú dĺžku vykurovacieho kábla. Vykonajte to meraním dĺžky všetkých horizontálnych a vertikálnych častí. Obvykle sa do žľabu zapadajú dva riadky, takže výsledok musí byť vynásobený dvoma. Pri vertikálnej odtokovej rúrke sú tiež dve, ale je dôležité, aby sa spodná časť ďalej zahriala, pretože je bližšie k zemi a môže dôjsť k väčšiemu zmrznutiu. Do výsledku by sa malo pridať približne 10% zásob. Pokračuje v ďalších krokoch v zúženiach. Dĺžka segmentu, ktorý sa bude nachádzať na streche, závisí od toho, aký spôsob inštalácie bude zvolený. Môže sa vykonávať v niekoľkých vláknach alebo hadovi. Výška slučky je zvolená podľa vzoru položenej podlahy, ale nesmie byť menšia ako šírka, na ktorej sa obvykle vytvára mráz (v priemere táto hodnota dosahuje 35 - 40 cm). Ak je na streche vnútorný roh (endova), potom ho nutne zapadne aj vykurovací kábel. Minimálna potreba je? jeho dĺžka v dvoch riadkoch.

Napájanie káblov pre každý prípad sa vypočíta individuálne, ale existuje niekoľko priemerných hodnôt:

• Za normálnych podmienok je začiatočný bod 22 W pre odporový kábel a 30 W pre samoregulačný kábel na meter.
• Pri mäkkých strechách a plastových odtokoch by výkon na lineárny meter nemal presiahnuť 17 wattov.
• Ak existuje možnosť silnej námrazy pre kovový žlab, sú povolené dve vedenia s výkonom 50 W na lineárny meter.
• Pri veľkej šírke sa drážky nezmestňujú dvoch, ale troch alebo viacerých čiar.
• Ak je podkrovie studené, stačí 70 W / m², V prípade, že sa podkrovie používa v podkroví, počet závitov a línií sa vypočíta tak, aby sa dostali od 200 W / m².

Keď poznáme celkovú dĺžku celej línie a výkon každého vodiča, je možné vypočítať celkovú spotrebu. V súlade s touto hodnotou sa vyberajú ističe, studený úsek kábla a termostat.

inštalácia

• Inštalácia sa najlepšie vykoná zhora nadol. Ale musíte začať nie s vykurovacím káblom.
• Vo vnútri miestnosti zvolíme umiestnenie elektrického panela. Ak je to potrebné, pomocou perforátora urobíme pre ňu výklenok. Vyvŕtavame otvory a upevňujeme krabicu skrutkami a hmoždinkami.
• Vykonávame inštaláciu strojov pre každý jednotlivý okruh. Teraz tu tiež inštalujeme termostat.
• Vytvárame sieťový káblový výstup. Vytiahnite ho do úrovne, kde sa bude pripojiť k vykurovaniu.
• Za strechou je inštalovaná uzavretá skriňa. Spustí sa napájací kábel.
• Ďalej je potrebné dôkladne vyčistiť všetky žľaby a miesto na streche, kde je plánovaná inštalácia.
• Zmeria sa odpor vykurovacieho kábla a hodnota sa skontroluje zhoda s deklarovanou hodnotou. Označenia sa uvádzajú v pase.

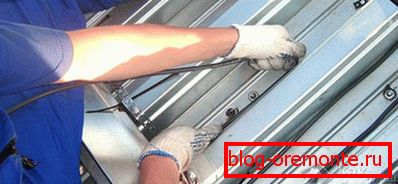

• Prebieha rozťahovanie vykurovacieho kábla. Prvým krokom je položenie na strechu. Aby ste ju zabezpečili, použite špeciálne dosky s konzolami alebo mriežkami. Umožňujú vám dosiahnuť potrebnú výšku a vlnu hada alebo vzdialenosť medzi paralelnými závitmi.
• Vyrába sa v horizontálnych žľaboch. Aby sa zabezpečila potrebná medzera medzi káblami (musí byť minimálne 3 cm), používajú sa špeciálne plastové strihy alebo kovové pásy. Niektoré z ich typov sú zavesené na okraji drážky, iné musia byť upevnené nitmi.
• Okolo zúženia je potrebné vykonať niekoľko ďalších otočení. V žiadnom prípade by nemalo dochádzať k preťaženiu, je to pre rýchly odtok vody.
• Ak chcete spúšťať vodič vo vertikálnom potrubí, nasaďte kábel s plastovým plášťom. Káble sa nesmú krížiť navzájom. Za týmto účelom musia byť vopred oddelené špeciálnymi rozperami. Na dne slučky je pripevnený malým výstupkom. Môžete to urobiť vŕtaním štyroch otvorov a upevnením vodiča pomocou poteru.

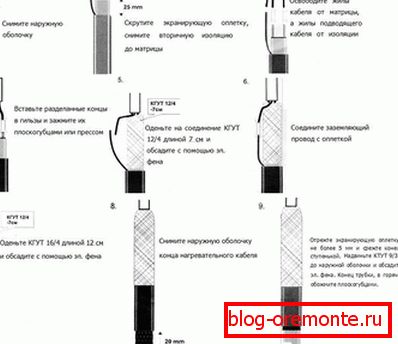

• Konce vodiča sa dostanú do inštalovanej skrinky. Vnútri prípojky je vyrobený studený drôt.
• Snímač teploty môže byť namontovaný buď priamo v blízkosti odtokov alebo na severnej strane domu, aby mohol zachytiť najnižšiu možnú teplotu.
• Keď je celý systém namontovaný pred spustením, je potrebné skontrolovať RCD. Potom sa aplikuje napätie a monitoruje sa stav ukladaných diaľnic.

V prípade, že prietok vody nastane v systéme dažďovej vody, musí byť kábel položený do hĺbky mrazenia. Pri plochých strechách bude potrebné dodatočne použiť špeciálne nálevy s ohrevom, ako aj kábel okolo odtokových otvorov rovnakým spôsobom ako pri bežných náletoch. Počas celého procesu inštalácie dbajte na to, aby izolačný plášť nebol poškodený. Ak k tomu dôjde, v prípade odporového kábla bude musieť nahradiť celú diaľnicu.

Pred zakúpením kábla sa uistite, že ste sa oboznámili so všetkými jeho charakteristikami, ako aj s prípustnými teplotami používania. Vo fáze návrhu je lepšie konzultovať s odborníkmi, ktorí sa už nejaký čas podieľali na podobnej práci. V skutočnosti počas inštalácie nie je nič, čo nemôžete robiť vlastnými rukami.

video

Variant montáže vykurovacieho kábla pre vykurovacie žľaby je uvedený v nasledujúcom videu:
