Diy led páska inštalácia

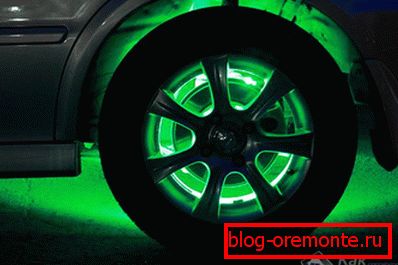

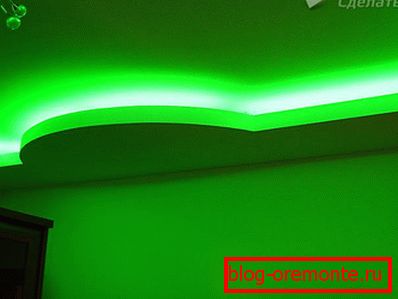

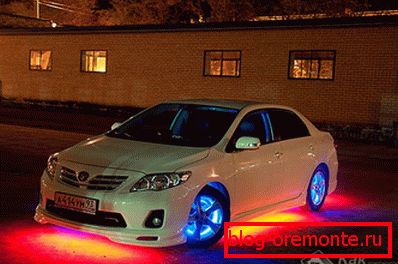

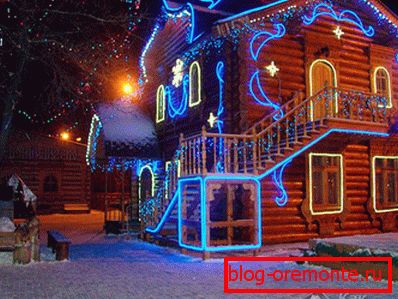

LED páska je moderným, univerzálnym zdrojom osvetlenia, ktorý je možné použiť na dekoratívne účely v priestoroch a mimo nich. Viacvrstvové stropné konštrukcie, vnútorné oblúky a výklenky, nábytok, autá, billboardy - to je malý zoznam miest, ktoré transformujú tento druh osvetlenia. Kompaktné a flexibilné svietidlá sa dajú umiestniť na ťažko prístupné miesta, dlhodobé používanie vám umožňuje neobávať sa časté výmeny. V tomto článku sa budeme zaoberať tým, ako urobiť inštaláciu pásky LED to urobte sami.

Typy LED pások

Osvetľovacie pásky sú vyrobené z pásu dielektrického materiálu, na ktorom sú diódy vyžarujúce svetlo v rovnakých intervaloch. Na základe pásky sa používajú špeciálne cesty, ktoré prechádzajú elektrickým prúdom. Na obmedzenie prúdu v obvode sú zahrnuté rezistory. Šírka svetelného zariadenia sa pohybuje od 8 do 20 mm, hrúbka je len 3 mm. Stupeň osvetlenia závisí od počtu LED na 1 metrovej páske, môže sa líšiť desaťnásobne - 30-240 kusov. Veľkosť každej diódy je vyznačená na označení pásky, čím väčšia je, tým intenzívnejšia je svetelná tok. Vo výkonných zariadeniach sú svetelné zdroje usporiadané v niekoľkých riadkoch. Dĺžka štandardného pruhu je 5 metrov, predáva sa na kotúčoch. Rezacie miesta sú vyznačené na substráte, pásku je možné rozdeliť iba na týchto linkách.

Hlavná klasifikácia LED pásov je založená na farbe vyžarovanej žiarením:

1. SMD - monochromatické zobrazovanie farieb (biela, modrá, zelená, červená). Biela verzia žiary je rozdelená na teplé, stredné a studené.
2. RGB - páska s LED farbami. Vo svojom prípade sú umiestnené tri diódy, označené názvom farieb - červená, zelená a modrá. Ich kombinácia, vytvorená prácou kontrolóra, dáva akýkoľvek žiarič. Náklady na tento dizajn sú trikrát vyššie ako páska SMD.

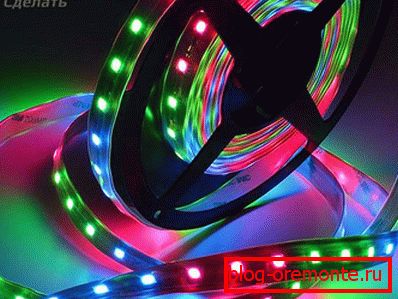

Osvetľovacie zariadenia sú vyhotovené otvorené, určené na vnútornú inštaláciu a odolné proti vlhkosti, ktoré sú určené na použitie na ulici a vo vode, trieda ochrany - IP. Na uľahčenie montáže sú niektoré LED pásy vybavené samolepiacim filmom.

Výhody a nevýhody

• Kompaktná veľkosť a plastová štruktúra, ktorá umožňuje, aby páska nadobudla požadovaný tvar.
• Výnimkou je prehriatie, čo je dôležité pri osvetlení strechových stropov a iných povrchov citlivých na teplotu.
• Schopnosť získať vybranú farbu úpravou kombinácie farebných kombinácií.
• Jednoduchá inštalácia, prítomnosť obojstrannej pásky nevyžaduje žiadnu snahu o inštaláciu.
• Vysoká dĺžka prevádzky, výrazne vyššia ako trvanie používania klasických žiaroviek.
• Mnoho použití.
• Ekonomické využitie elektrickej energie, ktorá nie je spotrebovaná na vykurovanie.
• Bezpečnosť - tento svetelný zdroj neobsahuje škodlivé plyny a nečistoty, nemá pulzáciu.

Hlavnou nevýhodou LED osvetlenia je jej vysoká cena, vytvoriť plnohodnotné hlavné osvetlenie bude vyžadovať vysoké náklady. To spôsobilo používanie pások ako dodatočné alebo dekoratívne stropné osvetlenie.

Výber zdroja napájania

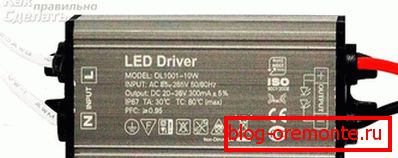

Na ovládanie pásky LED je potrebný zdroj DC, takže je vylúčené pripojenie k bežnej sieti. Musíte nainštalovať zariadenie, ktoré premieňa striedavý prúd na jednosmerný prúd s napätím 12 alebo 24 voltov. Ak chcete vybrať správny zdroj napájania, musíte vypočítať jeho výkon. Pre výpočet sa použije hodnota výkonu 1 metra pásky, celkový záber použitého osvetľovacieho zariadenia a bezpečnostný faktor. Napríklad SMD 3014 s dĺžkou 6 metrov - 24? 6? 1,15 = 165,6 W - hodnota výkonu pre napájanie. Pracovné napätie pásky je uvedené výrobcom.

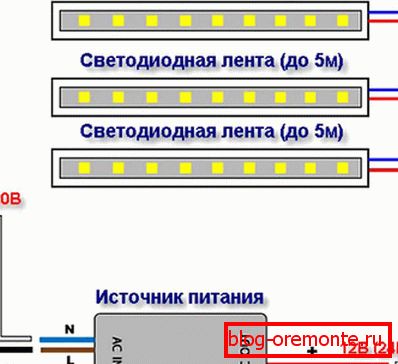

Pri použití viacerých pások je možné vytvoriť všeobecný zdroj napájania, ale vzhľadom na vysoký výkon bude takéto zariadenie mať značné rozmery a bude mať problémy so skrytým umiestnením. Pre každý svetelný prúžok je výhodnejšie zdvihnúť samostatný zdroj energie. Premýšľajte, ako pripojiť pásik LED k napájaniu, vyberte paralelný okruh. Ak pripojíte kazetu do série, vzdialené diódy budú mať menej ako všetko napätie a budú nudné.

Pripojenie pásky RGB vyžaduje zapojenie regulátora do obvodu. Ak sa pripojíte priamo k napájaniu, páska bude svietiť, ale farba sa nezmení. Existujú štyri káble na pripojenie a na ovládači sú terminály s farbami:

• B je modrá.
• G - zelená.
• R je červená.

Pre štvrtý vodič je svorka označená číslom napätia - 12 alebo 24 V. Po pripojení k pásmu LED je riadiaca jednotka pripojená k napájaciemu zdroju.

Páska LED sa môže skladať len z LED rovnakej farby. V tomto prípade sa ovládač nemusí pripojiť.

Inštalačné kroky

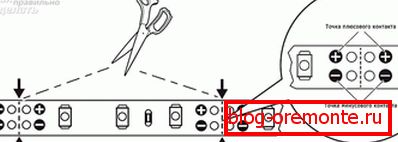

Práce sa začínajú rezaním pásov požadovanej dĺžky, je potrebné zabezpečiť, aby incíz prešiel cez špeciálne značky. Spojovacie časti pásky sa môžu vykonávať dvomi spôsobmi: použitím špeciálnych konektorov LED alebo spájkovaním. Zostavenie obvodu pomocou konektorov môže byť dosť rýchlo a jednoducho stačí na to, aby sa páska dostala na kontaktnú podložku a zavrie veko. Táto mechanická metóda nevyžaduje žiadne zručnosti, ale náklady na časť sú pomerne vysoké, ak sa vyžaduje viac spojení, výrazne sa tým zvýšia náklady na osvetlenie.

Najjednoduchší zdroj napájania má dve svorky: jeden plus druhý je mínus, je dôležité, aby sa pri pripájaní k ovládaču nezamieňali, inak zariadenie zlyhá. Po zhromaždení celého obvodu je pripojený k sieti cez vstupný zdroj napájania. Ak LED dióda funguje správne, môže byť upevnená na zvolenom mieste.

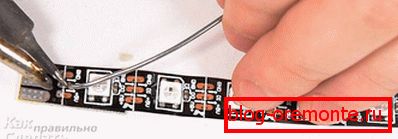

Ak je potrebné spojiť konce pásky bez konektora, použije sa spájkovacia žehlička s nízkym výkonom. Na kontaktné podložky spojovacích stôp sa aplikuje vrstva pájky a ochranná fólia sa musí odstrániť z páskovej základne. Ďalej sa obe časti navzájom prekrývajú a sú zahrievané pomocou spájkovacej liatiny, až kým sa spájka neroztopí.

Dĺžku LED pásky by ste nemali robiť viac ako päť metrov, pretože LED na konci pásky nebudú svietiť pri plnom napájaní.

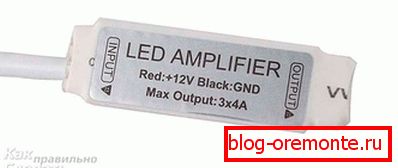

Ak potrebujete pripojiť niekoľko farebných pások, je nainštalovaný zosilňovač. Toto zariadenie je umiestnené za prvým LED pásom a druhé je k nemu pripojené. Táto schéma používa jeden ovládač a dva napájacie zdroje. Jednobarevná LED páska má iba dva drôty na pripojenie k zdroju napájania: červená znamená plus a modrá znamená mínus.

Spojenie sa vykonáva mechanicky alebo spájkovaním. K tomu sú konce drôtov izolované a konzervované. Na kontaktné časti pásky sa aplikuje aj vrstva spájky. Pripevnením drôtov k kontaktom sa striedavo dotýkajú spájkovačkou. Napriek nízkym napätím by holé konce mali byť zabalené izolačnou páskou. V obvode medzi pásikom a napájacím zdrojom je možné inštalovať stmievač na reguláciu svetelného toku.

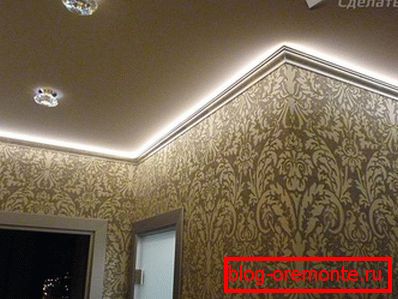

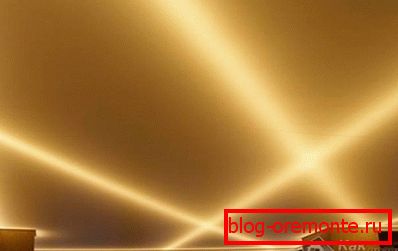

Montáž stropného svietidla LED sa vykonáva na čistom a odmastenom povrchu. Iba dodržaním tejto podmienky zabezpečte spoľahlivé upevnenie osvetľovacieho zariadenia.

Najnovšie modely LED pások sa dodávajú s kompletnou sadou všetkého potrebného pre pripojenie - napájací zdroj, ktorý má ochranu proti chybným pripojeniam polarity a regulátor.

video

V tomto videu uvidíte, ako inštalácia diód LED RGB LED na objekte:

V tomto videu uvidíte, ako prepojiť panel LED na napájanie, ako aj nastaviť jas diaľkového ovládača a zmeniť farbu podsvietenia:
