Ako zistiť veľkosť drôtu

Jednou z dôležitých a hlavných častí elektrického vedenia sú vodivé káble. Aby všetko fungovalo tak, ako by malo, bez skratov a roztavených drôtov, je dôležité vybrať káble tak, aby odolali napätiu. Uistite sa, že drôt je spoľahlivý, bezpečný a spĺňa požiadavky na prevádzku, môžete vypočítať prierez drôtu. Ak je vodič v priereze nedostatočný, môže spôsobiť skrat a požiar v dome. Poďme zistiť, ako určiť prierez drôtu, aby sa zabránilo takýmto následkom.

Vážna otázka

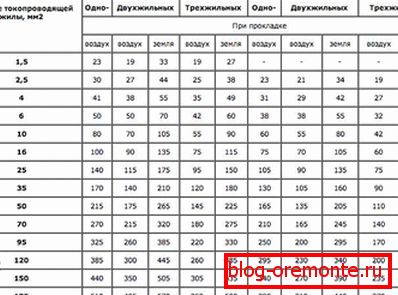

Ak máte plán na výmenu elektrického vedenia, musíte najprv rozhodnúť, akú veľkosť drôtu potrebujete. Keď vypočítate plánované zaťaženie na kábli podľa prúdu, bude okamžite jasné, aký úsek je potrebný pre bežnú prevádzku. Na tento účel použite nižšie uvedenú tabuľku.

Predpokladajme, že po započítaní všetkého ste určili aktuálnu silu 27 A. Ukázalo sa, že potrebujete dvojžilový vodič s prierezom 2,5 mm², Pôjdete do obchodu a kúpil si dobrý drôt s 2,5 mm dielom vyhláseným výrobcom² a vykonala inštaláciu elektrických vodičov. Po uplynutí doby, kedy bol systém spustený, je zariadenie na prístrojovej doske vypnuté. Môže to znamenať poškodenú čiaru.

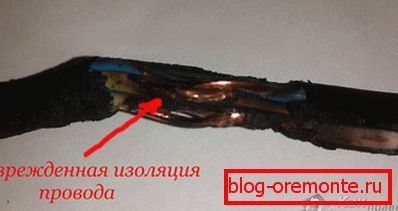

Po skontrolovaní zapojenia sa môže zistiť, že došlo ku skratu. Dôvod je jednoduchý - izolácia na drôte sa topí v dôsledku silného tepla. Ale ako to? Robili ste všetko správne, vypočítané, zakúpili potrebný drôt. A celá vec nie je vo výpočtoch a chybe spojenia. Celý dôvod spočíva v podvode. Áno, je to v podvode, pretože veľmi často výrobcovia, ktorí vyrábajú drôty, dodávajú tovar, ktorý nezodpovedá deklarovanému oddielu. Napríklad ste si kúpili kábel s plochou drôtu 2,5 mm², ale keď ste to skontrolovali sami, ukázalo sa, že káblový úsek je len 2,1 mm²To je menej, než potrebujete pri moci. Tak sa ukazuje, že sa vodič ohrieva a zvyšuje riziko obvodu.

Ale prečo by to mali káblové spoločnosti? Je to všetko o chamtivosti, pretože výrobný podnik tým, že znižuje prierez drôtu, ušetrí značnú sumu peňazí. Rozhodnite sa: vyrobte 1000 metrov drôtov s prierezom 2,5 mm²Bude to trvať približne 22,3 kg medi. Ale ak ich vytvoríte s menšou časťou, 2,1 mm², potom ich výroba bude vyžadovať 18,8 kg. Ukazuje sa, že úspory v prospech výrobcu sú 3,5 kg medi. A keď sa vyrábajú veľké objemy výrobkov, tento počet sa výrazne zvyšuje.

Takže sa ukazuje, že definícia prierezu drôtu je dôležitým a vážnym krokom, ktorý treba urobiť pri inštalácii elektrického vedenia. Takto sa môžete vyhnúť roztaveniu izolácie, obvodu a následne ohňa.

Ako môžem určiť prierez kábla

Takže ste si kúpili drôt, zistíme, ako môžete merať jeho prierez. Na tento účel budete potrebovať:

• nóniom;
• kalkulačka;
• samotný kábel;
• kancelársky nôž alebo striptérka na strihanie.

Určené priemerom drôtu. Poďme sa pozrieť, ako to urobiť postupne.

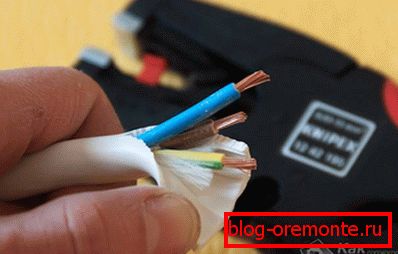

1. Vezmite si drôt a odizolte izolačnú vrstvu pomocou striptérky alebo administratívneho noža.
2. Pomocou kalibru zmerajte priemer drôtu.
3. Teraz si musíte pamätať hodiny geometrie v škole. Na určenie oblasti kruhu existuje určitý vzorec:

S_cr=? r²,

kde je číslo = 3,14 a r je polomer drôtu.

Ale tu máme problém: používanie kalibru na meranie polomeru nie je možné - len priemer. Vzorec preto musí byť mierne zmenený na priemer. Ako vieme, polomer je polovičný. Na to, aby naše údaje vyhovovali, je potrebné prepracovať vzorec takto:

S_cr= (a d²)/4,

kde d je priemer jadra.

В таком случае формулу можно соcrатить, разделив число ? на четыре. В итоге выходим на стандартную формулу для вычисления сечения жилы по диаметру:

Scr=0,785d²

Осталось только подставить числа к формуле и получить площадь crуга, которая и будет его сечением. К примеру, диаметр вашего медного провода составляет 1,68 мм. Это число в квадрате составляет 2,8224. Умножаем 2,8224 на 0,785. Если оcrуглить, то в итоге искомое сечение получилось 2,2 мм².

To je všetko, ako vidíte, tento postup nebude trvať veľa času a úsilia, avšak je to veľmi dôležitá súčasť inštalácie elektrickej energie. Koniec koncov, aj odchýlka niekoľkých desatín milimetrov môže hrať krutý vtip. Ale čo keď nie ste elektrikári a nemáte na to meradlá? Nepokúšajte sa spustiť do obchodu, existuje jednoduchá metóda na výpočet priemeru pomocou dostupných nástrojov.

Jednoduchá metóda na stanovenie priemeru

Všetko, čo potrebujete, je na dosah ruky. Táto metóda bude vyžadovať iba ceruzku alebo pero a pravítko.

1. Najprv vezmite kábel, ktorého prierez sa chcete naučiť, a odstráňte izolaciu 300-400 mm.

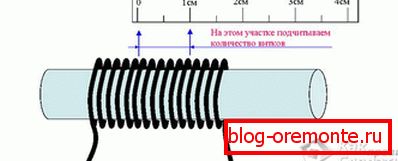

2. Vezmite si ceruzku, pero, plnohodnotné pero alebo čokoľvek, čo bude na dosah ruky a naviňte drôt. Aby sa dosiahol čo najpresnejší výsledok, cievky musia byť umiestnené blízko seba.
   Čím viac zásahov budete robiť, tým bude výsledok presnejší. Odporúčané číslo je 10 alebo viac otočení.
3. Potom započítajte počet zákrutov na ceruzku a zapíšte si toto číslo alebo si zapamätajte.
4. Použite pravítko na meranie celkovej dĺžky započítaných otočení. Napríklad máte 19 otočení, ktoré sú dlhé 32 mm.
5. Na určenie priemeru drôtu zostáva len rozdelenie dĺžky o počet závitov. Ukazuje sa takto: 32/19 = 1,68 mm.

To je všetko, teraz zostáva iba nahradiť priemer drôtu vo vzorci a dostanete prierez 2,2 mm drôtu², Tento výsledok možno považovať za presný za dvoch podmienok: cievky boli navinuté tesne a ich počet presahuje 10 kusov - čím viac, tým lepšie. V dôsledku toho nemusíte minúť ďalšie peniaze.

Jedinou nevýhodou tejto metódy: ak žijete s veľkým prierezom, nebudete ju môcť vtlačiť na ceruzku.

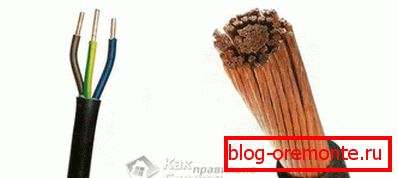

Ako merať prierez, ak je drôt spletený

No, poviete, ak je drôt jeden, je ľahké vypočítať prierez. A čo keď je uviaznuté? Existuje veľa takýchto drôtov, ako ich rozpoznať v tomto prípade? Určenie prierezu lankového drôtu nie je tak ťažké, ako sa zdá. Všetko, čo potrebujete na určenie prierezu jednej z žíl.

1. Najprv vyberte kábel a odstráňte z neho izoláciu.
2. Teraz je potrebné všetky položky odpojiť od seba a prepočítať ich číslo.
3. Vezmite si jeden z drôtov a zmerajte jeho priemer.
4. Ak použijete vzorec, ktorý je uvedený vyššie, určite oblasť jedného jadra.
5. S prierezom jedného jadra môžete zistiť celkový prierez. Za týmto účelom je plocha jedného drôtu vynásobená ich celkovým počtom. Napríklad máte drôt pozostávajúci z 15 vodičov. Dozviete sa, že prierez jedného drôtu je 0,2 mm², Aby bolo možné zistiť ich celkový prierez, 0.2 sa musí vynásobiť 15. Získanie: 0.2? 15 = 3 mm².

Но следует учесть, что все жилы в проводе не могут быть соединены вплотную. Из-за того, что они crуглые, между ними образуется воздушный зазор. Его нужно учитывать. Для этого получившийся результат умножьте на 0,91. Допустим, если сечение провода составило 3 мм², potom ho vynásobíme koeficientom 0,91, získame prierez 2,7 mm², To je všetko. Nie je nič ťažké, stačí sa riadiť pokynmi.

Ako môžete vidieť, určite prierez drôtu pod silou všetkých, ktorí vedia používať vzorce. Ale napriek jednoduchosti tejto práce je to jeden z najdôležitejších krokov, ktoré treba urobiť pred zapojením po celom dome.

Pozri tiež:

Ako nahradiť káble vlastnými rukami

Ako umiestniť vedenie v garáži

Pripojenie drôtu v rozvodnej skrini

Skryť drôty v byte

video

Získajte viac informácií o praktickom význame časti drôtu vo videu:
