Ako vytvoriť veterný generátor s vlastnými rukami

Schopnosť využívať alternatívne zdroje energie často priťahuje ľudí. Preto sa snažili získať energiu zo sily prírody pred spoločnou éru. V tomto článku vám vysvetlíme, ako vytvoriť veterný generátor s vlastnými rukami doma (zo šrotu).

Vetrový generátor možno použiť na nasledujúce účely:

• osvetlenie izieb
• pripojenie televízneho alebo zvukového zariadenia
• pripojte domáce spotrebiče alebo kancelárske zariadenia.

Najčastejšie generátor veternej energie v krajine nemôže byť jediným zdrojom energie, pokiaľ nie je inštalovaný na mieste vo viac ako jednej inštancii.

Niekedy môžete vidieť celú sieť veterných turbín, ktoré premieňajú veternú energiu na elektrickú energiu a akumulujú ju do pripravených batérií. Takéto zdroje elektrickej energie môžu byť účelne použité na prevádzku iba jedného spotrebiča pre domácnosť alebo na záchranu pri zálohovaní hlavného zdroja elektrickej energie.

Hlavný rozdiel, ktorý umožňuje rozlíšiť dva typy veterných turbín, je vo forme vrtule: vrtule alebo plachtenia.

Než si vyrobíte veterný mlyn, musíte sa rozhodnúť, na aký účel je to potrebné. Čím náročnejšie úlohy sú stanovené pre takýto zdroj energie, tým ťažšie bude jeho návrh.

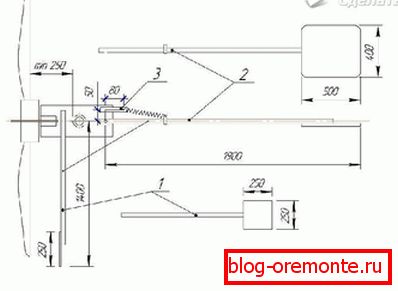

Štruktúra veterného generátora zahŕňa:

• veterné koleso s čepeľami;
• prevodovka (mechanizmus, ktorý premieňa a prenáša krútiaci moment);
• stožiar, na ktorom bude inštalovaný;
• batérie;
• invertor (mechanizmus na premenu jednosmerného napájania zo striedavého prúdu na striedavý prúd).

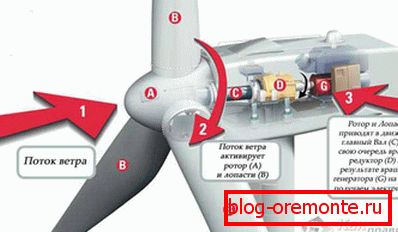

Práca veterného generátora je nasledovná: vietor otáča veterné koleso lopatkami svojou energiou a krútiaci moment sa prenáša cez prevodovku na hriadeľ generátora.

Pri samostatnej výrobe alternatívneho zdroja energie by ste mali venovať pozornosť rotačnému alebo vertikálnemu typu takého zariadenia - umožňuje vám získať viac energie vďaka účinnému vplyvu veternej energie na ňu.

Najprv musíte pripraviť:

1. Generátor je 12 V, batéria je 12 V. Najbežnejšie používané batérie sú kyslé, gélové alebo pancierové - odolávajú maximálnemu počtu výbojov - od 250 do 1200 cyklov. Neodporúča sa používať autobatériu kvôli tomu, že nevydržia ani úplné 100 výbojov batérie, čo znamená, že sa rýchlejšie zlikviduje a vyžaduje výmenu.
2. Veľkosť rotora je 1,5 až 2 m.
3. Kovový sud alebo objemový vedro na výrobu lopatiek.
4. Dve relé - na nabíjanie batérie a na nabíjanie lampy (bežná žiarovka, napájanie od 25 do 150 wattov - ukáže sa, že generátor veternej energie funguje správne).
5. Prenos dát.
6. Voltmeter.
7. Pripojovacia skrinka
8. Zdvíhacia plošina do 10 m (napríklad kovová rúra alebo PVC rúrka s priemerom nie menej ako 160 mm, určená na čistenie odpadových vôd alebo tlakové potrubie. Rúry na jednoduchú kanalizáciu nebudú fungovať, pretože sú príliš tenké a krehké).
9. Drôtené drôty (2-3 jadrá) s prierezom najmenej 4 mm?
10. Skrutky M6, zodpovedajúce matice a podložky v množstve 4 ks.
11. Nerezový drôt s priemerom 0,5 až 1 cm.

Nástroje budú vyžadovať rôzne kľúče, vrták, skrutkovač a drôty.

Vytvorenie a inštalácia veterného generátora

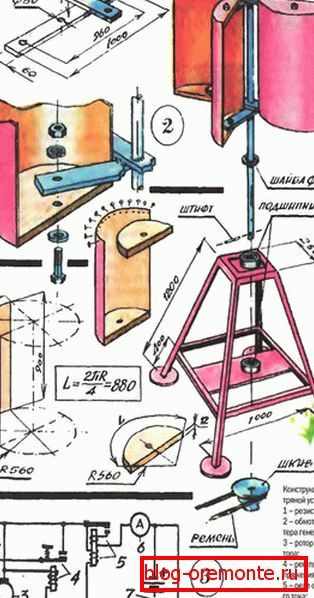

1. Pôvodne bolo potrebné vytvoriť rotačný typ veterného generátora. Priemer rotora priamo závisí od priemernej rýchlosti vetra v priebehu roka. Rotor je valcovitá konštrukcia, ktorej čepele vyzerajú ako úseky v oblúku. Na výrobu použitého plechu, zakriveného vo forme oblúka. Čepele sú pripevnené k hornému a spodnému kotúču pomocou nitov a rohov. Na spodný disk je potrebné pripevniť prírubu. Je určený na pripevnenie lopatiek k rotoru.
2. Je potrebné vziať kbelík, označiť ho ceruzkou na 4 kusy, starostlivo vystrihnúť na koniec. V spodnej časti pripravte otvory pre skrutky tak, aby os generátora bola zreteľne v strede spodku vedra. Vyrobené zo stien lopaty lopaty je potrebné ohýbať v požadovanom uhle - v závislosti na smere a intenzite vetra. Čím väčší je ohýbanie lopatiek, tým väčšia je rýchlosť otáčania zariadenia, avšak zariadenie môže zlyhať rýchlejšie.
3. Potom musí byť modifikovaná lopatka, a to jej dno, pripojená k kladke pomocou skrutiek. Miestne pripojenie sa musí zvoliť veľmi opatrne - nevhodná montáž bude mať za následok potrebu neustáleho nastavovania polohy lopatiek a nastavenia otáčania, čo je ťažké urobiť na vetrom generátore, ktorý je už na stožiari inštalovaný.
4. Dráty sa musia pripojiť k generátoru. Ak nie je drôt viacfarebný, je žiaduce označiť umiestnenie drôtov a ich označenie viacfarebnými štítkami.
5. Po pripojení drôtov k generátoru zostavte obvod v rozvodnej skrini. Takto pripravený generátor by mal byť pripojený k stožiaru, po ktorom by mali byť drôty pripevnené k generátoru aj k stožiaru. Generátor musí byť pripojený k okruhu a potom k batérii. Záťaž musí byť pripojená pomocou drôtov s prierezom najmenej 4 mm ?.

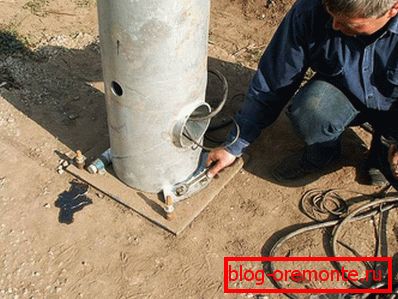

Inštalácia stožiarov

Stožiar veternej turbíny musí byť starostlivo zaistený. Za týmto účelom pripravte otvor v zemi o niečo väčší ako priemer stožiara. Hĺbka otvoru by mala byť minimálne 50 cm. Na spodku vrstvy s dĺžkou 10 cm položte vankúš so štrkovým pieskom a je potrebné ho opatrne utiahnuť a rozliať vodou. Potom sa cementová malta naleje do otvoru o 10 cm, je potrebné doň namontovať stožiar a na jeho upevnenie vyplniť dieru betónom s maltou až do konca.

V prípade, že je potrebné zvýšiť účinnosť veterného generátora, mali by ste zvýšiť dĺžku stožiara o 30%. Vysoký stožiar umožňuje nielen zvýšiť množstvo veternej energie, ale aj eliminovať rušenie vetra vo forme budov alebo stromov.

Video: пропеллерный ветрогенератор

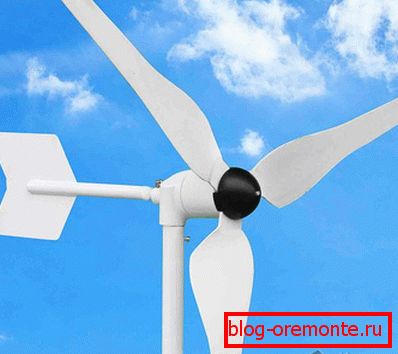

A toto je príklad vrtuľového veterného mlyna, ktorý dáva:
