Ako pripojiť vodiče v rozvodnej skrini

Žiadny elektrický obvod sa nedá robiť bez pripojenia, rozvetvovacích drôtov alebo káblov. Toto je špeciálna políčka. Nachádza sa pod stropom a je okrúhlym alebo štvorcovým boxom vyrobeným z polymérového materiálu.

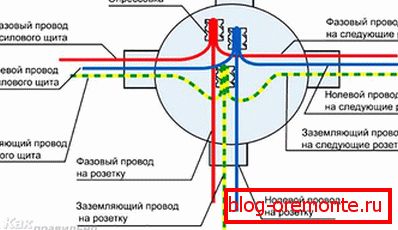

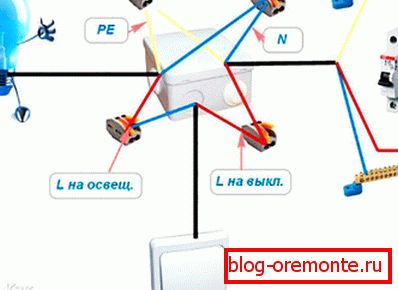

V tomto článku opíšeme, ako správne vytvoriť pripojenia, ukážeme diagramy, fotografie a video pokyny.

Prečo používať spojnicu

Existujú prípady, kedy inštalácia elektrického vedenia zanedbáva inštaláciu takýchto rozvádzačov, vzhľadom na to, že je to len strata času, pretože krabica musí byť najprv nainštalovaná, potom musí byť pripojená k nej, čo povedie k ďalším ťažkostiam. Je to jednoduchšie len urobiť zákrut, izolovať a otrepať stenu. Ale tu musíte premýšľať trochu dopredu, pretože v tomto prípade chýbajú dôležité body:

• Žiadny voľný prístup k drôtom. Napríklad, ak zásuvka nefunguje vo vašej miestnosti alebo svetlo zmizlo a po kontrole sa ukázalo, že problémom je neprítomnosť napätia. Ako urobiť šek? Úplne očistite povrch? Odstrihnite tapetu, omietku, aby ste sa dostali k zákrutu? Tým sa zničí vaša oprava.
• Ak chcete nainštalovať ďalšiu zásuvku. Nie je vždy vhodné ho pripojiť a položiť drôty z predtým inštalovanej zásuvky. Vďaka spojnici môžete ľahko vytvoriť nové spojenia.
• V regulačnom dokumente OES sa uvádza, že "miesta pripojenia a pobočky by mali byť k dispozícii na kontrolu a opravu," preto nie je možné zabudnúť na inštaláciu takéhoto distribútora.
• Neprítomnosť takýchto distribútorov je v rozpore s normami požiarnej bezpečnosti.

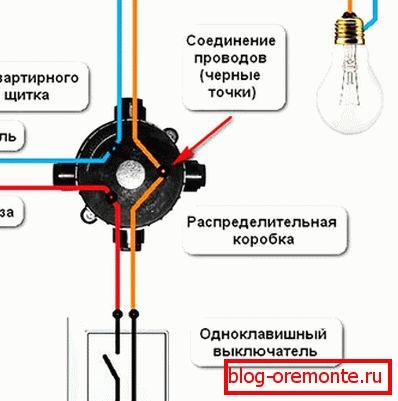

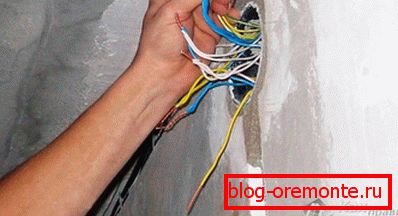

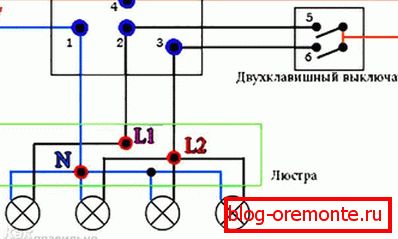

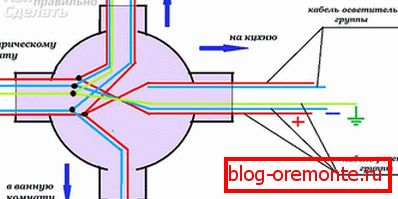

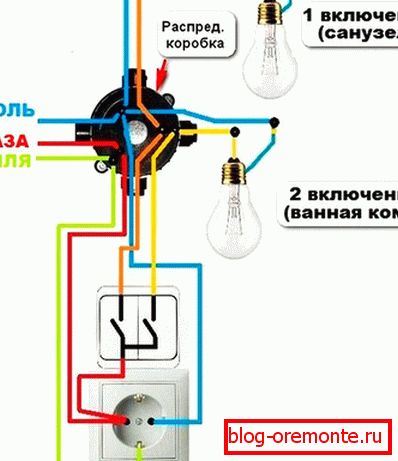

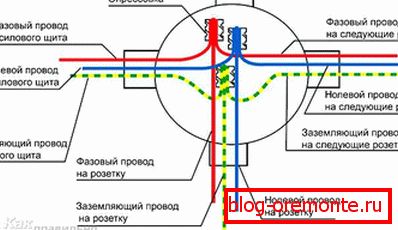

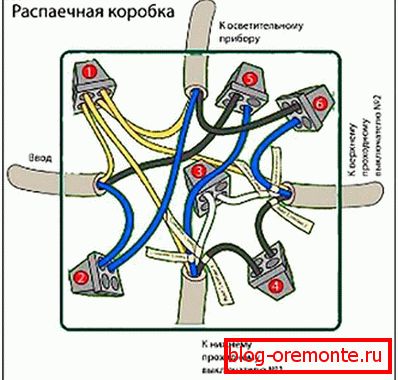

Ako vidíte, rozdeľovacie pole hrá dôležitú úlohu. Ale jeho inštalácia je len začiatok. Zostáva pripojiť všetky káble v ňom. Aký je najlepší spôsob, ako to urobiť? Poďme sa pozrieť na niektoré spôsoby.

Druhy zlúčenín

Aký je problém pri pripájaní drôtov? Uistite sa, že dobrý kontakt prežil spolu, aby sa reťaz neprelomila a neexistuje riziko skratu. Aby ste to mohli zaistiť, môžete konať niekoľkými spôsobmi:

1. Krútenie.
2. Testovanie tlaku.
3. zváranie.
4. Spájkovačka.
5. Použitie skrutkových koncoviek.
6. Skrutkované spojenia.
7. Samočinné svorky.

To sú osvedčené metódy v priebehu rokov, ktoré môžete použiť na zaistenie spoľahlivého kontaktu. Pozrime sa na každú z nich. Naučíte sa správne pripojiť káble k ľubovoľnej z týchto možností.

stranding

Takéto zakrútenie v krabici je oficiálne zakázané. V siedmom vydaní regulačného dokumentu EMP kapitoly 2 bodu 2.1 / 21 sú uvedené všetky typy prípustných pripojení, ktoré však nie sú skrútené. A to nie je prekvapujúce, pretože takýto kontakt je citlivý na impulzný prúd a má veľký kontaktný odpor. Po čase sa kontakt zhorší a práve sa vyhorel. Vzhľadom na skutočnosť, že kontaktná plocha je malá, s ťažkým zaťažením dochádza k zahrievaniu a kontakt je ďalej oslabený.

Neodporúča sa používať tento typ pripojenia napriek tomu, že niektorí majstri stále používajú tento typ pripojenia. Ak vyberiete zvrat, všetka zodpovednosť padne na vás.

Táto možnosť je zvolená z dôvodu jej jednoduchosti. Stačí stačiť 10-20 mm izolácie a navzájom sa navlečiť drôty pomocou klieští. Tak aj naši otcovia a pradědečky. Takéto spojenie je však často nespoľahlivé, najmä ak sa používa hliníkové jadro.

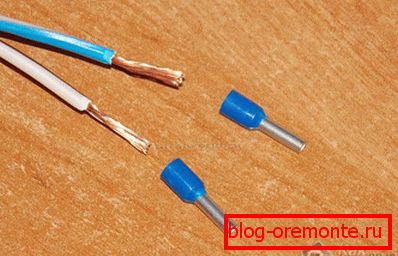

Krimpovacie spojky

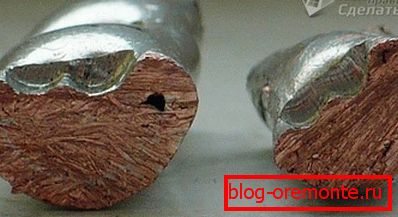

Spoľahlivá metóda, pre ktorú potrebujete zakúpiť spojovací obal. Musíte ju vyzdvihnúť na základe priemeru pripojeného lúča. V závislosti od pripájaných káblov sa vyberie materiál samotného puzdra. Pri medených drôtoch by mala byť objímka medená, pre hliník - hliník. Aby bolo pripojenie spoľahlivé, objímka je stlačená špeciálnym nástrojom nazývaným kliešťové kliešte. Táto technológia je pomerne účinná a spolu s inými metódami je v normatívnych dokumentoch.

Ak sa chcete pripojiť týmto spôsobom, potrebujete:

1. Odstráňte izoláciu vzhľadom na dĺžku objímky.
2. Zapojte drôty do zväzku a vložte ich do objímky.
3. Stlačte kliešte pomocou lisovacích kliešťov
4. Izolajte miesto zákrmu zmršťovacou alebo izolačnou páskou.

V tejto práci sa neodporúča používať kliešte, pretože spojenie nebude dostatočne spoľahlivé. Je omnoho lepšie kupovať tlačové kliešte alebo si ich požičať od dobrých susedov.

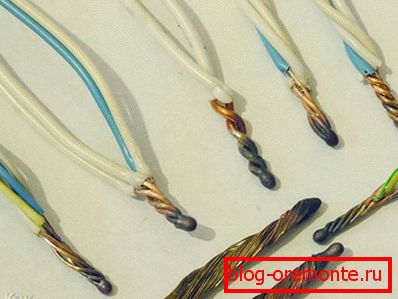

zváranie

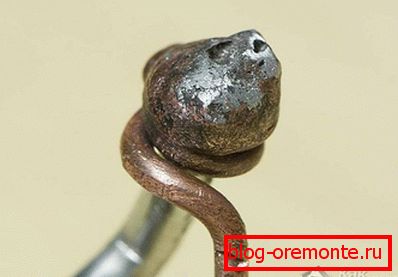

Táto metóda sa dá nazvať najspoľahlivejšou a bezpečnejšou, pretože drôty sú spojené fúziou a stávajú sa jedným. Vzhľadom na to, že zváranie nebude oxidovať, časom sa tento kontakt nebude oslabovať. Ale s cieľom vykonať takú prácu budete potrebovať zručnosti na prácu so zariadením na zváranie.

Okrem zručností musíte pripraviť:

• 24 V zvárací stroj s kapacitou viac ako 1 kW;
• rukavice na zváranie na ochranu pokožky;
• okuliare alebo masku na zváranie;
• brúsny papier na odstraňovanie drôtov;
• kancelársky nôž na odstraňovanie izolácie;
• uhlíková elektróda;
• toku, v dôsledku čoho bude tavenina chránená pred vystavením vzduchu.

Po tom, čo sú všetky nástroje a materiály pripravené, zostáva len robiť zváranie, čo nie je ťažké. Prácu je možné rozdeliť na niekoľko krokov:

1. Odstráňte izoláciu pri 60-80 mm a pískujte pomocou brúsneho papiera. Žily by mali svietiť.
2. Pripojte drôty skrúcaním a navíjajte jeden nad druhým tak, aby boli konce navzájom vyrovnané. Odporúča sa urobiť dĺžku najmenej 50 mm.
3. Naliate tok do výrezu vašej elektródy.
4. Vložte "hmotnosť" zariadenia na holý drôt, zapnite zváraciu jednotku a stlačte elektródu na hornú časť zákrutu.
5. Držte elektródu, kým sa nevytvorí guľôčka, nazývaná kontaktným bodom. Zvyčajne trvá 1-3 sekundy.
6. Zostáva vyčistiť miesto toku a izolovať miesto zvárania zmršťovacou hadicou alebo pásikom.

Tento typ zmesi bude trvať dlho. V niektorých zo starých Chruščov takéto zváranie trvalo 50 rokov a stabilne vykonávalo svoju funkciu.

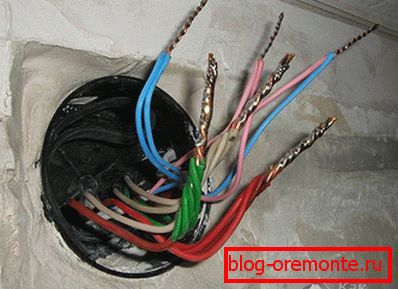

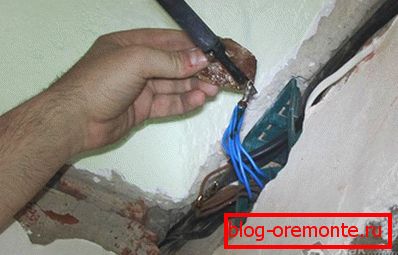

Spájkovačka

Metóda je veľmi podobná metóde zvárania, iba v tomto prípade sú drôty spojené pomocou spájky. Pre tieto práce budete potrebovať spájkovačku. Pre prácu budete potrebovať:

• spájkovačka;
• jemný brúsny papier;
• kaniфоль (flétna);
• kefa na nanášanie kolofónie;
• pájka z cínu a olova.

Postup je rovnaký ako pri zváraní:

1. Odizolovanie izolácie a odstraňovanie brúsneho papiera.
2. Krútenie.
3. Použitie toku.
4. Priame spájkovanie. Spájkovadlo roztaví spájku, ktorá musí prúdiť do samotného zákrutu, pevne spojiť drôty k sebe.

Často je to metóda spájka medené drôty, ale ak si kúpite špeciálnu pájku pre spájkovanie hliníka, potom môžete tiež spájku medi z hliníka.

Spájkovanie je pomerne spoľahlivé, ale neodporúča sa na miestach, kde môže dôjsť k silnému teplu. Navyše pri mechanickom pôsobení môže spojenie oslabiť.

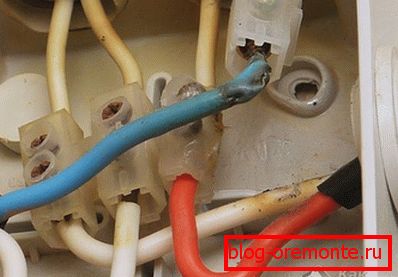

Použitie skrutkových koncoviek

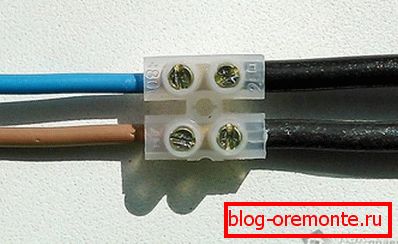

Táto metóda je rýchla, jednoduchá a efektívna. A čo je najdôležitejšie, rozdielne kovy môžu byť kombinované s takými sponami. Napríklad, ak potrebujete pripojiť hliníkové a medené vodiče, ktoré sú samy o sebe známe ako kontraindikované. Tieto klipy sú veľmi jednoduché a kompaktné a ich hodnota vás môže prekvapiť.

Pre pripojenie drôtov pomocou klipov musíte vykonať iba 2 kroky:

1. Odstráňte 5 mm izolácie.
2. Vložte do svoriek a utiahnite skrutku.

To je všetko, ako vidíte, všetko je veľmi jednoduché a rýchle. Je dôležité ovládať iba silu, ktorou sa upínajú. Veľké utiahnutie skrutky môže poškodiť drôty. Zvlášť je potrebné dávať pozor pri práci s hliníkovými drôtmi.

Jedinou nevýhodou skrutkového spoja je to, že pri práci s viacžilovým káblom musí byť zvlnené špeciálnou dýzou, aby sa zabezpečil normálny kontakt a celistvosť drôtu.

Skrutkované spojenia

Takéto spojenie je dosť spoľahlivé, ale ťažkopádne. Pre moderné rozvodné krabice nebude fungovať kvôli svojej veľkosti, ale pre veľké krabice v starom štýle - to je správne. Táto metóda môže kombinovať homogénne aj rozdielne kovy. Práca sa vykonáva takto:

1. Na skrutku je vložená oceľová podložka.
2. Izolácia je odstránená z vodičov a sú vytvorené vo forme krúžku.
3. Prvý krúžok je vložený na skrutku.
4. Potom na tahu je ďalšia oceľová podložka, ktorá je umiestnená na skrutke po prvej.
5. Zhora kladie na druhý pripájací drôt.
6. Celý tento "sendvič" je upnutý maticou.
7. Nakoniec musí byť všetko izolované.

Práve tento dizajn spôsobuje, že kontakt je objemný. Ak potrebujete pripojiť niekoľko párov káblov, táto možnosť nebude najlepšia.

Samočinné svorky

Táto metóda sa dá nazvať najmodernejšou, populárnejšou a ľahko použiteľnou. Všetko, čo potrebujete, je zakúpiť špeciálne terminály v obchode. Na týchto termináloch je špeciálna pasta, ktorá zabraňuje oxidácii kovov. Kvôli tomu môžu byť do týchto zlúčenín vložené rôzne kovy.

Úloha je nasledujúca:

1. Z každého drôtu sa odstráni 10 mm izolácie.
2. Páka, ktorá sa nachádza na spone, stúpa.
3. Do konektora sú vložené vodiče.
4. Páka sa spustí do svojej pôvodnej polohy.

Ak vaše klipy nemajú páky, musia byť vložené skôr, ako sa terminál zaistí.

Považovali sme za najspoľahlivejšie metódy, pomocou ktorých môžete pripojiť drôty v krabici. Ide o veľmi dôležitú etapu elektrických prác, keďže 70% chýb v práci je práve v zlom spojení vodičov. Ale ak ste aj bez skúseností s podobnými prácami použijete metódy opísané v tomto článku, môžete ľahko robiť všetko podľa požiadaviek noriem. Ale ktorá z týchto metód na výber závisí od vašich schopností a túžob.

video

Toto video ukazuje, ako pripojiť spojovací box:

Naučíte sa všetko o krimpovaní drôtov alebo o zalomení špičiek z materiálu poskytnutého v tomto videu:
