Ako pripojiť rcd

Ak máte v apartmáne veľké množstvo domácich spotrebičov, vždy by ste mali nainštalovať zariadenie, napríklad RCD. V opačnom prípade budú všetky zariadenia vystavené veľkej hrozbe. V článku sa pozrieme na to, ako správne pripojiť takéto zariadenie a automatické v byte a súkromnom dome, ukážeme diagramy, fotografické a video pokyny.

Prečo potrebujete

Inštalácia takýchto zariadení je potrebná z niekoľkých dôvodov. Hlavne bol navrhnutý na ochranu. Prečo? Po prvé, RCD chráni ľudí pred úrazom elektrickým prúdom, najmä v prípadoch porúch v elektrickej inštalácii. Po druhé prístroj spustí a vypne prúd kvôli náhodnému alebo nesprávnemu kontaktu s vodivými časťami elektrickej inštalácie v prípade úniku prúdu. A po tretie, je zabránené zapáleniu elektrického vedenia v prípade skratu. Ako je zrejmé z vyššie uvedeného, ​​tento automat v skutočnosti vykonáva dôležitú funkciu.

Dnes je možné splniť diferenciálne automatické stroje, ktoré pozostávajú z prepojenia automatického spínača a UZO. Ich výhodou je, že zaberajú menej priestoru v paneli. Vo všetkých prípadoch by sa pri pripájaní všetkých kontaktných spojov nemalo dostať zhora, ale iba zhora. Jedným z dôvodov je viac estetický. Ale existuje oveľa závažnejší dôvod. Skutočnosť, že RCD je schopný znížiť účinnosť práce všetkých predmetov pre domácnosť. Navyše, počas opravy nebude elektrikár zmätený a nebude musieť študovať zložité, zložité schémy. Takže teraz je čas zvážiť možnosti pripojenia.

Metódy pripojenia

K dispozícii sú štyri možnosti pripojenia:

1. Bipolárne pripojenie k jednofázovej sieti.
2. Pripojenie štvorpólových do trojfázovej siete pomocou neutrálnej.
3. Pripojenie štvorpólového na trojfázovú sieť bez použitia neutrálnej siete.
4. Pripojenie štvorpólových jednofázových sietí.

Zvážte každý prípad zvlášť.

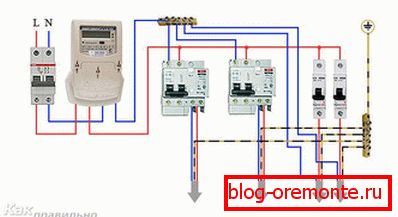

Pripojenie bipolárneho RCD do jednofázovej siete

Spomedzi všetkých uvedených spôsobov pripojenia je to asi najbežnejší systém. Pri pripojení nie sú žiadne zložité zákruty. Okrem toho môže byť takéto zariadenie pripojené nezávisle. Aby ste to urobili, na puzdre alebo v pasi je potrebné presne zistiť, kde je neutrál alebo nula umiestnená na stroji, rovnako ako fáza. Zvyčajne sú na automate uvedené také značky 1,2 a N. 1 - znamená vstupný fázový vodič, 2 - výstupný fázový vodič a N označuje nulu alebo neutrál.

Jednou z hlavných podmienok pre pripojenie takéhoto RCD je to, že je inštalovaný vo všetkých prípadoch po ističi! Táto požiadavka umožňuje chrániť merač pred nárastom prúdu.

Vyskytli sa prípady, kedy zariadenie zlyhalo. Prečo? Ide o to, že prešiel prúd, ktorý prekračuje jeho nominálny prevádzkový prúd. Aby ste tomu zabránili vo svojom prípade, zakúpte zariadenie čo najviac s veľkým menovitým prevádzkovým prúdom. Okrem toho je pri pripojení dôležité dodržiavať správnu postupnosť. V opačnom prípade môžu vzniknúť problémy počas jeho prevádzky. Napríklad, ak pri pripojení na pripojenie nulových svoriek s fázou, zariadenie okamžite zlyhá.

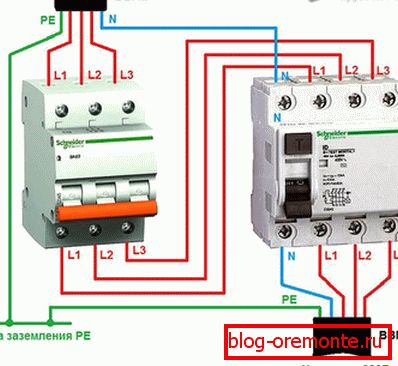

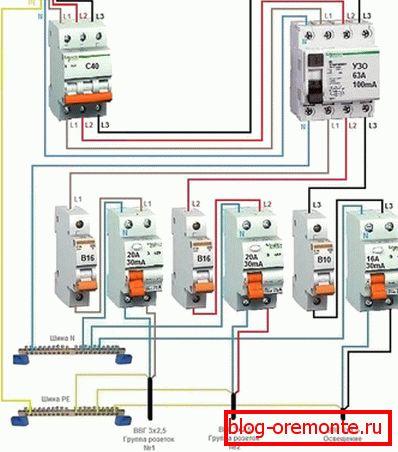

Pripojenie štvorpólového RCD do trojfázovej siete pomocou neutrálnej

Táto metóda pripojenia je tiež celkom bežná. Princíp jeho pripojenia sa prakticky nelíši od jednej fázy siete. Iba v tomto prípade je namontovaný štvorpólový RCD. Má štyri prichádzajúce drôty, ktoré sú na stroji označené A, B, C a nula (N). Spravidla je schéma zapojenia uvedená na telese stroja. Jediný rozdiel môže byť, že na štvorpólovom zariadení môže byť nula na druhej strane. Najdôležitejšie je správne pripojenie výstupov a vstupov.

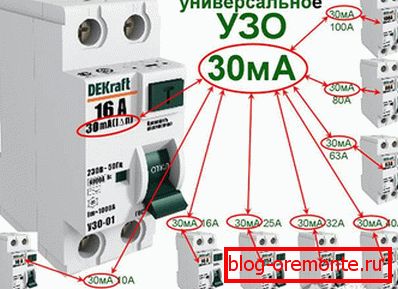

Tieto RCD sa používajú na ochranu pred požiarmi elektrického vedenia pri vysokých únikových prúdoch. Ak ho používate na ochranu pred úrazom elektrickým prúdom, odporúča sa použiť bod netesnosti od 10 do 30 mA.

Pre samotnú ochranu zariadenia je pred ním umiestnený automatický spínač.

Najlepšie je pripojiť jednofázové siete cez nulovú prípojnicu, ktorá je namontovaná priamo na lište DIN na štít.

Aj pri pripájaní je mimoriadne dôležité dodržiavať farebné označenie drôtu, ako aj pripojenie neutrálnych a fázových vodičov.

Pripojenie štvorpólového RCD do trojfázovej siete bez použitia neutrálnej

Táto schéma sa vo väčšine prípadov používa na pripojenie trojfázových elektromotorov. Automat ho odpojí od siete, akonáhle dôjde k malému skratu vinutia. Na pripojenie trojfázového motora sú potrebné tri fázy napájacieho napätia, konkrétne A, B a C. Je tiež potrebný ochranný vodič PE, ktorý bude slúžiť ako uzemnenie krytu. V dôsledku toho nemá zmysel získať päťžilový drôt, ale stačia štyri drôty.

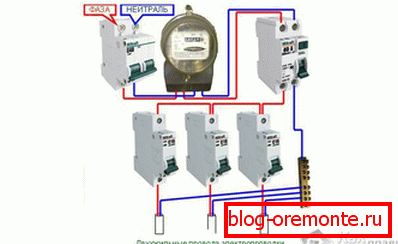

Pripojenie štvorpólového RCD do jednofázovej siete

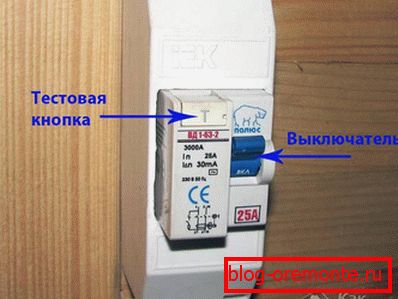

Toto použitie sa dá nazvať iracionálne a účelné. Avšak v niektorých prípadoch je to jediné správne rozhodnutie. Napríklad, ak v budúcnosti plánujete rozšíriť elektrické vedenie, preniesť ho do trojfázovej siete alebo pridať niekoľko jednofázových sietí. Okrem toho sa takáto schéma používa v prípadoch dočasného používania núdzovej výmeny chybného bipolárneho RCD. Spojenie je veľmi jednoduché. Za týmto účelom je nula a fáza pripojená na príslušný terminál. V tomto prípade je pripojenie fázového vodiča ku svorke vykonané iba vtedy, keď je súčasne pripojené tlačidlo "Test". Takýto terminál sa nachádza v blízkosti nuly.

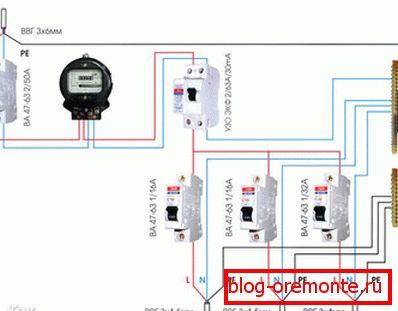

Pripojenie v byte av súkromnom dome

Schéma pripojenia v byte sa vykonáva iba na jednofázovej sieti. Z tohto dôvodu sa spojenie uskutočňuje v nasledujúcom poradí:

1. Úvodný stroj.
2. Elektromer.
3. WHO 30 mA.
4. Elektrické vedenie v byte.

Ak máte spotrebič elektrickej energie vo svojom apartmáne, napríklad práčku alebo elektrickú rúru, odporúča sa navyše pripojiť ochranné zariadenie k RCD.

Pokiaľ ide o pripojenie stroja do súkromného domu, postupnosť spojenia je nasledovná:

1. Úvodný stroj.
2. Elektromer.
3. Automatické od 100 do 300 mA, výber sa uskutočňuje v závislosti od množstva prúdu spotrebovaného všetkými domácimi spotrebičmi.
4. Automatický stroj pre individuálnu spotrebu prúdu. Typicky sa používa 10 až 30 mA.

Preto sme s vami preskúmali niektoré vlastnosti a rozdiely v súvislosti s pripojením RCD za určitých okolností. A čo je najdôležitejšie, pamätajte, že ak nemáte nejakú predstavu o tomto systéme, potom je lepšie, aby ste nepokúšali experimentovať.

video

Niekoľko slov o typických chybách pri pripojení k RCD:

režimy

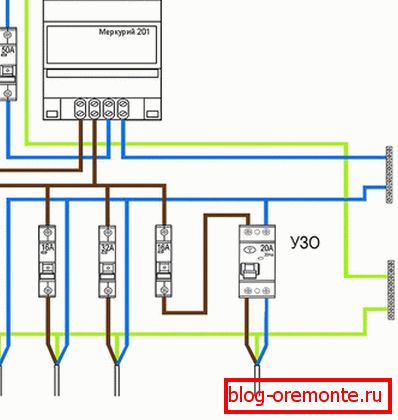

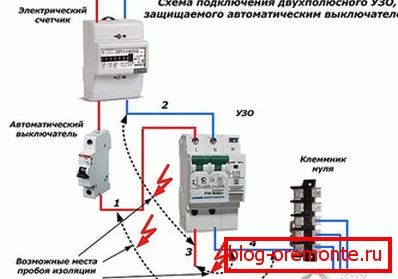

Aby ste správne nainštalovali RCD, pozývame vás, aby ste sa oboznámili s niektorými diagrammi svojho pripojenia:
