Montáž zavieracieho zariadenia na vonkajšie a vnútorné časti

Uzávery sú zariadenia na automatické zatváranie dverí, ktoré sa používajú v obytných a priemyselných budovách, ktoré vykonávajú svoju prácu bez povšimnutia a majú správnu inštaláciu a údržbu.

Pri inštalácii mimo miestnosti by sa mali brať do úvahy klimatické podmienky, ktoré neovplyvňujú dvere vo vnútri miestnosti. Vonkajšie používané uzávery sa zvyčajne počítajú s menšou hmotnosťou a neškodnými prevádzkovými podmienkami. Ako inštalovať dvere bližšie, vyzýva článok.

Typy uzáverov

Pred inštaláciou dverí bližšie by ste sa mali oboznámiť s ich odrodami.

Hlavné typy konštrukcií podľa spôsobu inštalácie sú uvedené v tabuľke:

Bližší typ	Špeciálne funkcie
	Prístroj je namontovaný na hornej strane rámu dverí.

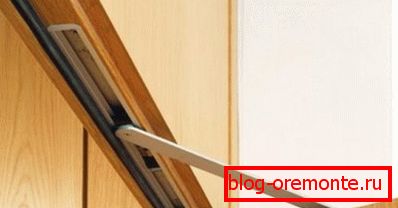

	Vopred sa montuje pri opravách miestnosti. V opačnom prípade po dokončení práce nebude možné inštalovať dvere bližšie s vašimi vlastnými rukami.
	Toto je najkomplexnejší typ produktu, ktorý vyžaduje dostatok skúseností na inštaláciu. Často sú k výrobku pripojené podrobné pokyny na inštaláciu zavieracieho zariadenia. Jeho dodržiavanie problémov bude menej.

Výber bližšieho dverí

Tip: Zvoľte hnací mechanizmus, vzhľadom na veľkosť a hmotnosť dverí.

Hlavné pravidlá pre výber štruktúry sú:

• Stanoví sa hmotnosť dverného krídla. S rastúcou hmotnosťou sa výkon zariadenia zvyšuje;
• Pri príliš ťažkých plátnoch je možné inštalovať dverové uzávery na viacerých dverách, ale pri dodržaní ich synchrónneho chodu;
• Správna činnosť mechanizmu s šírkou krídla brány viac ako 1,6 metra nie je zaručená;
• Dávajte pozor na rýchlosť zabrzdenia a zatvárania dverí, ktorá je určená vizuálne;
• Otváranie brzdenia. Táto funkcia je potrebná na ochranu dverí pred poškodením, keď zasiahne stenu.
• Zablokovanie dverí v otvorenej polohe;
• Oneskorené zatvorenie. Táto funkcia umožňuje voľne prejsť, keď potrebujete držať dvere.

Pri kombinácii viacerých funkcií sa cena výrobku zvyšuje.

Možnosti montáže mechanizmu

V závislosti od dizajnu sa používajú rôzne možnosti upevnenia uzáverov. Napríklad mechanizmy s posuvnými kanálmi alebo s pákami môžu byť upevnené zvnútra a zvonku dverovej konštrukcie vnútri miestnosti.

Tip: Z dôvodu negatívneho vplyvu teplotných výkyvov neumiestňujte prístroj na vonkajšiu stranu vstupných dverí.

Hladkosť jazdy páky je zabezpečená ovládaním pružiny s premenlivým tokom motorového oleja do jednej dutiny a potom do inej dutiny. V chladnom počasí olej získava vyššiu viskozitu a stáva sa hustší a v teple sa naopak stáva tekutým.

V dôsledku výkyvov teploty by sa nastavovanie zariadenia malo vykonávať častejšie, ako udáva výrobca. To spôsobí zníženie pracovného zdroja systému.

V tomto prípade je vybraný jeden z troch mechanizmov pre montáž mechanizmu:

• Štandardná inštalácia. V tomto prípade sa fixácia hlavného pracovného tela uskutočňuje na plátne. Páka je pripevnená ku krabici dverí prekladu;
• V hornej schéme je mechanizmus upevnený na preklade alebo hornom nosníku škatule a páková pätka je pripevnená k krídlu dverí;
• Rovnako ako v štandardnej verzii sa vykonáva paralelné usporiadanie, ale páka nie je pripevnená kolmo, ale paralelne na montážnom rohu.

Bližšia schéma inštalácie двери зависит от варианта размещения петель или направления перемещения полотна при его открывании/закрывании. При открывании двери «на себя», монтаж механизма осуществляется по стандартной схеме на полотно, а рычаг фиксируется к брусу коробки. Вариант «от себя» предполагает верхнее крепление доводчика к притолоке, а фиксация рычага выполняется на полотне.

Existujú aj neštandardné prípady, napríklad s nedostatočnou výškou otvárania dverí. Z takejto štrukturálne komplexnej situácie môžete použiť montážne dosky a rohy.

Dvere bližšie v podobných prípadoch sa inštalujú podľa paralelnej schémy jedným z dvoch spôsobov:

• páka je pripevnená paralelne, pričom jej pätka pripevňuje k montážnej konzole, ktorá je pripevnená na krabici;
• hlavné teleso mechanizmu sa pripevní na nosník krabice pomocou špeciálnej montážnej dosky.

Tip: Nepoužívajte zatvárač dverí ako obmedzovač pre otváranie dverí. Na to existujú zastávky.

Schéma a pravidlá štandardnej a vrchnej montáže

Hlavné pravidlá montáže sú:

• Správna voľba modelu bližšie, berúc do úvahy hmotnosť a šírku existujúcich dverí. Pre úľavu môžete použiť európsku štandardnú tabuľku - EN 1154.
• Napríklad pri dverách s šírkou do 75 cm a s hmotnosťou do 20 kg stačí použiť triedu EN-1 bližšie s parametrami 85 cm a 40 kg, mali by ste si kúpiť EN-2.
•  Trieda mechanizmu je uvedená v technickej dokumentácii. Pri ťažkých dverách, pri absencii prístroja potrebných parametrov, môžete nainštalovať dva uzávery, rovnomerne rozložiť zaťaženie;
• Uistite sa, že je k dispozícii inštalácia zvoleného mechanizmu.
• Po inštalácii sa zavírač brány nezastaví proti stenu alebo akémukoľvek nábytku;
• Zvárač a páčka musia byť inštalované na rovnom povrchu.

Ako inštalovať dvere bližšie, video ukazuje so všetkými nuansy.

Montážny algoritmus horného bránového dverí je nasledujúci:

• Výber miesta inštalácie zatvárača dverí s prihliadnutím na smer otvárania dverí, Pri otvorení dverí "na seba" je puzdro na prístroj namontované v hornej časti krídla brány zo strany kĺbu; "Od seba" - telo je pripevnené k rámu dverí a páka k krídlu dverí. Pri použití tej istej technológie sú uzatvárače uzavreté bez ohľadu na typ ich ťahového kanála alebo páky;
• Pripojte schému zapojenia v mierke 1: 1, k bližšiemu zatváraniu dverí, ku krídlu dverí a k dverám dverí. Značkami jadra papiera sú označené vŕtanie otvorov. Schéma musí byť použitá podľa zvoleného typu inštalácie.
• Vyvrtané v krabici a otvory v dverách s požadovaným priemerom, Pri výrobe dverí z kovu s malou hrúbkou alebo hliníkovým profilom by ste mali používať špeciálne prvky na pripevnenie alebo bonki, ktoré zabránia deformácii kovu na mieste upevňovacích častí;
• Skrutky cez vyvŕtané otvory upevňujú konštrukciu karosérie a pätku alebo roštovú lištu, Kontrast páky je pripevnený k telu bližšieho pomocou skrutky, páčka v kolene je pripojená.
• Označte a nastavte bližšie.
• Nastaviteľná kolenná páka takže je šikmý pri 90 °? do roviny brány, ako na fotografii;
• Sila zatvárania dverí je nastavená, Zároveň sa otvárajú dvere, rýchlosť zatvárania sa odhaduje a pomocou nastavovacích skrutiek sa nastaví na požadovanú hodnotu;
• Nastaviteľná rýchlosť zatvárania dverí;

Pri nastavovaní zariadenia v režime "dokhlop" je potrebné jasne nastaviť silu a rýchlosť zatvárania dverí v dvoch zónach: v rozsahu 180 °? až 15? a od 15? na 0?. V koncovej zóne by mala byť rýchlosť a sila trochu väčšia, aby dvere mohli správne zabrzdiť, ale malo by sa zabrániť veľkým rozdielom v rýchlostiach;

• Pri nastavovaní nie je možné skrutky odskrutkovať do značnej miery, aby sa predišlo odtlakovaniu bližšieho telesa a úniku oleja, čo povedie k poruche zariadenia.

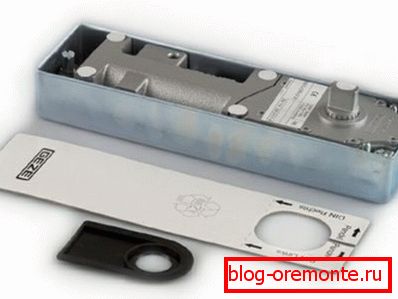

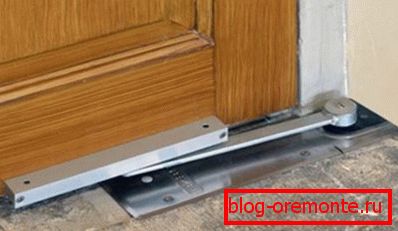

Postup inštalácie podlahového bližšieho

Vonkajšia dverová búdka s rukami dverí umožňuje otváranie dverí pravou a ľavou verandou a výkyvné dvere.

Dvere sú zavesené na špeciálnych závesoch. V takom prípade bude mať dno dvojitú funkciu: ako záves dverí a páka, jeden z jeho koncov je spojený s výstupným hriadeľom zariadenia, druhý je namontovaný na krídle dverí.

Postup inštalácie zavieracieho zariadenia obsahuje:

• Šablóna značkovacej lepenky.
• Pod dvere sa nachádza dno na strane závesu.
• Pri označovaní šablóny je umiestnená tak, že os mechanizmu bola s výčnelkom na jednej zvislej polohe a horná hrana zahĺbenia sa dostala pod box a dvere o 3 mm.
• Pri označovaní drážky pre dvere kyvadla je potrebné umiestniť šablónu rovnobežnú a symetrickú s krídlom dverí.
• Výklenok v drevenej podlahe je dutý do hĺbky 6 cm. V betónovej dlažbe je potrebné použiť elektromechanické frézy.
• Bližšie puzdro je vložené do vybrania. Priestor medzi skriňou a stenami vybrania je naplnený cementovou maltou alebo jej náhradami.
• Po stuhnutí roztoku môžete nainštalovať bližšie.
• Puzdro bližšieho je umiestnené v puzdre a je vopred upevnené skrutkami.
• Upevnený horný záves pre dvere. Vertikálna plumbová línia prechádzajúca cez jej stredový otvor by mala ukazovať kužeľovitým hrotom stred výstupného hriadeľa konštrukcie.
• Pri montáži horného závesu možno nastaviť možné malé odchýlky posunutím zatvárača dverí vo vnútri skrinky na 10 mm.
• Ak chcete posunúť bližšie telo, je potrebné uvoľniť skrutky na protiľahlej strane skrutiek umiestnených v blízkosti výstupného hriadeľa.
• Aby sa telu dala požadovaná poloha vo vzťahu k hornému závesu, skontroluje sa jeho rovnobežnosť s krídlom brány. Na toto nastavenie sa používajú štyri skrutky, dve na každej strane bližšieho telesa. Po dokončení montáže sú upevňovacie skrutky utiahnuté.
• Na výstupný hriadeľ konštrukcie je umiestnený ochranný štít proti prachu a na závesoch je zavesený krídlo brány.
• Skrutka nastaví požadovanú rýchlosť zatvárania krídla brány. Keď otočíte hlavu v smere hodinových ručičiek, zatváranie dverí sa spomaľuje a proti nemu sa zrýchľuje.
• Dekoratívny ochranný kryt je pripevnený.

Schéma vlastného inštalácie

Ak majú dvere neštandardné rozmery alebo veľkú hmotnosť, používa sa neštandardné usporiadanie zavieracieho zariadenia. Za týmto účelom nainštalujte ďalšie montážne lišty alebo rohy. Ich dizajn je v každom prípade vyvinutý na mieste, berúc do úvahy všetky nuansy.

Pri neštandardnej inštalácii môžete použiť nasledujúce možnosti:

• Ak nie je možné upevniť páčku k rámu dverí, priloží sa ďalší montážny uhol a skrutky sa upevnia vo vodorovnej rovine. Páka je pripevnená k rohu zvnútra;
• Na rohu sa nastaví bližšie zavesenie dverí, ktoré je pripojené k hornému sklonu dverovej skrinky a páka je pripevnená k dverám;
• Montážna doska je namontovaná na dverách, ktoré presahujú horný okraj panelu a je k nemu pripevnený zavírač dverí. Páka je pripevnená k rámu dverí obvyklým spôsobom;
• Montážna závesná doska je umiestnená na rámu dverí, na ktorom je namontovaná samotná zavírač dverí a páka je pripevnená k krídlu dverí;
• Dverový uzáver je pripevnený štandardným spôsobom a páka je pripevnená k montážnej doske.

Ktoré je lepšie sa dostať bližšie k dverám, inštalácia, je podrobne zobrazené v videu v tomto článku.

Toto je stručná technológia, ako inštalovať bližšie dvere. Ak chcete predĺžiť životnosť zariadenia, počas prevádzky by ste nemali vynakladať úsilie pri zatváraní, zadržiavaní alebo spěchovaní.

Po inštalácii dverí bližšie k dverám je potrebné chrániť konštrukciu pred priamym kontaktom s akýmkoľvek zrážaním, aby sa olej ochránil pred mrazom. Správna inštalácia konštrukcie a dodržiavanie jednoduchých pravidiel počas prevádzky zabezpečí dlhú životnosť zavieracieho zariadenia.
