Gost 31173 2003 vnútorné oceľové dvere

Téma materiálu, ktorý sme uviedli neskôr, bol GOST na oceľových dverách vybavených uzamykacími zariadeniami a inštalovaných v priemyselných a občianskych budovách. Jediná vec, ktorú tento štandard nepokrýva, je dvere, na ktoré sa kladú osobitné požiadavky: odolnosť voči agresívnym látkam, odolnosť voči výbuchu, protipožiarna ochrana a požiarna bezpečnosť.

Použitie všetkých ostatných produktov, o ktorých bude okrem iného aj to, čo vidíte v tomto článku, bude závisieť od podmienok ich používania a bude sa riadiť dverami GOST 31173.

Funkcie klasifikácie

Oceľové dvere GOST 31173 2003 sú klasifikované podľa šiestich hlavných znakov. Po prvé, toto je samozrejme schôdzka, pretože vstupné dvere môžu byť: ulice, vnútorné a reťazové. A vnútorné dvere môžu byť vchodový byt a prevádzkované ako bežné vnútorné dvere.

Štrukturálne rozdiely

Druhý znak určuje konštrukciu dverovej jednotky. Tu rozdiel môže byť v poli, pretože je uzavretý; predstavuje tvar písmena "P"; alebo je doplnený prahom, ktorý je ďalším prvkom.

• Nasledujúca klasifikačná funkcia sa týka počtu plátnov a možností ich otvárania. Najbežnejšie dvere s jedným listom - ľavý alebo pravý otvor. Ďalej existujú bisexuálne bloky, ktorých tkaniny môžu byť buď rovnaké, alebo majú rôzne šírky.

• Kovové dvere - najčastejšie to sú slávnostné modely, môžu byť tiež zdobené vložkami. Ide buď o obdĺžnikový alebo polokruhový priečnik, ktorý je umiestnený horizontálne nad otvorom, alebo úzke neotvárajúce pláty na stranách plátna. Toto je verzia, ktorú vidíme na fotografii vyššie.

Rozlišujte dvere a smerom, ktorým sa otvárajú: smerom von alebo dovnútra. Záleží tiež na tom, koľko tesniacich slučiek sa nachádza v predsieni. Často sú dve, ale možno viac.

Orezanie tváre a možnosti výkonu

Štvrté označenie, podľa ktorého sú oceľové dvere klasifikované podľa GOST 31173 2003, je ich čelná úprava.

Existuje sedem možností:

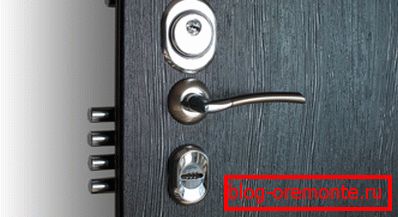

• Číslo jedna je farba - tradičné aj práškové. Jedná sa o najobľúbenejšie dokončovacie možnosti (pozri Dokončovacie kovové dvere - vytvorte si svoj vlastný štýl): v prvom prípade je hlavným kritériom výberu výrobkov nízka cena, a v druhej - neuveriteľná trvanlivosť povlaku, ktorý sa už nazýva anti-vandal.
• Nasledujú možnosti s prírodnou alebo umelou kožou obloženie a izolácia; zdobenie filmovými nátermi; obkladové drevené rolovacie alebo doskové materiály (dyha, MDF-podšívka). Mimochodom, veľa z týchto typov povrchových úprav je možné vykonať na starých dverách alebo urobiť sami.

Venujte pozornosť! Pre všetky typy povlakov z polymérov používaných na zdobenie dverí musí výrobca predložiť záver potvrdzujúci ich hygienickú bezpečnosť.

• Sklo alebo zrkadlové prevedenie vyzerá veľmi pekne na dverách, najmä na predných dverách., Prípadne sa plátno obohacuje kovovou doskou s krásnym frézovaním alebo rytím, alebo sa v jednom modeli kombinuje niekoľko metód dokončovania. Vo všeobecnosti, koordinovať svoje kroky so zákazníkom, môže výrobca vykonávať akýkoľvek iný typ dekorácie - dokonca aj zlacenie.

Pokiaľ ide o tepelné vlastnosti, podľa GOST sú oceľové vonkajšie dvere rozdelené na odolnosť voči prenosu tepla do troch tried. Tento údaj by mal byť minimálne 0,4 m2 * C / W.

Čokoľvek menej nepodlieha klasifikácii. Najvyššia trieda má odolnosť proti prehriatiu viac ako 1 m2 * C / W. V štandarde je tabuľka, ktorá obsahuje požadované indikátory priepustnosti vzduchu a odolnosti voči vode.

Zvuková izolácia oceľových dverí je rovnako dôležitá. Existujú aj tri triedy, ktorých rozdelenie sa uskutočňuje podľa úrovne zníženia hluku.

Ukazovatele menšie ako 20 decibelov nepodliehajú klasifikácii. Tretia trieda je najnižšia s ukazovateľmi až do 25 dB, v druhej triede až do 31 dB a prvá trieda je vyššia ako 32 dB.

Mechanika a bezpečnostné vlastnosti výrobkov

Štandardom pre dvere z kovu je aj tabuľka s ukazovateľmi pevnosti, ktoré sú tiež rozdelené do troch tried. Existuje päť rôznych charakteristík, podľa ktorých dvere patria do jednej alebo druhej triedy. Inštaluje sa na najhorší výsledok testu.

Táto odolnosť voči statickým zaťaženiam pôsobiacim v rovine plátna; kolmo na plátno; a v oblasti slučky. Taktiež reguluje úroveň odolnosti voči dynamickým efektom v smere, v ktorom sa plátno otvára a dopadá v oboch smeroch.

Bezpečnostnými vlastnosťami sú dvere klasifikované nasledovne:

1. Štandardné výkony dverí. Sú vybavené uzamykacími mechanizmami, ktoré nie sú nižšie ako tretia trieda (M3), a odnímateľnými kolíkmi.

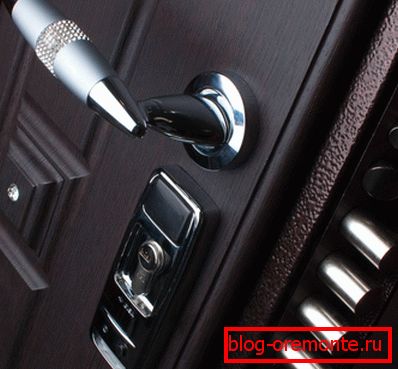

2. Zosilnené bloky, Na tomto mieste sa pridávajú vystužené závesy dverí a zámky s veľkým počtom skrutiek, ktoré môžu zablokovať dvere po obvode veráru. Ich pevnosť musí zodpovedať druhej triede (M2).
3. Jednotky bezpečnostných dverí, Sú to všetky zosilnené bloky, ale charakteristiky zabudovaných zámkov musia zodpovedať prvej triede pevnosti (M1).

• Môžete sa dozvedieť, či sú dvere vystužené pred vami, alebo ochranné, označením. K tomu je jednoducho pridané zodpovedajúce písmeno "Y" alebo "Z". Všeobecne platí, že tento štandard odporúča, aby výrobcovia v pase výrobku uviedli všetky údaje uvedené vyššie. Sú tiež zašifrované pri označovaní.

Informácie by mali zahŕňať: štrukturálne riešenie; možnosť vyplnenia webu a jeho povrchovej úpravy; celkové rozmery; hradná trieda. Pas sa má priložiť k schému otvárania plátna alebo maľby, ako aj pokyny na inštaláciu a obsluhu výrobku.

Požiadavky na oceľové dvere

V piatom odseku štandardu, o ktorom diskutujeme, sa uvádza zoznam požiadaviek, ktoré platia pre bloky dverí z ocele. Medzi všeobecnými ustanoveniami sa uvádza, že pás je zváraná konštrukcia, na výrobu ktorej sa používajú oceľové plechy alebo zakrivené profily.

Zváranie je nevyhnutné diely. Ostatné typy kĺbov sú prípustné iba vtedy, ak sú pred zváranými v súlade s pevnostnými charakteristikami - to však vo všeobecnosti nie je pravdepodobné. Pokiaľ ide o dizajnové riešenia pláten, existujú štyri hlavné možnosti v štandarde.

Konštrukčné odrody pláten

Prvou možnosťou je to, že plátno je vyrobené na ráme z profilov s uzatvoreným dutým profilom a na ne sú zvárané dve oceľové plechy. Zároveň je tkanina naplnená voštinou (vlnitá lepenka alebo drevovláknitá doska). Druhý typ kovových dverí vyzerá ako ohnutá skrinka na profiloch s prierezom v tvare U. Vnútri takých látok vyplňte polystyrénovou penou.

• V tretej variante je rám plátna zváraný z profilov zložitejších prierezov, naplnených minerálnou izoláciou a uzavretých zvonka oceľovým plechom a zo strany miestnosti s materiálom z listového dreva - napríklad tvrdého drevovláknitého dreva. Toto je typ dverí, ktorý môžete vidieť na obrázku nižšie.

• Štvrtá možnosť je tiež kombinovaná: rám plnený penou je vyrobený z drevených tyčí - a iba jeho okraje sú chránené uhlom oceľovým profilom. Vonkajšia a vnútorná strana, ako v treťom prípade, je na jednej strane uzavretá oceľou a na druhej strane drevovláknitá doska.
• Bez ohľadu na konštruktívnu možnosť, v plátnoch by mali byť použité mediátory - spevňovače, posilňujúce rám plátna. Môžu byť nielen vertikálne alebo horizontálne, ale aj šikmé. Je potrebné povinne posilniť zóny spätného chodu, ako aj miesta, kde sú nainštalované protipožiarne kolíky.
• Pri výrobe kovových plechov štandard umožňuje, aby obloženie vnútornej strany nie je pevný oceľový plech, a rezané predvalky navzájom zvarené pozdĺž profilu, posilňujúce švy. Na vnútornom plechu musí byť zabezpečený poklop, ktorý je potrebný na opravu zámku alebo západky.

• Uzamykacie mechanizmy, ktoré obsahujú nielen zámky a zámky, ale aj ventily, sú upevnené na špeciálnych podložkách, skrutkách a upínacích konzolách so závitom. Zváranie sa nepoužíva, pretože v jeho procese môžete ľahko poškodiť niektoré časti zámku.
• Otvory, ktoré obsahujú skrutku alebo poistnú skrutku, musia byť chránené kovovou skriňou, ktorá je zvarená s profilom rámu. Zadanie skrutky pri zatváraní zámku musí byť voľné - a preto musí byť veľkosť otvoru o najmenej 2,2 cm väčšia ako prierez skrutky.
• Správnu úroveň zvukovej izolácie dosiahnete inštaláciou dvoch tesniacich okruhov. Tesnenia sú namontované po celom obvode plátna, čo zabraňuje najmenšej medzere. Ak je dverová jednotka určená na vonkajšiu inštaláciu, musia byť tesnenia odolné voči zmene vlhkosti a teploty.

Je potrebné poznamenať, že dvere podľa GOST 31173 2003 - a to ich veľkosť a hmotnosť, tam sú niektoré obmedzenia. Nasledujúce údaje by nemali prekročiť:

1. výška: 2,2 m
2. šírka: 1,2 m
3. na ploche plátna: 9 m2
4. hmotnostných: 250 kg

Dodatočné výpočty sa robia na dvere vyrobené nad vyššie uvedenými normami a ich súlad s požiadavkami normy je potvrdený výsledkami jednotlivých testov.

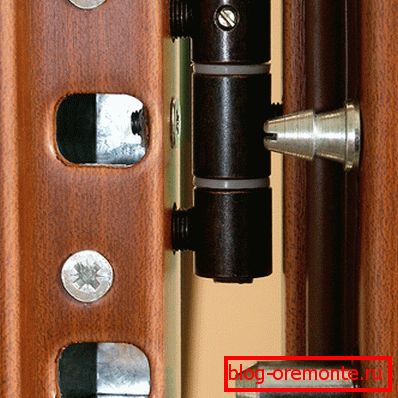

• Aby sa zabránilo odstráneniu čepele zatvorených dverí z kĺbov, konštrukcia výrobku zabezpečuje fixné skrutky alebo, ako sa nazývajú, protišmykové. Sú nainštalované na ráme plátna a sú upevnené zváraním, nitovaním alebo lisovaním.
• Veľkosť kolíkov, ich počet a umiestnenie by mali byť uvedené na pracovných výkresoch. Najčastejšie sa však poskytujú popri závesoch, pretože je to najspoľahlivejšia možnosť.

Aby sa dverný rám mohol inštalovať do otvoru, časti, ktoré sa nazývajú montážne výstupky, sú zvarené do profilu. Je povolené aj iné riešenie, ktoré riadi výrobca na zabezpečenie trvanlivosti inštalácie jednotky.

Rozmery a tolerancie

O tom, čo by malo byť maximálna veľkosť vo výške a šírke, už bolo povedané vyššie. Všeobecne sa kovové dvere, rovnako ako iné, vykonávajú v štandardných verziách.

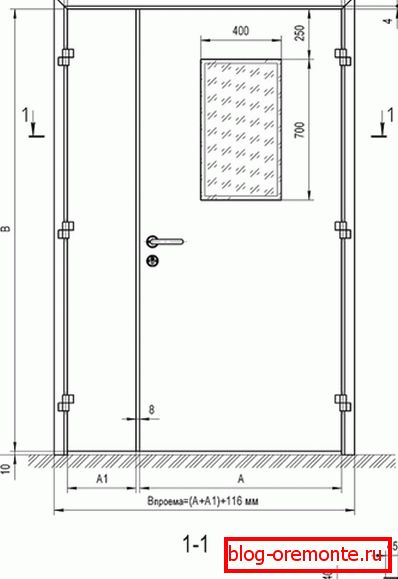

Ak ide o jednokrídlové dvere, najbežnejšie rozmery sú: pre vstupné dvere 2,1 * 0,9m pre vnútorné dvere 2,0 * 0,8m. Hoci samozrejme, možnosti môžu byť odlišné. V každom prípade sa aj rozmery, ako aj výkresy na plátne nevyhnutne premietnu do technickej dokumentácie výrobku.

• Okrem rozmerov samotných dverí odráža časti profilov, podrobné rozmery uzlov a medzery. Na výkresoch uveďte umiestnenie uzamykacích zariadení, otvorov pre nich a slučky. Norma tiež zobrazuje tabuľku, v ktorej sú definované maximálne prípustné odchýlky od rozmerových intervalov.
• Vo všeobecnosti je maximálne 3 mm, čo je povolené len vnútornou veľkosťou krabice s výškou viac ako 2 m. Minimálne povolené vonkajšie rozmery plátna, ktoré je 1 mm / 1000 mm. V medzere pod prekrytím by nemal existovať žiaden rozdiel väčší ako 1,5 mm.

• Výrobca musí s rovnakou opatrnosťou riadiť dĺžku uhlopriečok a prehnutie obkladov a rovnosť okrajov rámu a plátna. Všetky geometrické parametre sa vypočítajú s prihliadnutím na konštrukčné vlastnosti výrobku, jeho inštalačnú technológiu a v súlade s normou 21778 platnou od roku 1981.
• GOST, o ktorom sa hovorí v tomto článku, kladie požiadavky na materiály použité vo výrobe, na komponenty a na pečate a na hotové výrobky. Konkrétne by oceľové prvky nemali mať zakrivenie, trhliny, otvory, zuby a hrdzu. Aj keď je povolená mierna vlnitosť, ktorá nie je škodlivá pre estetiku výrobku ako celku.

Dodávka oceľovej dverovej jednotky je zostavená s uzamykacím zariadením. Toto je povinné - ale komponenty, ako je kukátko, obmedzovač uhla otvárania, bližšie sa nainštalujú na základe dodatočnej dohody zákazníka. Výrobok musí mať štítok alebo nápis na obale, ktorý informuje o tom, ktorý výrobca, kedy a akým spôsobom bol objednávaný. Aj na bloku musí byť pripevnené označenie a pečiatka oddelenia, ktoré vykonalo technickú kontrolu.
