Elektrický drôtový zvonček: typy a spôsoby pripojenia

Takmer v každom modernom dome je zvonček, ktorý svojou melódiou oznamuje príchod hostí. Úlohou takéhoto jednoduchého zariadenia je poskytnúť hlasný, dobre definovaný zvukový signál pri stlačení tlačidla.

Káblový zvonček sa vyznačuje prítomnosťou rôznych melódií a zvukov, ktoré si človek zvolí podľa vlastného uváženia. Typy a funkcie zariadenia, jeho pripojenie k sieti je popísané v článku.

Zvonček

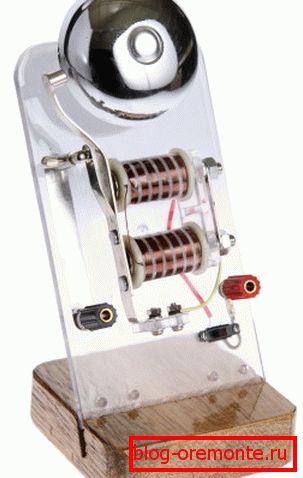

Pre pochopenie prístroja a princípu elektrického zvonu je potrebné oboznámiť sa s jeho hlavnými komponentmi.

Patria medzi ne:

• Elektrický magnet, ktorý slúži ako signál.
• Hammer.
• Anchor.
• Priamo zvonček alebo pohár.
• Kontakty.
• Pružina.
• Tlačidlo.
• Batéria alebo napájanie elektrickou energiou.

Princíp činnosti a vlastnosti

Princíp fungovania drôtového elektrického zvonu je založený na vzájomnej blízkosti elektromagnetu a kotvy.

S týmto:

• V blízkosti kotvy sa nachádza mosadzný kontakt pohyblivého typu.
• Ak na elektrickom magnete nie je žiadna elektrická energia, kontakt je pritlačený na sekciu skrutky pripojenú k jednej svorke.
• Druhá svorka je pripojená k cievke elektrického magnetu a jej druhý úsek je pripojený k kotve.
• Keď stlačíte tlačidlo zvončeka, obvod sa zatvorí, kotúčové zariadenie vstúpi do cievky, ktorá je priťahovaná k stĺpiku pomocou elektrického magnetu.
• Následne kladivo zasiahne povrch zvončeka.
• Mosadzný kontakt valivého typu otvára obvod a odväzuje sa od časti skrutky.
• Prostredníctvom cievky elektromagnetu sa zastaví prúd prúdu.
• Elektromagnet už nepriťahuje kotvu.
• Pružina posunie kotvu z pólu elektromagnetu.
• Kontakt sa opäť skrutkuje proti skrutke, čím sa okruh zatvorí.
• Prúd začne opäť prechádzať povrchom cievky, kladiva pípne a celý proces sa znova zopakuje, až kým nie je tlačidlo zastavené.
• Ak je tlačidlo, ktoré je zodpovedné za súčasný prerušovač, je zatvorené, kotva sa neustále osciluje a kladivo zasiahne pohár, ktorý reprodukuje signál.

Hlavnou funkciou elektrického magnetu je samočinné prepínanie zariadenia, jeho prítomnosť umožňuje zatvárať a otvárať elektrický obvod.

V tabuľke sú uvedené výhody a nevýhody štruktúr:

Typy elektrických volaní

Dialové hovory môžu byť:

• S elektronickým formátom zvuku.

Použitie rôznych integrovaných obvodov umožňuje použiť reproduktory s rôznymi frekvenciami. V tomto prípade môžu byť vytvorené melodické trilly, zvuky prírody, špeciálne naprogramované melódie alebo zvuky, ktoré sa pohybujú od nízkeho brucha až po hranie známych hudobných skladieb.

V tomto prípade tlačidlo slúži na spustenie obvodu do činnosti. Na ovládanie hovoru nie je potrebné tlačiť na napájanie vysokého napätia priamo zo siete. Môžete použiť napätie od 3 do 12 V, čo stačí na vytvorenie signálu. V tomto prípade je schéma zapojenia značne zjednodušená, menšie drôty sa používajú a tlačidlo má dlhšiu životnosť.

Tip: Pri používaní takýchto zariadení by ste nemali držať tlačidlo trvalo upnuté. Stačí krátko stlačiť jeden krát a hovor bude fungovať, keď budete prehrávať všetku naprogramovanú melódiu.

Výhody dizajnu:

1. schopnosť získať rôzne zvuky, ktoré nahrádzajú bežné zvonenia;
2. upraviť trvanie a objem;
3. nedostatok vysokého napätia na tlačidle.

Nevýhody zahŕňajú potrebu napájania hovoru.

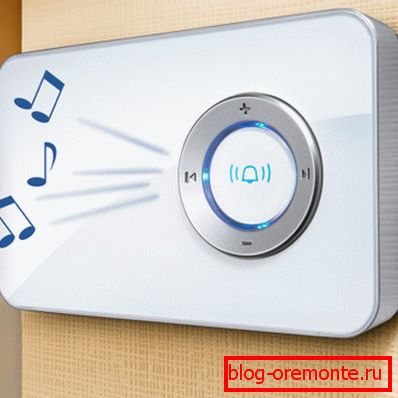

• Programovateľné drôtové volania na dvere.

K všetkým výhodám uvedeným vyššie je pridaná možnosť vybrať konkrétnu melódiu alebo záznam, ktorý sa má prehrávať stlačením tlačidla. Najjednoduchším prípadom je prehrávanie rôznych melódií pri každom stlačení tlačidla.

Pri komplexnejších nastaveniach nastavíte rôzne režimy: pre ochranu, normálne, tiché. V prípade zvončeka sa nachádza tlačidlo na prepínanie režimov a zariadenie na ovládanie hlasitosti.

Napríklad: pre režim Watchdog, po prehrávaní špecifikovanej hudby sa objaví nahlas štekanie psov, odvážne neželaní hostia.

• Návrhy s autonómnym výkonom.

Autonómne napájanie je zvyčajne spojené s bezdrôtovými hovormi, existujú však modely káblového dizajnu, ktoré fungujú na batériách. Ich hlavnou výhodou je schopnosť pracovať aj pri absencii elektrickej energie s pravidelnou výmenou elektrických prvkov.

Jedna sada batérií môže slúžiť pri normálnej prevádzke až do jedného roka. Tieto offline hovory sa montujú priamo na dvere. V tomto prípade sa tlačidlo volania a zariadenia nachádza na rôznych stranách.

• Hovory s dotykovými tlačidlami, ktoré nemusia mať mechanický systém s kontaktmi.

Existujú veľmi jednoduché obvody, ktoré dávajú signál na zapnutie zvuku dotyku prsta. Zvyčajne pozostávajú z jedného tranzistora a minimálneho počtu páskov. Nedostatok hovorov - pri dotyku rukavicou nedošlo k žiadnej odpovedi.

• Káblové hovory s hlasovou komunikáciou.

Takéto systémy sú bližšie k interkomu. Existujú však aj jednoduché, lacné zariadenia s mikrofónom a reproduktormi. Keď stlačíte hosťa na tlačidle, máte možnosť sa opýtať, kto prišiel pred otvorením dverí.

Výber zvončeka

Tip: Pred vyzdvihnutím elektrického káblového zvončeka by ste mali prečítať niektoré odporúčania.

Pokyny na výber zariadenia ponúkajú:

• Obráťte sa na špecializovaný obchod, kde skúsení konzultanti poskytujú rozsiahle informácie o mnohých druhoch zvončekov.
• Určite typ zvončeka pre váš dom. Mala by brať do úvahy jeho cenu, vzhľad, spôsob pripojenia, schopnosť prispôsobiť hlasitosť a jednoduchú inštaláciu prístroja vlastnými rukami.
• Identifikujte zvonenie.

Tip: Pre veľký dom si musíte kúpiť hlasné zariadenie, aby bol jeho zvuk počuť aj v najodľahlejších kútiach budovy.

• Vynikajúci dizajn a krásny vzhľad sa vyznačujú zvončekmi-gongmi, ktoré vypúšťajú zvuky z trúbky.
• Užitočnou funkciou hovoru je zvýraznenie v tme. Na to sa používajú malé LED alebo svetelné zdroje.

Skvelé riešenie pre inštaláciu hovoru v súkromnom dome v krajine - kúpiť bezdrôtový elektrický zvonček. Jedna časť je namontovaná na bráne a druhá v dome. Použitie káblového zvonu bude nepríjemné vzhľadom na zložitosť inštalácie a vysoké náklady kladenia kábla.

Inštalácia zvončeka zvončeka

Zariadenia s tlačidlom a zvukovým panelom sú pripojené drôtmi.

Podľa typu mechanizmu výstavby sú:

• Hammer.

• Zummyer.
• Campanulaceae.

Odlišujú sa od vnútorného zariadenia a princípu činnosti. Práca zo siete a z batérie.

Ak chcete pripojiť elektrické drôtové hovory, musíte zakúpiť:

• Elektrické vŕtačky.
• Hmoždinky.
• Nôž je konštrukcia.
• Izolačná páska.
• Indikátor skrutkovača.
• Sada skrutiek.

K zámku je možné pripojiť jedno alebo dve tlačidlá, napríklad ak je pre niekoľko apartmánov spoločný vestibul. V tomto prípade je jeden umiestnený v predsieni a druhý na pristátie pred dverami.

V tomto prípade má schéma zapojenia zariadenia dve paralelné tlačidlá. Po kliknutí na niektorú z nich sa reťaz zavrie a mechanizmus bude fungovať.

Pre správne pripojenie zvončeka stojí za to pozrieť video v tomto článku.

Káblové vedenie a schéma zapojenia

Elektrický zvon nemôže fungovať bez elektriny, čo si vyžaduje pripojenie na miesto pripojenia zariadenia. Zvyčajne na prevádzku produktov potrebuje striedavý prúd s napätím 220V.

Kábel môže byť dvojjadrový alebo dva jednojadrové. Vodiče v priereze nie menšie ako 0,5 mm? Ale príliš silné drôty by sa nemali používať - ​​energia spotrebovaná drôtovým hovorom je malá.

Tip: Materiál drôtov musí byť použitý rovnako ako pri elektroinštalácii elektriny v celom dome alebo v byte.

Rôzne typy výrobkov majú vlastné schémy zapojenia. Zvyčajne sa pri stavbe bytových domov elektroinštalácia položí pod štandardné dverové spotrebiče.

Pri budovaní domu samostatne alebo pri pripojení drôtového elektrického zvončeka môžete vybrať výrobky s akýmkoľvek schémou zapojenia a položiť svoje vedenie na to. Okruh spojenia hovorov zvyčajne presne kopíruje okruh ističa, najjednoduchší z elektrických obvodov.

S týmto:

• Žiarovka sa nahradí zvukovým mechanizmom.
• Namiesto prepínača - tlačidlo.
• Nula je pripojená k zvukovému panelu, fáza je pripojená k tlačidlu.
• Oba prvky sú prepojené, ako je vidieť na fotografii.

• Stlačením tlačidla sa fáza uzavrie a prispieva k vzniku zvukového signálu.

Inštalačný mechanizmus pre reprodukciu zvuku

Tip: Zariadenie je napájané z elektrickej siete, čo vyžaduje dodržiavanie bezpečnostných predpisov pri práci s elektrickými spotrebičmi. Pripojenie elektrického výrobku je potrebné iba po vypnutí napájania v celom byte.

Keď je zvonček pripojený k napätiu, jeho kontakty a vedenie v byte sú pripojené. Ak sú veľmi dlhé, drôty sa odrežú a konce sa orezávajú konštrukčným nožom.

Ďalšie:

• Po pripojení vodičov je potrebné, aby boli mierne stlačené kliešťami, čím sa zabezpečí spoľahlivosť spojenia a zlepší sa kontakt.
• Pripojenia sú izolované.

• Ovládanie prístroja sa kontroluje.
• Pri pripojení štvorvodičového mechanizmu k dvojvodičovému zapojeniu sa určuje nula a fáza spojená s pripojením hovoru.
• Zostávajúce drôty sú navzájom starostlivo spojené.
• Všetky prvky sú starostlivo izolované.
• Práca hovoru je skontrolovaná.

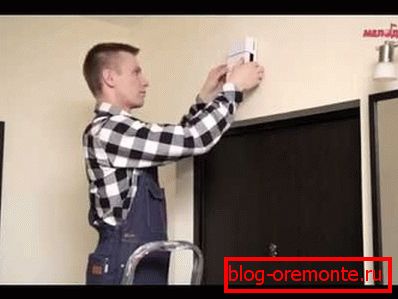

• Zariadenie je pripojené k stene zvyčajne na chodbe alebo chodbe.
• V okruhu asi jeden a pol metra od zvonu nesmú byť radiátory a žiadne vykurovacie zariadenia.
• Vo stene v mieste inštalácie je vyvŕtaný otvor a panel pre zvukový mechanizmus je upevnený hmoždinkami a samoreznými skrutkami.
• V dverách je vyvŕtaná diera, ktorou prechádzajú drôty, ktoré spájajú vodiče tlačidla a zvukovej lišty.

Nastavenie tlačidla Hovor

V zvončekovom tlačidle sú dva kontakty. Jeden z nich je pružinový. Stlačením tlačidla sa dotkne druhého kontaktu, obvod sa zatvorí a mechanizmus začne zvoniť. Keď uvoľníte tlačidlo, kontakty sa otvoria.

Tlačidlo prináša dva drôty pripojené k dvom kolíkom. Pripojenia sú starostlivo zabalené s páskou alebo pevne pripevnené svorkami v závislosti od konštrukcie zariadenia. Samotné tlačidlo je pripevnené na stenu cez drevenú zásuvku.

Všetky drôtové dverové zvončeky sú zariadenia, ktoré umožňujú vydávať signál osobe, ktorá sedí za zavretými dverami. Aký dizajn si vyberiete každý rozhodne sám za seba, pokiaľ je signál dobre počuť a ​​má príjemný zvuk.
