Dvere bližšie: možnosti návrhu a požiadavky na ne

Dvere, ktoré majú zastavovacie alebo výkyvné dvere, často vyžadujú riadené zatváranie. To je dôležité nielen v prípadoch, keď prechádza veľkým tokom ľudí, ale aj tam, kde sú silné návrhy. Zariadenie, ktoré sa nazýva sledovač dverí, umožňuje ovládanie uzatvárania webových stránok.

V našej krajine sa tieto zariadenia vyrábajú podľa štandardu P 56177, vyvinutého v roku 2014 za účasti popredného svetového výrobcu dverových a okenných systémov: nemeckej spoločnosti GEZE. Vy a ja môžeme len dúfať, že napríklad bližšie k dverám "Diplomat" zo Srbska je o niečo lepšie v kvalite a dizajne výrobkov domáceho výrobcu.

Klasifikačné značky uzatváračov

Prvým znamením, ktorým je zatvárač dverí klasifikovaný, je jeho účel. Skôr je to rovnaké pre všetky zariadenia: zatváranie. Samotné dvere, ako aj možnosti inštalácie na nich, sú odlišné. Viac sa dozviete o kritériách, podľa ktorých sú klasifikované.

Oddelenie podľa účelu

Existuje päť typov zariadení:

• Režijná možnosť (DN) - inštalované v hornom predsieni otočných dverí.
• Držiak zariadenia (DV) - je tiež určený na otváranie dverí a je inštalovaný na vrchu.
• Zariadenie na inštaláciu v podlahe (DP): spodná montáž na dvere s verandou.
• Bližšie k dverám typu pendular (DM).
• Zariadenia vybavené dodatočnými funkciami - najčastejšie je mŕtvy, ale pri otváraní môže dôjsť k znehodnoteniu. Stručne označené písmenami DF.

Ako sa určuje trieda

Existuje tiež rozdelenie do tried, ktoré závisí od maximálnej šírky a hmotnosti plátna. Po preskúmaní nižšie uvedenej tabuľky sa dozviete, ako zvoliť pravú bližšiu dvierka.

Toto je druhá klasifikačná charakteristika:

• Existujú triedy I, II a III, ktoré odrážajú stupeň spoľahlivosti zariadenia. Toto je tretí znak, ktorým sú klasifikované rôzne typy uzáverov dverí.

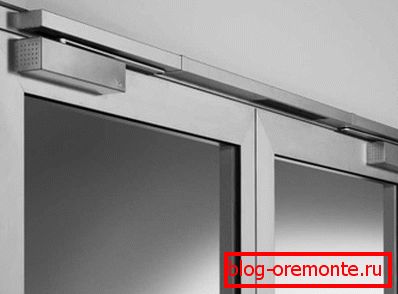

• Štvrtý znak označuje, či sa dvere môžu použiť na uzatváranie. 0 nemôže; 1 - môže.

• Piaty atribút klasifikácie je podmienka, za akých môže byť zariadenie prevádzkované. Existujú len dve možnosti: H - normálne podmienky pri teplotách -15 +40 stupňov; písmeno M označuje mrazuvzdorné uzávery pre dvere, ktoré môžu pracovať pri teplotách pod -15 stupňov.

Posledným, šiestym znakom sú tri triedy, ktoré určujú odolnosť zariadenia proti korózii. Najviac odolné voči vlhkosti, zariadenia patria do triedy I, respektíve tretia trieda je najnižšia. Cena zariadenia závisí nielen od výrobného materiálu a zložitosti konštrukčného riešenia, ale aj od triedy zatváračov dverí.

Označenie a úplnosť

Označenie uzatváracieho zariadenia by malo odrážať všetkých 6 klasifikačných znakov. Kóduje názov, triedu, číselné a písmenné označenia typu a typu výrobku, ako aj číslo štandardu, podľa ktorého bol vyrobený.

Venujte pozornosť! Napríklad značka DPDF 310H2 znamená, že ide o podlahu bližšiu s funkciou dohlop; pre dvere s dĺžkou 95 cm as hmotnosťou 60 kg; prvá kategória spoľahlivosti; nemôžu byť umiestnené na protipožiarnych dverách; musia byť prevádzkované len za normálnych podmienok; má priemernú odolnosť proti korózii. Importované dvere Avtodvodchiki sú označené aj dvomi ďalšími písmenami CE.

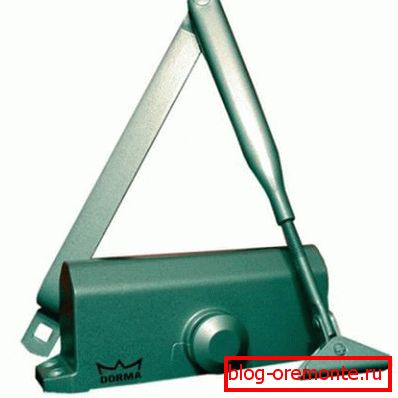

Takéto označenie plus dátum výroby a ochranná známka výrobcu by nemali byť len na bližšie, ale aj na jeho časti. Značka značky je zvyčajne umiestnená na prednej strane výrobku, ktorú vidíme na fotografii vyššie.

Označenie je zvyčajne umiestnené na zadnej strane puzdra, ale ak je bližšie zatiahnuté, môže sa jeho značka prečítať odstránením ochranného panela.

Do prístroja sa musia priložiť nielen pokyny na obsluhu a údržbu zariadenia, ale aj šablónu šablóny v plnej veľkosti, ktorú vidíte vyššie. Pomocou tohto zariadenia môže byť uzatváracie zariadenie inštalované každým. Pre zrozumiteľnosť ponúkame zobrazenie videa: "Inštalovať bližšie dvere".

Designers closers a požiadavky na ne

Jednou z hlavných požiadaviek GOST pre uzatvárače je použitie antikoróznych materiálov a náterov pri ich výrobe. Z tohto dôvodu sa pri výrobe takýchto zariadení používa oceľ s triedou a kalibrovanou oceľou, ako aj zinok, hliník, zliatina medi a zinok a zliatina hliníka a zinku.

Ak je zariadenie nadradené

Napriek skutočnosti, že zariadenie na zatváranie dverí sa môže štrukturálne líšiť, existujú všeobecné požiadavky, ktoré musia spĺňať všetky modely.

• Predovšetkým by mali poskytnúť otvorenie plátna nie menej ako 90 stupňov. Ak sú dvere kyvadlom - potom v každom smere. Dĺžka zatvárania dverí otvorená pod pravým uhlom by mala trvať dve až päť sekúnd.
• Bez ohľadu na uhol otvorenia dverí, ktorý je určený podľa svojej triedy, musí bližšie zavrieť list aspoň o 70 stupňov. Ak ide o magnetické dvere bližšie, konečné zatváranie nastane v dôsledku atraktívnych vlastností magnetu. V ďalšom uskutočnení môže byť zariadenie typu DF vybavené funkciou dohlop.
• Produkt možno považovať za kvalitu, keď je možné nastaviť polohu plátna vzhľadom na krabicu alebo priľahlý krídel tak, aby rozdiel nebol väčší ako 1 stupeň. Navyše plátno musí byť bezpečne pripevnené v extrémnych polohách: uzavreté aj otvorené.

Požiadavky na zabudované uzávery

Všetky uzávery typu DV a DP musia byť vybavené funkciou otvárania tlmenia, to znamená, že zariadenie musí spomaliť, kým nedosiahne extrémnu otvorenú polohu.

• Ak budeme mať na mysli široké otvorené 90 stupňov. plátno, segment trasy pri zatvorení na značku 65 stupňov, je zóna oneskorenia. Kvalitné zariadenie by malo poskytnúť čas na prechod tejto zóny najmenej na 20 sekúnd.
• Táto vlastnosť bližšieho sa nazýva funkcia spomaľovania zatvárania pásu. Požiadavky normy sa vzťahujú aj na čas potrebný na ručné prekonanie oneskorenia zavretia. Tento indikátor by nemal presiahnuť 15,3 kgf / m.
• Maximálne a minimálne nastavenie zatvárača dverí podľa zatváracej sily by malo zabezpečiť všetky požiadavky normy vrátane tých, ktoré sú spoločné pre všetky typy zariadení. Pokiaľ ide o špecificky zabudované mechanizmy, mali by tiež zabezpečiť zrýchlené zatvorenie v záverečnej fáze. To znamená, že je potrebná funkcia dohlop pre vložené uzávery.

Všetky regulátory, pomocou ktorých sú ovládané dodatočné funkcie, sú skryté v skrinke prístroja a sú aktivované špeciálnym nástrojom. Konštrukcia akéhokoľvek bližšieho a najmä zabudovaného by mala poskytnúť neobmedzený prístup k mechanizmu bez nutnosti demontáže.

Kryt zariadenia, bez ohľadu na jeho typ, musí byť utesnený a vylúčiť možnosť úniku tekutín, čím sa zabezpečí fungovanie mechanizmu.

Konštrukčné vlastnosti uzáverov

Na otvorenie krídla brány musí byť ovplyvnená určitou silou. Časť pri otvorení a pri zatváraní - plné úsilie bližšie preberá.

Najčastejšie sa nahromadzuje pomocou pružiny, ktorá je pri otvorení dverí stlačená. Rozvinutá, jednoducho posunie plátno do svojej pôvodnej uzavretej polohy.

• Najčastejšie sú na hornej strane inštalované uzávery na krídlových dverách. Skutočnosťou je, že vstavaná verzia môže byť inštalovaná len v procese usporiadania podlahovej krytiny alebo jej opravy. Prevažná väčšina uzáverov typu DN má pružinový dizajn. Okrem pružiny majú prevodový stupeň s ozubeným piestom, vďaka ktorému sa pohybuje.

• S piestom je pripojený k jednému koncu bližšej páky, ktorá prijíma silu cez pružinu. Pri pohybe v oblúku hladko otvára alebo zatvára dvere. Napriek tomu, že je to najobľúbenejšia možnosť, dnes to nie je najlepšie.
• Možnosti disku typu "cam" sa objavili oveľa neskôr a odborníci ich považujú za optimálnu. Hlavnou časťou takého bližšieho je vačka. Je umiestnená medzi otváracím a brzdovým piestom a komunikuje s priľahlými prvkami pomocou valčekov.
• Nečiní to ani bez pružiny: pri otváraní pásky pôsobí piest na ňu cez vačku. Pri zatváraní sa pružina narovná a brzdový piest sa aktivuje, čo zabraňuje tomu, aby sa dvere dostali do sily. V tomto prípade sa otvárací piest zdvíha do svojej pôvodnej polohy.

Venujte pozornosť! Uzávery typu vačky majú oveľa vyššiu mieru kontroly nad zatváraním pásu, čo je navyše možné regulovať. Ich kryty sú kompaktnejšie, čo je zvlášť cenná kvalita pre zabudované zariadenia. Keďže nemajú výkonovú páku, zariadenia typu DV sa vyznačujú vysokým krútiacim momentom.

Hladkosť prevádzky takéhoto uzáveru dverí je zabezpečená inštaláciou energeticky uzavieracieho valca. Pri otočných dverách je umiestnená uprostred otvoru pre otočné dvere - proti stene.

Treba poznamenať, že nie každý model zavieracieho zariadenia môže byť umiestnený v strede otvoru. Ak hovoríme o základných rozdieloch v konštrukcii zariadení pre montáž horného a podlahového systému, potom hlavnou vecou je prítomnosť alebo absencia páky.

záver

Из всего вышесказанного, любому человеку понятно, что перед тем, как выбрать доводчик для дверей, необходимо в первую очередь обратить внимание на ширину и вес полотна. По классификационной таблице, максимальная ширина составляет 1,6 м, а вес 160 kg.

V tých prípadoch, keď sú tieto ukazovatele prekročené, existuje len jedna cesta - umiestniť na dvere dve zatváracie zariadenia. Je žiaduce, aby ste zatvárači zvolili aspoň jednu triedu vyššiu ako je požadované - a video v tomto článku vám pomôže s touto úlohou.
